Automatische Deur Voor Als Het Regent.

Met dit project zorgen we ervoor dat een deur automatisch zal openen vanaf er meer dan 50mm regen viel. Ook zullen we een lichtje van kleur laten veranderen en de hoeveelheid regen in mm weergeven op een scherm. Dit doen we om een boerderij na te bootsen waarbij de dieren op deze manier afdak kunnen vinden.

Om dit te doen wordt het Smart Agriculture Kit gebruikt en een micro:bit. Ook gaan we een onderdeel 3D printen.

Dit project komt overeen met het volgende eindterm:

06.38

De leerlingen doorlopen een technisch proces om een technisch systeem te realiseren vanuit behoefte(n) en criteria.

1. Micro:bit
2. Rainbow LED
3. OLED scherm
4. 180° servo
5. Water level sensor
6. 3D printer
7. klein plastic potje

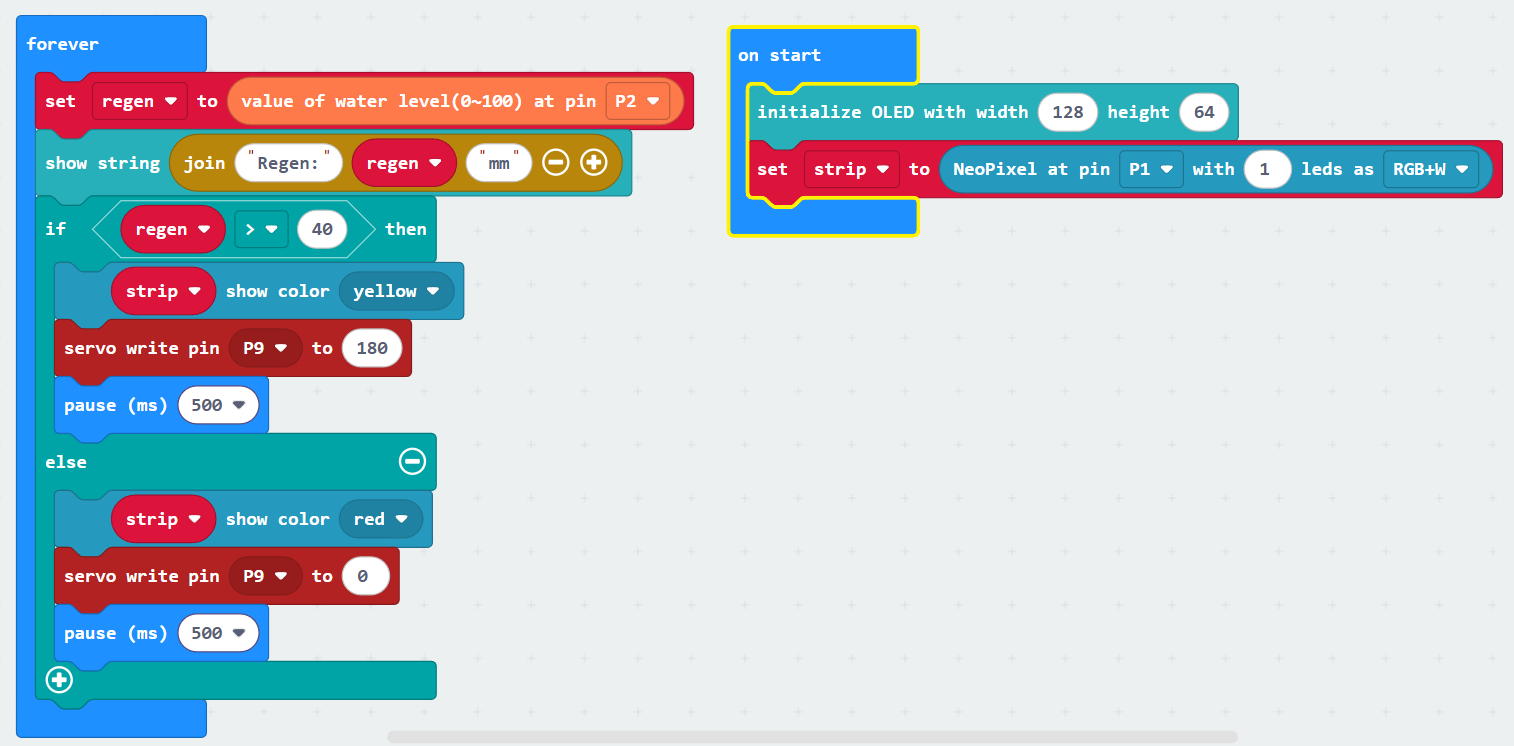

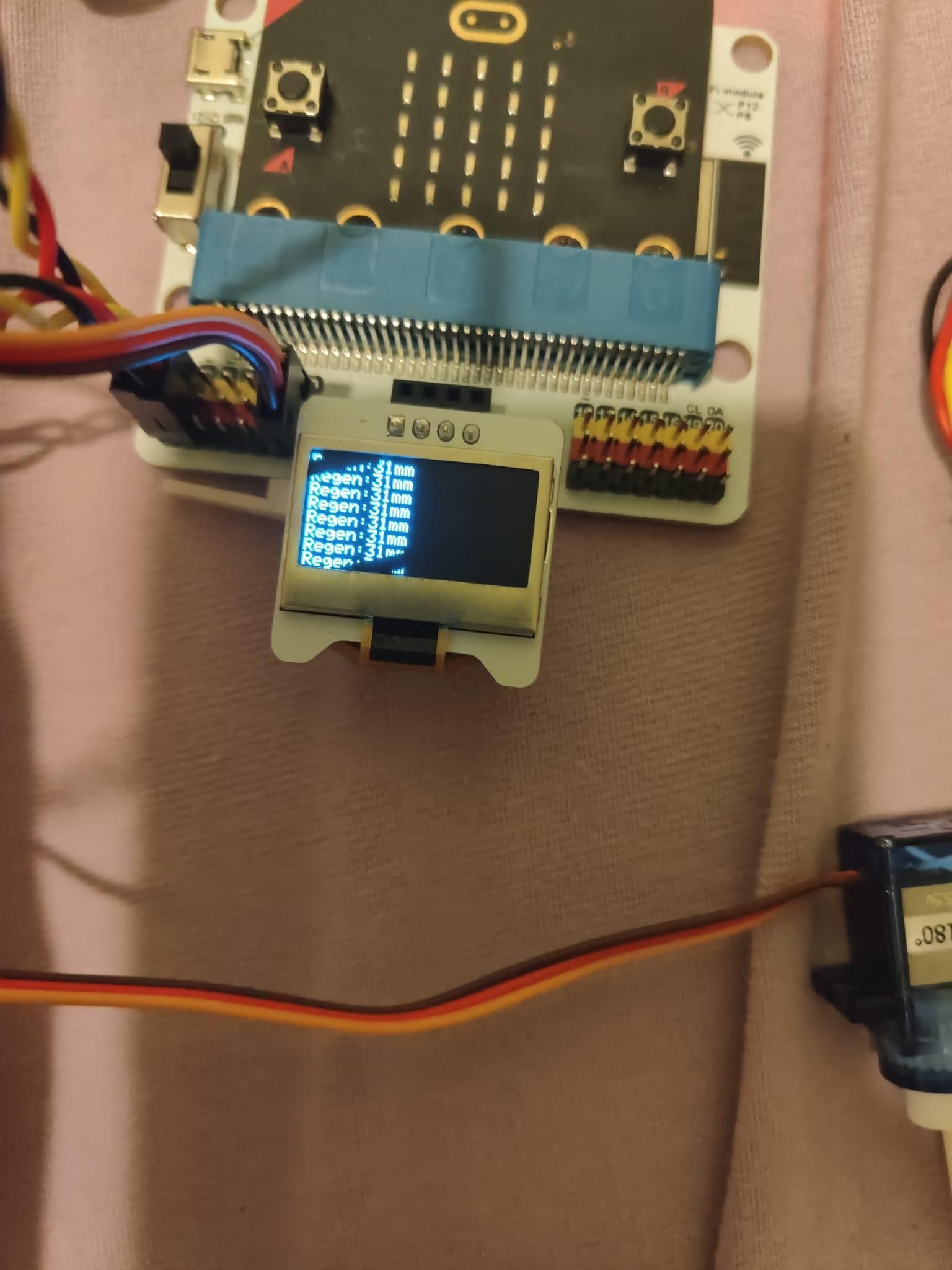

Dit is de code dat we zullen gebruiken. Als het meer dan 50mm heeft geregend zal de servo zich verplaatsen naar 180° en veranderd de LED naar geel. Bij minder dan 50mm zal het terugkeren naar 0° en wordt de LED rood. de code zorgt er ook voor dat er constant op het OLED scherm het waterniveau verschijnt.

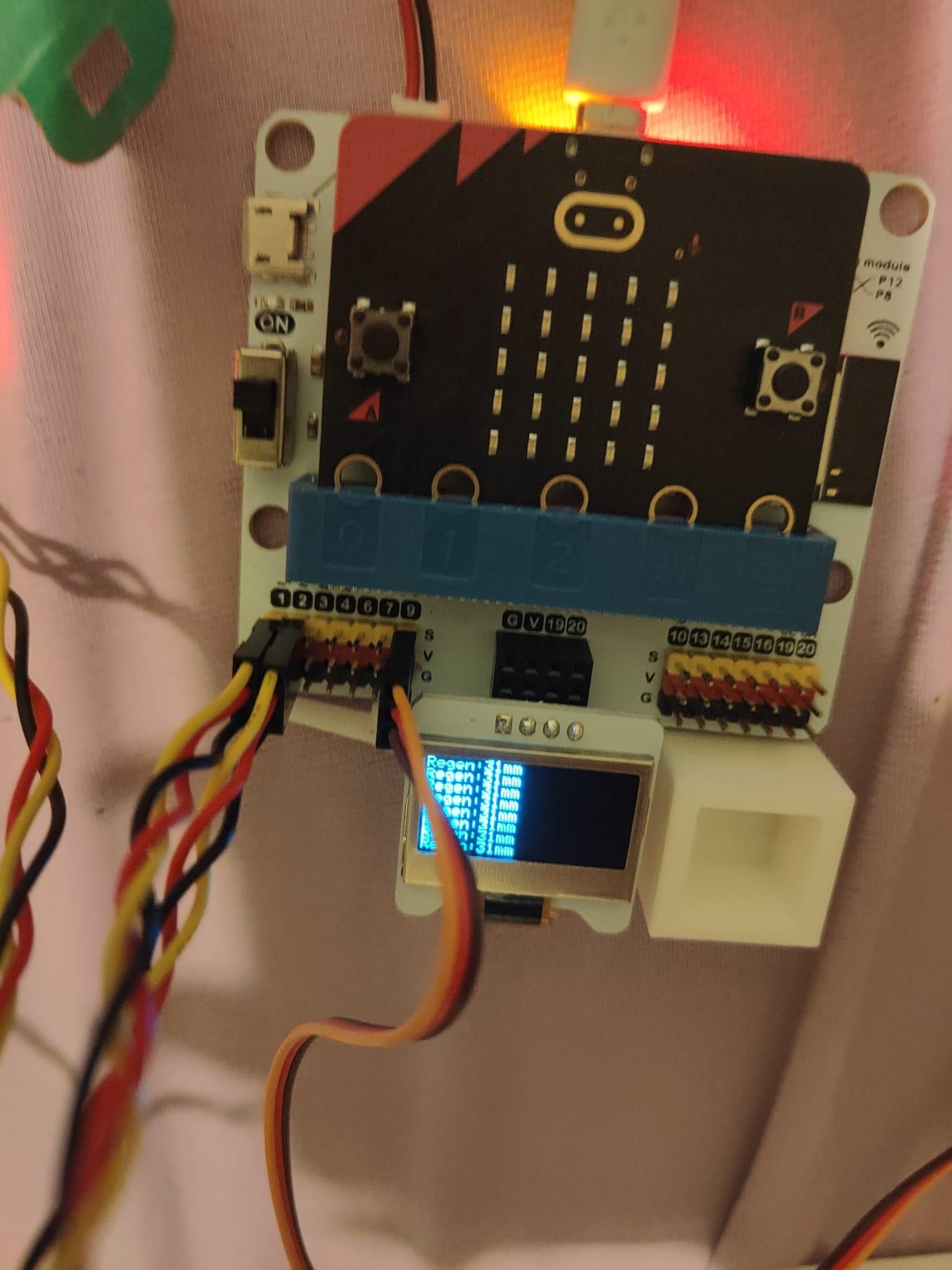

Zorg ervoor dat de LED op de eerste pin aangesloten is, het waterniveau sensor op de tweede en dat de servo op pin nummer negen. het OLED scherm moet in het midden aangesloten worden.

Let op! Als de verschillende onderdelen op een andere pin aangesloten zijn zal de code niet correct werken.

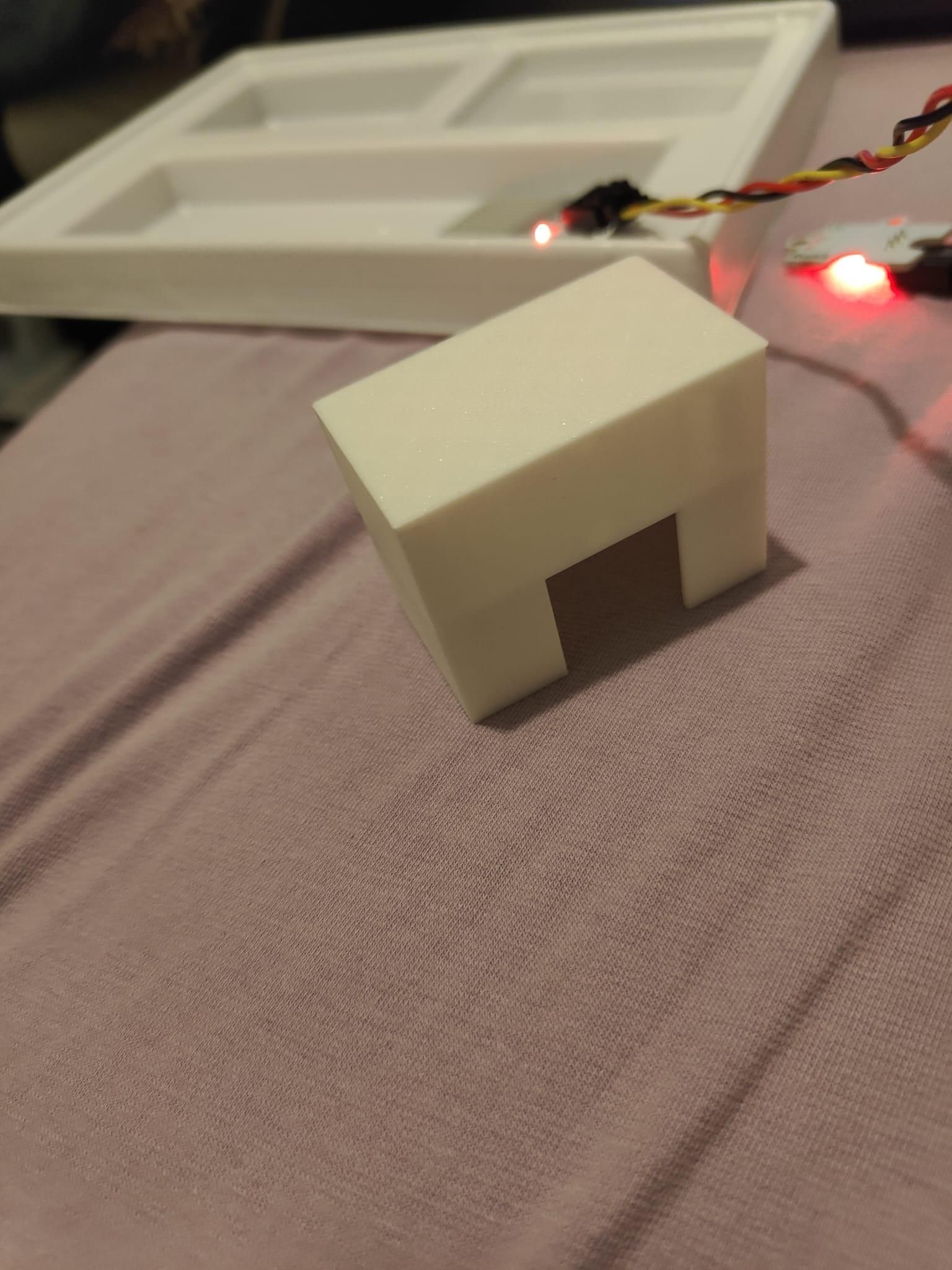

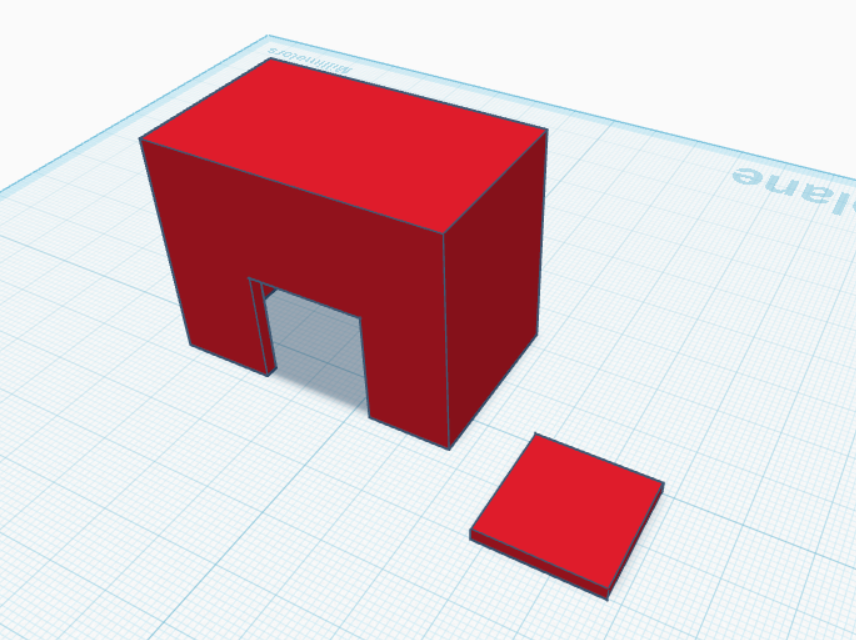

Ontwerp via tinkercad een kleine schuur met een passende poort. Deze zullen we 3D printen om de servo en LED lamp aan te verbinden.

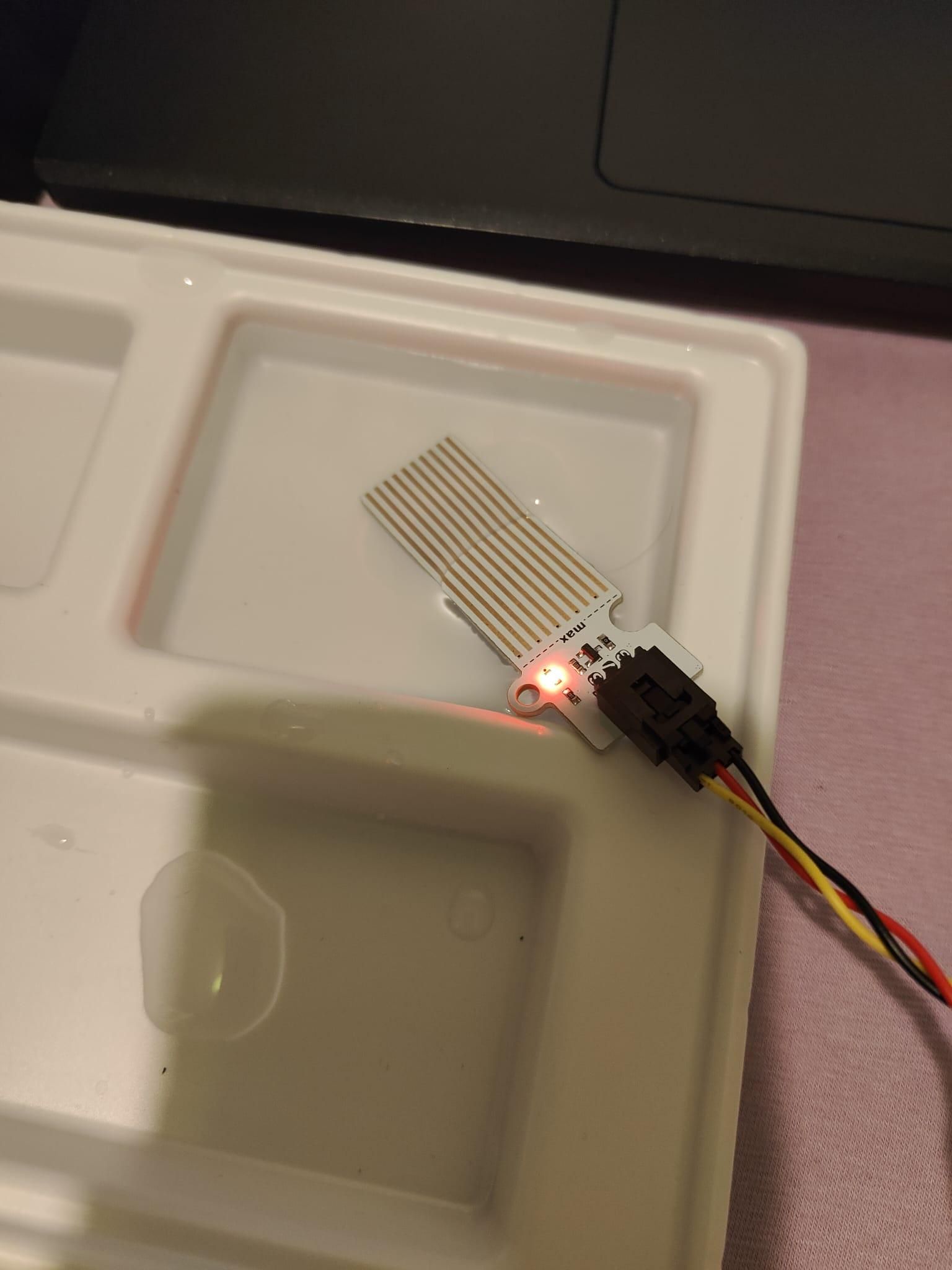

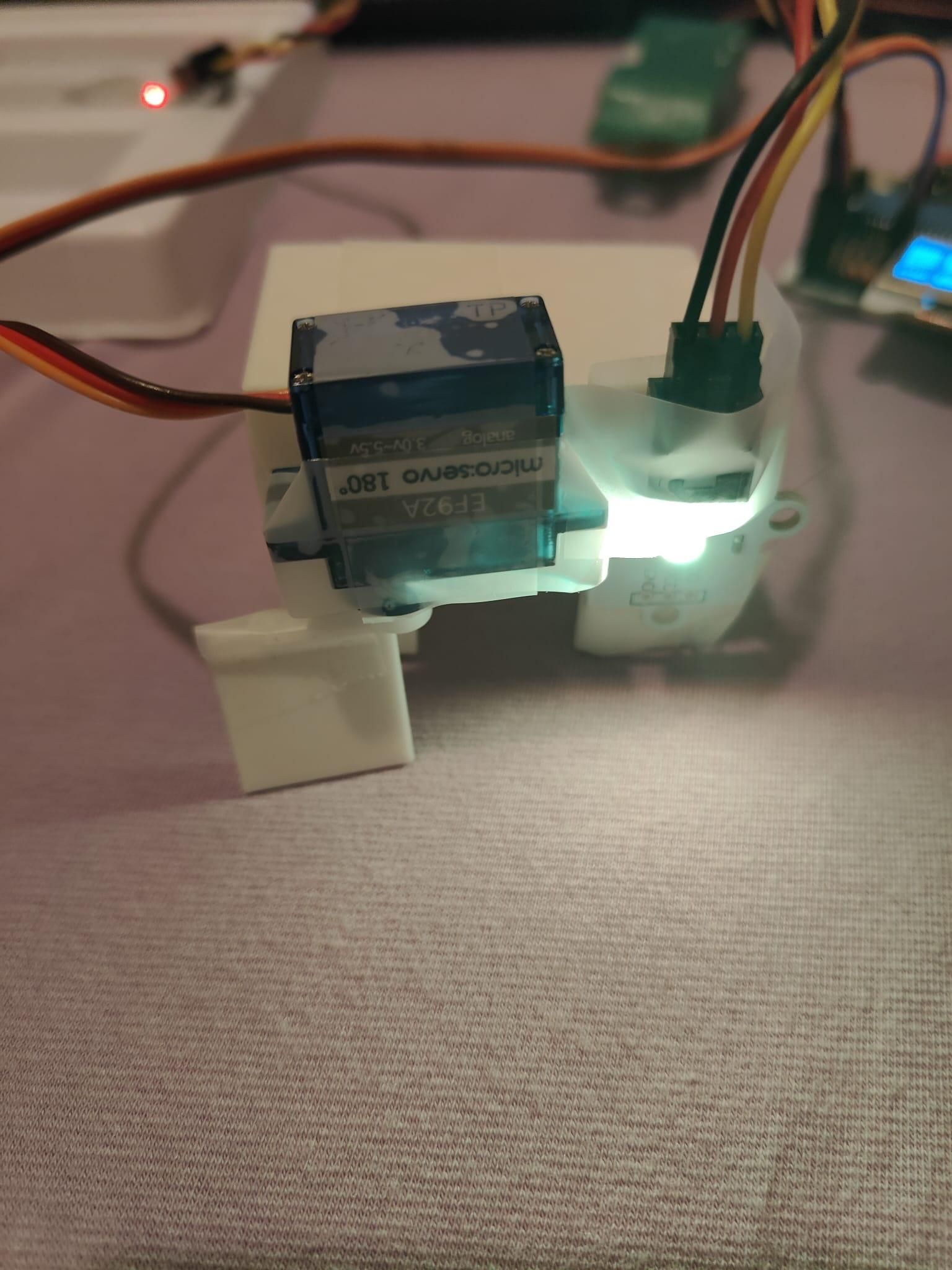

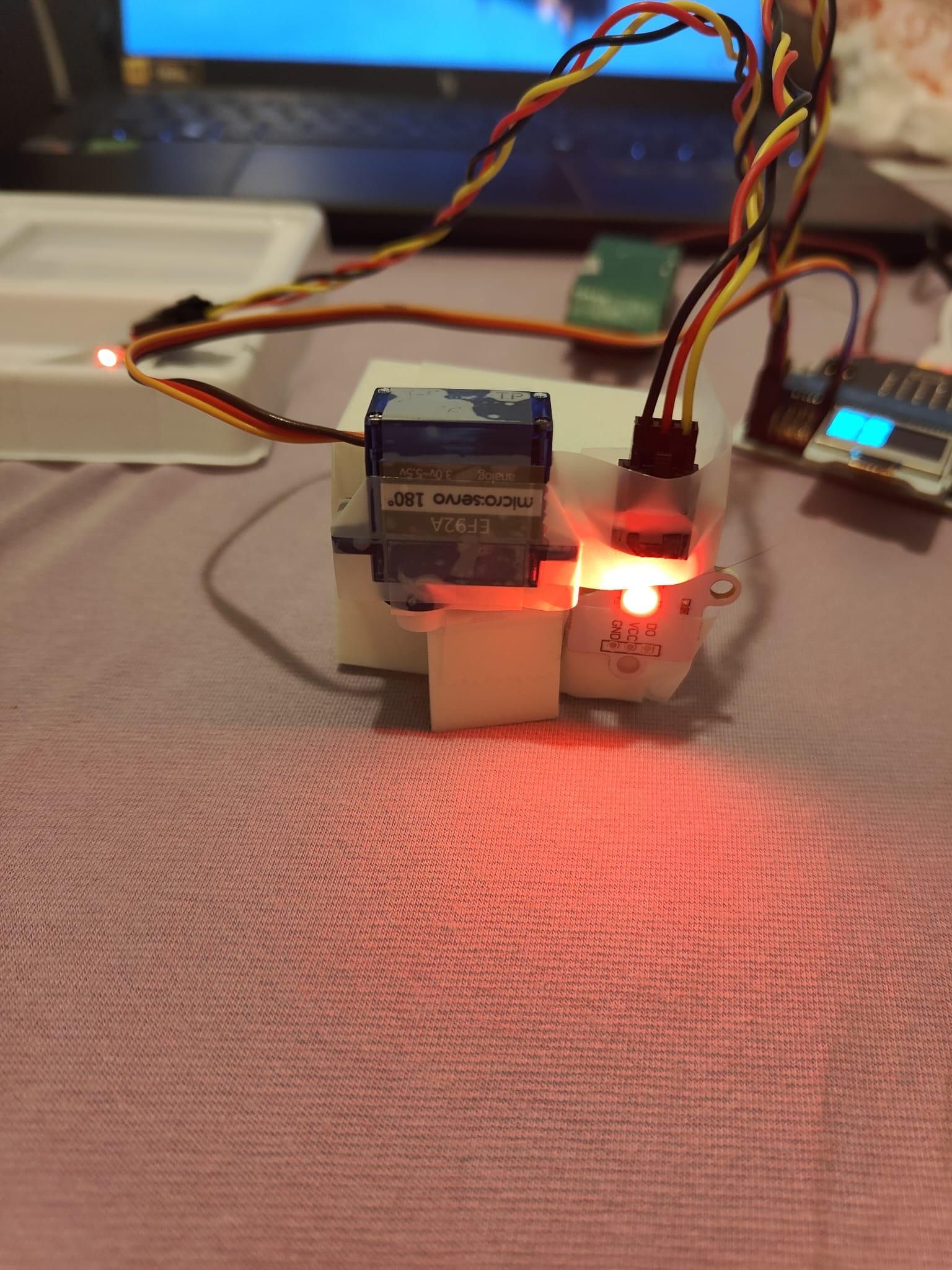

Maak het poortje vast aan de servo en plak vervolgens dit geheel op de "schuur" zodat het poortje de opening sluit. Bevestig de LED hiernaast en leg het waterniveau sensor in een plastic potje. Die moet gevuld zijn met water om zo een hoeveelheid regenwater na te bootsen.

De video laat zien hoe het moet werken.

Hierbij de bronnen dat gebruikt werden voor dit project.

5. Case 03: Artificial Light for Agriculture — ELECFREAKS WIKI. (n.d.). https://www.elecfreaks.com/learn-en/microbitKit/smart_agriculture_kit/microbit-Smart-Agriculture-Kit-case-03.html

3. Case 01: Auto irrigation in farmlands — ELECFREAKS WIKI. (n.d.). https://www.elecfreaks.com/learn-en/microbitKit/smart_agriculture_kit/microbit-Smart-Agriculture-Kit-case-01.html
