Chladni Plaat Met Filter Circuit

Dit ontwerp is een Chladni-plaat die verschillende trillingspatronen zichtbaar maakt met behulp van zout op een metalen plaat. Het systeem werkt door muziek vanaf een laptop af te spelen. Het audiosignaal wordt eerst versterkt door een audioversterker en vervolgens door een high-pass- en low-passfilter geleid. Met behulp van twee potentiometers kunnen de afsnijfrequenties van deze filters worden ingesteld, waardoor alleen een specifiek frequentiebereik wordt doorlaten.

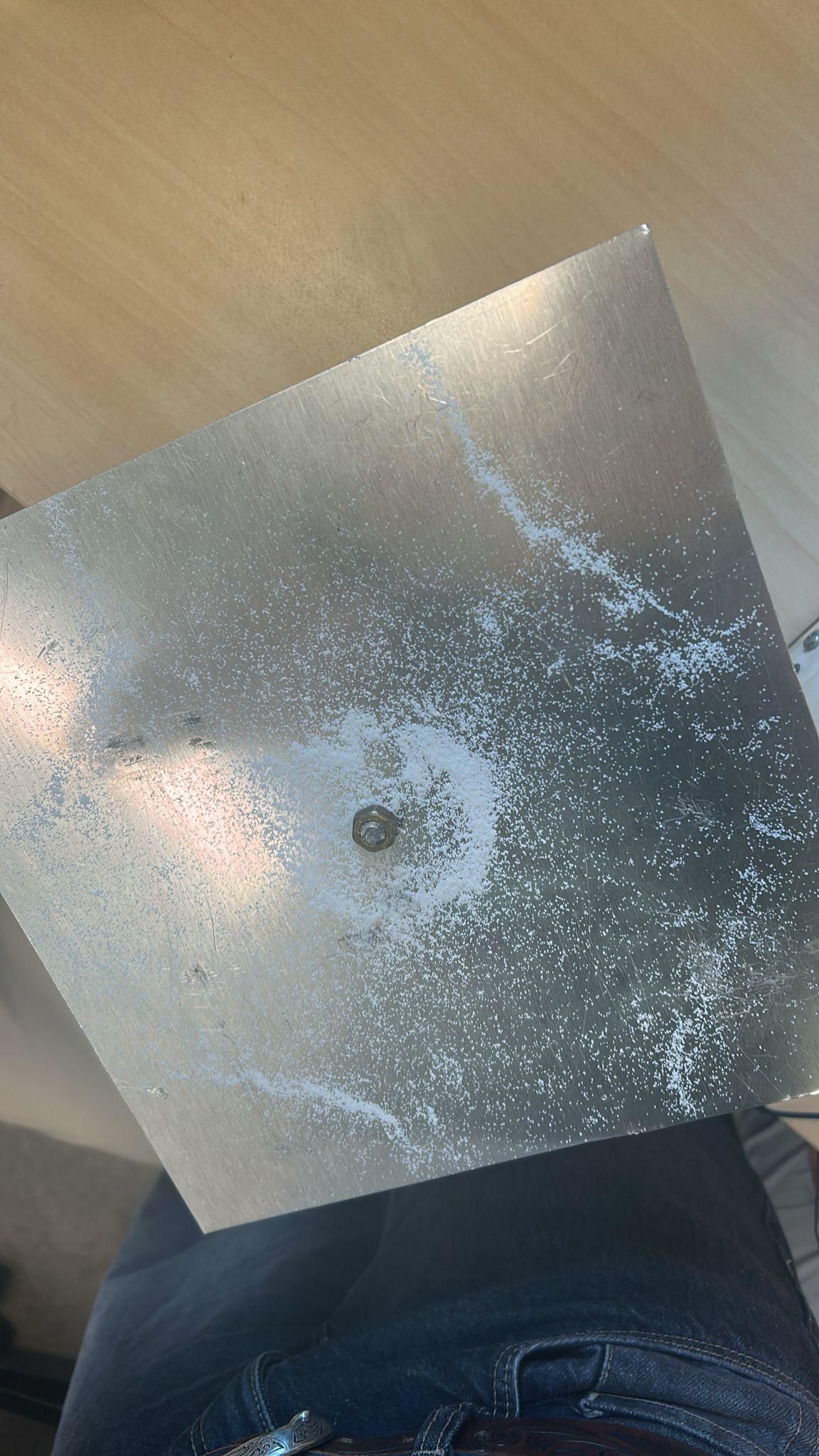

Het gefilterde signaal wordt vervolgens door een audioversterker naar een luidspreker gestuurd. Aan deze luidspreker is een metalen staaf bevestigd die in contact staat met de metalen plaat. De trillingen van de luidspreker worden via deze staaf overgebracht naar de plaat. Wanneer de plaat op bepaalde frequenties resoneert, verplaatst het zout zich naar de knooplijnen van de trillingen, waardoor karakteristieke Chladni-patronen ontstaan.

​​Potentiometer​

Breadboard

draden

Condensator

Luidspreker

3mm plaat multiplex, 300 x 450 mm

Audioversterker

M6 Moeren

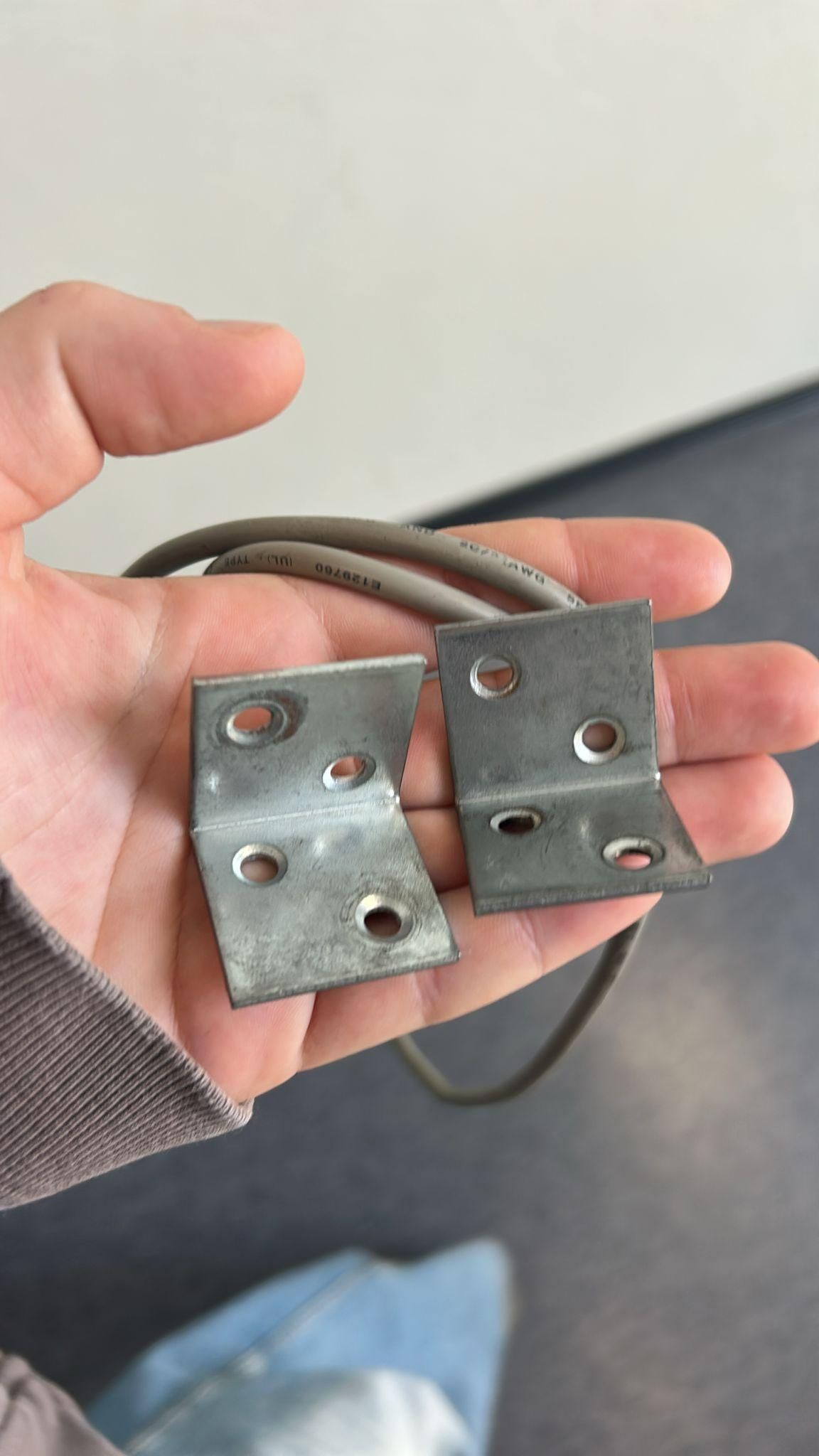

L-beugels, 30 x 30x 30 mm

draadeinde, 6M x 100mm

M6 Bouten

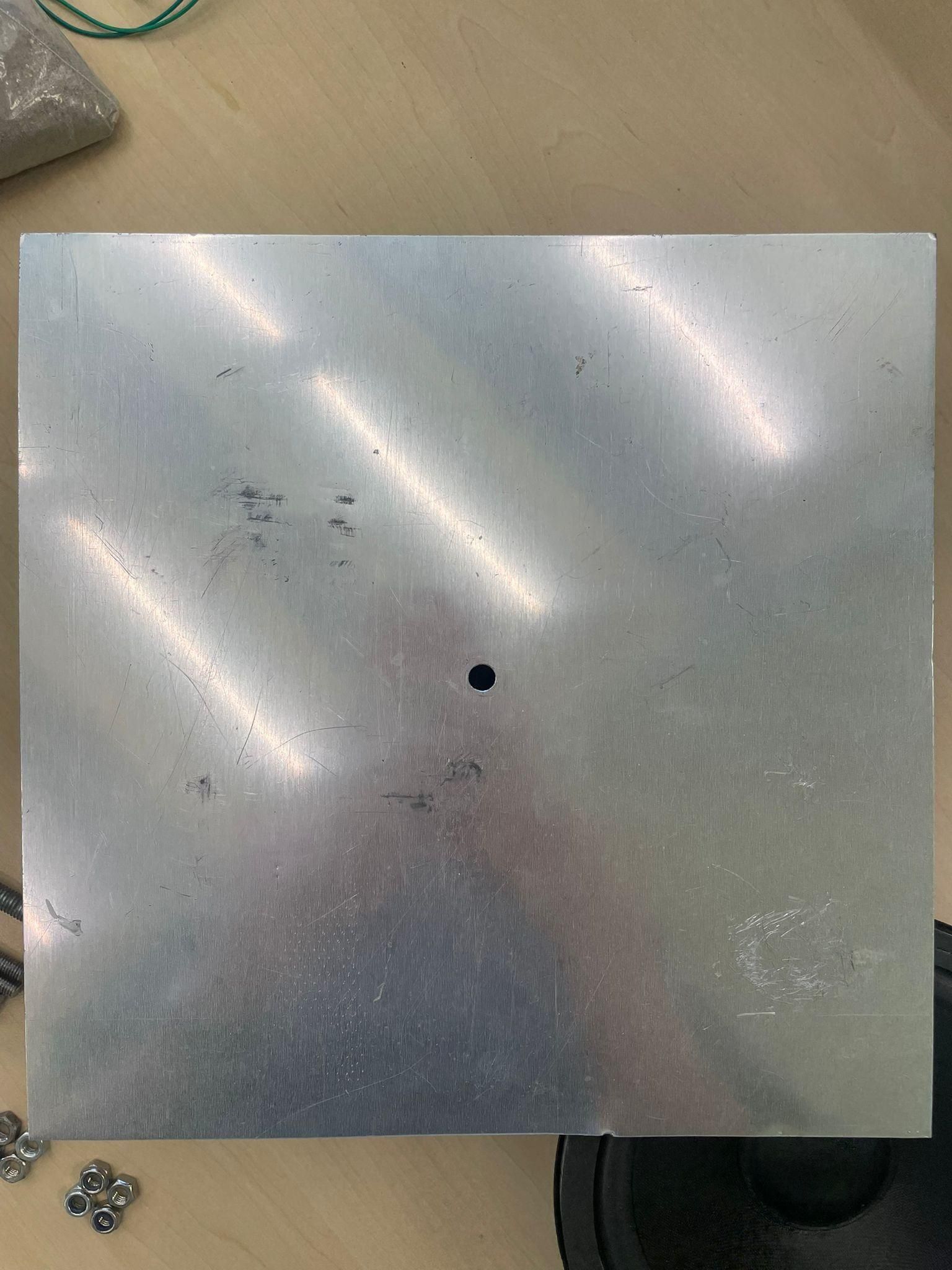

Aluminum plaat, 260 x 260 x 3 mm

Tandwielen

Aan/uit switch

Plexiglas 6mm, 12 x12 cm

Zout

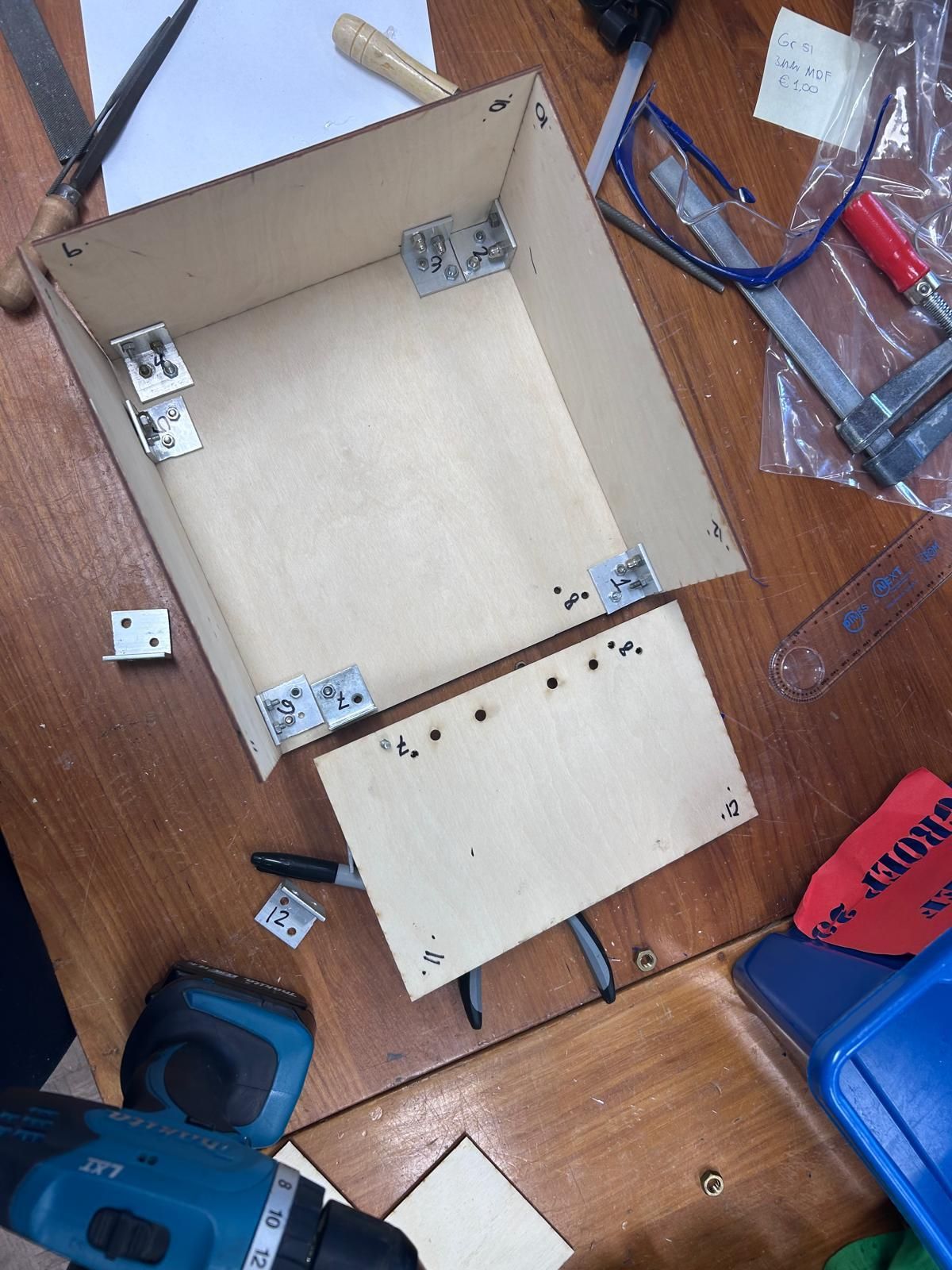

Controleer of alle moeren en bouten van de L-beugels en de behuizing correct zijn aangedraaid en zet deze indien nodig stevig vast.

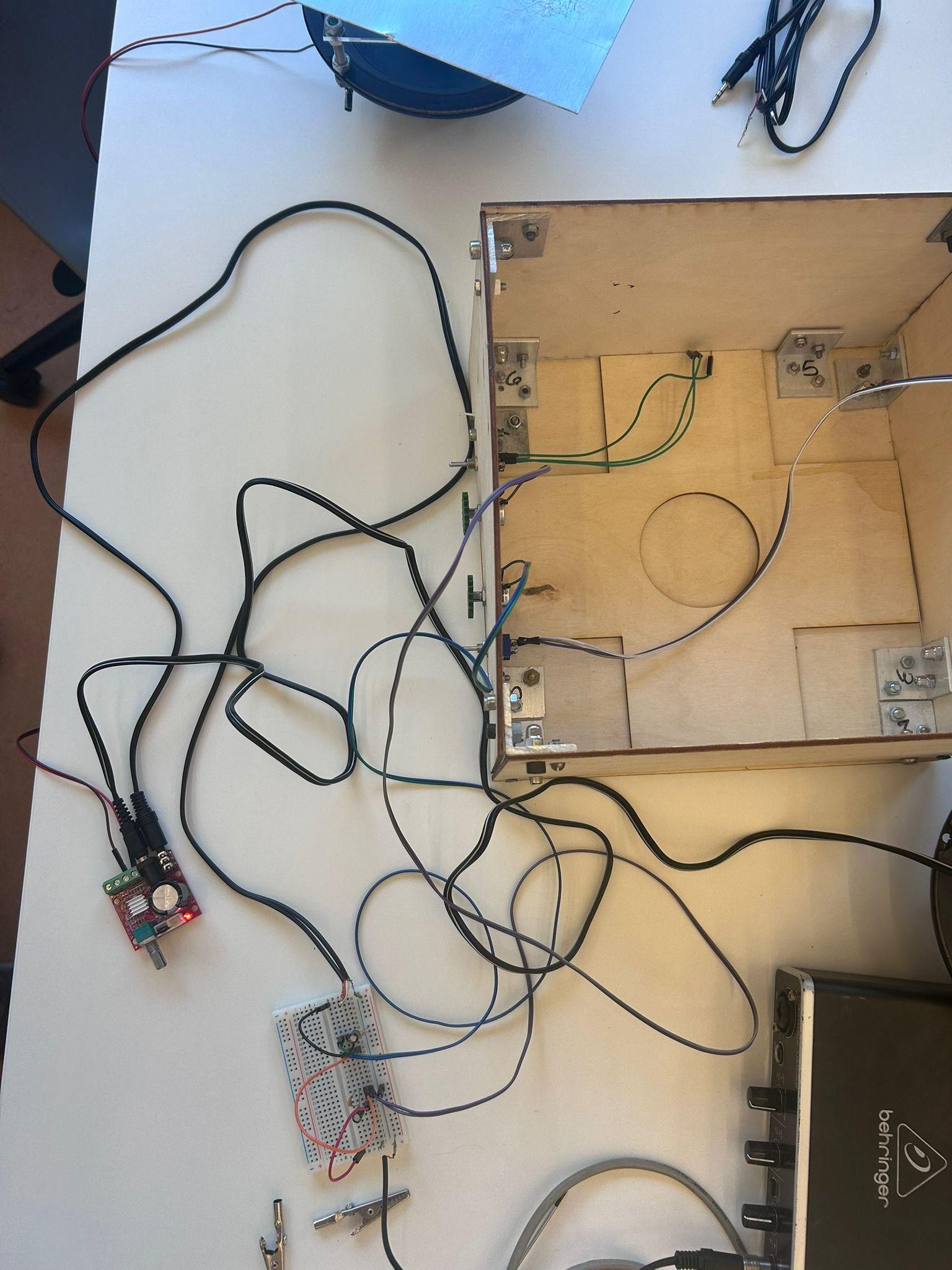

Verbind het filtercircuit met de audioversterker, de laptop en de luidspreker.

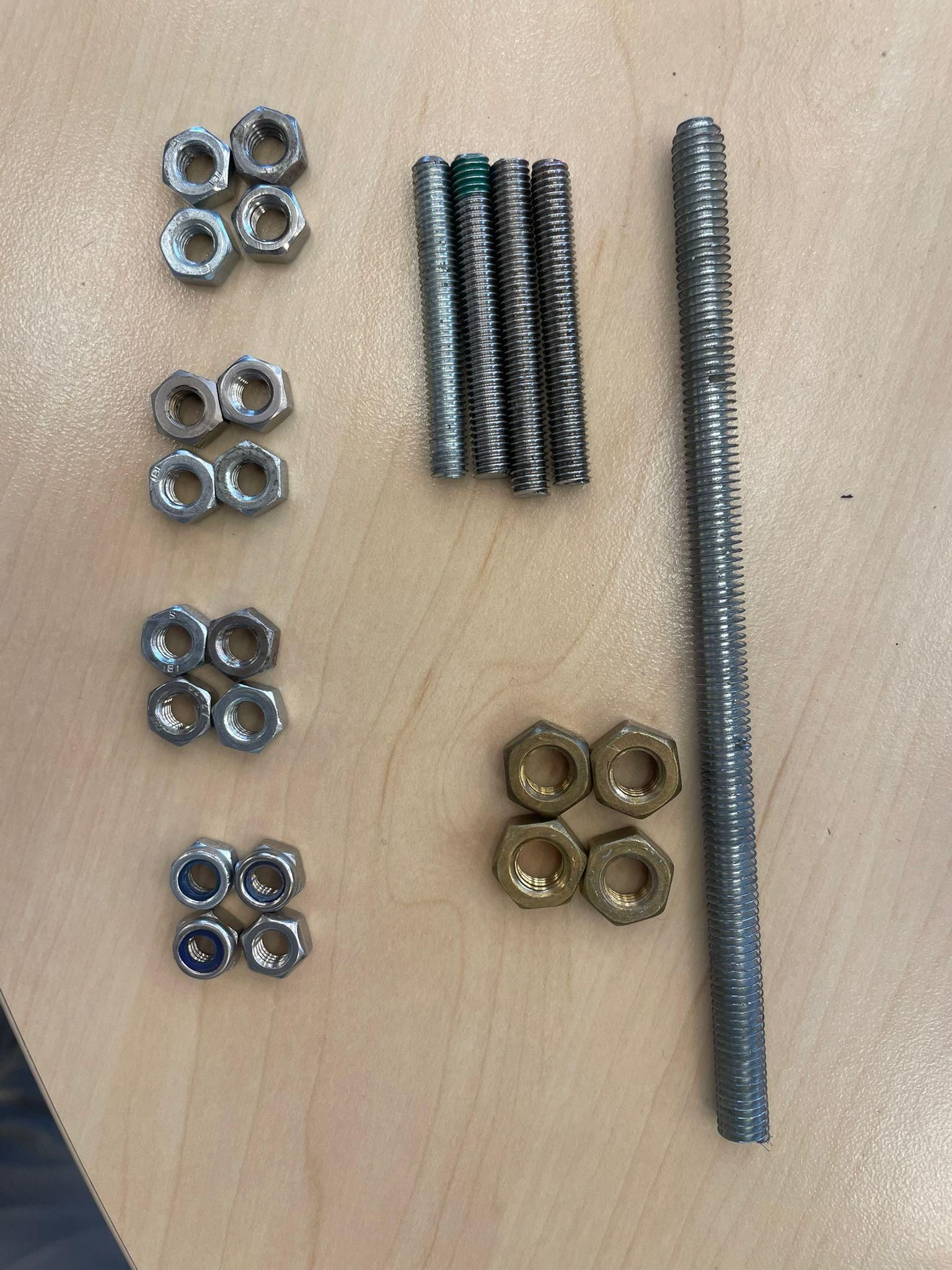

Zaag vier M6-draadeinden af op 4 cm en één M8-draadeind op ongeveer 10 cm.

Vijl de uiteinden van alle draadeinden zodat de moeren soepel kunnen worden gemonteerd.

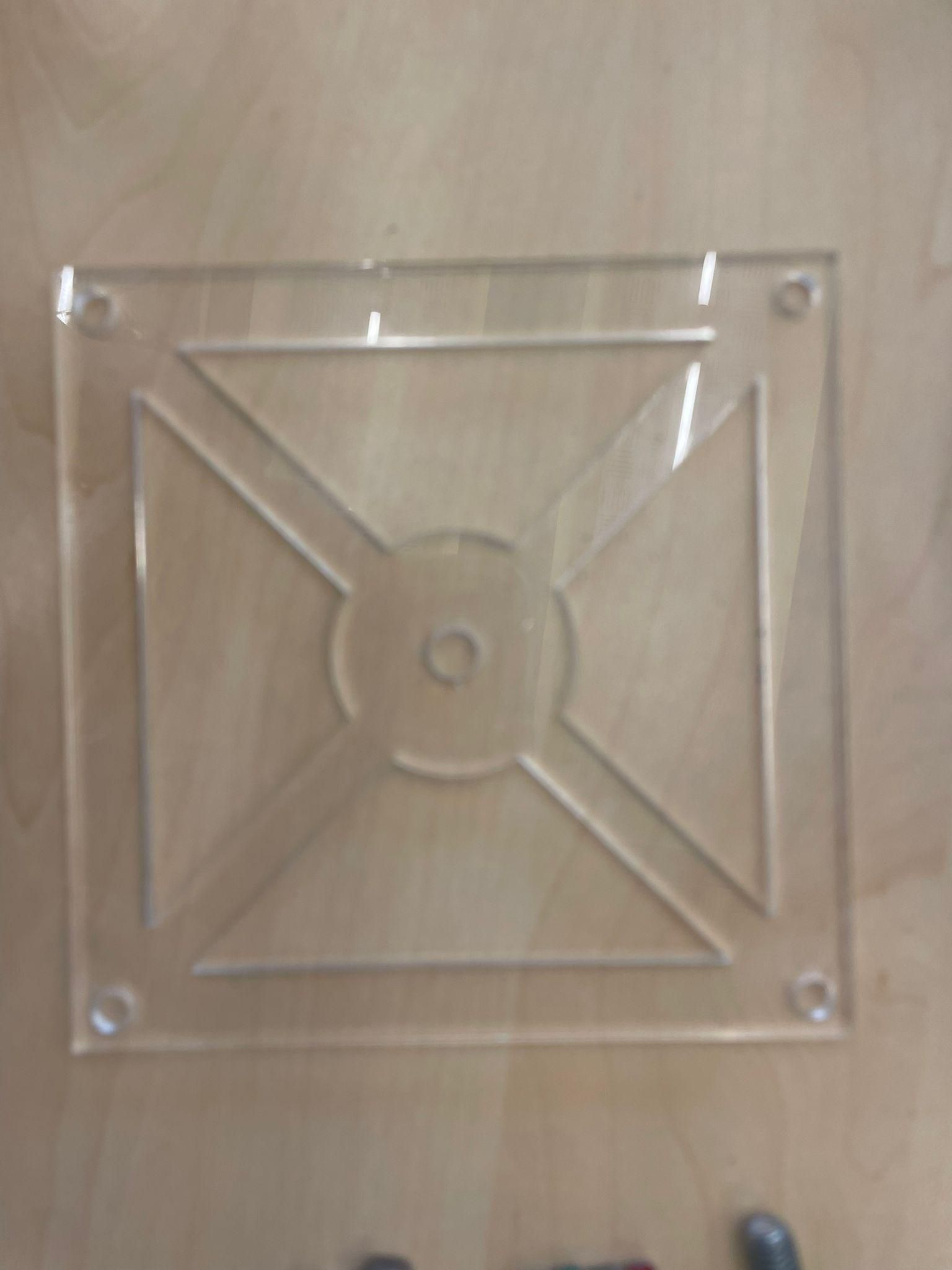

Werk het middelste gat in het plexiglas indien nodig na met een vijl voor een nauwkeurige passing van het M8-draadeinde.

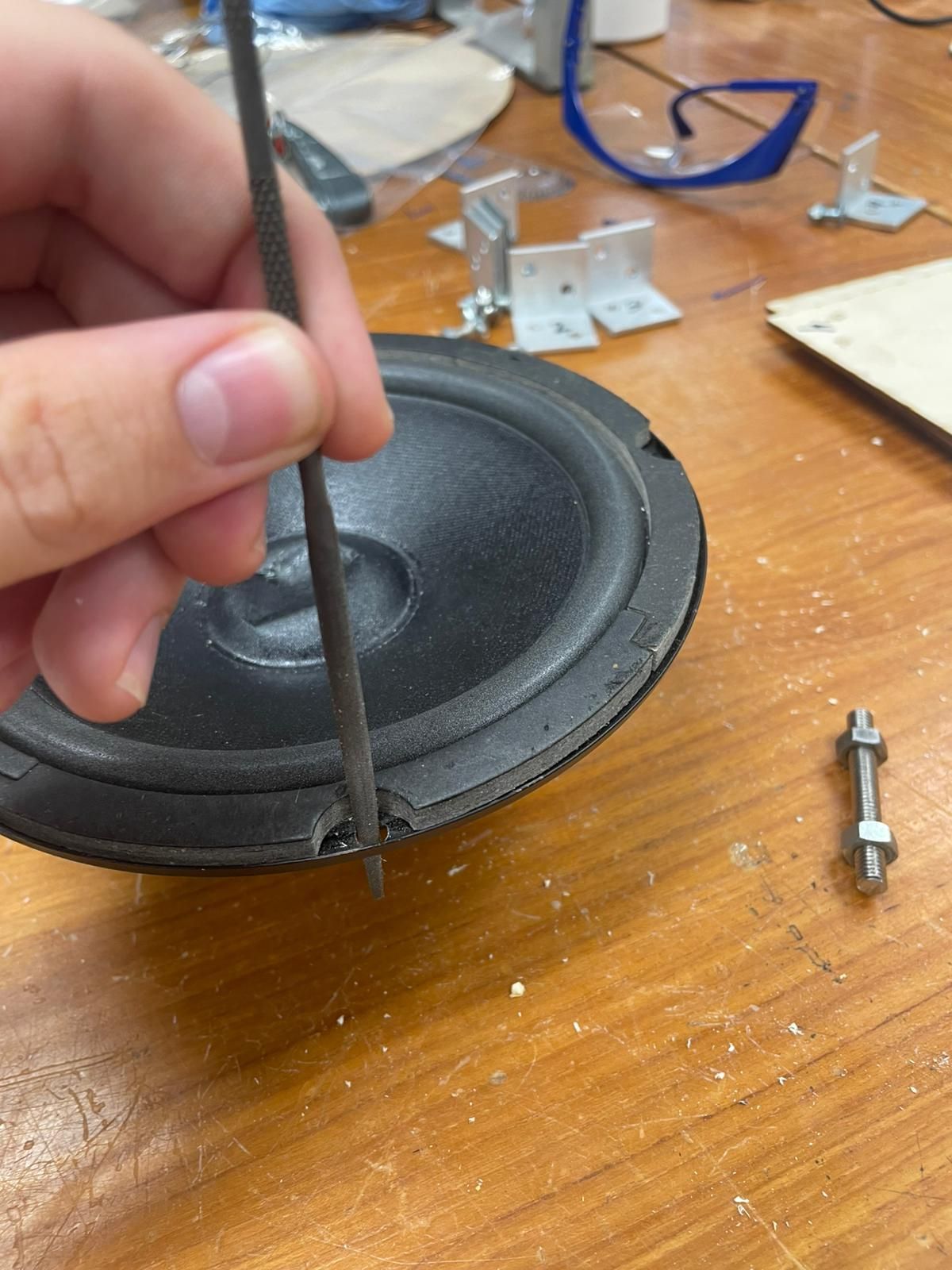

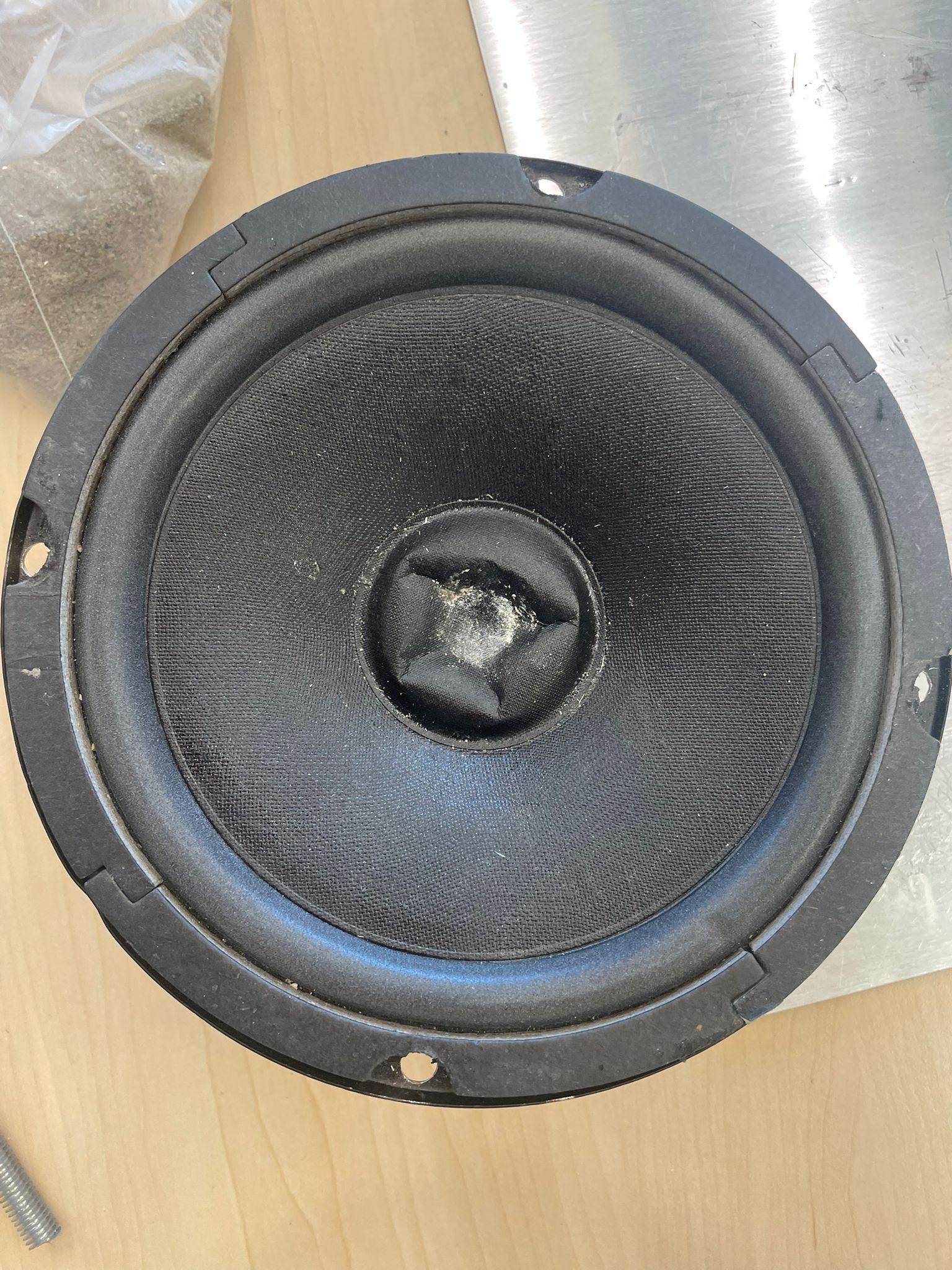

Boor een gat in de speaker en vijl dit op maat zodat het lange draadeinde erdoorheen past.

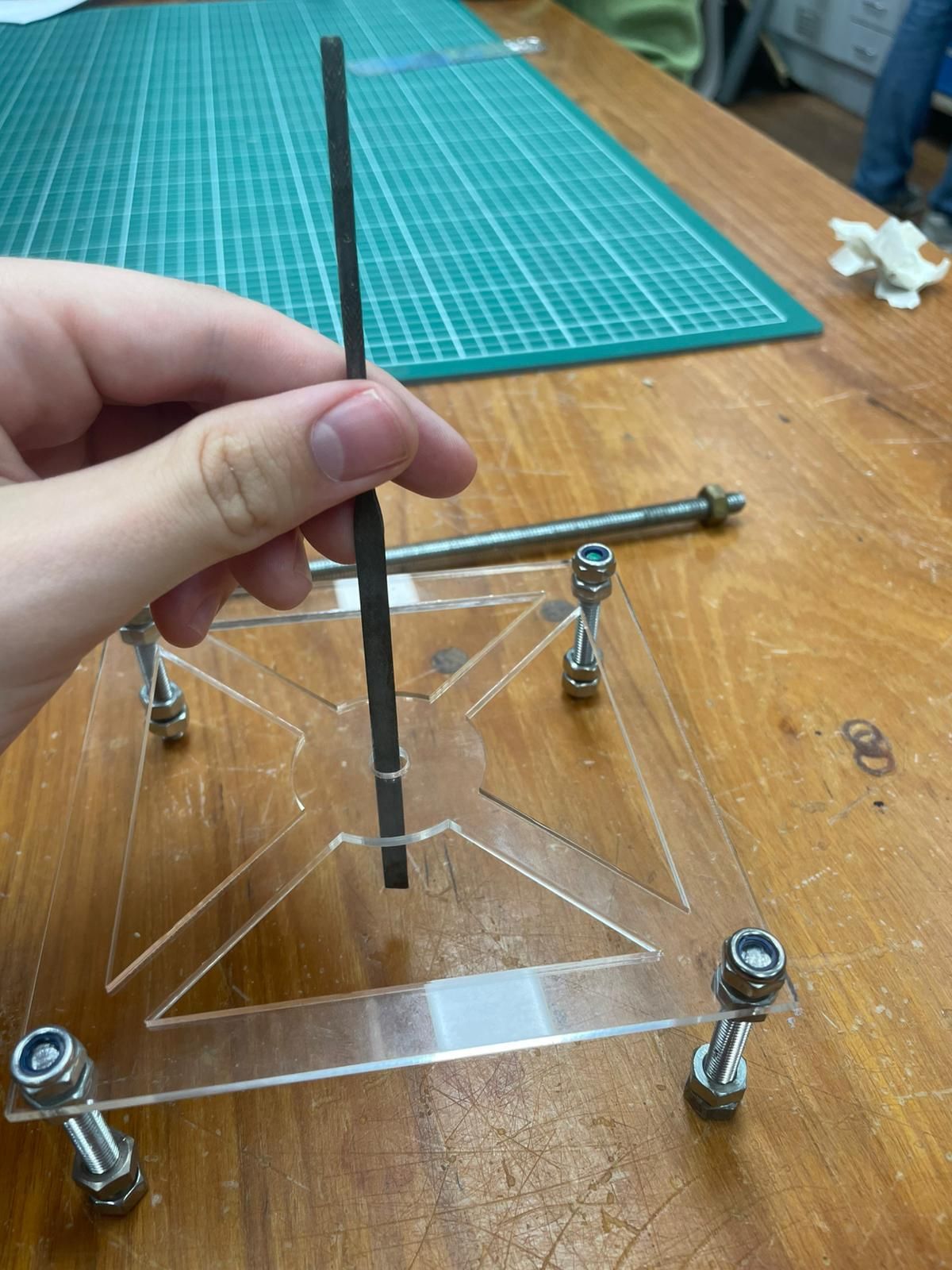

Plaats de vier korte M6-draadeinden door het plexiglas en de speaker en zet deze vast met moeren.

Plaats het lange M8-draadeinde door het middelste gat van het plexiglas, waarbij het op de speaker rust.

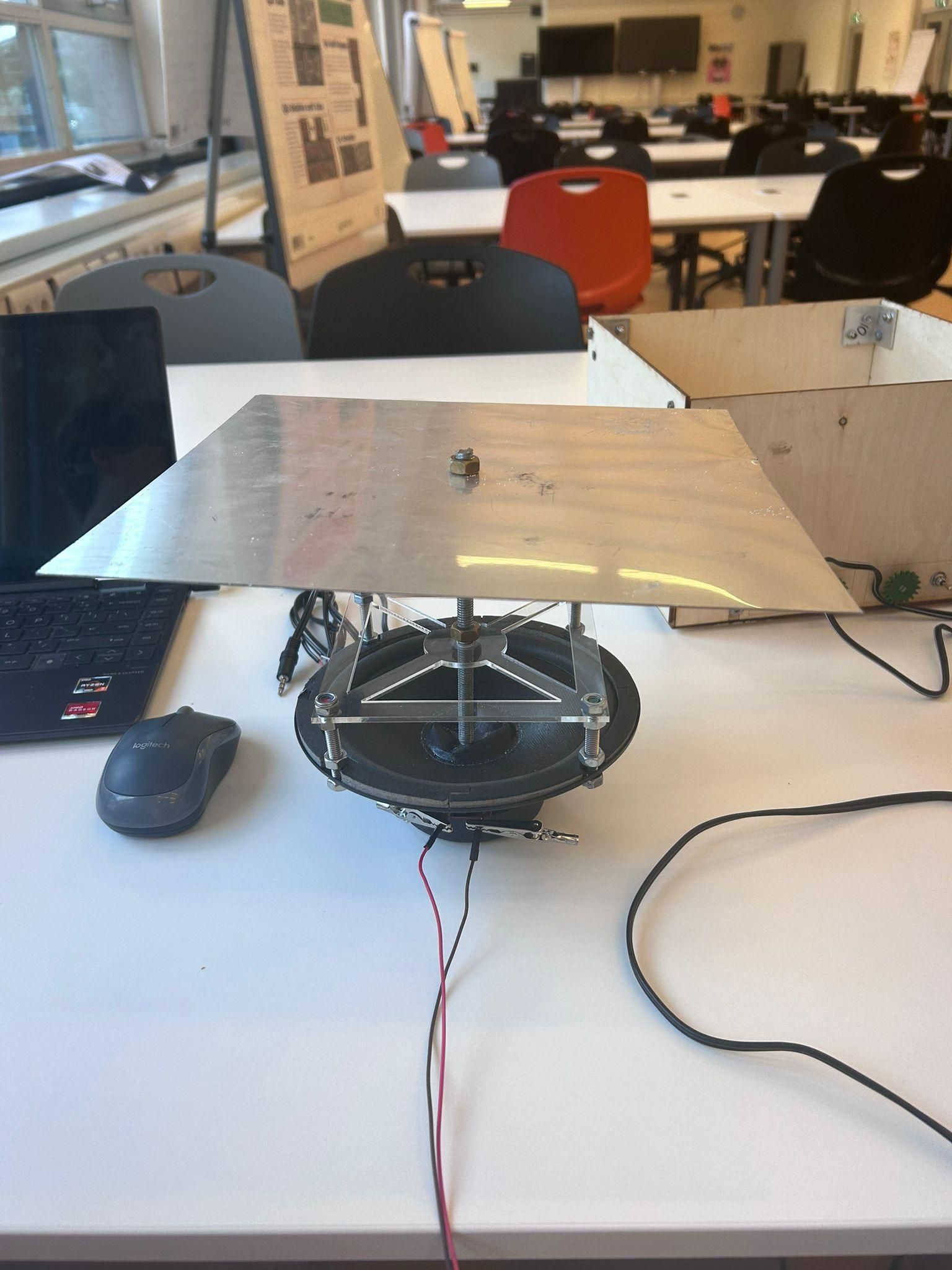

Monteer de metalen plaat bovenop het lange draadeinde.

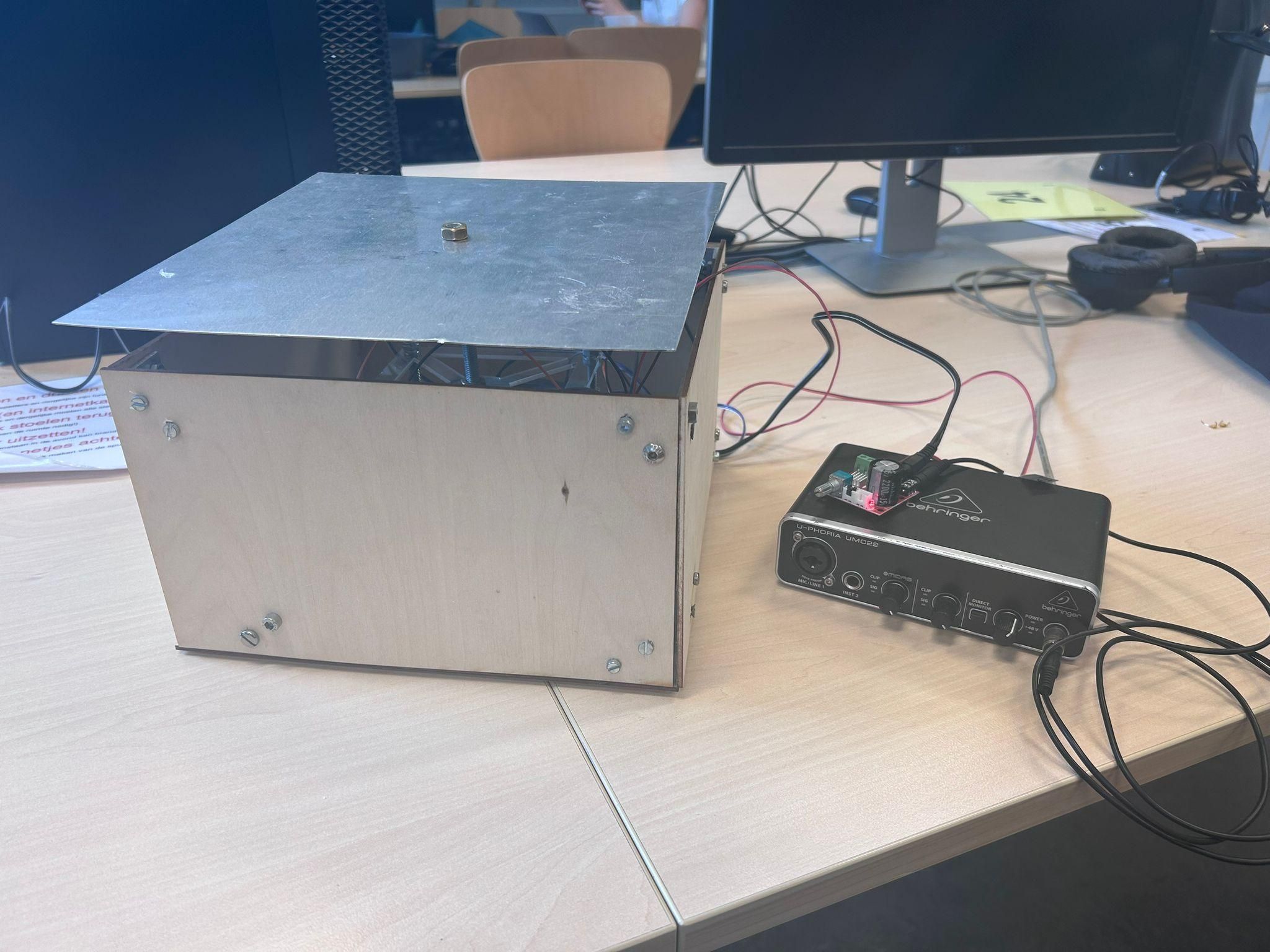

Schakel het systeem in en speel een audiosignaal af. Het systeem is nu klaar voor gebruik.
