Coilgun Groep 42

Wij hebben een 'Coilgun' gemaakt, dit hebben wij gedaan om te laten zien hoe spoelen en condensatoren samenwerken en hoe dit betrekking heeft tot weerstand en capaciteit.

De onderdelen van de Coilgun zijn:

-Spoelen (1 van 5cm lang met 260 windingen, 2 van 3cm lang met 240 windingen, gebruik dik koperdraad (0.8mm diameter))

-FLashcondensatoren (4 flashcondensatoren van 22000 microfarad met 25V)

-Een programmeerbare arduino

-Een adapter van 20v

-Infraroodsensoren (2 sets)

-Lasklemmen (8 stuks met 5 poorten)

-Kroonstenen (20 stuks)

-0.8 mm koperen kabels (dit zijn dikke kabels om de condensatoren mee te verbinden)

-Een knop (simpele weerstandsknop voldoet)

-Dunne kabels (om het laag voltage circuit aan te sluiten, je hebt veel female en male kabels nodig!)

-Een doos en houten bord (voor kabels wegwerken en om op te bouwen)

-Doorzichtige PVC buis (20 cm lang, doorsnee van 10 mm met inner circle van 6mm)

Ik heb hieronder een Bill of materials van ons project toegevoegd, dit zijn dus de kosten die te verwachten zijn bij dit project (herbruikbare onderdelen tellen voor de helft).

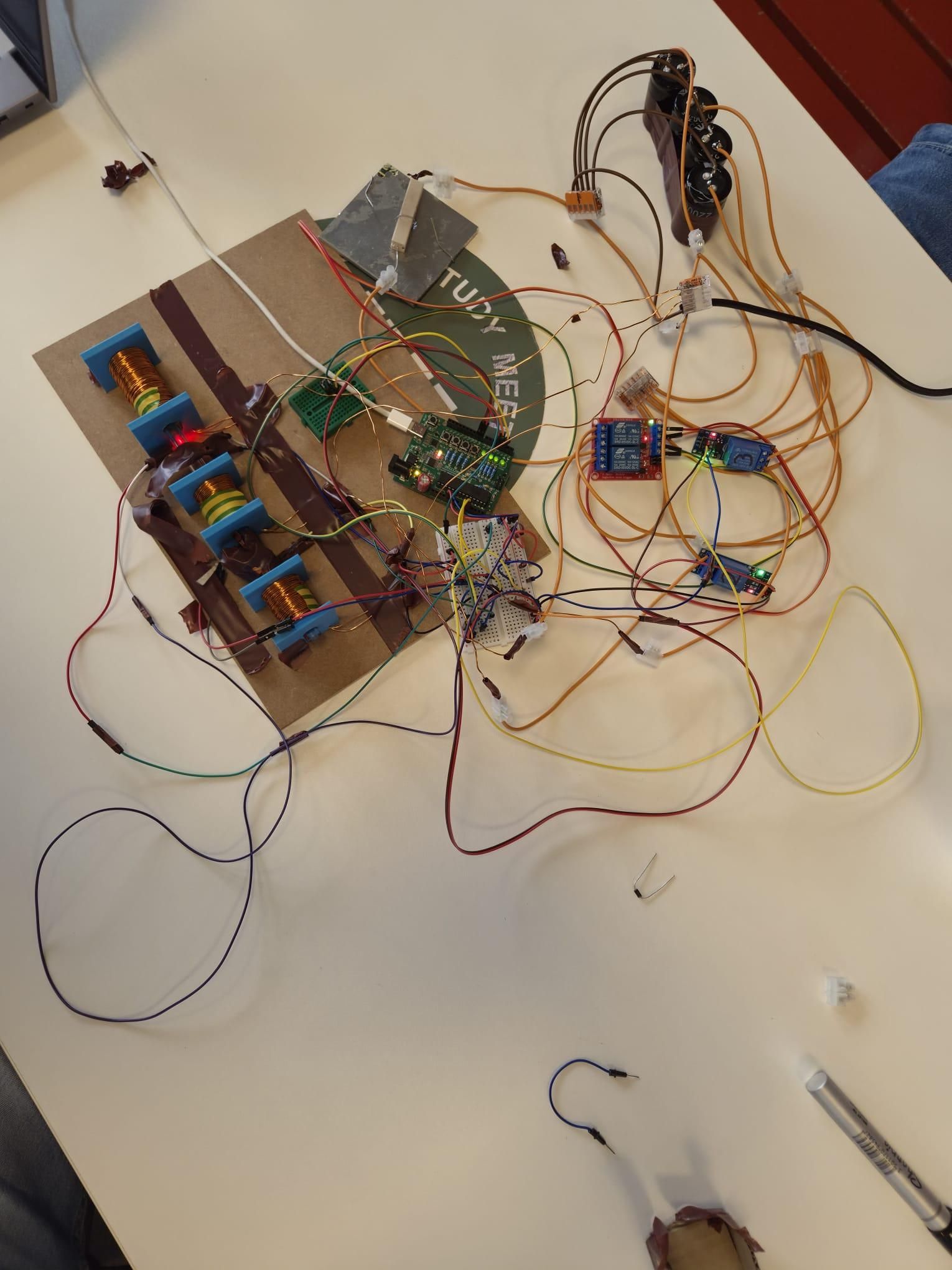

Schuif de spoelen om de transparante pvc buis met de 5cm spoel als eerste en de kleinere twee daarna. plak deze stevig vast op een 3cmm dik houten plank. Vervolgens pak je de twee IR-ontvangers en die plaats je liggend op de plank gericht op de pvc en plak je zo vast met elektriciteit-tape. Doe het zelfde voor de ir-emitters maar dan boven de pvc buis gericht naar beneden op de ontvangers. Maak een klein kartonnen doosje om hier overheen te monteren.

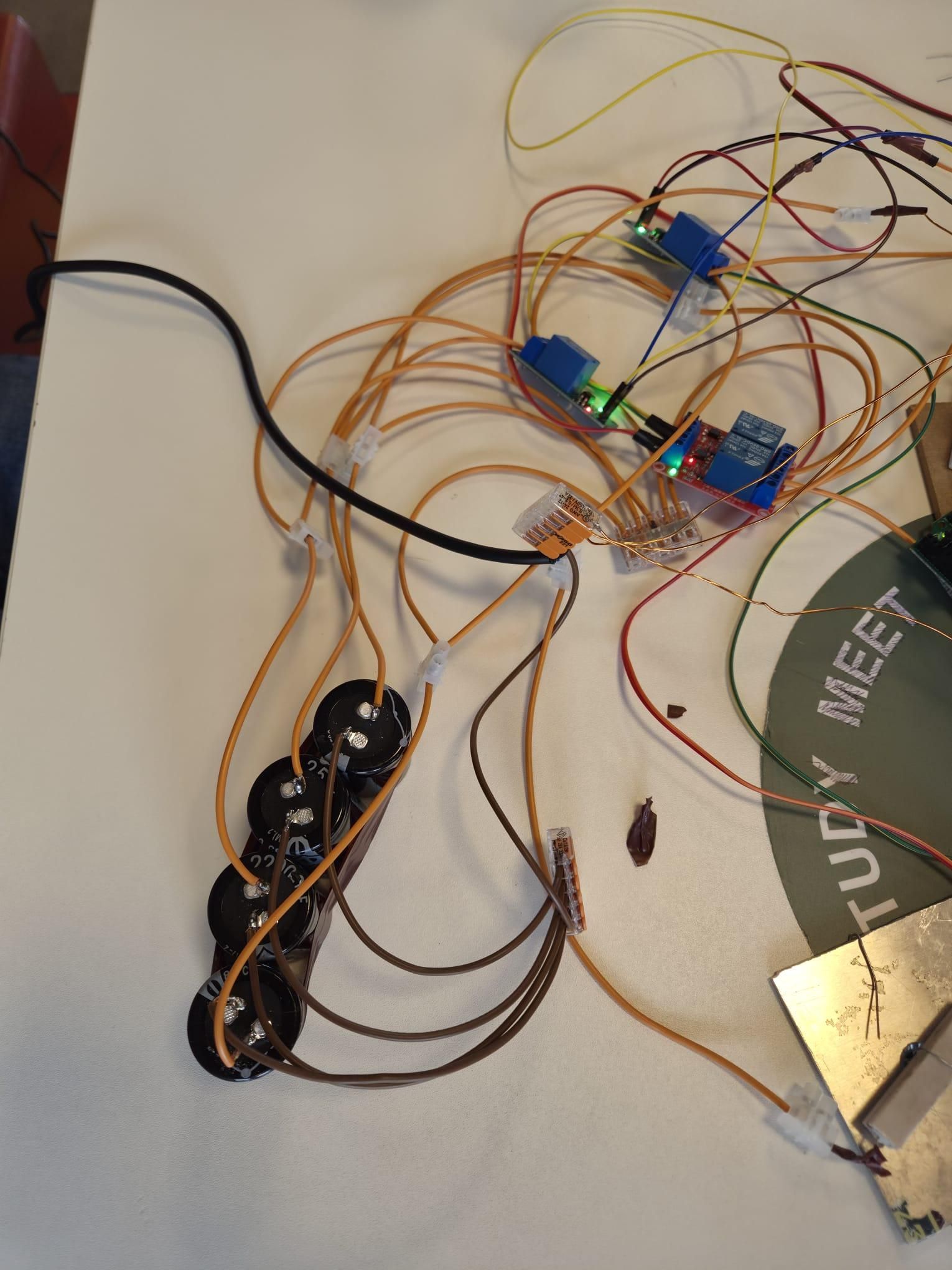

Soldeer aan de condensatoren de 0.8mm koperen kabels, zodat deze klaar zijn om vastgemaakt te worden via kroonstenen.

Neem een 10 Ohm weerstand en bevestig deze met ijzerdraad aan een aluminiumplaatje, zodat deze niet doorbrand. (Op de foto is onze weerstand te zien, dit is de witte weerstand op het plaatje).

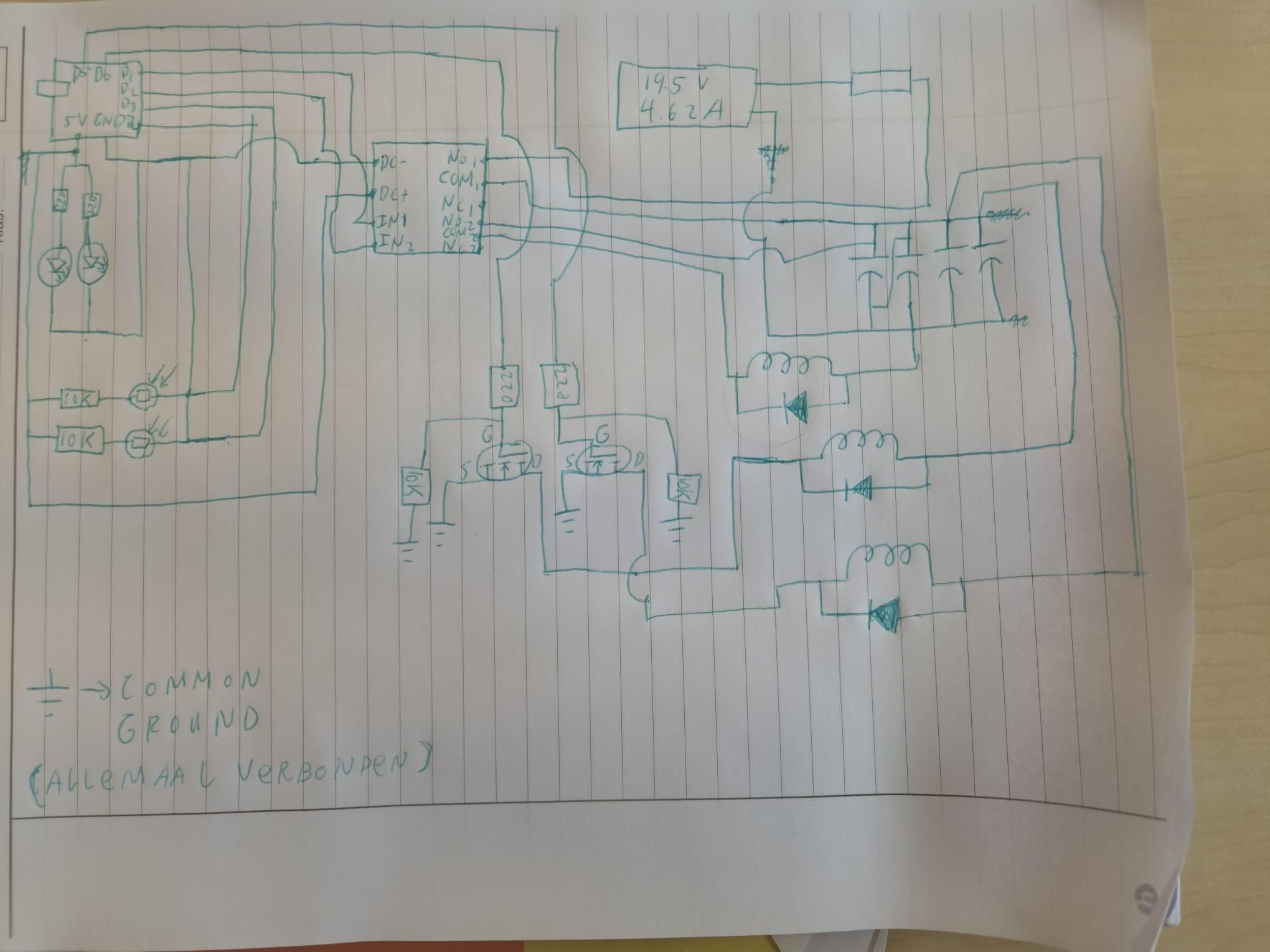

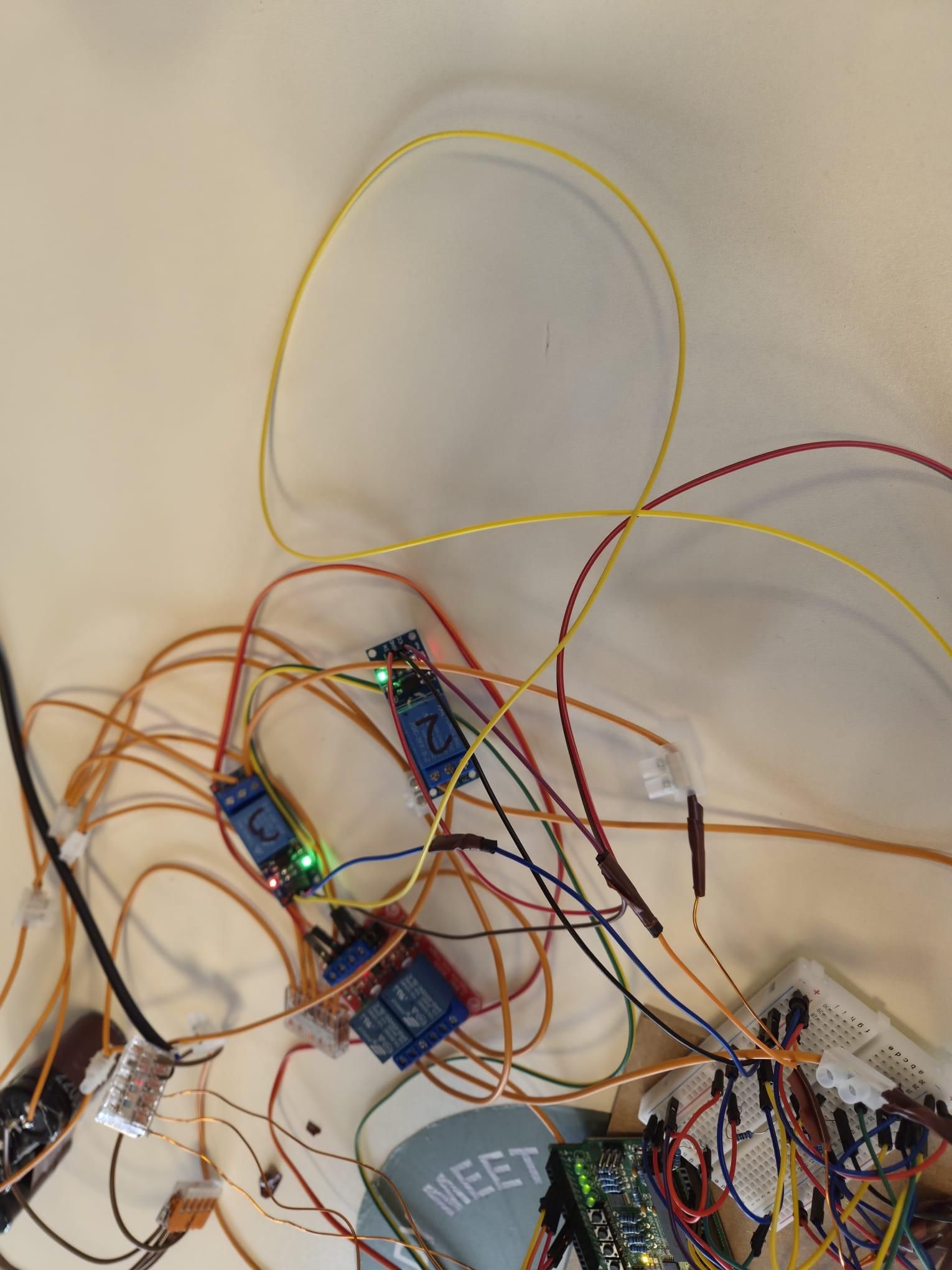

Leg de relais’ op de goede plek om deze te kunnen gebruiken bij het maken van de stroomkringen. Bouw de opstelling van het bijgevoegde elektrische diagram na, het is hierbij belangrijk om erop te letten dat de “high-voltage” stroomkring nergens dunnen bedrading of breadboards gebruikt en louter vast zit met lasklemmen, kroonstenen, en dik draad. zorg ook ervoor dat het 10hm weerstandje goed afgelegen ligt en er geen tape mee in aanraking is. Bevestig ook tape op alle open ijzeren plekken zodat er niet perongeluk kortsluiting veroorzaakt kan worden. Enkel de knop zit op een klein breadboard gemonteerd en de arduino word op de houten plank gemonteerd.

Op het elektrisch diagram staan nog 2 LDRs met 2 LEDs, deze zijn vervangen door de infrarood sensoren (het aansluiten hiervan is eenvoudig en wordt bekend geacht). Verder zijn er 2 condensatoren in serie aangesloten voor vuursysteem van spoel 1, dit is later veranderd in verband met veiligheid (mocht je meer kracht willen kan je deze in serie laten, maar dit is dus minder veilig).

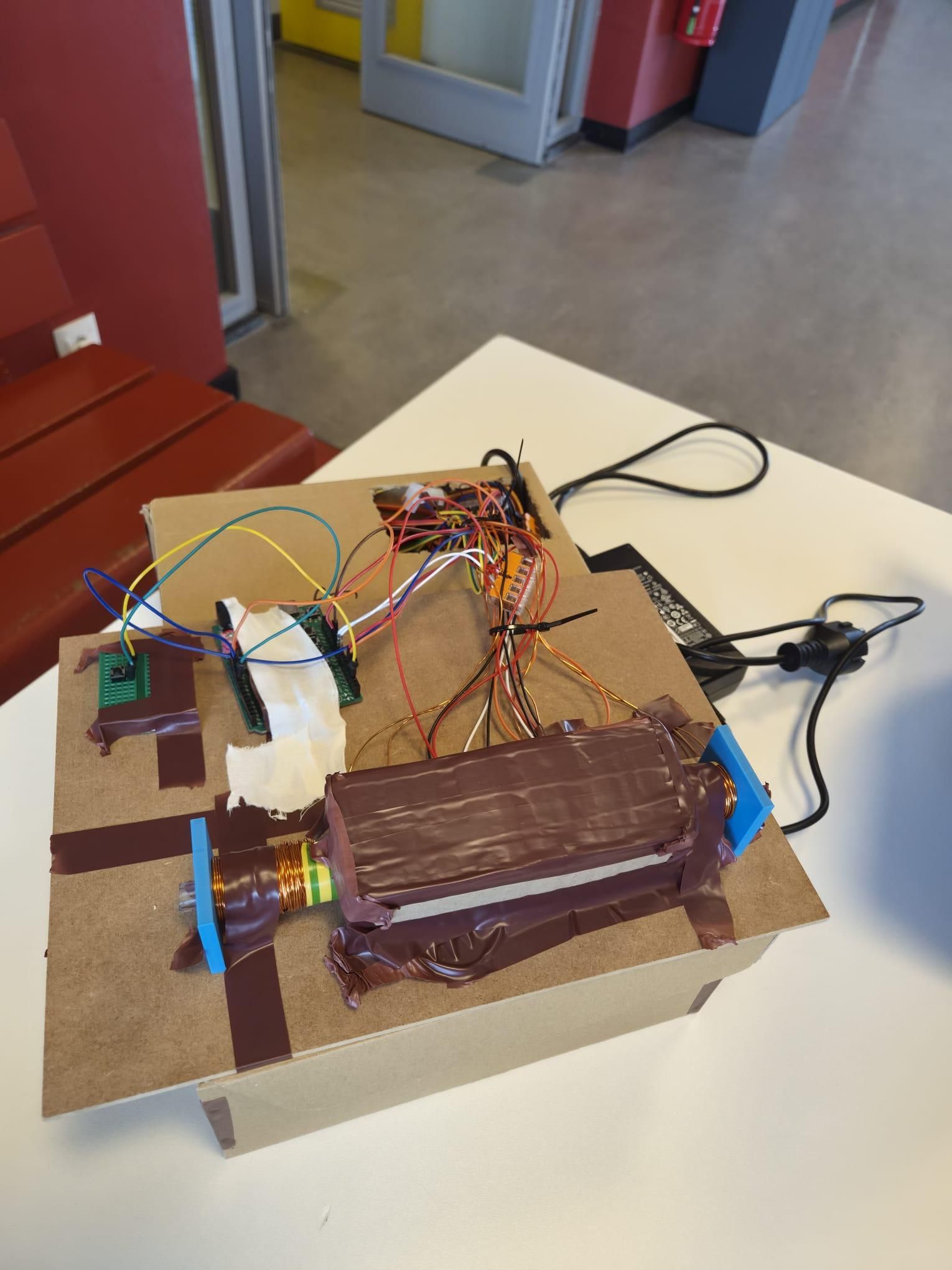

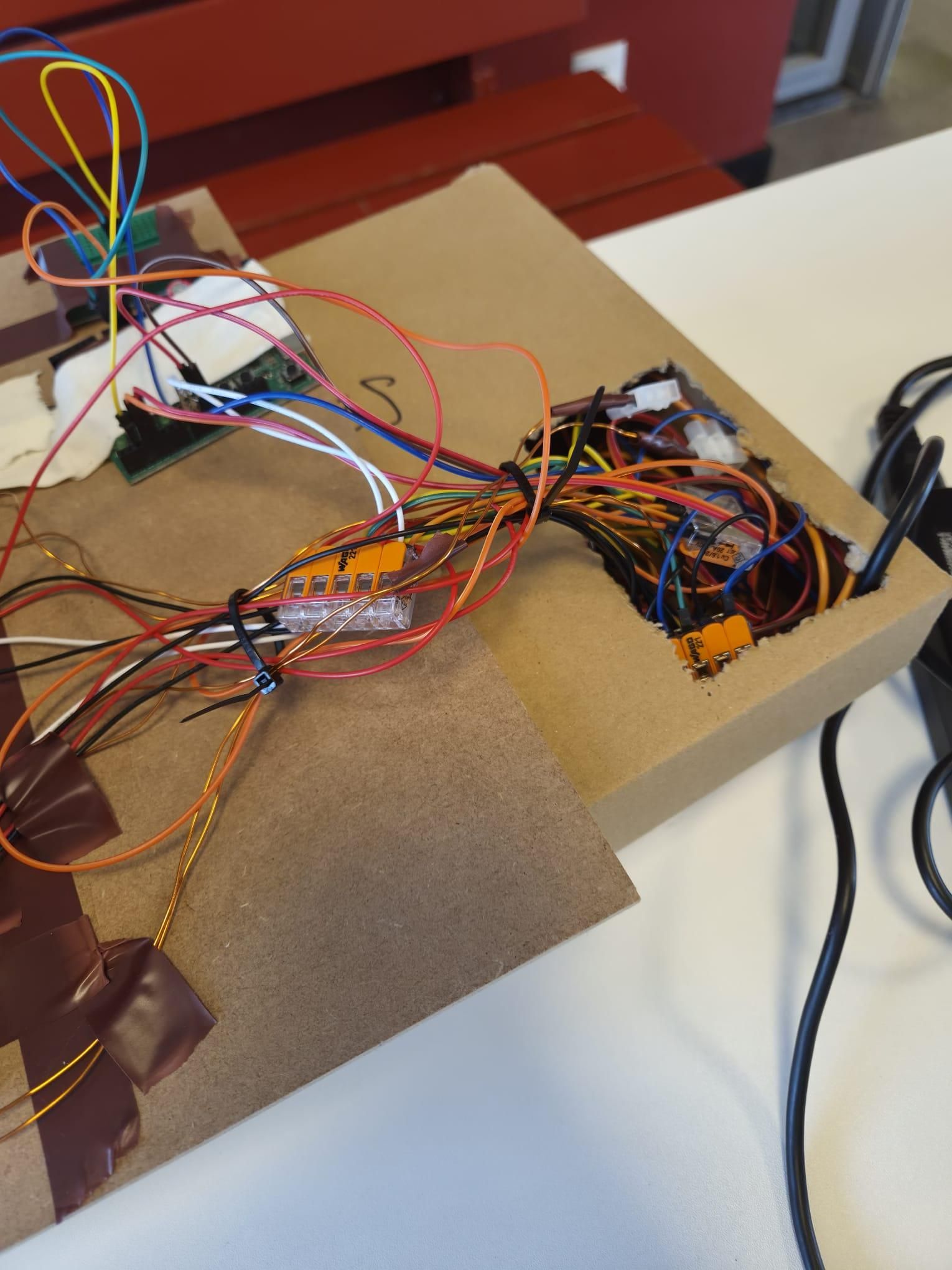

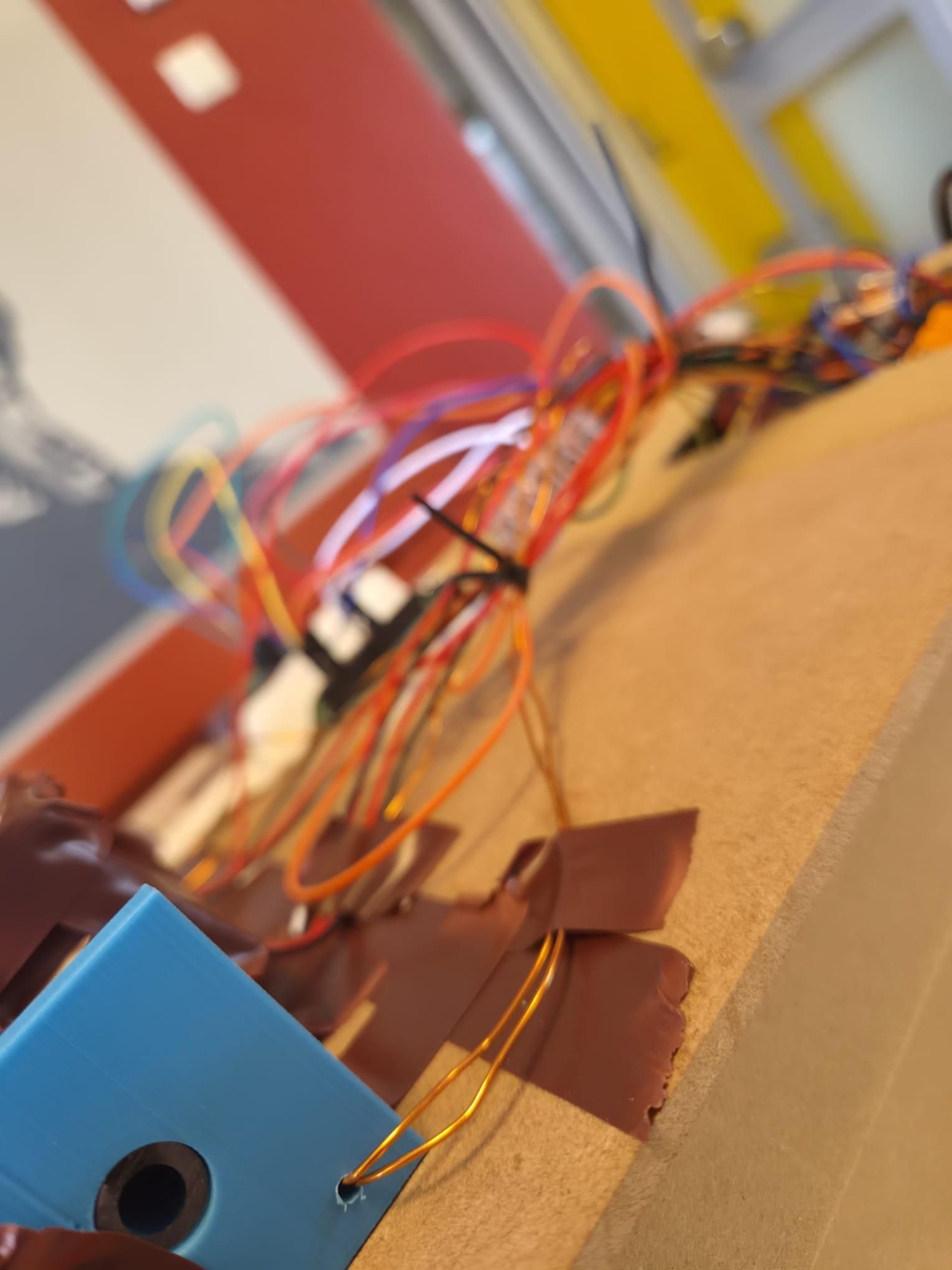

Werk alle kabels zo net mogelijk weg, dit hebben wij gedaan met tie wraps en een doos met een gat voor de kabels. De doos beschermt ook gelijk de opstelling en zorgt dat mensen nooit in contact kunnen komen met de stroomkring en hete weerstand.

Als laatste sluit de stroomkring aan op de arduino en sluit deze aan op je laptop waar je de gebruikte code op zet en deze stuurt naar de arduino. leg vervolgens het balletje aan het uiteinde van de loop net iets buiten de 5 cm spoel.

Ik heb onze code als bestand toegevoegd!

Tenslotte zorg je dat het knopje op opladen staat en laat hem ongeveer 5 seconde opladen, dan hoef je alleen nog maar op het knopje te drukken om het projectiel af te vuren!
