Draadloze Morsecode Transmitter

by beanmachine123 in Circuits > Arduino

23 Views, 0 Favorites, 0 Comments

Draadloze Morsecode Transmitter

WhatsApp Image 2026-06-19 at 10.18.31.jpeg
WhatsApp Image 2026-06-19 at 09.49.48.jpeg

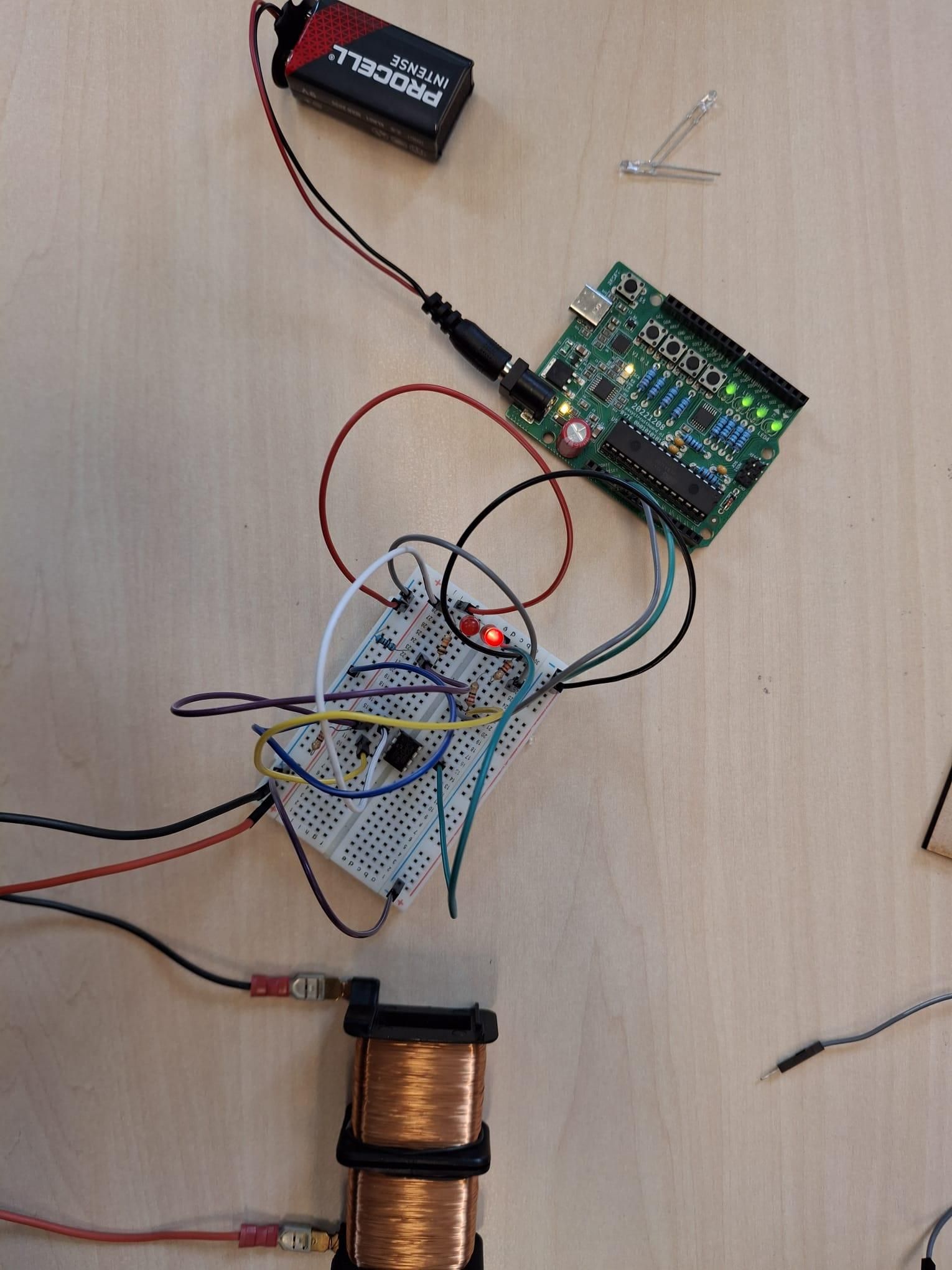

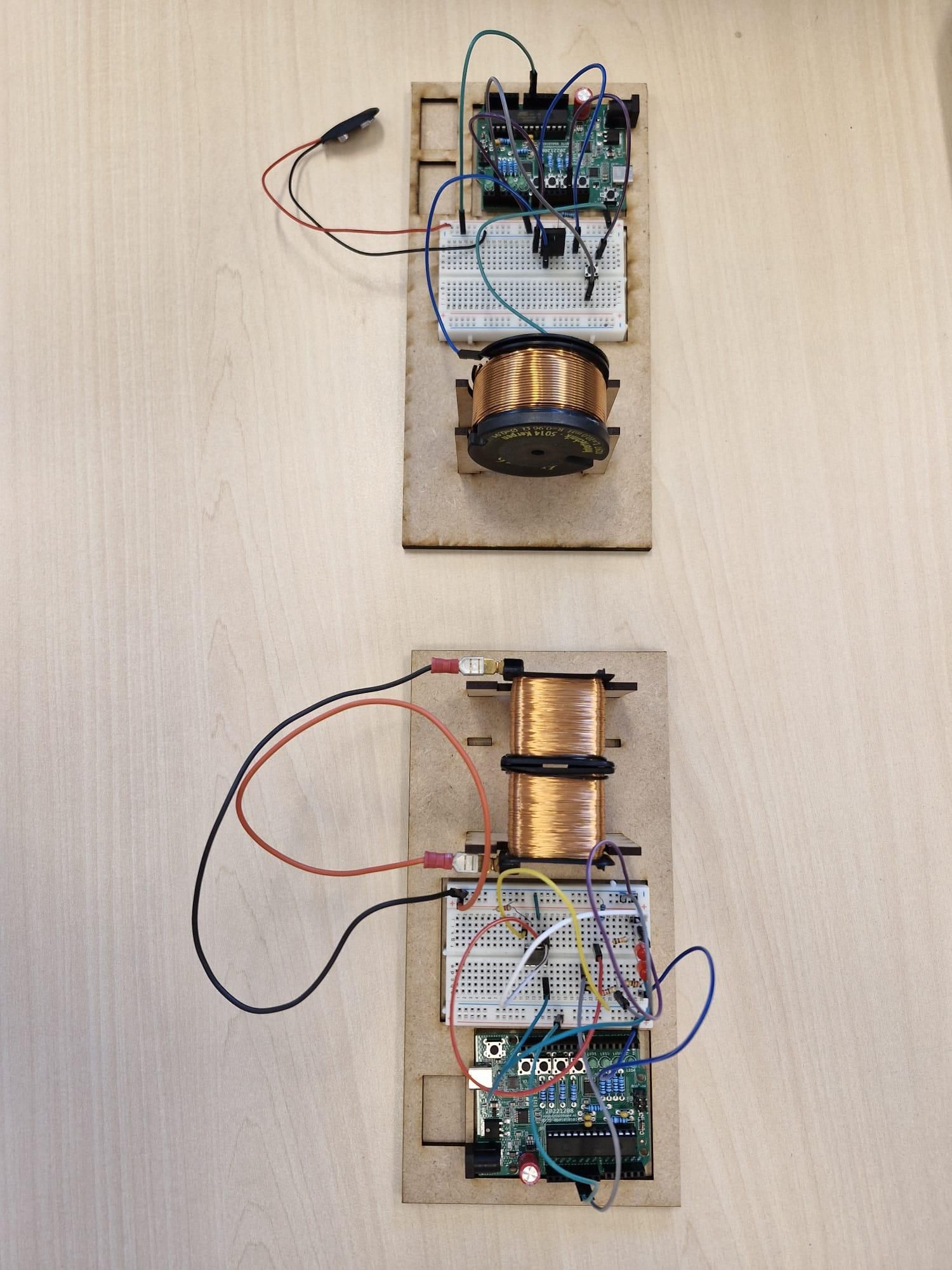

Wij hebben een systeem gemaakt dat draadloos morsecode kan versturen door middel van een magneetveld en de inductiespanning die dit opwekt. Dit systeem heeft 2 delen: de zendkant en de ontvangkant. Beide delen hebben een spoel aangesloten op een elektrisch circuit.

Supplies

  1. 3x 9V batterij
  2. 2x arduino uno
  3. 2x breadboard
  4. 2x spoel(zo sterk mogelijk, hoe sterker op hoe grotere afstand dit zal werken)
  5. 1x opamp
  6. 1x mosfet(IRLI530G)
  7. 1x condensator 100 nF
  8. 1x knopje
  9. 2x ledje
  10. 2x 100 ohm weerstand
  11. 3x 220 ohm weerstand
  12. 1x 10 kiloohm weerstand
  13. 4x male-female draadjes
  14. 13x male- male draadjes
  15. usb-c kabel
  16. 3x barrel jack


Voor de bordjes om ze vast te houden(optioneel):

  1. 3mm MDF (20x30cm)
  2. Lasersnijder
  3. houtlijm

Voorbereiden Bordjes(optioneel)

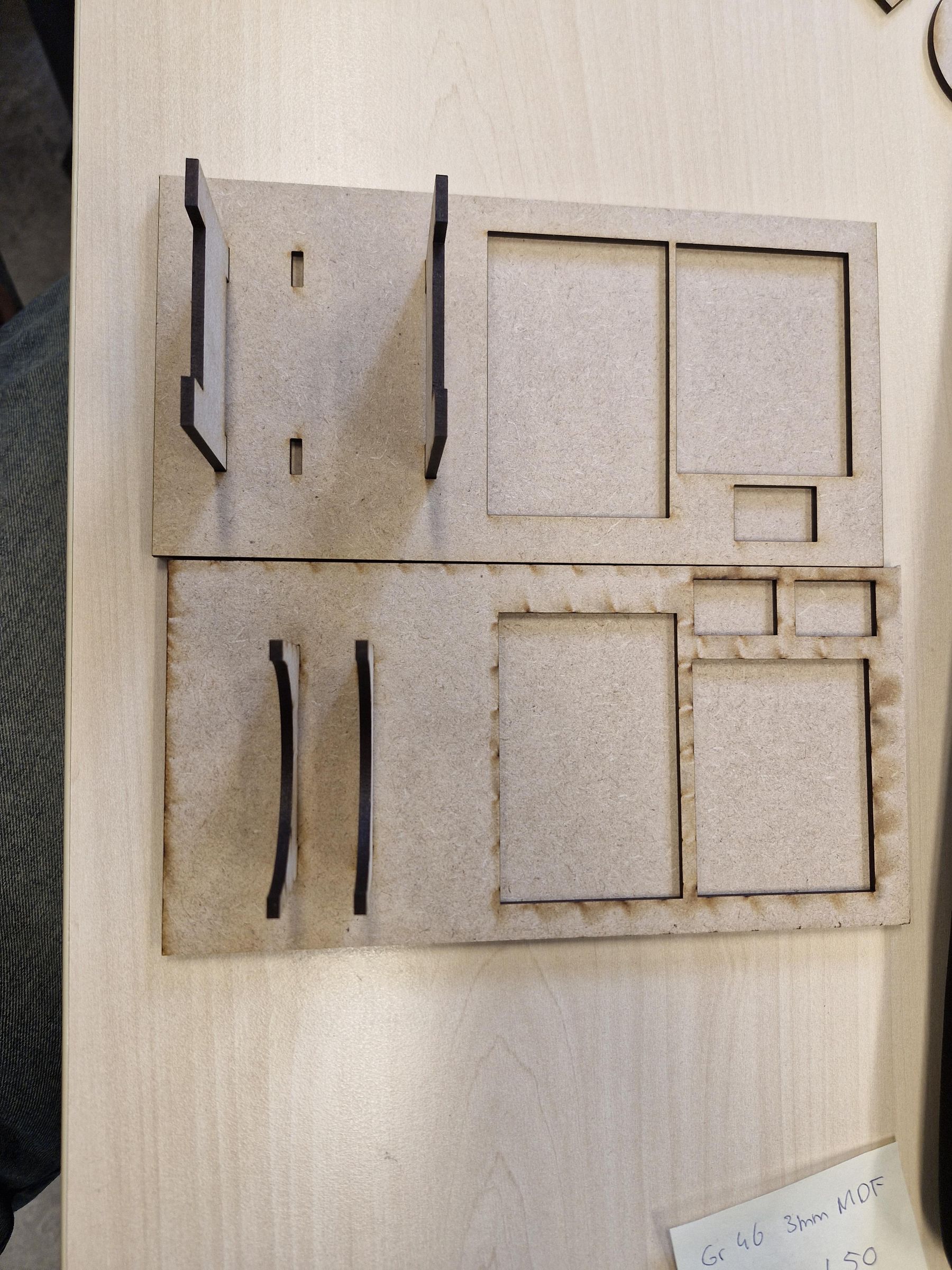

print het onderstaande document met een lasersnijder, pas hierbij de dimensies van de spoelhouders (rechts in het document) aan zodat jouw spoelen hierop passen. Pas ook zo nodig de locatie van de gaten voor de spoelhouders in de bordjes aan naar de benodigde afmetingen voor jouw spoel.

In Elkaar Zetten Bordjes (optioneel)

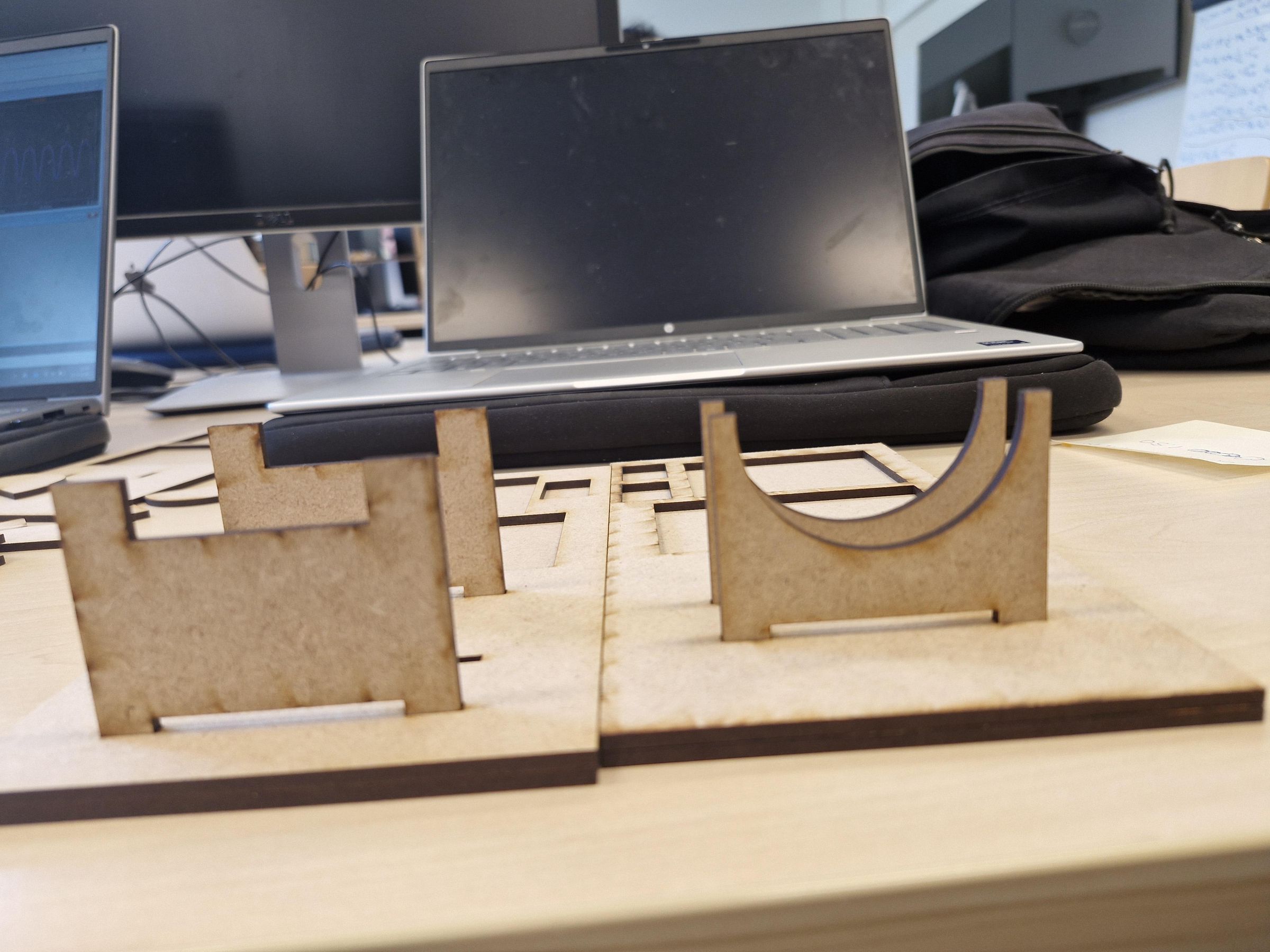

lijm met houtlijm op de massieve onderplaten op de platen met cutouts. Lijm vervolgens in de kleine rechthoekige gaten de spoelhouders, zoals te zien in de afbeelding

Bouw De Ontvanger

Schermafbeelding 2026-06-19 094739.png

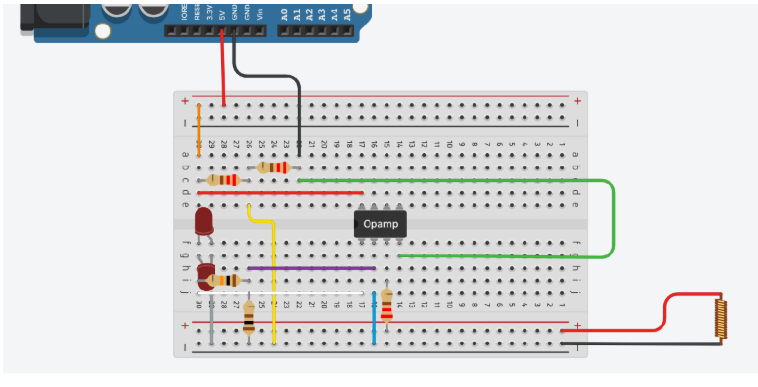

Bouw de bovenstaande stroomkring na door middel van de volgende stappen:

1. Voedingsrails aansluiten

  1. Arduino 5V aansluiten op de bovenste plus rail.
  2. Arduino GND aansluiten op de bovenste rij 22.

2. Opamp plaatsen

  1. Plaats de 8-pins opamp over de middensleuf op rijen 14 t/m 17 met de inkeping op rij 17.

3. Weerstanden boven plaatsen

  1. Weerstand 220ohm 1: tussen rij 30 en 26 (bovenste helft).
  2. Weerstand 220 ohm 2: tussen rij 26 en 22 (bovenste helft).

4. Draden boven plaatsen

  1. Een draad van de plusrail naar rij 30.
  2. Een draad van rij 30 naar 17.
  3. Een draad van rij 22 naar 14 onderkant.

5. LEDs links plaatsen

  1. Bovenste LED rij 29 en 30 onder de middensleuf, met het lange pootje in 30.
  2. Onderste LED rij 29 en 30 onder de middensleuf, met het lange pootje in 29.

6. Draden midden

  1. Een draad van rij 26 (boven) naar minrail (onder).
  2. Een draad van ongeveer rij 26 naar 16 onder de middensleuf.

7. Weerstanden onder plaatsen

  1. Weerstand 100Ohm links onder tussen ongeveer rij 26 en de onderste min -rail.
  2. Weerstand 220Ohm rechts onder tussen ongeveer rij 15 en de onderste plusrail.
  3. Weerstand 10kOhmu tussen rij 30 en 26

8. Draden Onder

  1. Een verticale draad bij rij 16 naar de onderste min rail.
  2. Een horizontale draad van rij 30 naar 17

9. Spoel aansluiten

  1. Een draad van de spoel naar de onderste plusrail.
  2. Een draad van de spoel naar de onderste minrail.


Bouw De Zender

Schermafbeelding 2026-06-19 100010.png

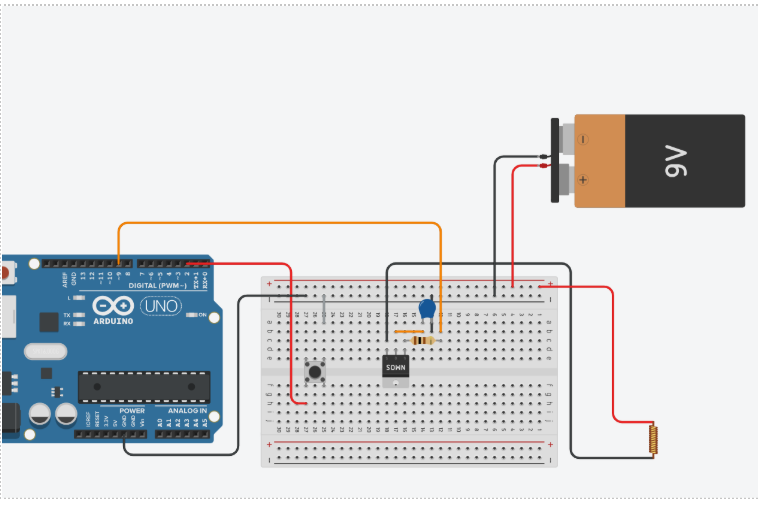

Bouw de stroomkring te zien op de afbeelding na door middel van de volgende stappen:

  1. Plaats de MOSFET op het breadboard (op bijvoorbeeld pin c11, 12 en 13).
  2. Verbind de GND van de Arduino met de negatieve rail van het breadboard.
  3. Verbind de minpool van de 9 V-batterij met dezelfde negatieve rail.
  4. Verbind één kant van de zendspoel met de pluspool van de 9 V-batterij.
  5. Verbind de andere kant van de spoel met de drain van de MOSFET.
  6. Verbind de source van de MOSFET met de negatieve rail.
  7. Verbind de gate van de MOSFET met een digitale uitgang van de Arduino met daartussen een weerstand van 100 ohm (deze dus op pin a8 en a11).
  8. Zet een knop over het midden stuk van het breadboard (bijvoorbeeld op pinnen e4, e6, f4 en f6) en verbind de linker kant (hier e-kant) met GND van de arduino en de rechterkant (hier f-kant) met pin 2 van de arduino.
  9. Zet ook nog een condensator parallel aan de spoel (dus bijvoorbeeld op pin a12 en a 15)


Programeer De Arduino

Download deze arduino code en zet deze op je arduino aan de zendkant met een usb-c kabel.

Sluit De Batterijen Aan

Sluit met de barrel jacks de batterijen aan op de arduinos. Nu is je morsecode transmitter klaar voor gebruik!
