Ensamble De Mueble Modular En MDF

En este proyecto se desarrolló un mueble modular fabricado mediante corte CNC, utilizando piezas planas de MDF que se ensamblan entre sí por medio de ranuras, encastres y un sistema tipo peine lateral. La propuesta busca explorar cómo el diseño digital puede convertirse en un objeto físico funcional, fácil de armar, transportar y reproducir.

El mueble fue diseñado como una pieza de mobiliario experimental que combina una superficie principal, apoyos laterales, respaldos y elementos de soporte. Su lógica se basa en el principio de fabricación digital tipo flat-pack, es decir, piezas cortadas en placas planas que después se unen sin necesidad de sistemas complejos de construcción.

Durante el proceso se realizó primero un modelo a escala 1:5 para comprobar proporciones, ensambles y estabilidad. Posteriormente, se fabricó un prototipo final en MDF, ajustando detalles de encastre, firmeza y lectura formal del objeto.

Para este proyecto se utilizaron materiales simples y accesibles, adecuados para fabricación digital y pruebas de mobiliario.

Materiales principales:

1. MDF para el modelo a escala 1:5.
2. MDF para el prototipo final.
3. Pegamento blanco o adhesivo para madera, en caso de requerir refuerzo.
4. Lija fina para limpiar bordes.
5. Tornillos pequeños, solamente si se desea reforzar alguna unión.
6. Barniz o sellador, opcional para acabado final.

El MDF fue elegido porque es un material económico, fácil de cortar en CNC y permite obtener piezas limpias con buena precisión en los ensambles.

El primer paso fue diseñar el mueble en un software CAD, considerando que todas las piezas debían poder fabricarse a partir de placas planas de MDF. Para esto, se dibujaron las piezas principales del mueble: la base, los apoyos laterales, el respaldo, los elementos verticales de soporte y las piezas tipo peine que funcionan como sistema estructural lateral.

El diseño se pensó para que las piezas se ensamblaran mediante ranuras y encastres. Esto permitió reducir el uso de tornillos o pegamento, haciendo que el mueble pudiera armarse de manera más limpia y entendible.

Después de terminar el diseño, las piezas se organizaron en una plantilla de corte. En esta etapa fue importante acomodar todas las piezas dentro del área útil del material, dejando separación suficiente entre cada una para evitar errores durante el corte.

También se revisaron los espesores del material para que las ranuras coincidieran correctamente con las piezas que debían entrar en ellas. Este paso fue muy importante, porque si las ranuras son muy pequeñas, las piezas no entran; y si son muy grandes, el mueble pierde estabilidad.

Consideraciones importantes:

1. Revisar el grosor real del MDF.
2. Ajustar las ranuras según el espesor del material.
3. Separar correctamente las piezas en el archivo.
4. Marcar las piezas para identificar su posición durante el armado.
5. Evitar piezas demasiado delgadas que puedan romperse.

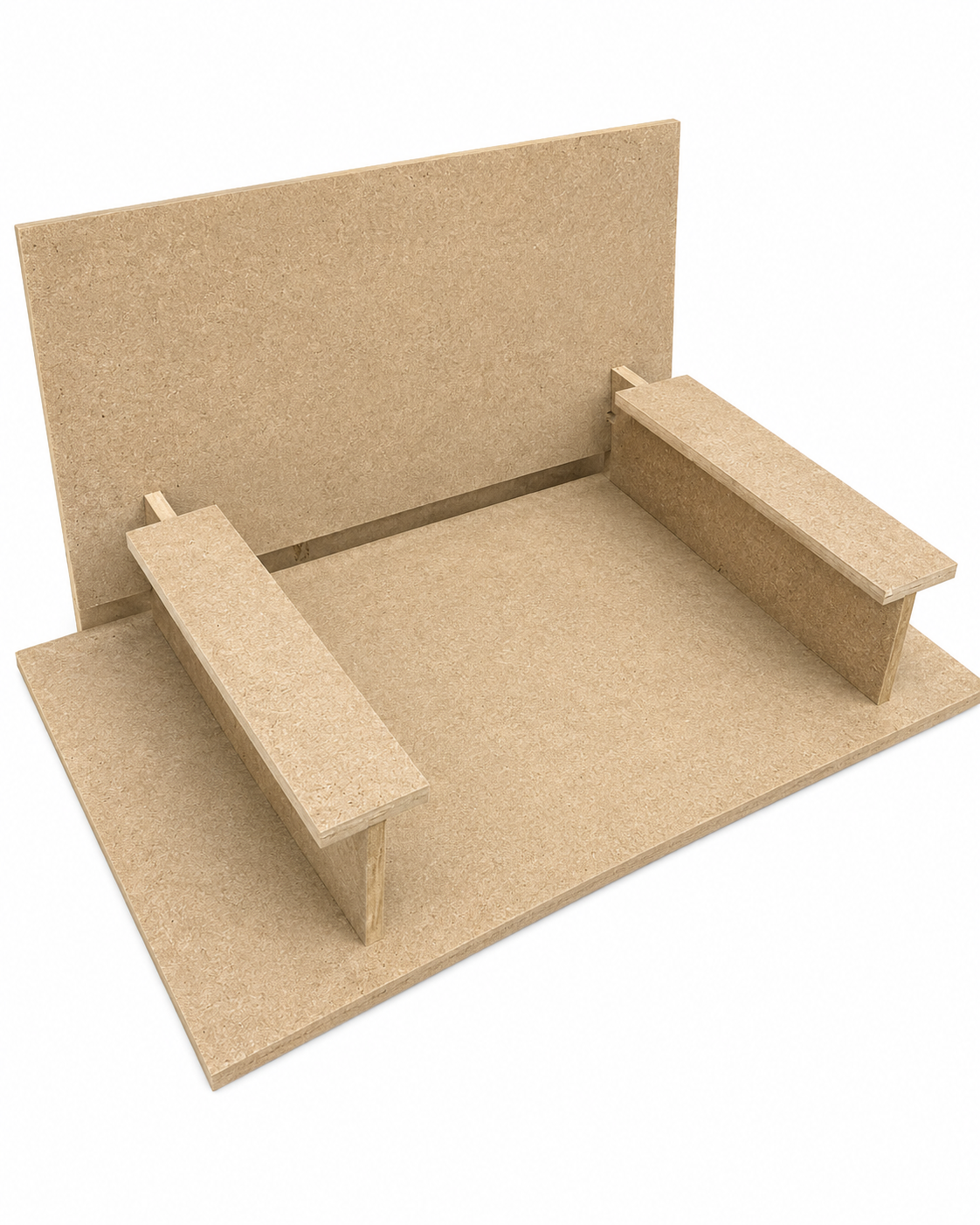

Antes de fabricar el prototipo final, se realizó un modelo a escala 1:5. Este modelo permitió verificar la forma general del mueble, la proporción de las piezas y la lógica de ensamble.

El modelo pequeño ayudó a entender si el sistema lateral tipo peine funcionaba correctamente y si las piezas verticales daban suficiente soporte a la superficie principal. También permitió identificar detalles que podían mejorarse antes de pasar al tamaño final.

El sistema de ensamble se basa en piezas planas que se intersectan entre sí mediante ranuras. Las piezas laterales tienen una forma repetitiva tipo peine, que permite generar una estructura visualmente ligera, pero con varios puntos de apoyo.

La superficie principal se coloca sobre los elementos de soporte, mientras que los laterales ayudan a dar estabilidad al conjunto. El respaldo funciona como una pieza vertical que cierra el diseño y le da mayor rigidez visual y estructural.

Las piezas superiores laterales funcionan como apoyos o divisiones, generando una lectura más clara del objeto y reforzando la idea de mobiliario modular.

Lógica del ensamble:

1. Primero se colocan las piezas laterales principales.
2. Después se insertan los apoyos verticales inferiores.
3. Luego se coloca la superficie horizontal principal.
4. Posteriormente se agregan las piezas tipo brazo o división superior.
5. Finalmente se coloca el respaldo vertical.
6. Se revisa que todas las uniones estén alineadas y firmes.

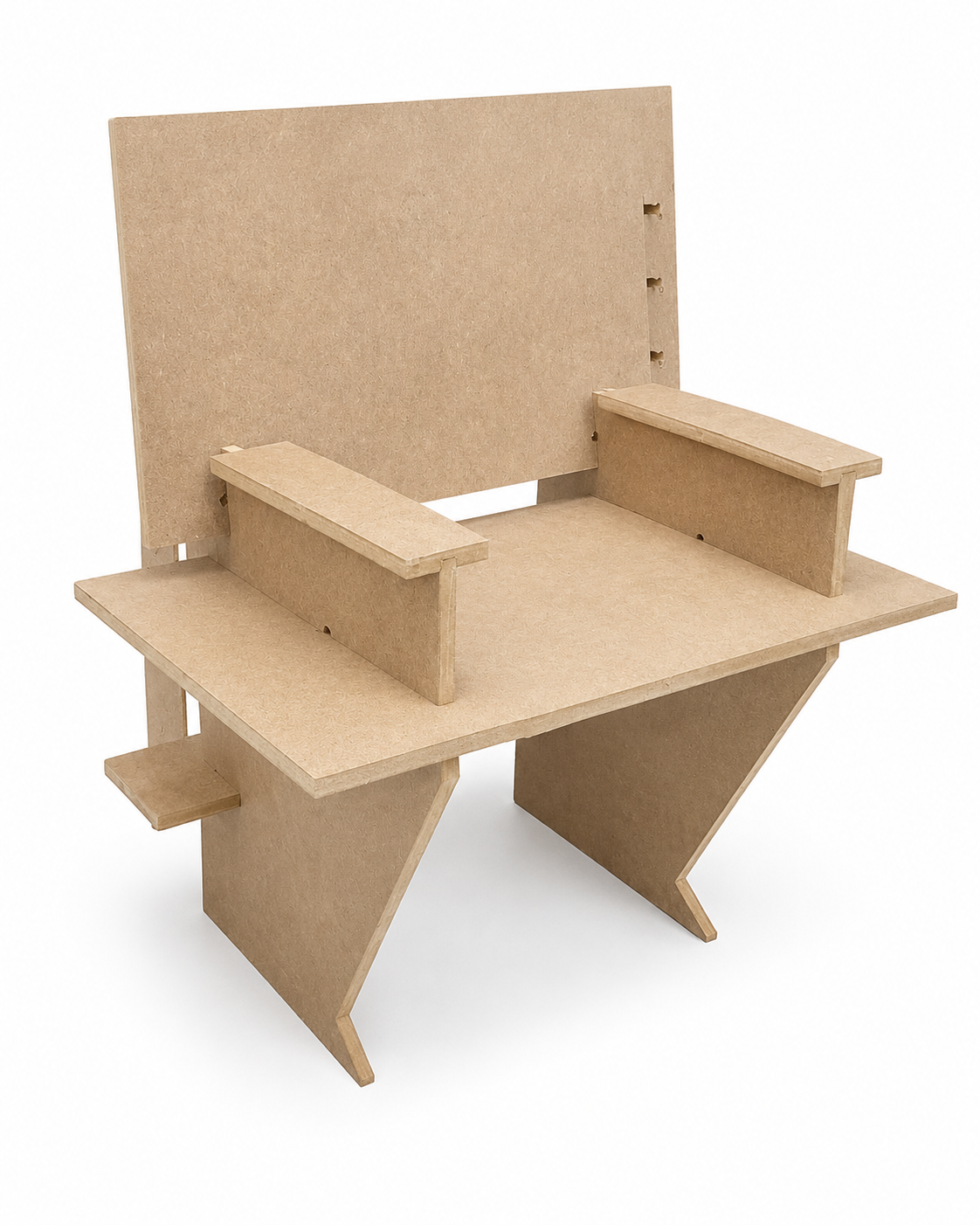

Una vez comprobado el modelo a escala, se fabricó el prototipo final en MDF. Para esta etapa se usaron piezas de mayor tamaño, por lo que fue necesario cuidar más la estabilidad, el ajuste de las ranuras y la resistencia de los apoyos.

El prototipo final conserva la misma lógica del modelo pequeño, pero con piezas más gruesas y proporciones más cercanas a un objeto de mobiliario real. Durante el armado se verificó que la base quedara nivelada y que los apoyos laterales soportaran correctamente la superficie principal.

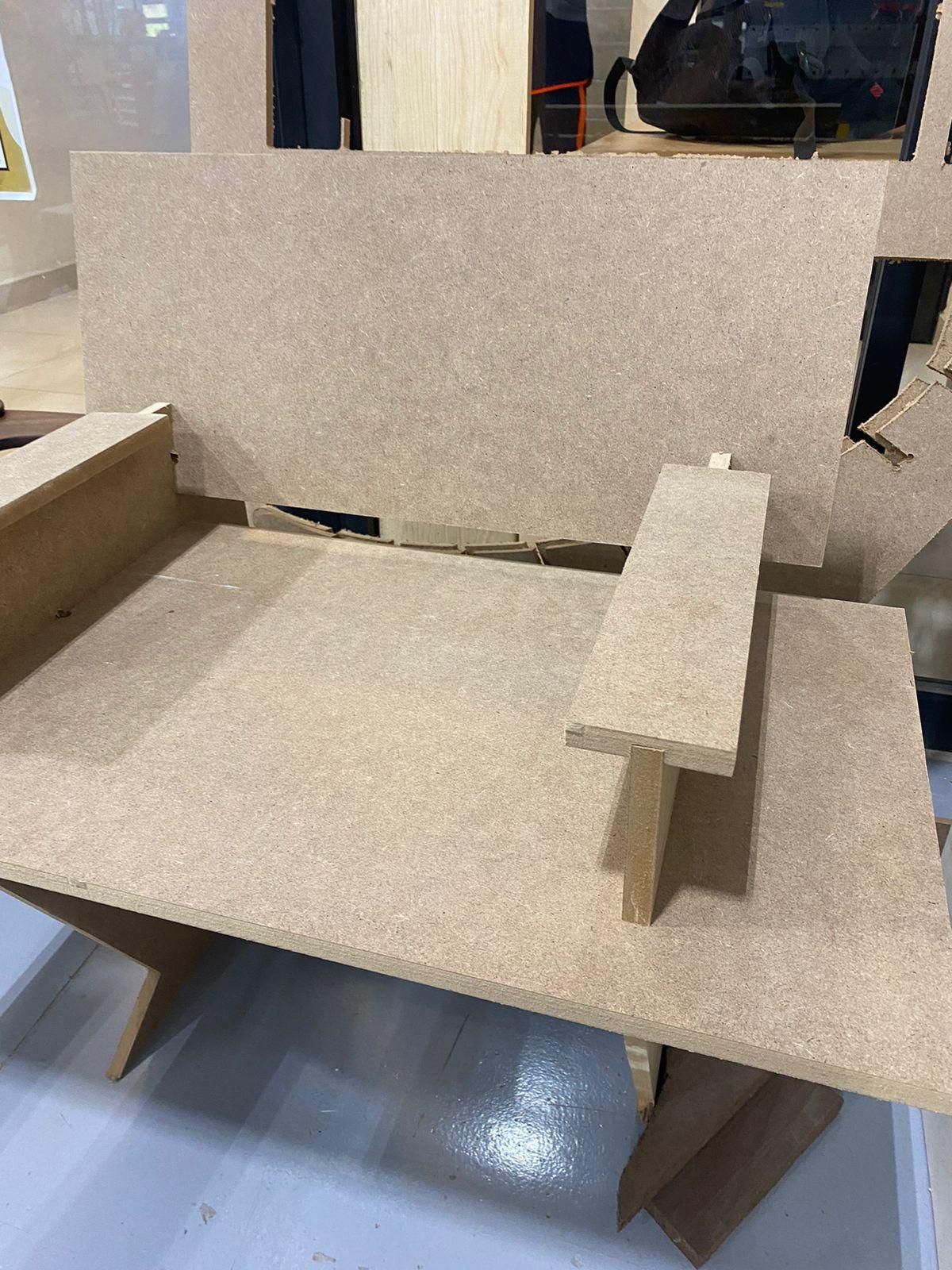

Para ensamblar el prototipo final, se comenzó colocando las piezas inferiores de soporte. Después se integró la superficie principal, procurando que quedara bien apoyada sobre las piezas verticales.

Posteriormente se colocaron los elementos laterales y el respaldo. Las piezas se fueron ajustando manualmente para que entraran correctamente en las ranuras. En caso de que alguna unión quedara demasiado justa, se lijó ligeramente el borde para facilitar el ensamble.

El resultado fue un mueble modular con una estructura clara, donde cada pieza cumple una función dentro del sistema.

El funcionamiento del mueble depende de la relación entre piezas horizontales y verticales. La superficie principal trabaja como plano de uso, mientras que los apoyos inferiores reciben la carga y la transmiten hacia el suelo.

Los laterales tipo peine funcionan como elementos de soporte y como detalle formal del diseño. Además de ayudar a estabilizar el mueble, generan una identidad visual más dinámica y muestran claramente la lógica de fabricación digital.

El respaldo y las piezas superiores ayudan a cerrar el diseño y a reforzar la composición del objeto. En conjunto, el mueble muestra cómo un sistema de piezas planas puede transformarse en un volumen tridimensional mediante encastres.
