Faraday Kooi Experiment

Dit is een audio verzender en ontvanger, waarmee je door middel van schakelaars audiosignalen met verschillende frequenties kan versturen en ontvangen.

Supplies

2x Arduino Uno

3x 9V batterij

1x 433 MHz transmitter receiver module

1x PAM 8610 versterker

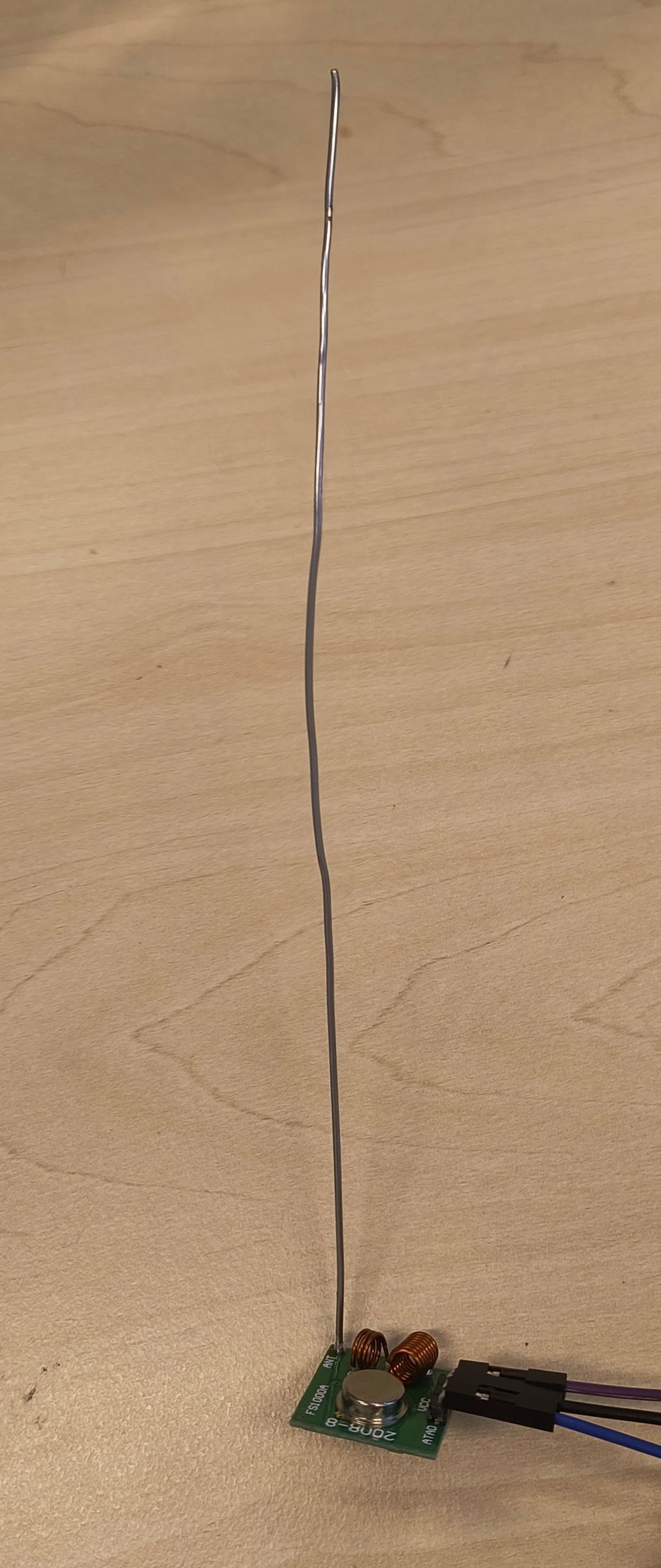

2x antenne 18 cm

Overig:

Piepschuim

Kippengaas

Krokodillenbekjes

Verzender

WhatsApp Image 2026-06-19 at 10.45.57.jpeg

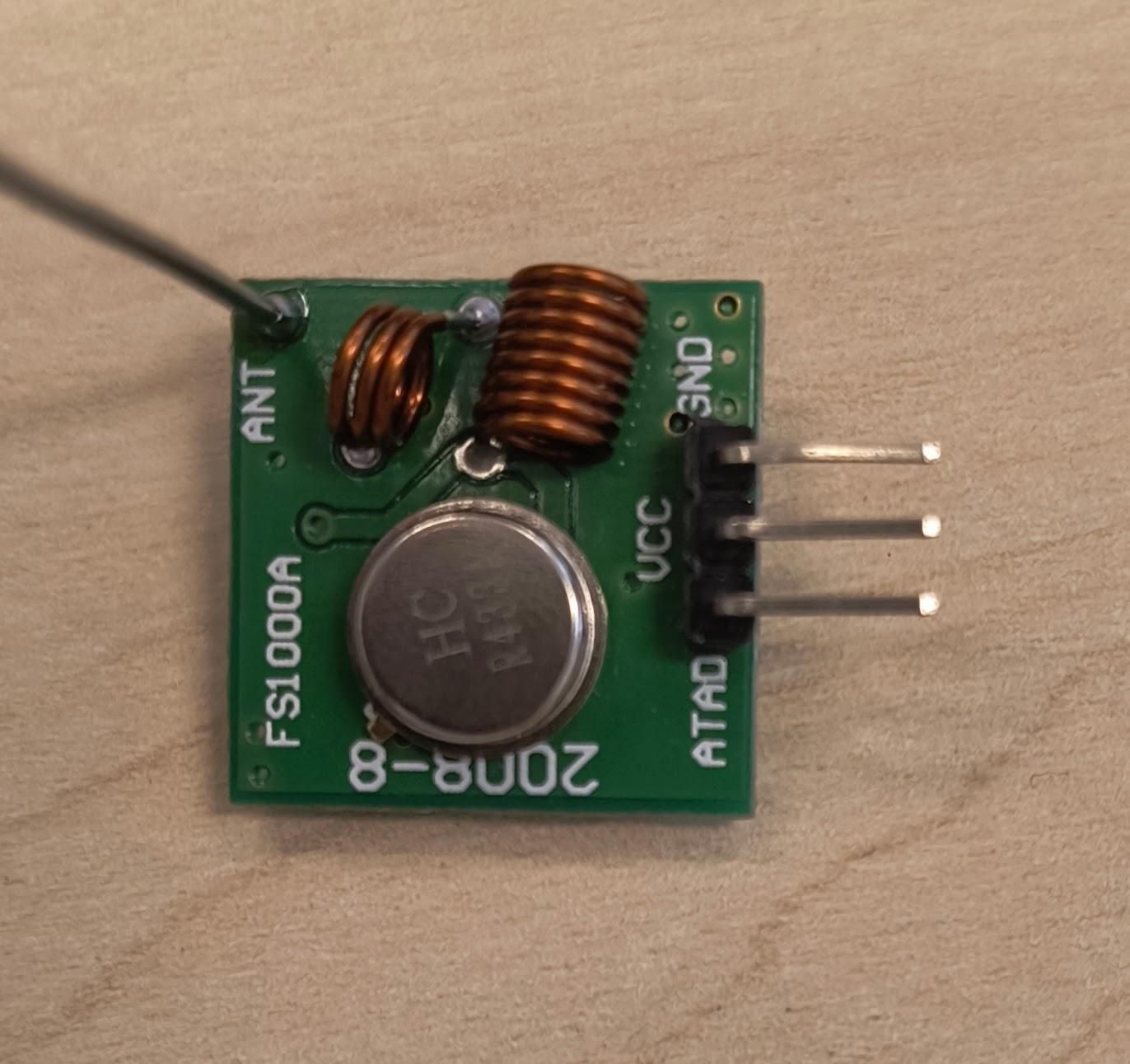

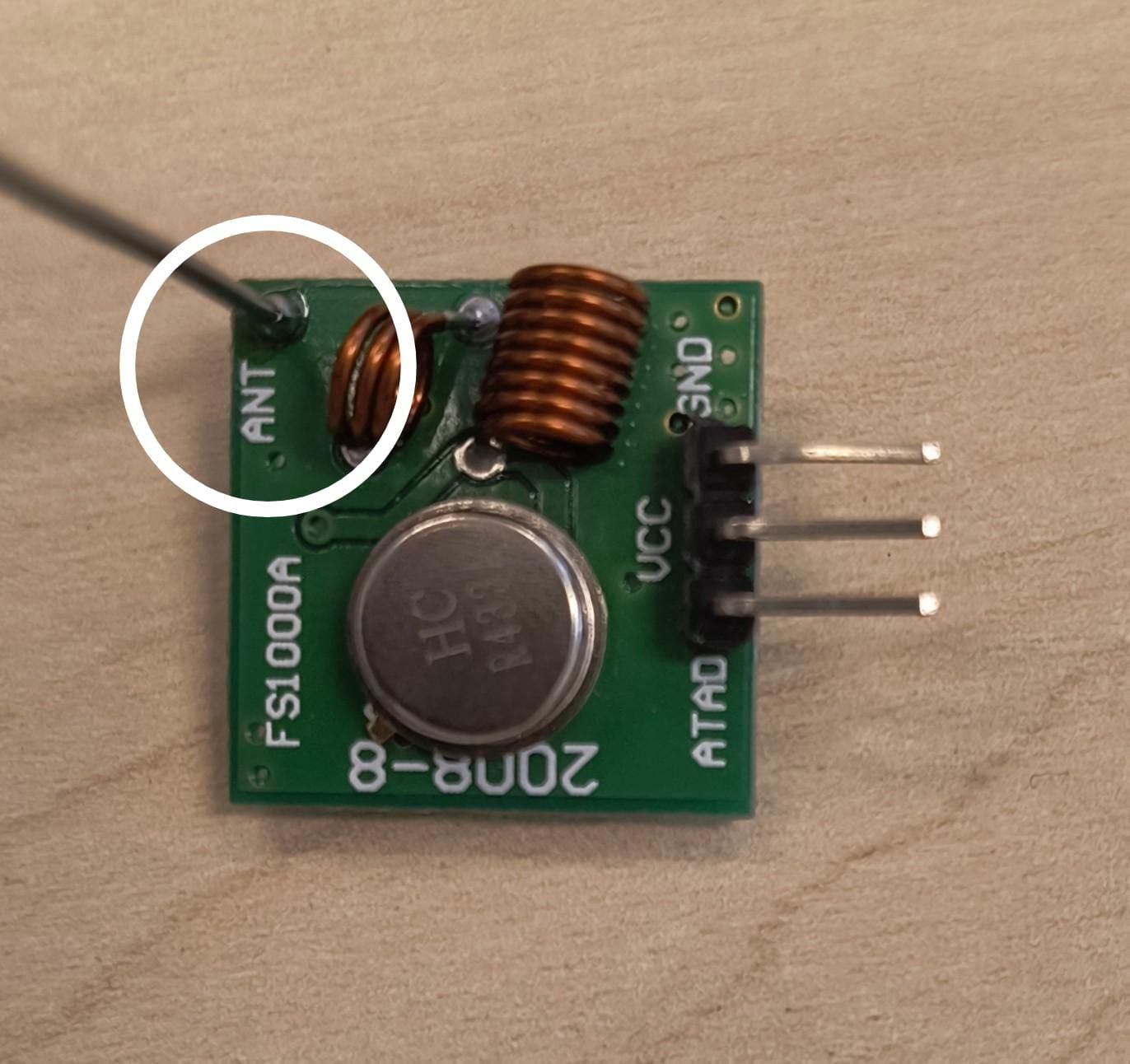

Maak de antenne vast aan de verzender, in de port met de label ANT.

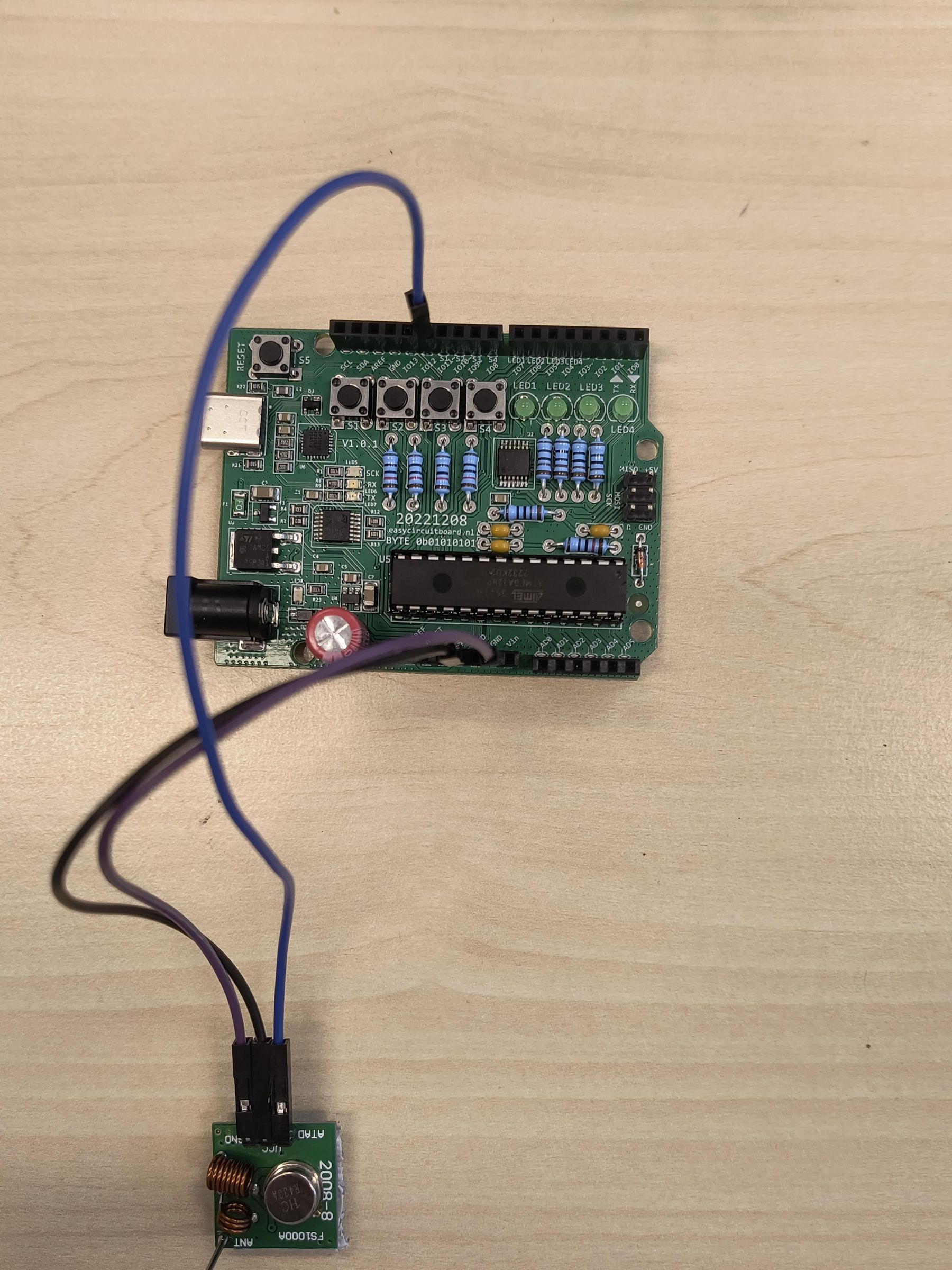

De 433MHz verzender wordt aangesloten op de Arduino door de GND van de verzender aan te sluiten op de GND van de Arduino, de VCC van de verzender gaat naar de 5V uitput van de Arduino en de DATA pin van de verzender gaat naar PIN 12 (zie foto).

Vervolgens kan de volgende code naar de Arduino geüpload worden:

const int rfPin = 12;

const int sw1 = 11;

const int sw2 = 10;

const int sw3 = 9;

const int sw4 = 8;

int f1 = 500;

int f2 = 1000;

int f3 = 2000;

int f4 = 4000;

void setup() {

pinMode(rfPin, OUTPUT);

pinMode(sw1, INPUT_PULLUP);

pinMode(sw2, INPUT_PULLUP);

pinMode(sw3, INPUT_PULLUP);

pinMode(sw4, INPUT_PULLUP);

}

void loop() {

int freq = 0;

// Check welke knop is ingedrukt

if (digitalRead(sw1) == LOW) {

freq = f1;

}

else if (digitalRead(sw2) == LOW) {

freq = f2;

}

else if (digitalRead(sw3) == LOW) {

freq = f3;

}

else if (digitalRead(sw4) == LOW) {

freq = f4;

}

else {

// Geen knop → zender uit

digitalWrite(rfPin, LOW);

return;

}

int halfPeriod = (1000000 / freq) / 2;

digitalWrite(rfPin, HIGH);

delayMicroseconds(halfPeriod);

digitalWrite(rfPin, LOW);

delayMicroseconds(halfPeriod);

}

Ontvanger

WhatsApp Image 2026-06-19 at 10.45.37.jpeg

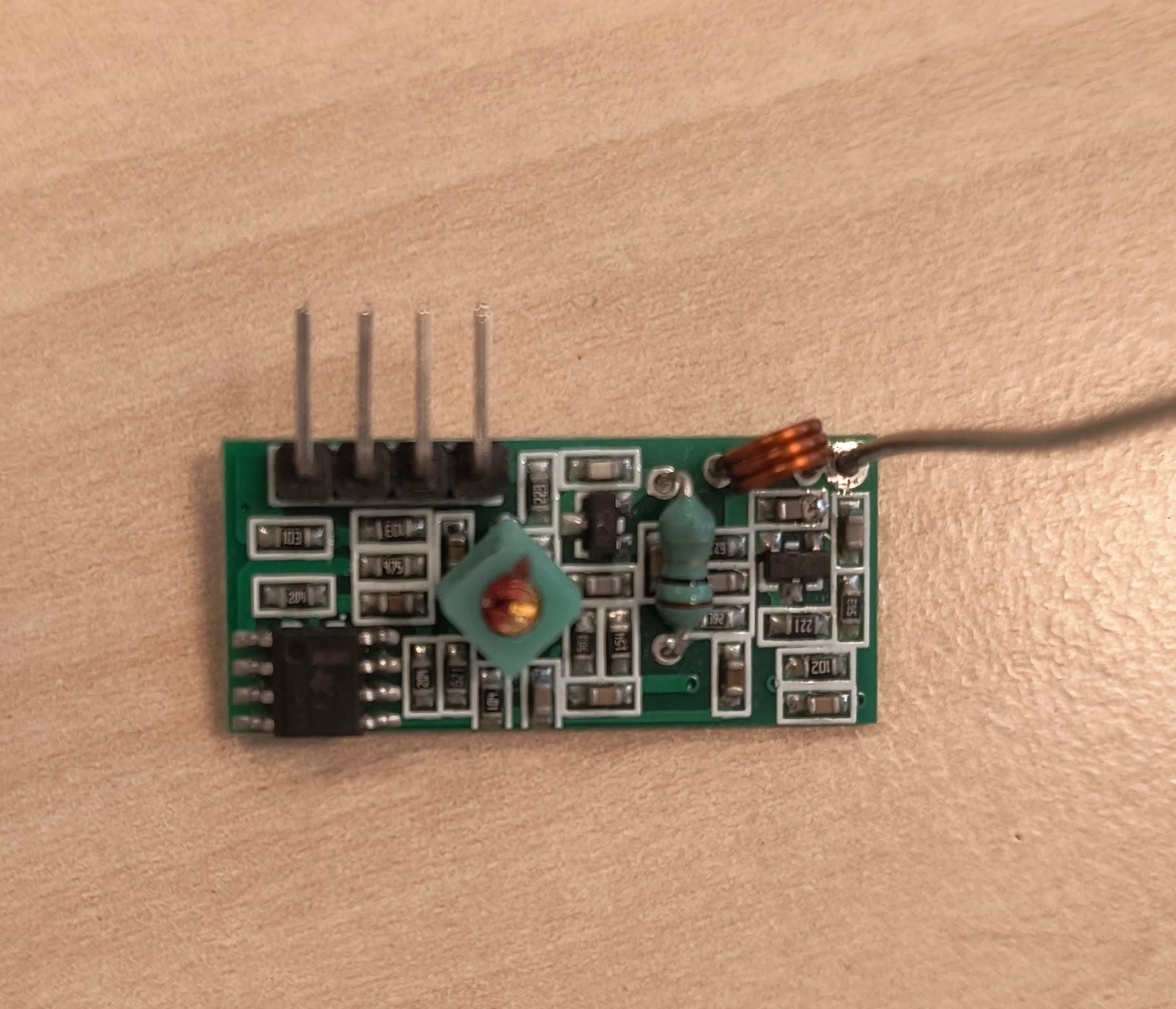

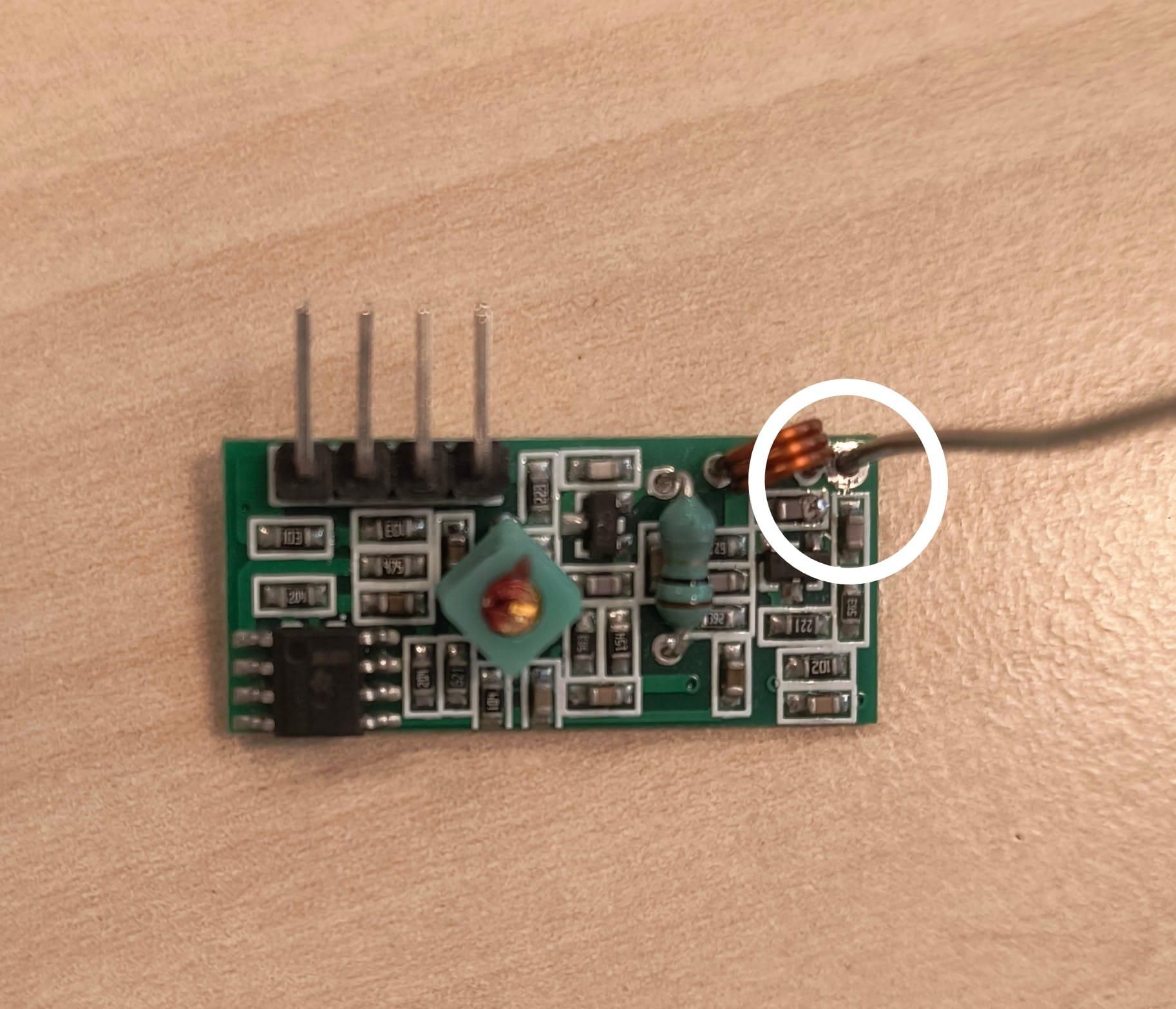

Maak de antenne vast aan de ontvanger, in de ANT port.

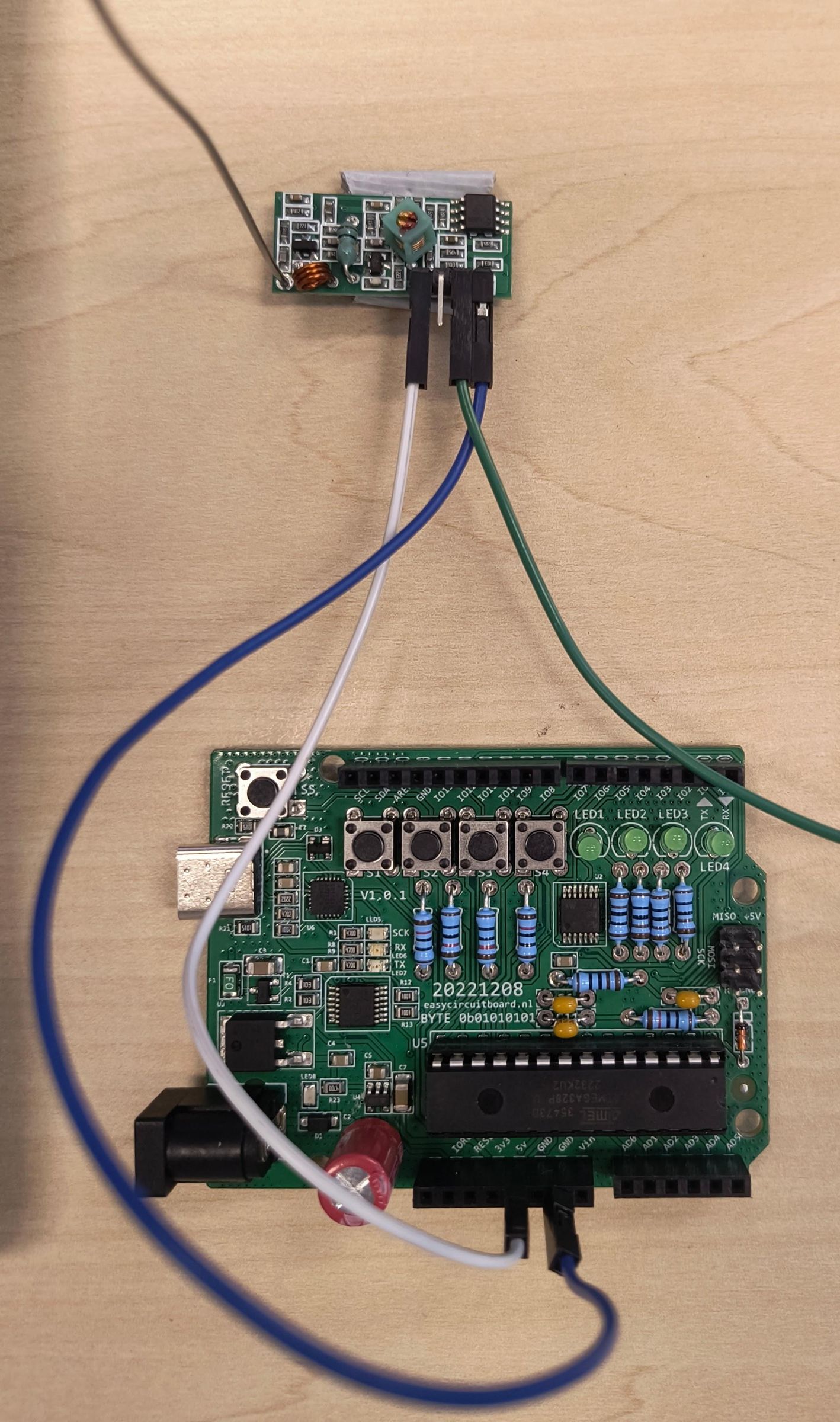

De 433 MHz ontvanger heeft een voeding van 5V nodig, dus er wordt een andere Arduino als voeding gebruikt. De VCC van de ontvanger wordt verbonden met de 5V van de Arduino, de GND wordt met GND verbonden (zie foto), en de Data pin wordt verbonden met de audio amplifier (zie stap 3).

Audio Amplifier En Speaker

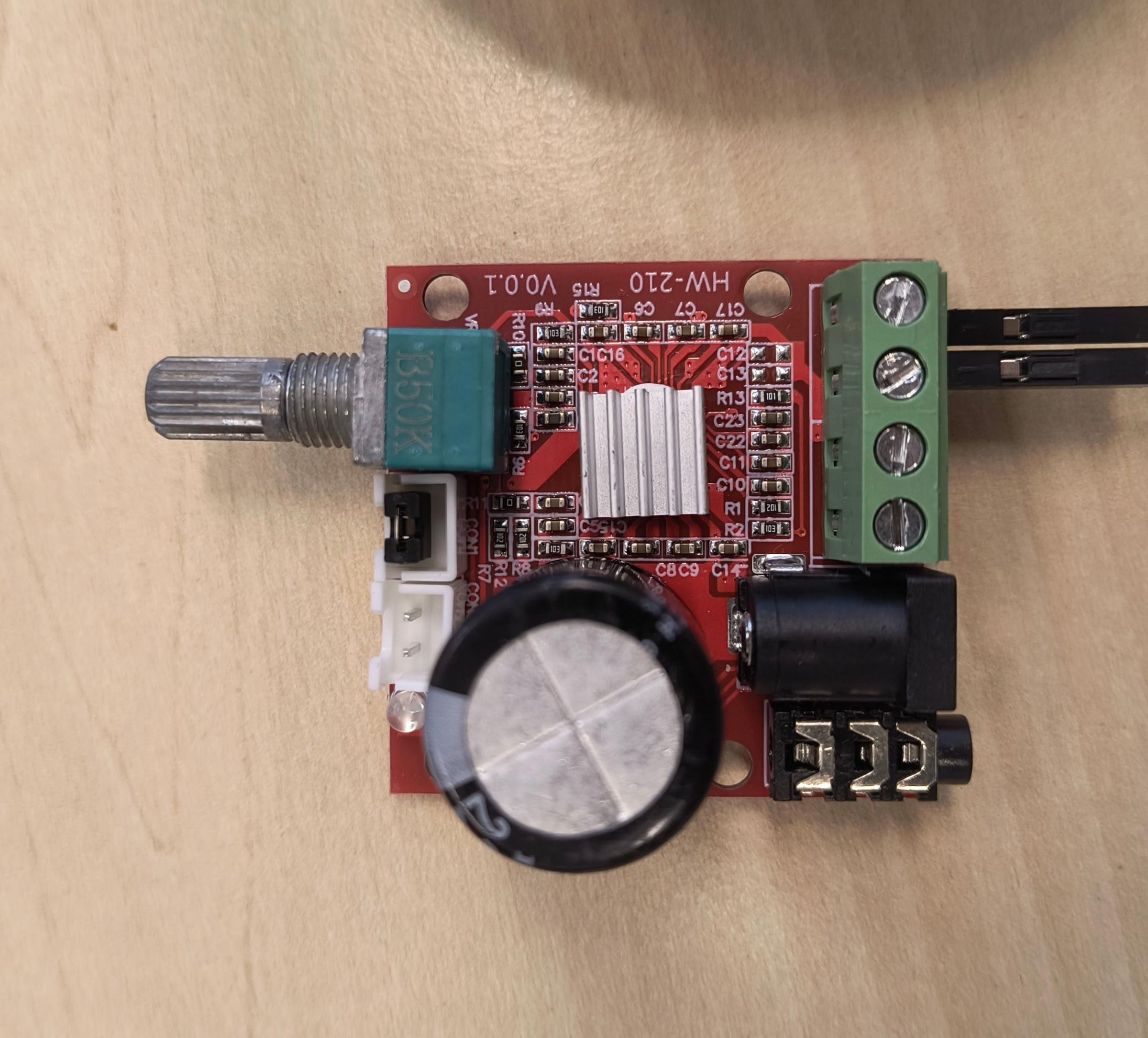

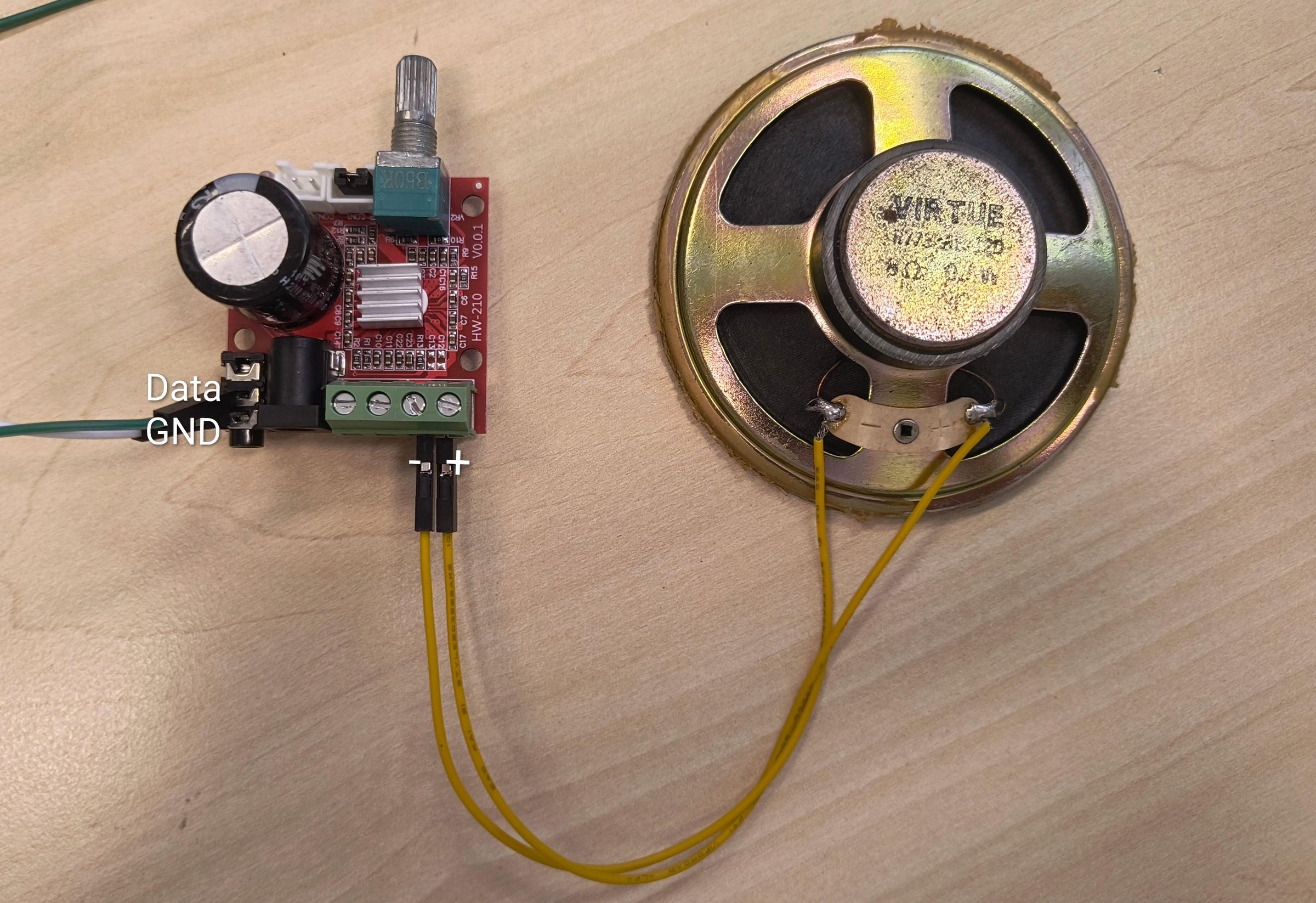

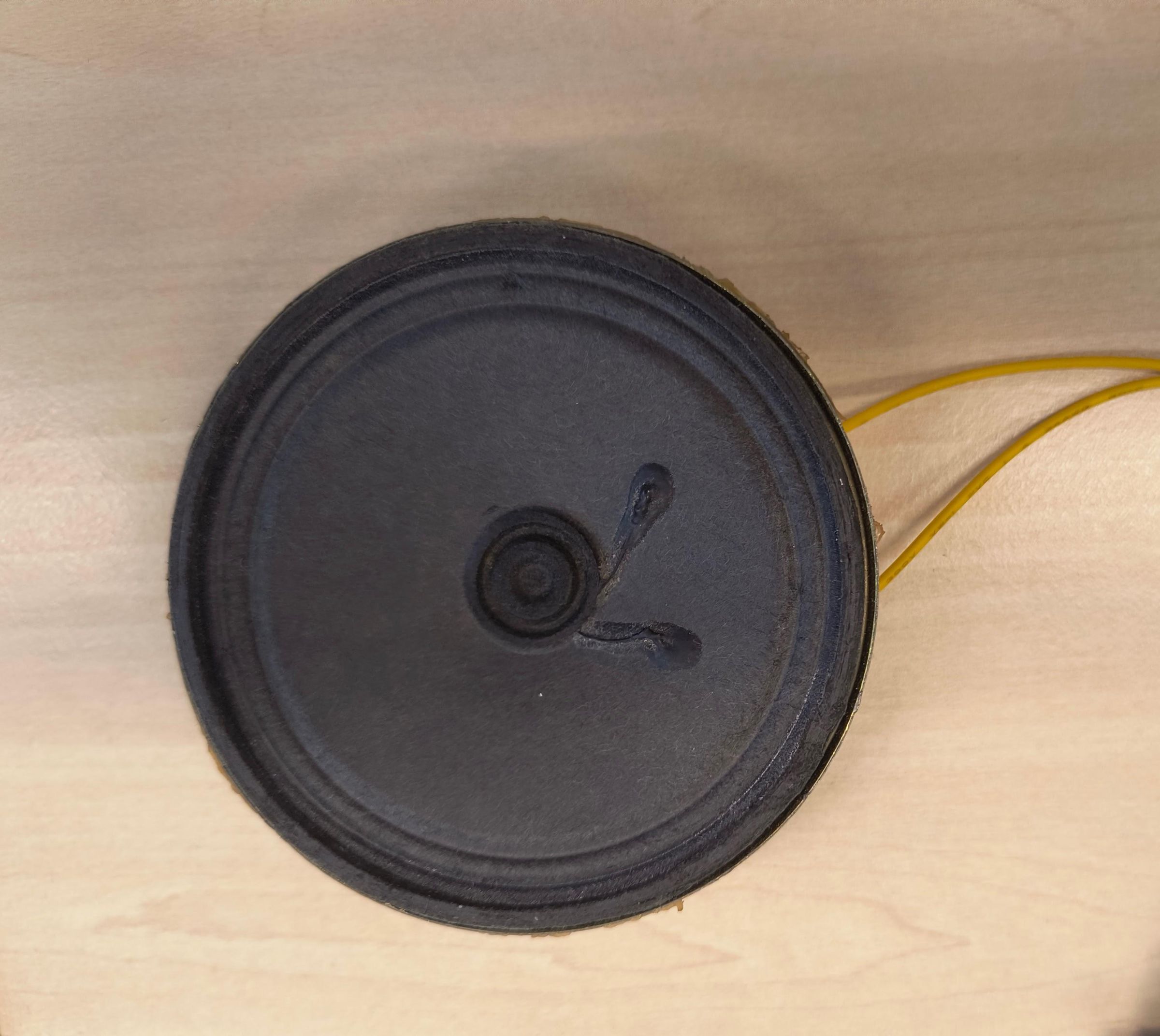

Verbind de + en - van de speaker met de + en - van de versterker (zie foto), verbind de GND van de versterker met GND en de aangegeven data ingang met de data pin van de ontvanger (zie foto).

De versterker moet aangesloten worden op een 9V batterij.

Faraday Kooi

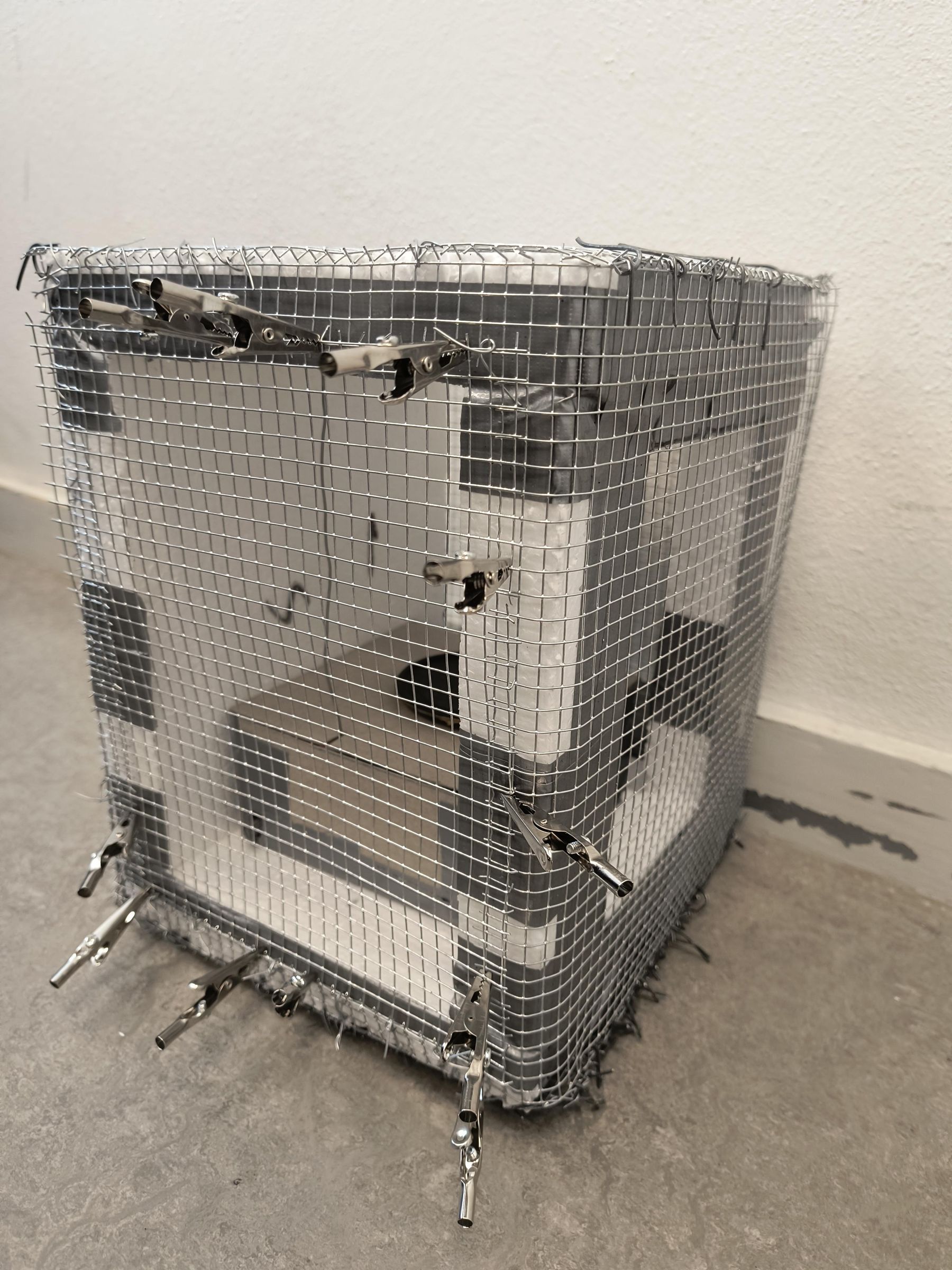

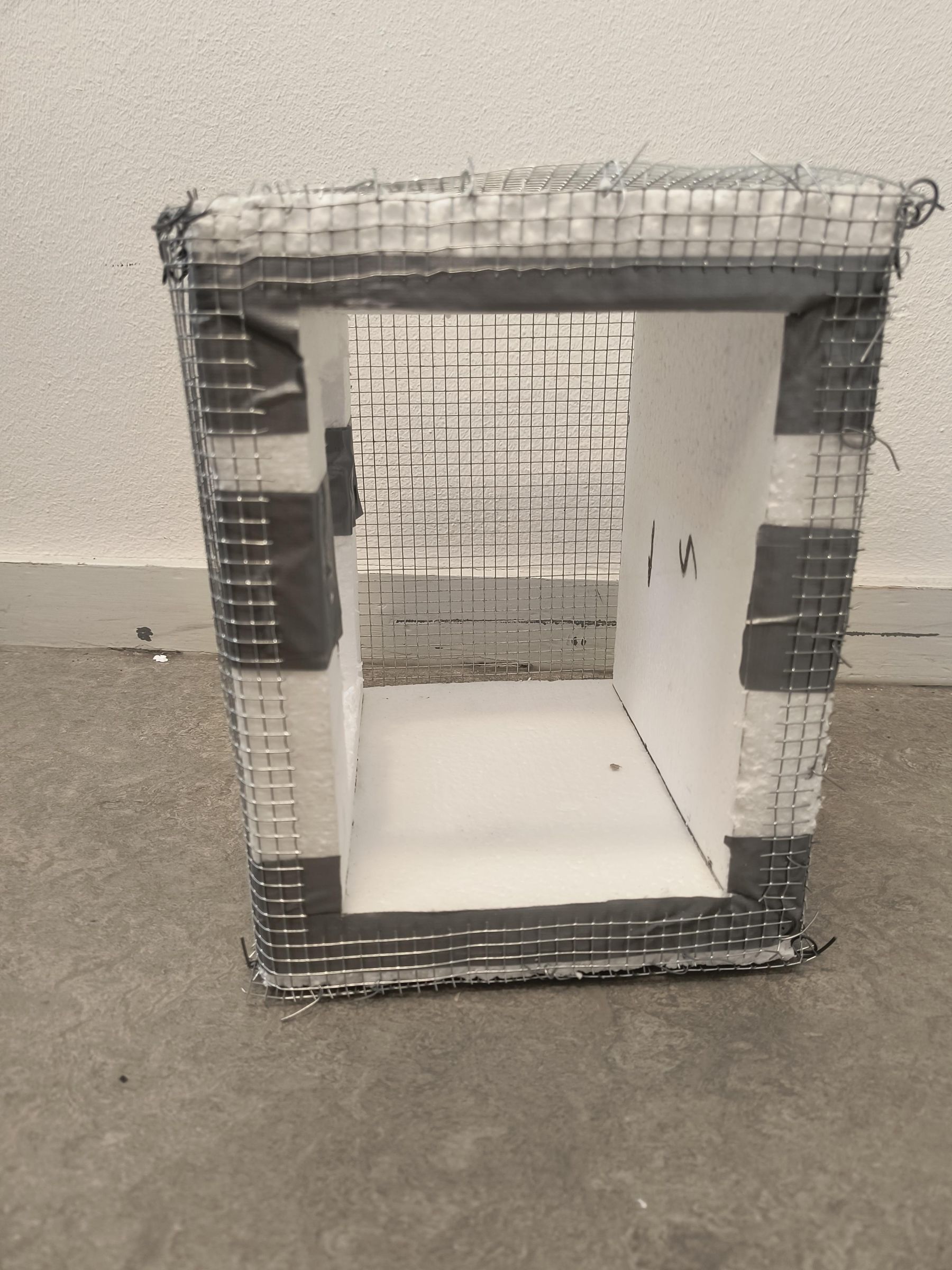

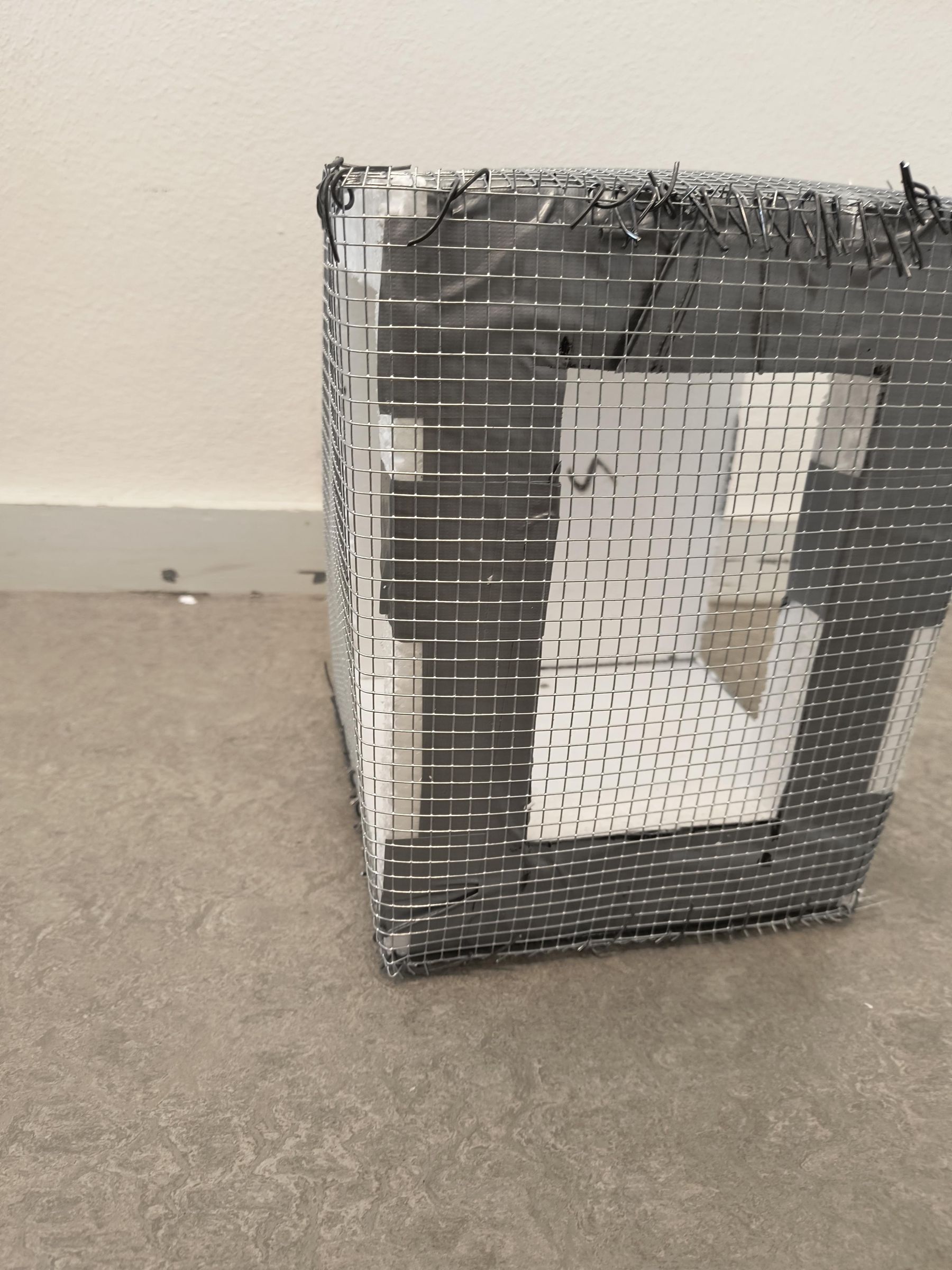

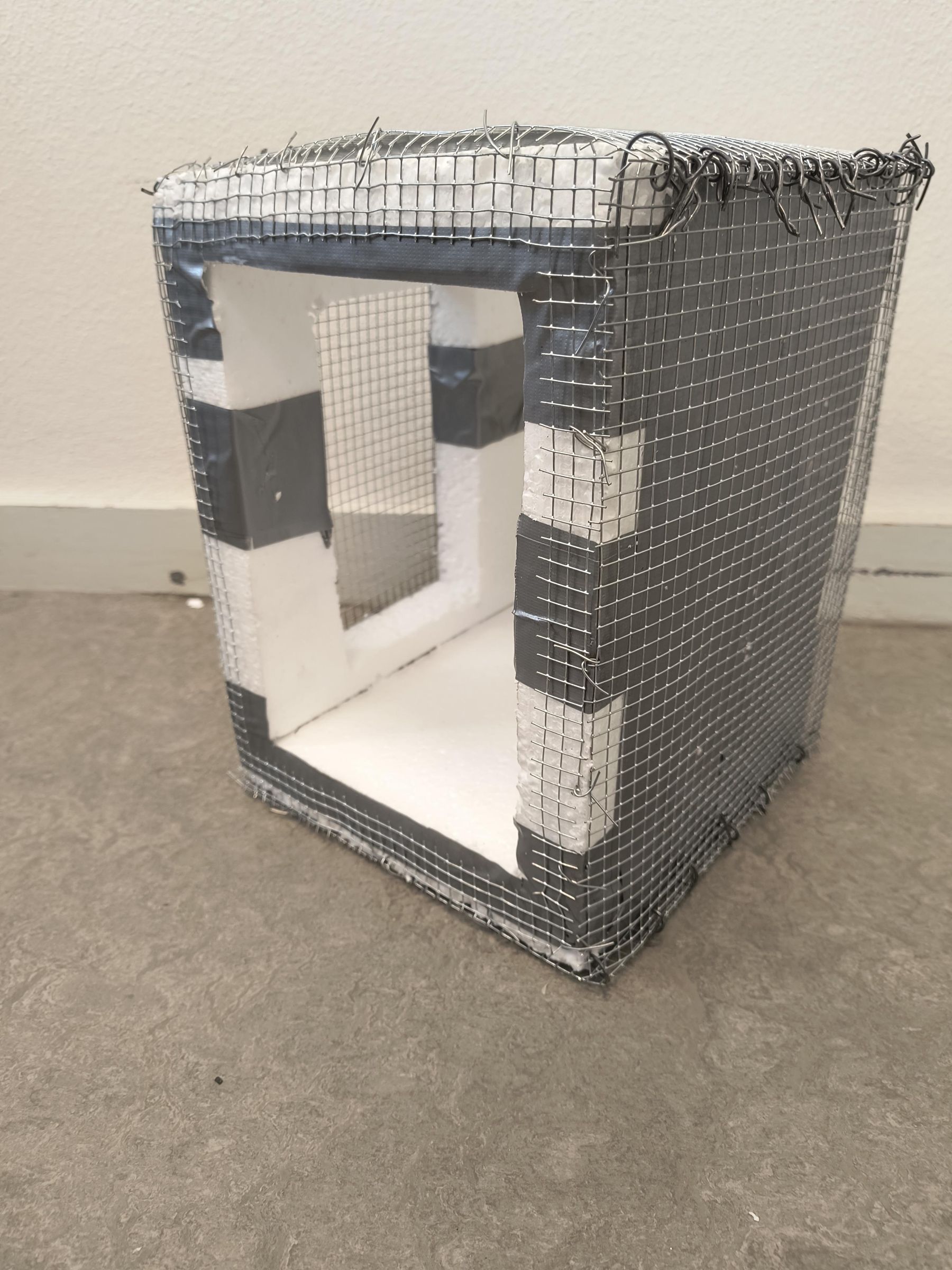

Maak met piepschuim een box van 20x20x25 cm, houd één kant open zodat de ontvanger er nog ingezet kan worden. In de andere kanten kunnen gaten gemaakt worden zodat er nog naar binnen gekeken kan worden.

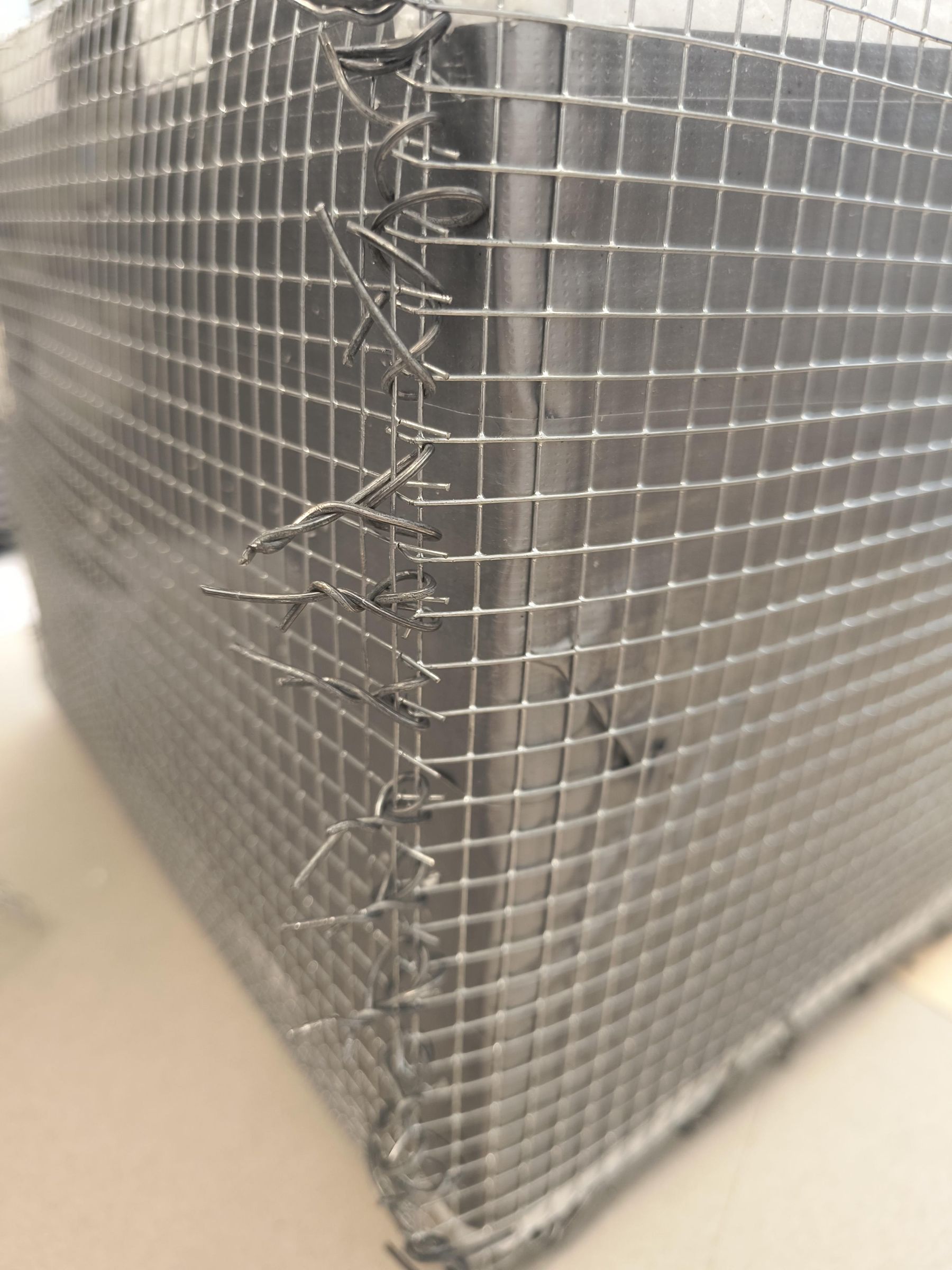

Omwikkel de doos van piepschuim met kippengaas, maar laat ook weer 1 kant open, maak de eindes aan elkaar met stukjes ijzerdraad. Draag handschoenen, want het gaas heeft scherpe randen!

met het resterende gaas maak je een stuk gaas wat zo groot is dat het over de open kant past, deze kan vastgezet worden met krokodillenbekjes.

Als de ontvanger in de Faraday kooi zit kan deze het signaal van de verzender niet meer ontvanger en zal er dus ook geen geluid gemaakt worden als het signaal verzonden wordt.
