Hoogtedetector Via Geluidsweerkaatsing

Hier is een handleiding voor het maken van een hoogtedetector met behulp van een buzzer en een microfoon, die in een geluidsdichte doos verschillende hoogtes kan onderscheiden.

Materials

1. max9814 Microfoon
2. Actieve Buzzer
3. 2 Arduino's
4. 11 Ledjes
5. 2 Breadboards
6. 21 jumper cables
7. 1 rol ductape
8. 1 rol dubbelzijdig tape
9. 4x 50cm lange Item balken
10. 4x 40cm lange Item balken
11. 4x 30cm lange Item balken
12. 8 Aluminium hoekjes
13. 16 bouten
14. 16 T-moeren
15. 2 Geluidsdichte panelen (tandenschuim)
16. 1x 600x450x6 mm MDF-plaat
17. 1x 3D-geprint hulsel
18. 2x 3D-geprint houder
19. 12 Tie wraps
20. 2 9V batterijen
21. 2 9V to Barrel Jack Adapter

Tools:

1. 3D-printer
2. Lasersnijmachine
3. Schroevendraaier
4. Houtlijm

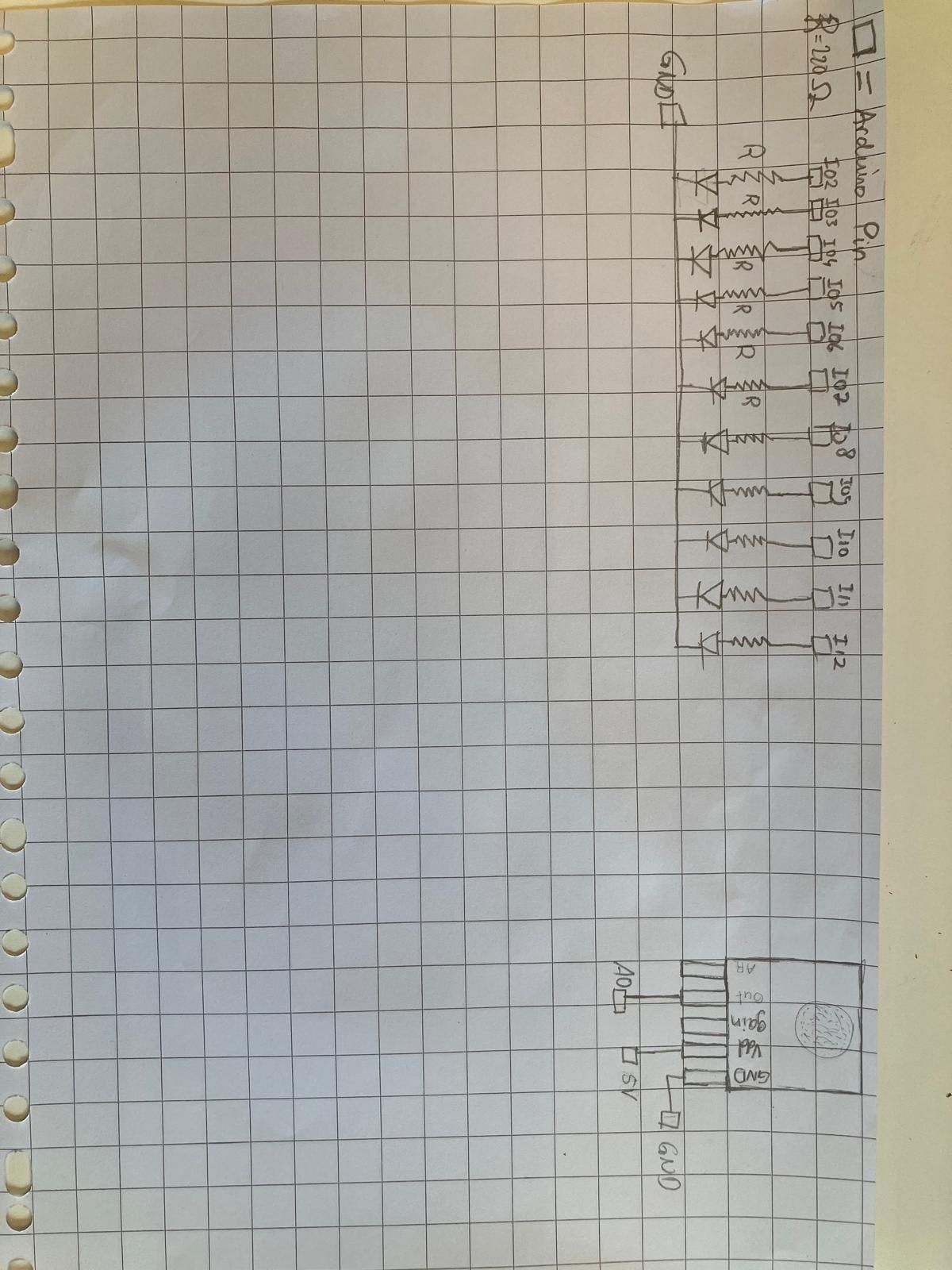

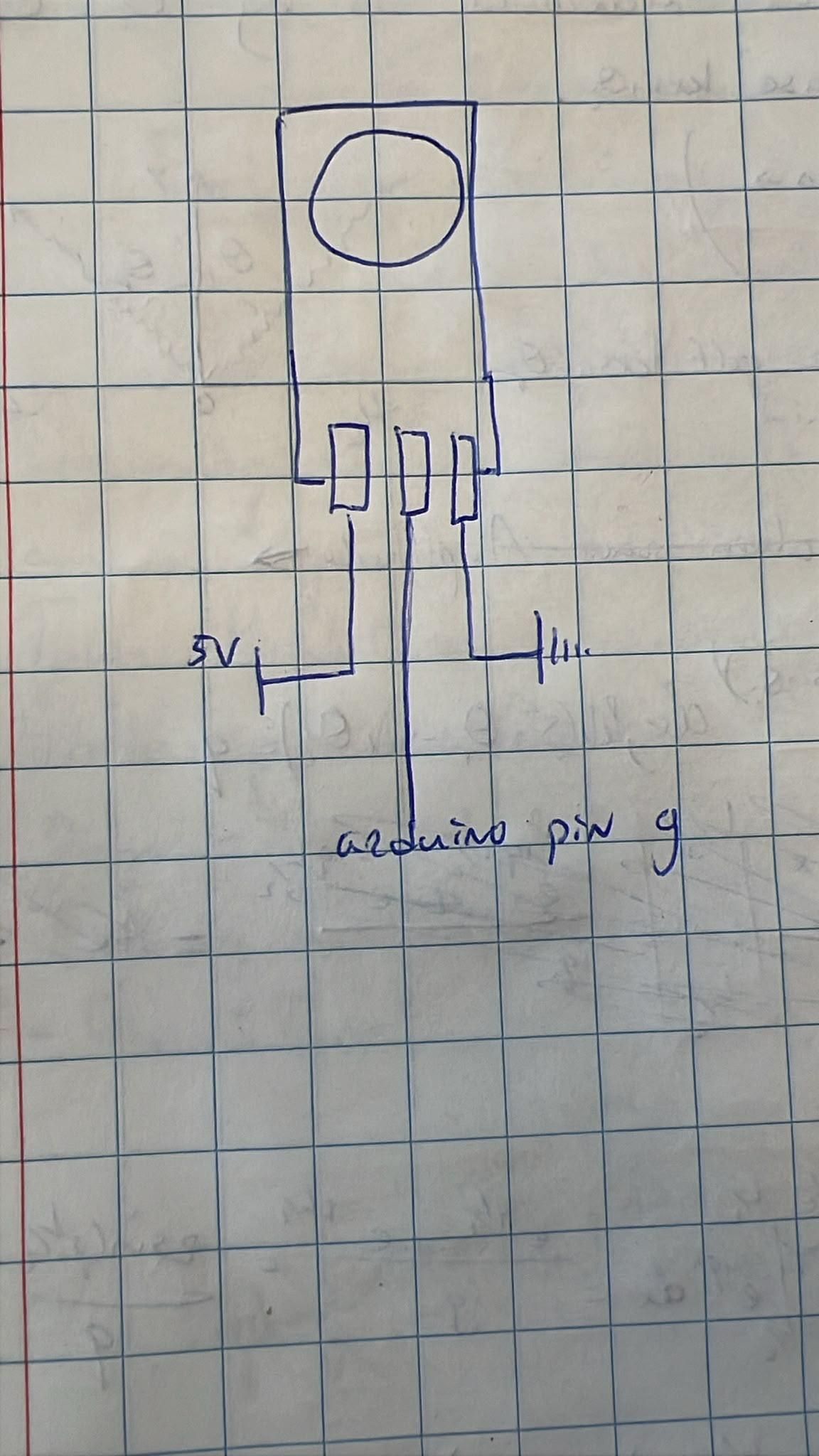

De eerste stap is het aansluiten van zowel de microfoon als de buzzer. Hiervoor is een circuit nodig dat hierboven is weergegeven. Let goed op dat de LED's geen contact maken met elkaar, want hierdoor kunnen ze stoppen met werken.

Om deze componenten aan te sturen is Arduino code nodig. De ene code stuurt de buzzer aan om een geluid van 1kHz uit te zenden. De andere is verantwoordelijk voor het ontvangen van het signaal van de microfoon en dit om te zetten naar een aantal LED'jes dat aan zal gaan.

Vervolgens is het handig om de houders voor de microfoon en de buzzer te construeren. Dit wordt gedaan met 3D-printen en lasersnijden. De gebruikte bestanden voor ons project staan hieronder vermeld. Voor beiden is een bepaald bestandstype vereisd. Voor 3D-printen is dit een stl-file en voor lasersnijden is dit een svg-file.

Zodra je de lasersnij onderdelen hebt ontvangen kun je deze aan elkaar vast lijmen. Wij raden aan enkel de onderkant en de zijkanten vast te lijmen. Door de bovenkant los te laten is de balk ten alle tijden nog toegankelijk om bijvoorbeeld de bedrading te controleren. Vervolgens kan je de kleine houten haakjes door de gaten steken. Deze fungeren als een soort rail voor de balk, waardoor deze altijd overdwars op het frame ligt. Ook kan je nu de sensoren aan de 3D houders monteren. Steek eerst de houders door de lasergesneden balk en maak dan de microfoon en buzzer vast. Dit kan bijvoorbeeld met ducttape of tie wraps.

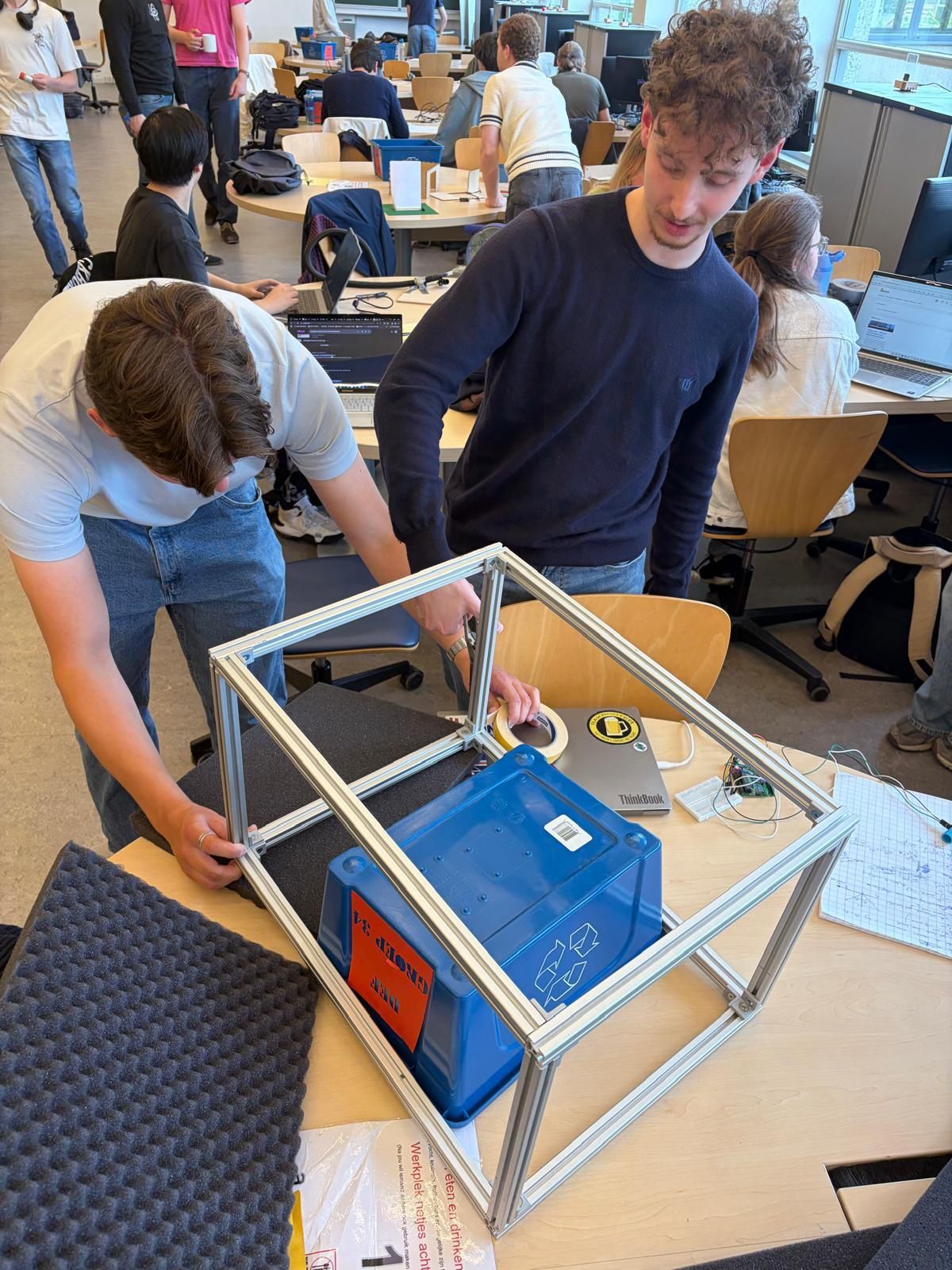

Hierna kan je het frame in elkaar zetten. Dit frame bestaat uit Item-balken van verschillende formaten. Let tijdens het bouwen op dat de hele opstelling symmetrisch in elkaar wordt gezet. De Item-balken worden aan elkaar gemaakt met bouten, T-moeren en hoekjes.

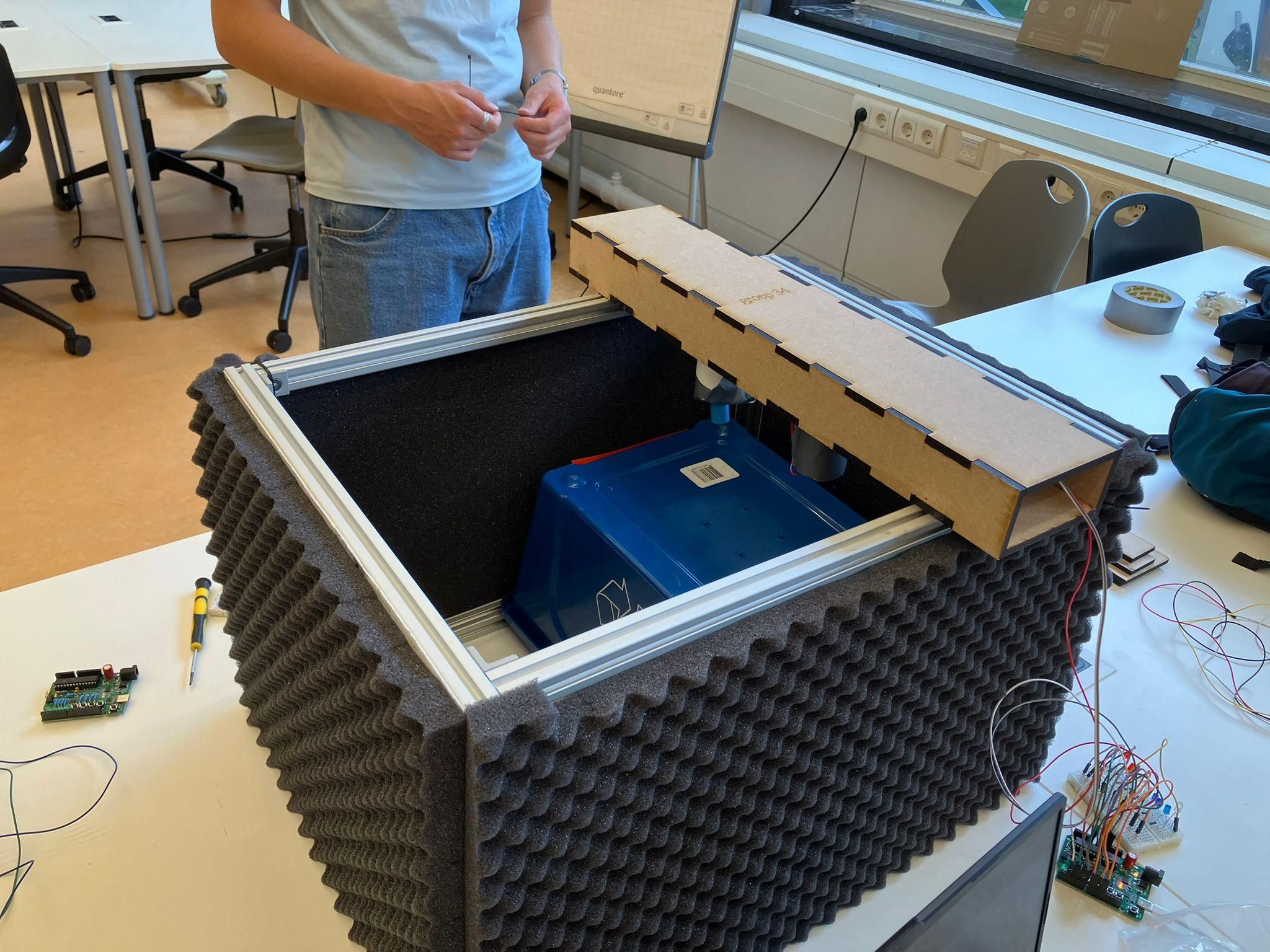

Nu het frame in elkaar zit kunnen de geluidspanelen worden toegevoegd. Gebruik de dubbelzijdige tape om de panelen aan de buitenkant van het frame te bevestigen. Zorg ervoor dat de tanden van het paneel naar buiten staan, want dit garandeerd de beste geluidsdemping vanuit buiten. Ook is het belangrijk om aan de lange kanten van het frame een klein deel van de bovenkant van het paneel af te knippen. Doe je dit niet zullen de sensoren niet soepel over het frame kunnen bewegen.
