La Rambraille

Le projet a été pensé lors d’un atelier portant sur la création d’un mobilier inclusif intégré au parcours Louis Braille de la ville de Coupvray. En explorant le parcours, nous avons ressenti un besoin d'appui suite aux différentes cotes. Nous avons alors eu l'idée d’une rambarde qui raconte une histoire ou une anecdote via de l'écriture en braille située sur l'arrière de celle-ci, intégrée directement sur une réglette en plastique. Cela permettrait aux personnes aveugles et malvoyantes de continuer à lire une histoire lors de leur visite, créant ainsi de l'attractivité à un lieu important du parcours de la visite.

Cet équipement sera aussi équipé d’un système audio actionné par un bouton. La “Rambraille” servira à toutes les personnes qui s'arrêteront près de celle-ci de lire, d’écouter et d’apprécier le paysage tout en se reposant. Car ce mobilier aura à la fois un maintien pour la main avec le braille comme dit précédemment, mais aussi une assise à l’avant permettant de s'appuyer directement sur le mobilier.

Ce projet sera une partie intégrante du parcours Louis Braille , il va être placée sur la continuité des cordes de guidage en cours d’installation , ainsi il sera facilement repérée par les personnes aveugles.

Liste des matériaux:

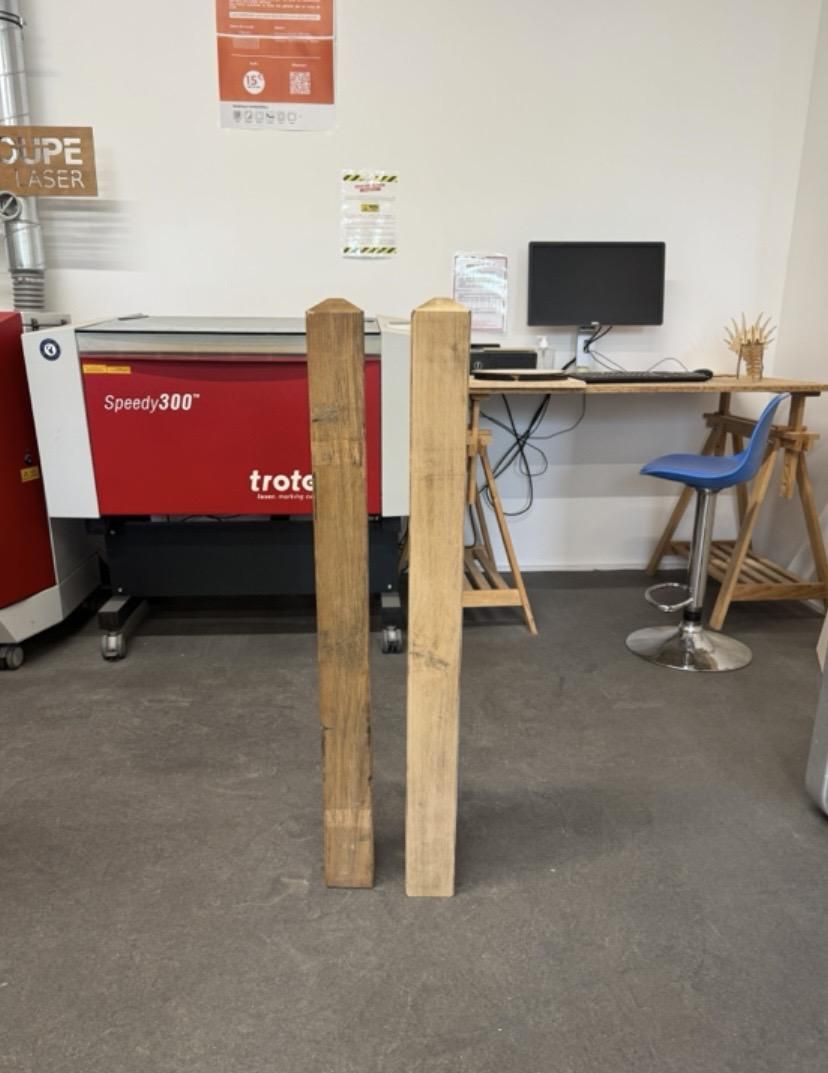

1. (2) Poteau/ pied bois :90x90x135mm
2. (1) Plaque en braille imprimé sur une réglette en plastique : 100mm
3. (1) Batterie solaire électronique : 160x80x20 mm
4. (1) Enceinte avec carte SD intégrée : 211x84x82mm
5. (1) Contreplaqué : 5mm d'épaisseur sur 1m
6. (1) Socle en bois : 100x245 mm
7. (95) Vis à bois VBA tète fraisée : 1000x690 mm
8. (8) Equerre renfoncée en acier galvanisé : 150x150x65 mm
9. (4) Equerre acier galvanisé : 40x40x15x2 mm
10. Colle à bois
11. Vernis bois extérieur
12. Ancrage béton : 450x450x450 mm / 0,001375 m3

Outils nécessaires:

1. Visseuse avec forets à mèche à bois hélicoïdale avec pointe de centrage de 3.5 mm
2. Scie sauteuse avec lame à bois denture fin
3. Ponceuse
4. Serre-joints

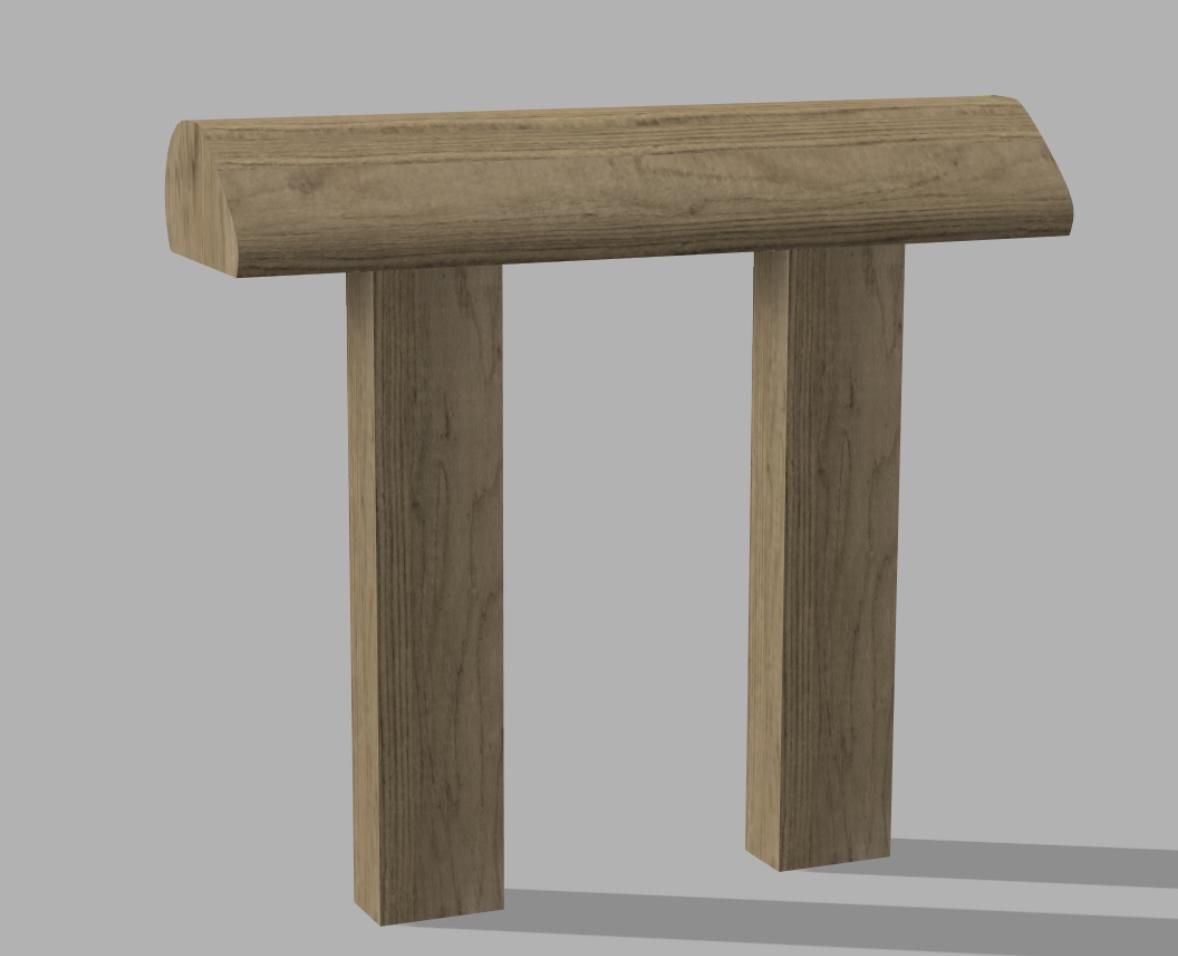

Commencez par importer votre fichier de modélisation 3D dans votre logiciel de découpe (ici découpeuse laser). Dans du bois d’environ 30 mm d’épaisseur, il vous faudra découper 4 formes distinctes pour une “Rambraille” d’un mètre.

Procédez au découpage du socle principal, un rectangle de 1m sur 245 mm, utilisez une planche de 15 mm d’épaisseur.

Découpez les lattes dans une planche de bois d’épaisseur 5 mm et de 1 m de longueur. Pour l’ensemble de la structure il faudra découper 1 latte de 60 mm de largeur, 11 de 30 mm de largeur et 3 de 20 mm de largeur.

1. Positionnez les quatre « formes » découpées précédemment sur le socle, l’espace entre chaque doit être le même. Pré-percez les et fixez-les sur le socle à l’aide de vis.
2. Placez ensuite les lattes une à une, pré-percez puis vissez les, en veillant à laisser le moins d’espace possible entre chaque pour assurer la rigidité de l’ensemble.

Fixez les pieds en suivant les mesures ci-dessus, pré-percez et vissez les 4 équerres métalliques par pied.

Enregistrez le message/ l’histoire/ l’anecdote choisie. Une fois le document monté et modifier, importez le sur la carte SD et insérez- la dans l’enceinte.

Importez le fichier 3D de la boîte dans votre logiciel de découpe (ici découpeuse laser). Assemblez les différentes pièces comme ceci :

Collez 1 et 2 sur les côtés de la pièce 3 de manière à former la structure principale de la boîte .

Une fois cet assemblage terminé, placez la pièce 6 en dessous pour fermer le fond .

Ensuite, collez les pièces 5 ( les deux ronds ) sur les extrémités de la pièce 4 . Insérer ces ronds ( sans les coller) dans les trous prévus pour ça sur les pièces 1 et 2 , ce qui va permettre à la pièce 4 de pivoter pour faciliter l’ouverture et la fermeture de la boîte.

Une fois construite et la colle sèche, fixez la boîte sous le « socle » à l’aide de 4 petites équerres métalliques. Placez-y l’enceinte en veillant à placer le bouton en face du trou prévu à cet effet. Fermez la boîte et ajoutez le cadenas dans le trou prévu sur la pièce 1.

Poncez l’ensemble du mobilier, les angles et arêtes doivent être polis et l'ensemble du bois lisse.

Fixez la réglette, imprimer préalablement à l’imprimante 3D, à l’arrière du mobilier avec de la colle.

Pensez à bien enfoncer chacun des vis. Ajoutez les stickers sur les pieds. Terminez le projet par l'application d’un vernis adapté au bois pour protéger l’ensemble.

Nous tenons à remercier Mme Rousset ainsi que Thomas et Antoine du fablab Descartes pour leur accompagnement, leurs conseils et leur investissement.

Réalisé par :

Noa Lajon, Attilio Queroli, Alicia Selmani et Enora Blanluet. Étudiants en L3 Génie urbain, université Gustave Eiffel.
