Lichtpolarisatie: Reflectieopstelling & Privacy Scherm - DEF 2026 Groep 19

Wat als je een scherm zou hebben waarop alleen jij kan zien wat er gebeurd. Een privacy scherm dus. Dit is slecht een van de vele realiteiten doormiddel van de wonderen van lichtpolarisatie. Heb je last van gereflecteerd zonlicht in je ogen? Ook geen enkel probleem. Met deze geniale opstelling laat je op een simpele manier hele gave en ingewikkelde natuurkundige concepten zien, die ook nog eens aantrekkelijk zijn voor het blote oog. Dus wacht niet langer en trek je engineerings pet maar op, want in deze instructable laten we je precies zien hoe je het bouwt.

Materiaal:

MDF

Houtlijm

LCD-beelscherm

Zaklamp

middelbare school scheikunde statief

lineair gepolariseerd filter

plexiglass

moeren

bout

papier

stiften

kartonnen platen

Tools:

lasersnijd-machine

boor

stanleymes

schuurpapier

schaar

schroevendraaier

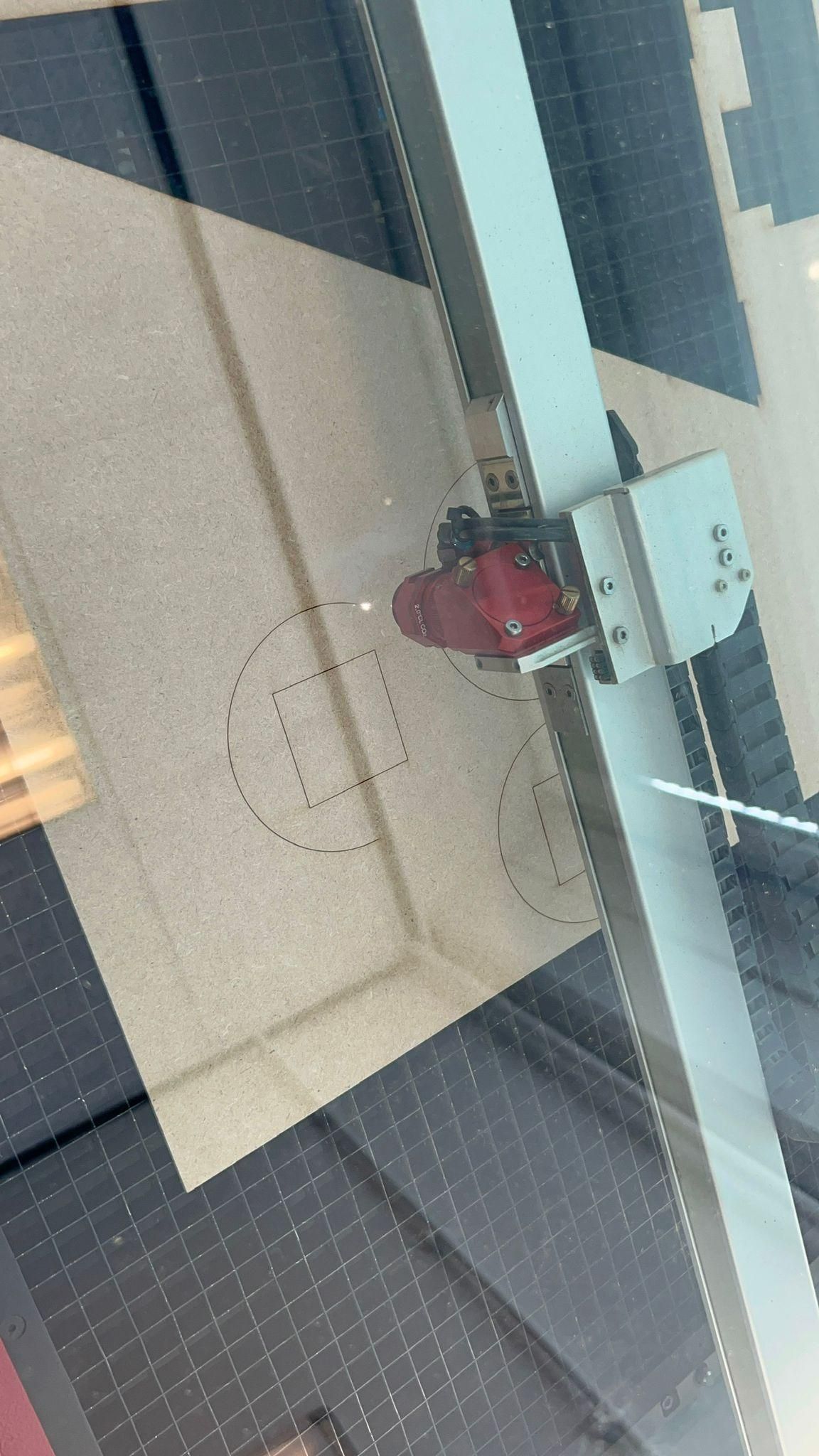

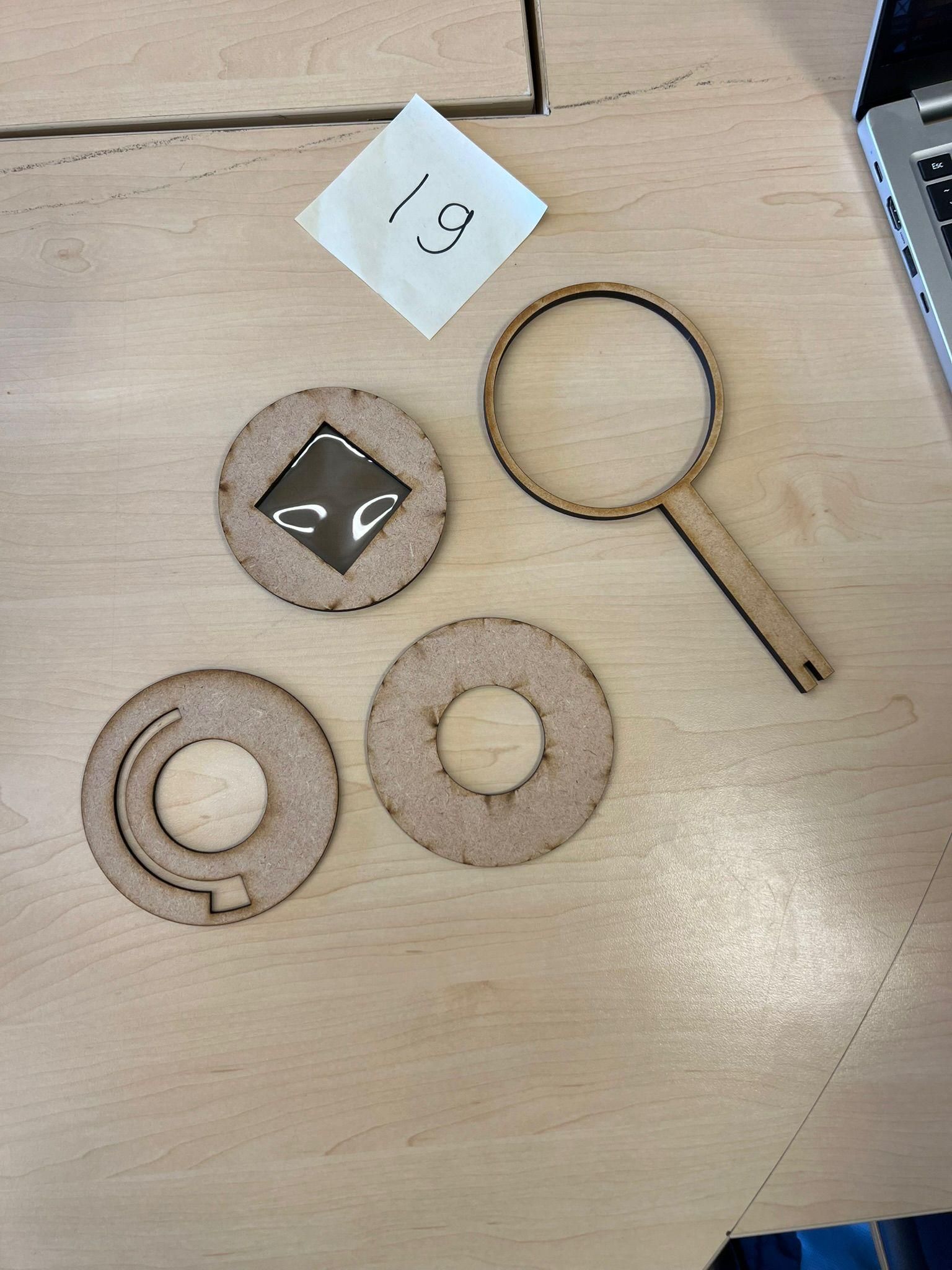

Meet de hoogte van je beeldscherm op en pas daarop de hoogte van het statief van de lens aan op de juiste hoogte. Meet ook de breedte van je lineaire filter en pas op basis daarvan je vierkantje aan naar net wat kleiner dan het vierkante filter gaat worden. Snij deze met de lens en omhulsel vervolgens uit met een lasersnijder op 6 en 3mm dik mdf. (zie naam bestand voor welke dikte)

Pas ook hier het statief aan op de eerder bepaalde hoogte. deze wel 4 cm lager dan de hoogte van het statief van de lens. Snij deze vervolgens uit met een lasersnijder uit 6 en 3mm dik mdf.(zie naam bestand voor welke dikte). Snij ook het plexiglass plaatje uit m.b.v. de lasersnijder.

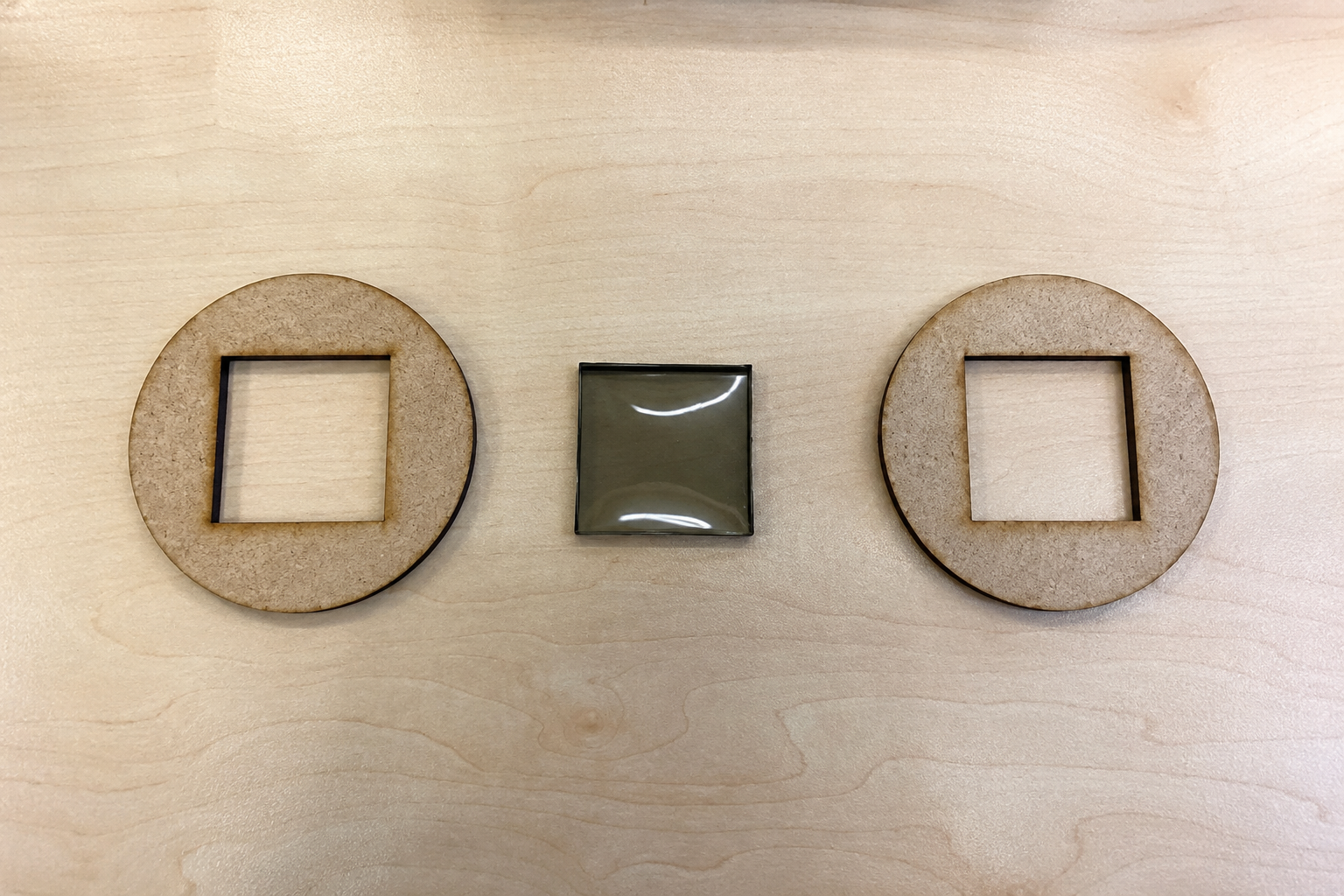

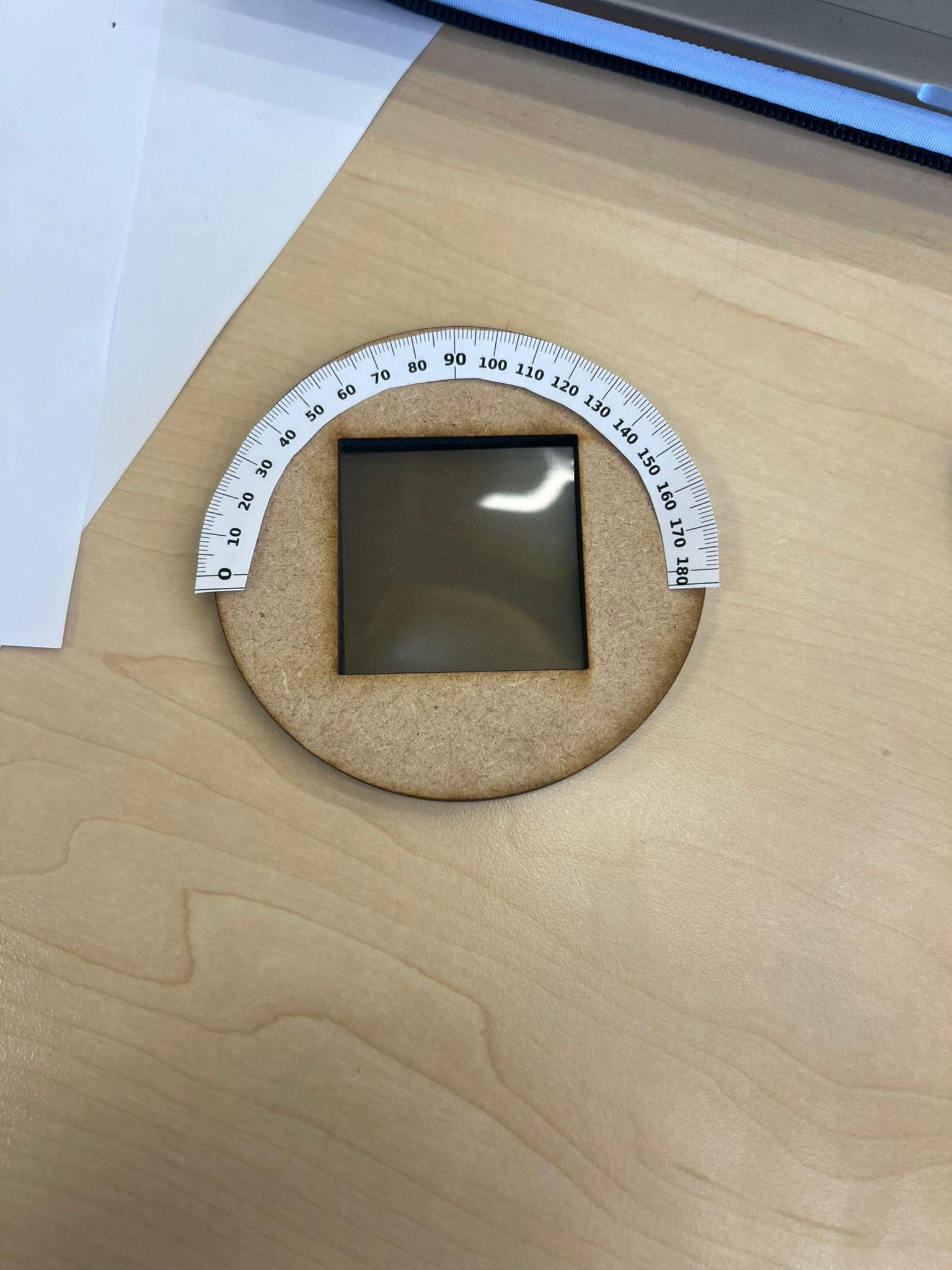

knip uit het lineair filter een vierkantje op basis van de eerder bepaalde grote. Leg deze precies op het vierkantje van de eerste schijf van de lens zodat alle randjes allemaal evenveel steunen op de binnenkant van de schijf. Doe vervolgens aan de buitenkant van de schijf een laagje houtlijm (niet teveel) en druk de bovenste schijf er recht boven op, druk wel goed aan, zodat de schijf niet de dik wordt voor t omhulsel. Verwijder met een doekje de overige lijm die aan de buitenkanten komt en laat goed drogen. Print vervolgens op papier de gradenboog op schaal uit, knip m goed uit op maat en lijm deze simpel weg met een dun plakje prit. druk goed aan zodat hij niet uitsteekt en check of ie echt goed vast zit. Voeg anders meer prit toe waar nodig.

Boor als ie helemaal droog is vervolgens precies in de hoek van het gat van de lens(meet deze op met het omhulsel) een gat dat precies even groot is als je bout. Schroef je bout er vervolgens in tot het uiteinde net niet helemaal er doorheen is. Dit is je hendel om mee te draaien.

pak het statief van de lens en plak de achterkant hiervan met een laag houtlijm op de rand van het rondje van de statief. Verwijder ook hier weer overtollige lijm. Leg de eerder gemaakte lens als de lijm droog is in de half dicht houder en test of ie goed draait en niet boven het frame uitsteekt. Is dit wel het geval moet je simpel weg even bijschuren aan een kant van de lens tot deze goed en soepel draait en er niet uitsteekt. Schuur ook de binnenkant dan van het omhulsel als daar nog lijmresten zitten.

Plak vervolgens met een laagje houtlijm goed de bovenkant van het omhulsel erop. Wees voorzichtig dat de lijm niet aan de binnenkomt, doe dus niet teveel en druk niet te hard aan.

laat de lijm opdrogen

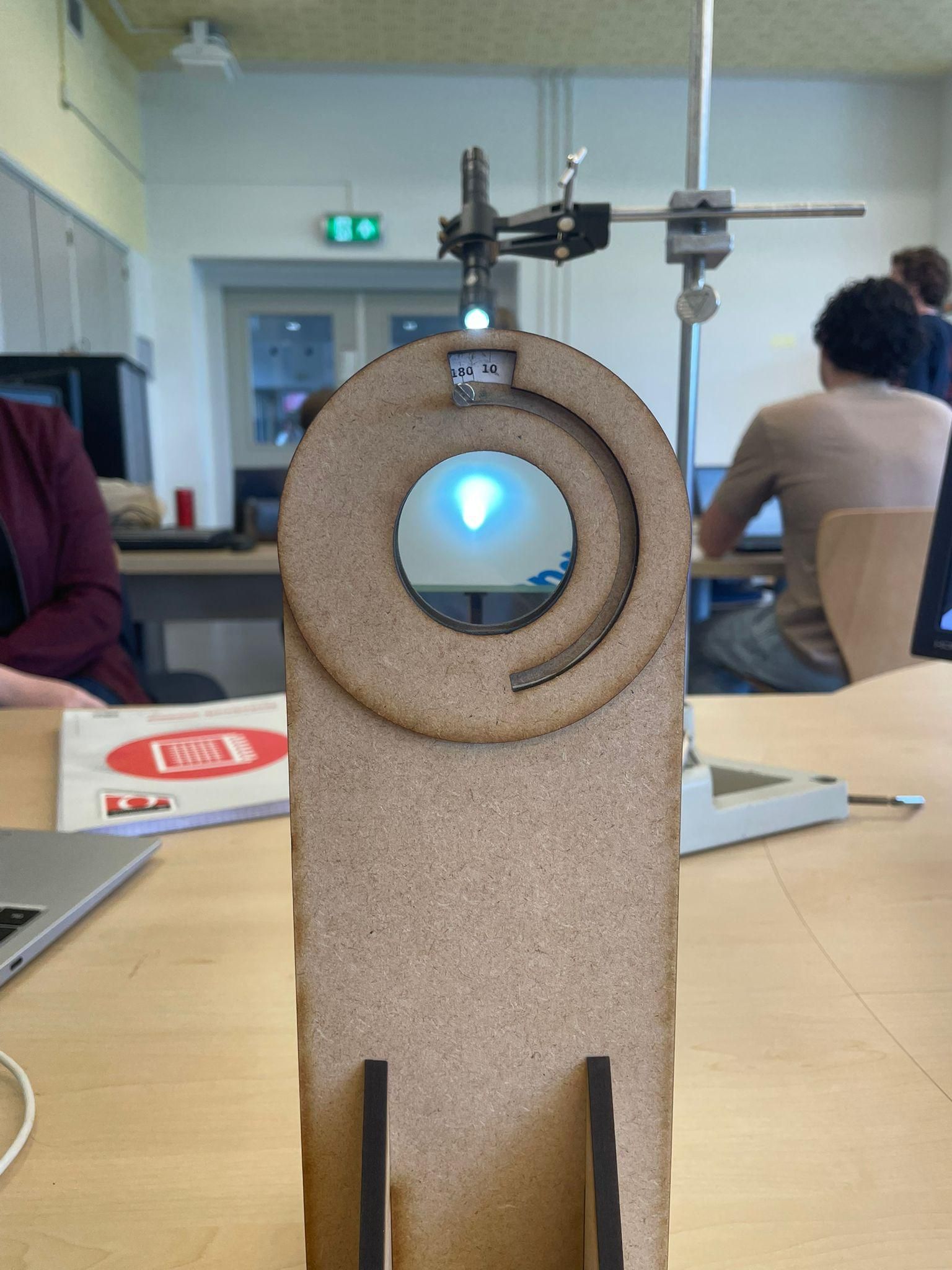

Zet de staan-driehoekjes eronder in en nu staat je lens

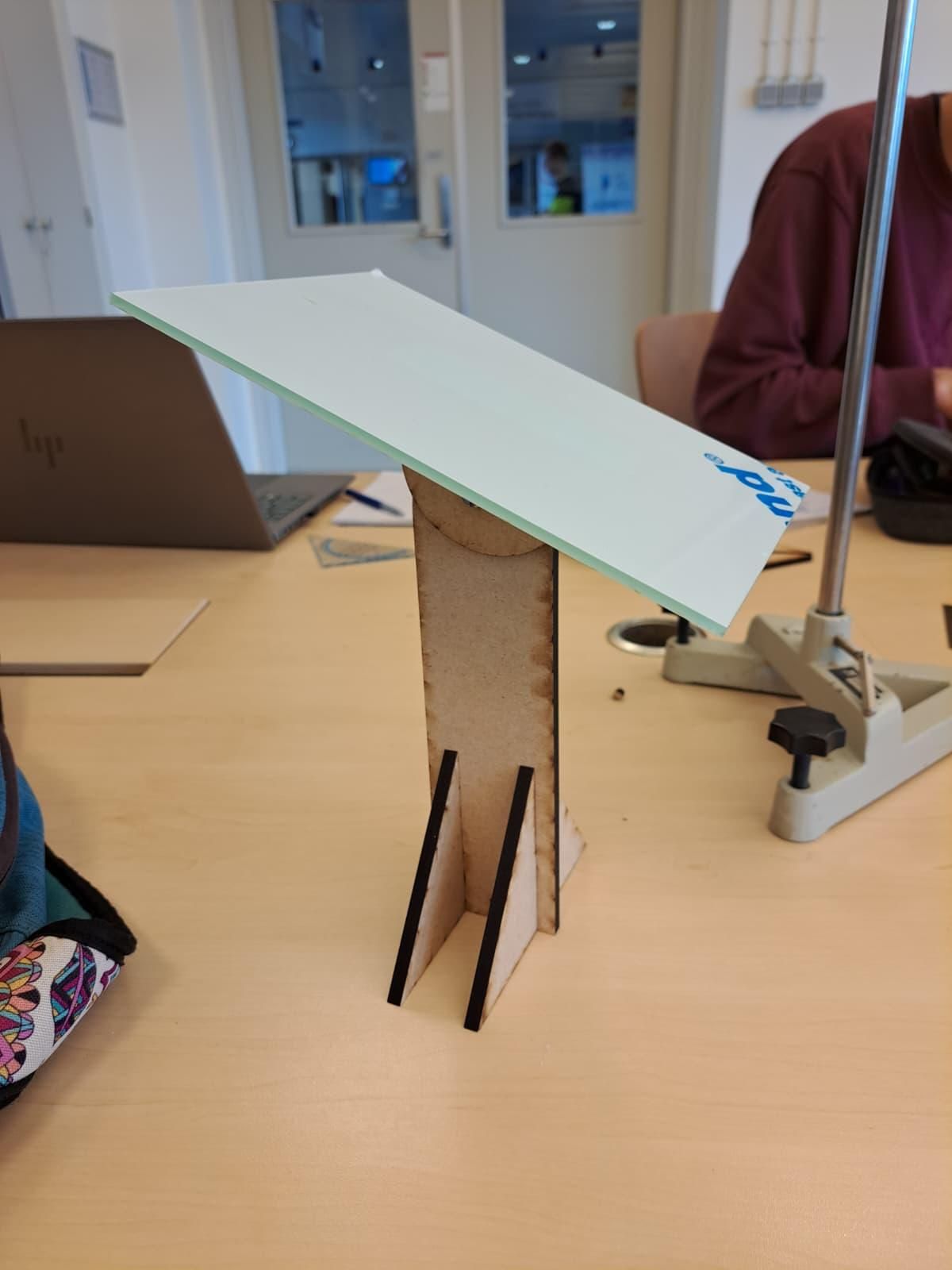

maak de twee halve cirkels met een gat bij het gat van het statief vast door er een moer doorheen te doen en ze stevig vast te schroefen met een bout. Monteer hierop het stukje met de 6 gaasjes die hier precies op passen. Zet ook hier weer de staan-driehoekjes eronder bij de gleuven. Voeg op het platte gedeelte van het scharnier een even grote laag dubbelzeidig tape.

plak deze vervolgens precies in het midden van je plexiglass. De reflectie opstelling is nu ook klaar.

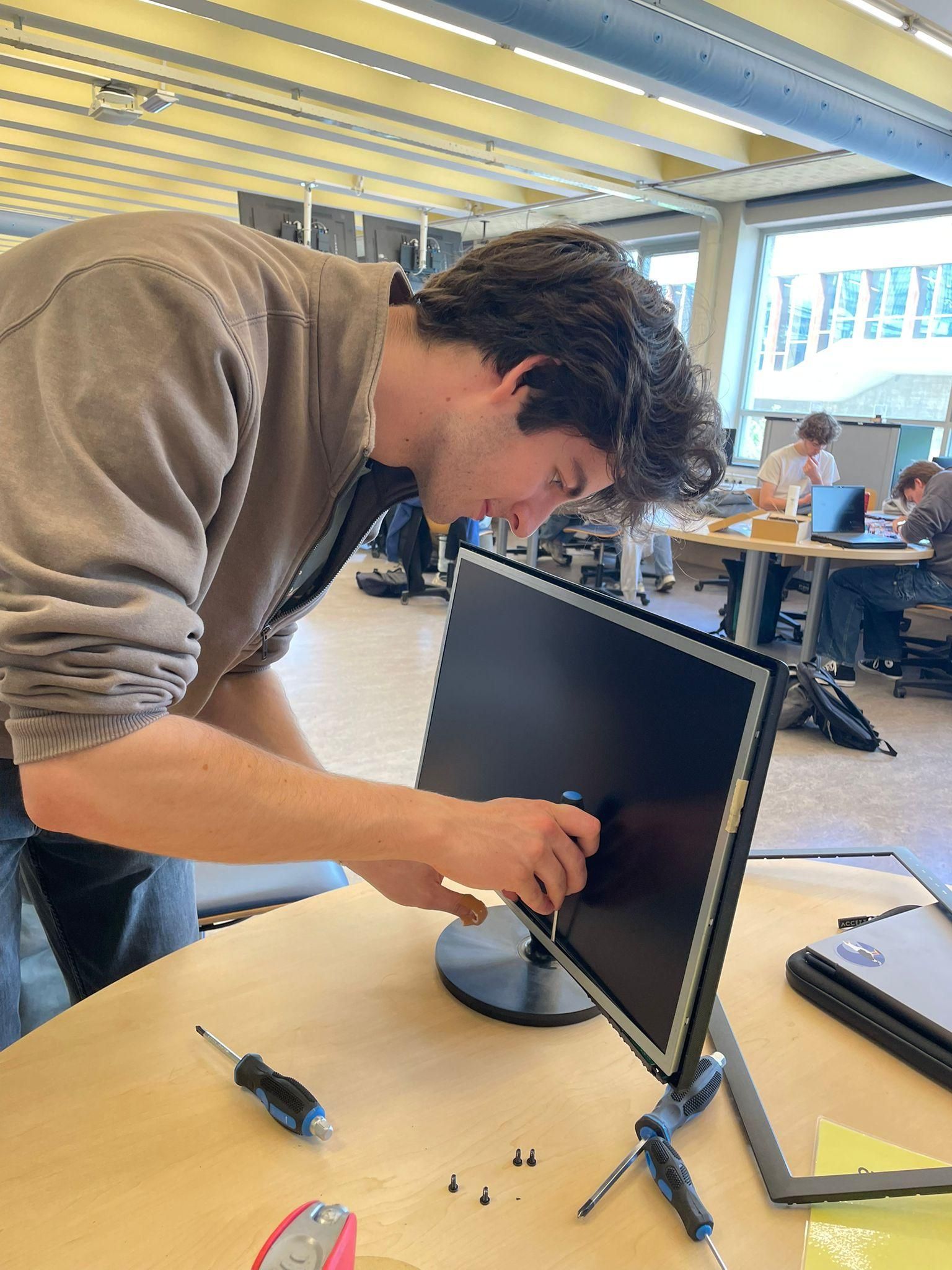

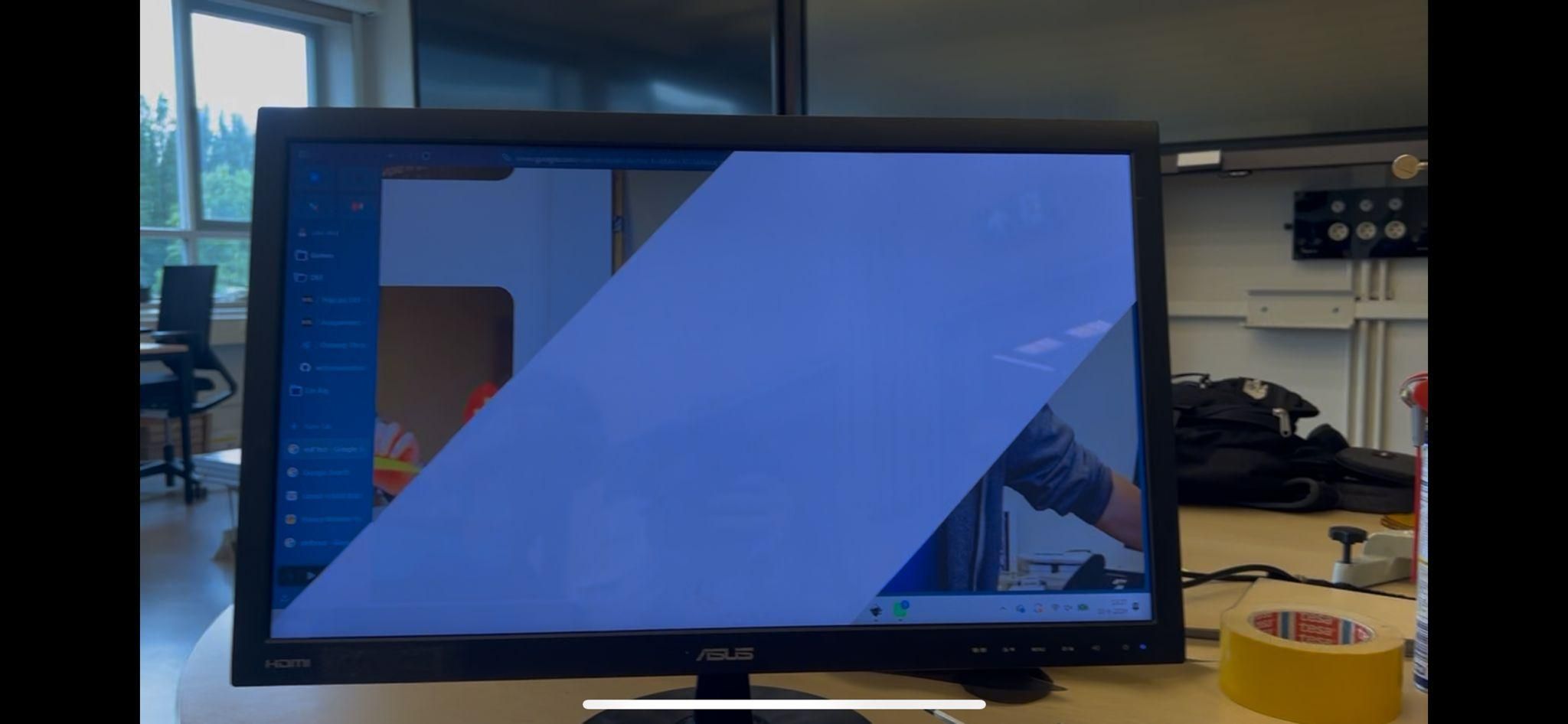

prepereer het lcd scherm door eerste de buitenste ring aan het voorkant van het scherm eraf te wrikken met een schroevendraaier. (dit verscheelt per monitor, dus let daar op) Wrik vervolgens de onderkant van het scherm er een beetje uit zodat je bij het uiterste van het scherm zelf kan. Snij en wrik hier met een stanley mesje het eerste (polariserende) laagje van je scherm. LET OP JE VINGERS. Zodra je eenmaal een begin hebt gaat het heel soepel. Haal naar wens delen van het scherm weg. Je kan ook heel de eerste laag weghalen. Wij hebben ongeveer de helft gedaan, zodat het effect goed zichtbaar is tenopzicht van met de laag. Plaats de buitenste ring weer mooi terug. Het scherm is nu ook klaar voor actie.

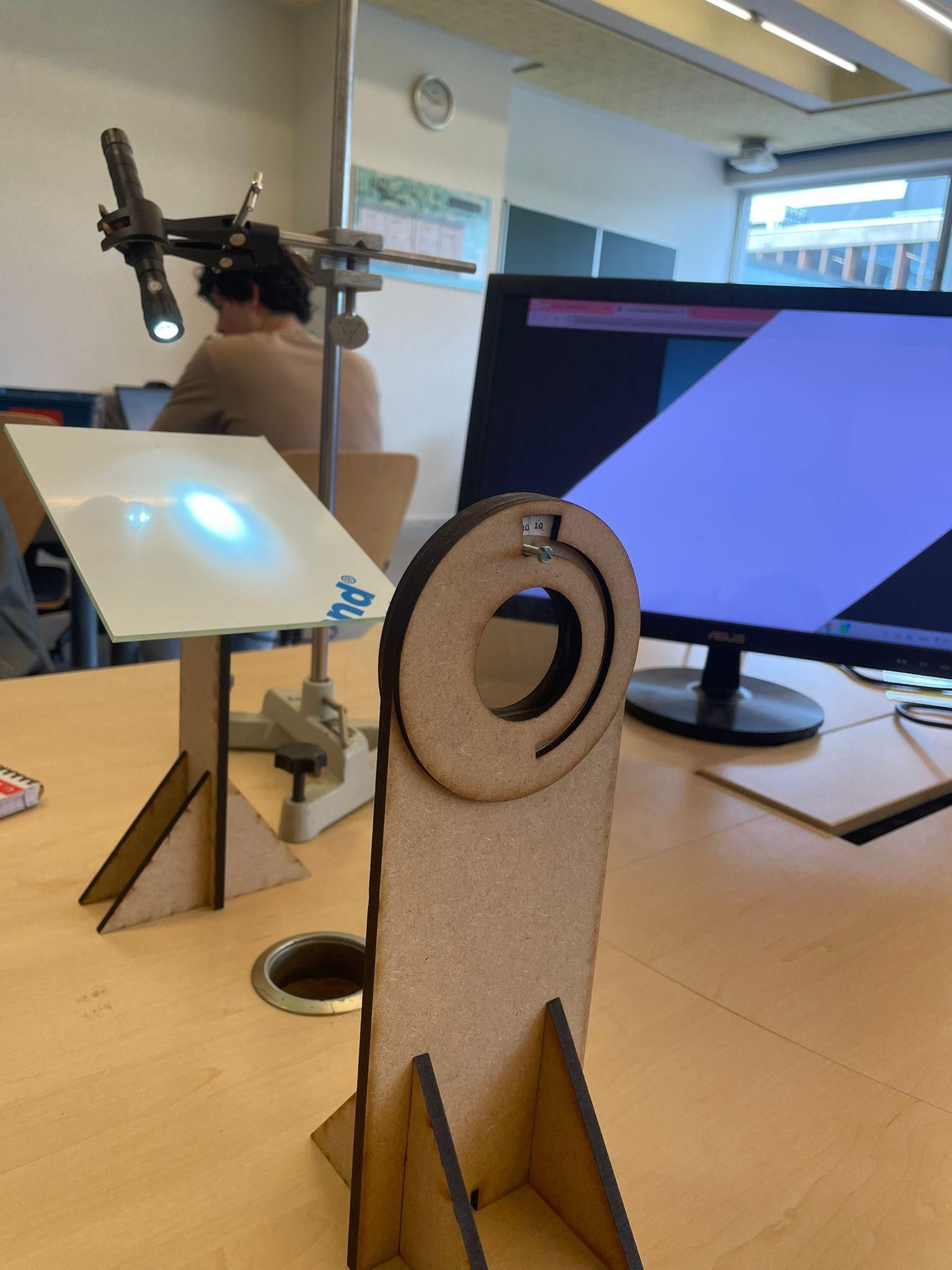

Leg je kartonnen platen neer en begin te opstelling tot een samen te voegen. Zet het scherm en het scheikunde statief zo neer dat de lens er makkelijk zicht op hebt. Zet ook de lens neer op een gewenste afstand van beide bronnen. Plaats onder de zaklamp het plexiglas met de brewsterhoek (hoek van 56 graden). Draai de zaklamp ook met een hoek van 56 graden en zorg dat het gereflecteerde licht zichtbaar is voor de lens. Teken met stift de hoeken eventueel op de statieven en teken ook met stift waar alles staat zodat alles een vaste plek heeft voor de verschillende verschijnselen. De opstelling is nu klaar voor gebruik.
