Luidspreker Met Veranderende Impedantie

In deze instructable is te lezen hoe je een eigen speaker kan maken. Door verandering van volume verandert ook de impedantie . Wanneer je verschillende tonen afspeelt; wordt de impedantie ook hoorbaar in de speaker. Natuurlijk kan er ook normale muziek worden af gespeelt!

1. 3 ringmagneten y35, binnen diameter 40mm, buiten diameter 80mm en dikte 1.5mm.
2. Stalen plaatje, breedte 80mm, lengte 80mm en dikte 5mm
3. stalen cilinder diameter 20mm en lengte 4.5cm
4. 3d printer
5. geïsoleerde koper draad, doorsnede 0.22mm^2, lengte 11m
6. houtlijm
7. toiletpapier
8. MDF platen, 2 stuks van 450mmx600mm
9. PAM8610 2x15W Audio Versterker Mini 12V
10. Adapter naar 12V en 2-3A
11. male to male wires
12. Double-Ended clips krokodil kabel

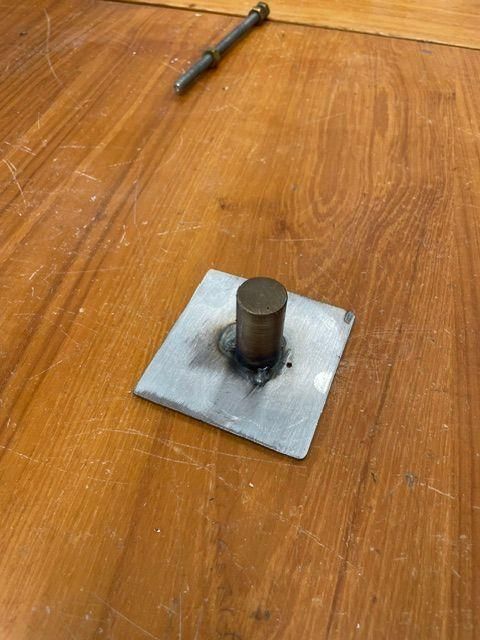

Het metalen plaatje en de cilinder moeten aan elkaar worden verbonden. De beste manier om dit te doen; is door het aan elkaar te lassen. Andere manier om het aan elkaar te zetten; is met een schroefverbinding. Het belangrijkste is dat er goed contact is tussen de cilinder en plaat, zodat het magnetisch veld goed wordt geleid. Dit wordt vanaf nu de pole piece genoemd.

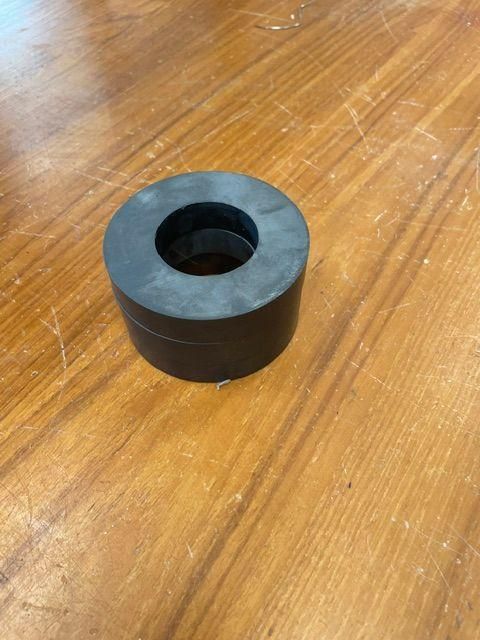

Dit zijn de drie ringmagneten op elkaar gestapeld. Deze magneten moeten op de pole piece worden gezet, zodat de metalen plaat onder de magneten zit en stalen staaf in het midden.

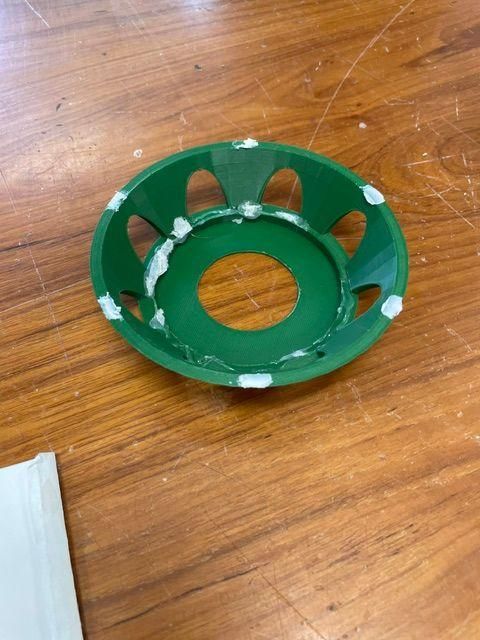

De cone is het gedeelte dat op en neer beweegt en zorgt voor het geluid. Om de cone op en neer te laten bewegen is er een frame nodig, waaraan het kan worden vastgemaakt. Het ontwerp en bestand van de basket zijn hierboven en onder te zien. Deze basket is 3d geprint, omdat dit de mogelijkheid geeft om specifieke vormen te maken.

Het kan zijn dat het gat aan de onderkant van de basket iets groter gemaakt moet worden. Dit heeft er mee te maken dat er iets op en neer moet gaan bewegen en het geen frictie mag hebben met de basket.

De basket moet vervolgens op de magneten worden vastgemaakt. Hiervoor is een lijmpistool gebruikt. Dit zorgt voor een sterkte verbinding, maar het is ook los te maken in het geval dat er iets fout is gegaan. Hierboven is te zien hoe het op elkaar gemonteerd moet worden.

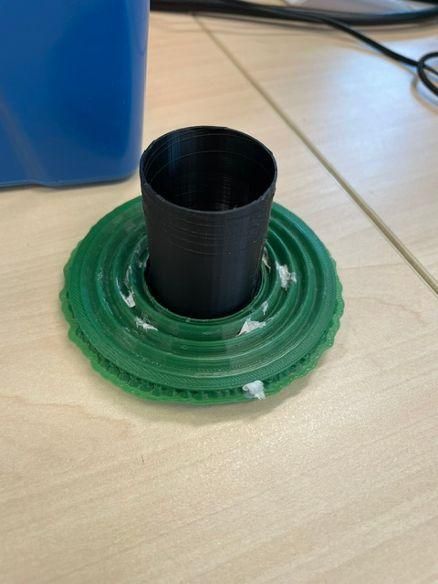

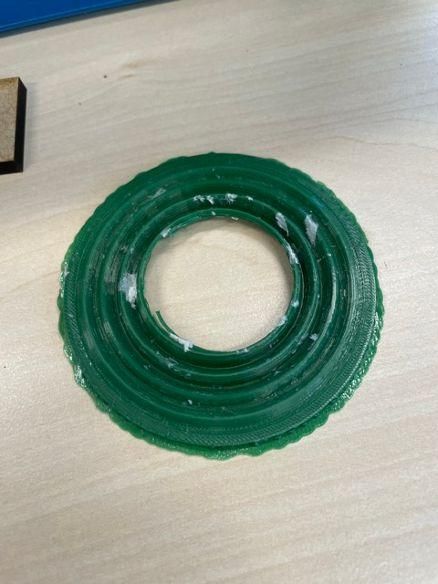

De spider is een sinus golvende circel, die ervoor zorgt dat de spoel tussen de mangeten alleen verticaal beweegt en niet horizontaal. Om dit te maken is er gebruik gemaakt van een mal die 3d geprint is. Zoals te zien op de foto's hierboven. De mal met de cilinder eraan, wordt gebruikt om het papier om heen te vouwen en de andere mal, is er om het papier aan te drukken.

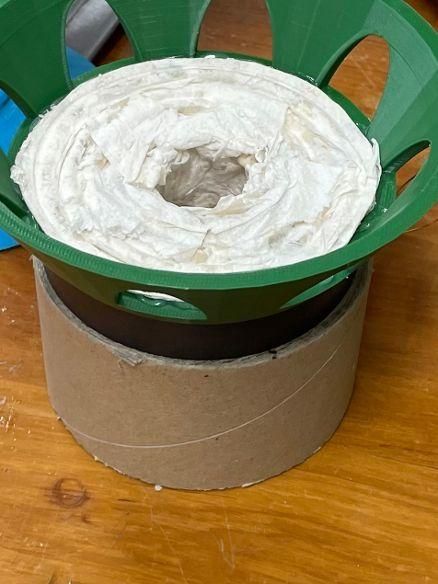

Door de techniek van papier maché te gebruiken met toilet papier en houtlijm, is het mogelijk om de spider zoals hierboven te zien; te maken. Om de maten te laten kloppen, is het belangrijk dat er aan de binnenkant van de cilinder wordt geplakt en vervolgens aan de spider. Beide onderdelen moet uit één stuk bestaan. het is ook belangrijk om voldoende lijm te gebruiken en goed aandrukken, zodat de vorm van de spider er duidelijk in komt.

Hierboven zijn foto's te zien van hoe de spider en de cilinder er uit moeten zien.

Als de spider is gemaakt, moet er een spoel omheen worden gewikkeld. Hierbij is een er koperdraad nodig met een lengte van 12m, waarbij er 85 wikkelingen om de spider zijn gedaan. Hiervoor is een speciale machine gebruikt, echter kan dit ook met de hand of met een boormachine. Belangrijkste is dat er netjes wordt gewikkeld, zodat de spoel niet aanloopt tegen het metaal en magneten. Wanneer het papier aan de binnenkant van de cilinder te dik is dan kan dit worden weg geveild, om aanlopen te voorkomen.

Afmetingen van de cone zijn: buitendiameter 105mm, binnendiameter 32mm en de hoogte van de cone 28mm. Deze cone kan worden 3d geprint.

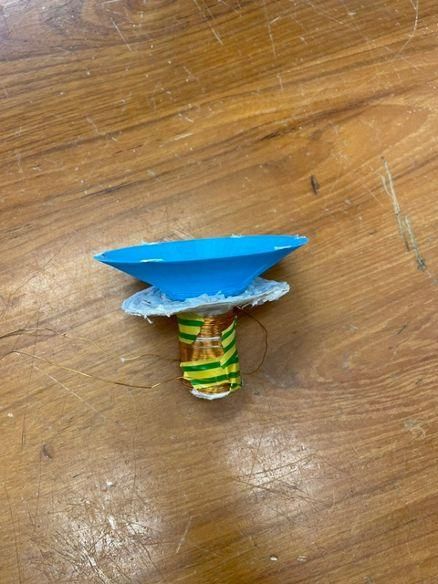

Vervolgens kan de cone met een lijmpistool worden vastgelijmd aan de spider, zoals hierboven te zien is.

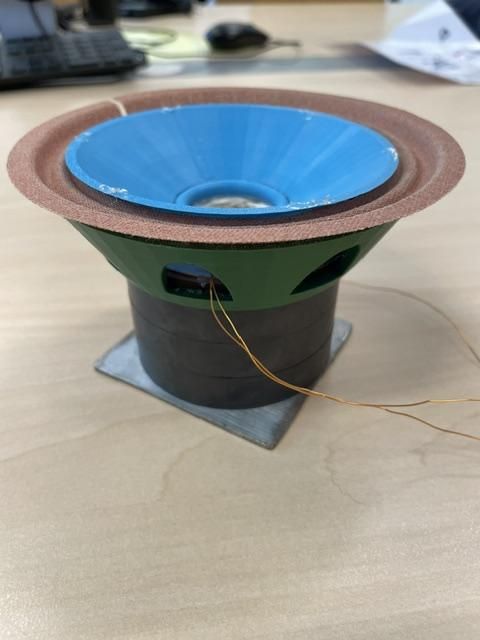

De spider moet op het randje in de basket worden vastgelijmd(lijmpistool). Voordat dit gebeurt is het belangrijk dat de koper draden, met een gaatje in de spider, door de basket worden weggewerkt. Draden moet strak langs de spoel zitten, maar moeten genoeg ruimte hebben zodat de spoel op en neer kan bewegen.

Dit zijn de SVG sablonen die gebruikt kunnen worden voor het laserprinten van de kast. Met houtlijm kunnen de zijkanten van de kast worden vastgemaakt, maar de bovenkant is handig om los te laten om de speaker erin te zetten.
