Maquette 3D Du Parcours Louis Braille Coupvray

Dans le cadre du cours Techniques Urbaines et Innovation, nous avons envisagé de créer une carte en relief au sein du parcours Louis Braille. Totalement en bois traité pour le socle et en impression 3D pour la maquette , on a représenté sur la maquette, les bâtiments existants mais également historiquement présents pour ceux qu’il est pertinent d’inclure (moulin) contribue à adapter le parcours aux personnes malvoyantes et non voyantes, en sollicitant le toucher grâce à des reliefs et à des descriptions en braille de chaque bâtiment, tout en détaillant les bâtiments importants .

Outils: une imprimante 3D, une graveuse laser, une scie sauteuse, une ponceuse et une visseuse.

Materiaux: 2 tasseaux 6,3x80x7,5, 2 planches de bois 140x80x2,5, 4 planches de bois 120x60x1,5, 4 planches de palettes en bois, environ 3kg de filament rouge en PLA, des vis, des équerres 3,2x3,2x0,75, vernis pour plastique (UV ) en bombe et des chutes de bois.

Dessiner ses idées afin de savoir précisément quoi faire.

Ici, une table avec des pieds en dominos et une maquette pour les personnes mal-voyante et non voyante.

Objectif comparer nos idées avec ce qui a déjà été fait :

Exemple :

Les beaux-arts de Lyon ont une section entière sur des maquettes architecturale qui permettent aux personnes avec des déficiences visuelles de pouvoir se représenter les bâtiments, en jouant sur les matériaux, les textures. On peut voir les inscriptions en brailles pour leur permettre de savoir quel bâtiment iels touchent, ainsi qu’une légende pour expliquer. Se projet avait pour but de rendre l’architecture accessible. (2 premières Images)

Le Château d’Anet à un projet similaire qui s’étend sur le domaine du château n’est pas seulement le château, ce qui se rapproche de ce qu’on voudrait faire. L’objectif était de pouvoir mobiliser un autre sens que la vue pour pouvoir faire voir le château à ce qui ne le pouvait pas. (Image 3)

Le Parc de la Poudrerie à Miramas, à fait produire une maquettes tactiles pour représenter une vue de la colline de Miramas le Vieux, la Baie de Saint Chamas et l’Étang de Berre. Réalisé par l’association ADMR LCE. Les chemins sont creusés sous forme de tiret, et les inscription sont écrit en relief, ce qui permet au personne voyante de le lire aussi. Mais on peut se poser la question d’est-ce-que toutes les personnes mal-voyante ou non-voyante savent lire notre alphabet ? (Image 4 et 5)

Le Mont Saint Michel à réalisé une maquette de la baie lors de la création du barrage créant de nouveaux chemin d’accès. Avec l’AAMM, ils ont pensé une maquette adapté aux personnes qui ont des défaillances visuelles, en jouant sur les textures et les couleurs. Cette maquette explique également le fonctionnement des infrastructures maritimes de la zone. (Image 6 et 7)

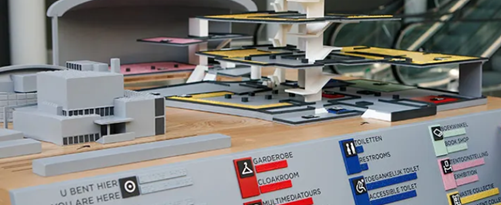

Le musée Van-Gogh à Amsterdam a créé une maquette tactile à l’entrée de son bâtiment B permettant à tout le monde de pouvoir se représenter le musée et son espace. Aussi bien l’aspect du bâtiment à l’extérieur que l’intérieurs avec tous ses étages. Premiers musée au Pays-Bas à avoir une maquette de son bâtiments en entier. Il joue sur les reliefs et les couleurs. (Image 8)

Analyses des tendances dans les méthodes :

On peut voir que les reliefs sont une partie importante de la conception d’une maquettes tactiles. En général les bâtiments sont plutôt bien détaillés pour se représenter les volumes et les formes au mieux. Il y également un grand jeu avec les couleurs vives pour les maquettes adapté pas qu’au personnes non-voyante. Il y a une utilisation du brailles pour expliquer des formes, des points d’intérêt ce que ça représente.

Il y a une méthode de représentation que le Mont Saint Michel a utilisé qui est très axé sur le sensoriels avec jeu des textures.

Donc nos idées de réflexion sur notre maquette tactile semblent être plutôt cohérente avec ce qui a déjà été fait.

Bibliographie :

https://tactilestudio.co/fr/achievements/musee-chateau-anet-maquette-interactive-dispositif-hybride-rfid-dispositif-inclusif/

https://www.mba-lyon.fr/fr/article/maquette-et-plans-tactiles-une-nouvelle-approche-du-musee

http://www.atelierba.fr/portfolio-item/maquette-tactile-pour-public-malvoyant/

https://www.club-innovation-culture.fr/maquette-visiteurs-aveugles-malvoyants-musee-van-gogh-amsterdam/

Récupérez la topographie et le chemin des routes sur topoexport (sous forme de mèche pour la topographie .stl et en vectoriel 2d pour les routes .dxf)

Pour l'emprise de la maquette, fichiers à prendre pour l’exportation en image.

Puis importez les dans fusion 360.

Puis pour faire en sorte que la route suive le dénivelé de la topographie, fusionnez les routes avec la topographie en cliquant sur l’option joindre.

Puis réinportez les mèches de la topographie. Et convertissez les mèches en solide et le fusionner avec les routes.

Détaillez les batiments dont vous avec besoins.

Ici:

-la maison Louis Braille,

-le lavoir d'en bas,

-le lavoir d'en haut,

-la mairie (son école)

-l'église

-statut/ Monument Louis Braille

-l'ancien cimetière de Coupvray.

Divisez la maquette en 10 parties afin de pouvoir l'imprimer. (Nombre de division variable par rapport à l'imprimante utilisé.

Utilisez les esquisses de Fusion 360 afin de pouvoir créer un dxf qui servira à avoir le motif à graver sur le bois.

Lancez l’impression sur la graveuse laser.

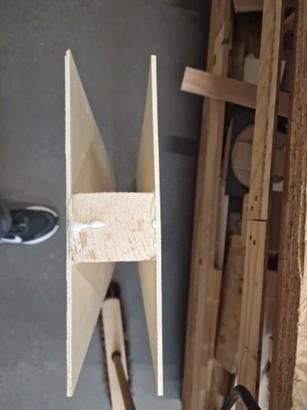

1. Pour l’assemblage, le but est de mettre un tasseau principal au milieu du domino, afin de d’obtenir une stabilité et un renfort lors du soutien du plateau et de la maquette.
2. Appliquez y de la colle pour bois et maintenez le tout avec des pinces afin de laisser agir la colle (2-3h).

Entre-temps, commencez à couper les planches de bois qui vont venir s'insérer entre les deux planches de domino (qui sont gravées au laser), afin d’obtenir un domino géant stable et complet.

Vissez le tout.

1. Pour l’assemblage, des pieds Domino sur la planche qui va supporter la maquette 3D. Faites des tracés symétriques avant de visser les pieds à la planche, afin d’avoir une symétrie et une stabilité lorsqu’ils vont supporter la planche et la maquette.
2. Mesurer la planche longueur et largeur, diviser le tout en deux.
3. Positionner les angles des pieds en fonction du rebords de la planche. (celle ci doit être à la même distance de part et d'autre de chaque pied.
4. Faire la même chose de chaque côté de la planche afin de savoir où visser le tasseau.
5. Lorsque les tracés sont faits, faites un quadrillage dans ces tracés afin de localiser le tasseau central afin de visser celui-ci à la planche pour faire maintenir le tout. Rajouter également des équerres sur chaque coté pour plus de stabilité.
6. Poncer les tasseaux pour qu'ils soient à la même hauteur.

1. Collez tout le tour du plateau, des bandelettes en bois afin de caler la maquette et d’y inscrire des inscriptions en braille et/ou en lettre dessus.
2. Maintenez le tout avec des pinces le temps du séchage de la colle (2h-3h).

Protégez la maquette à l’aide d’un vernis anti-UV (Plusieurs couches sont nécessaires)
