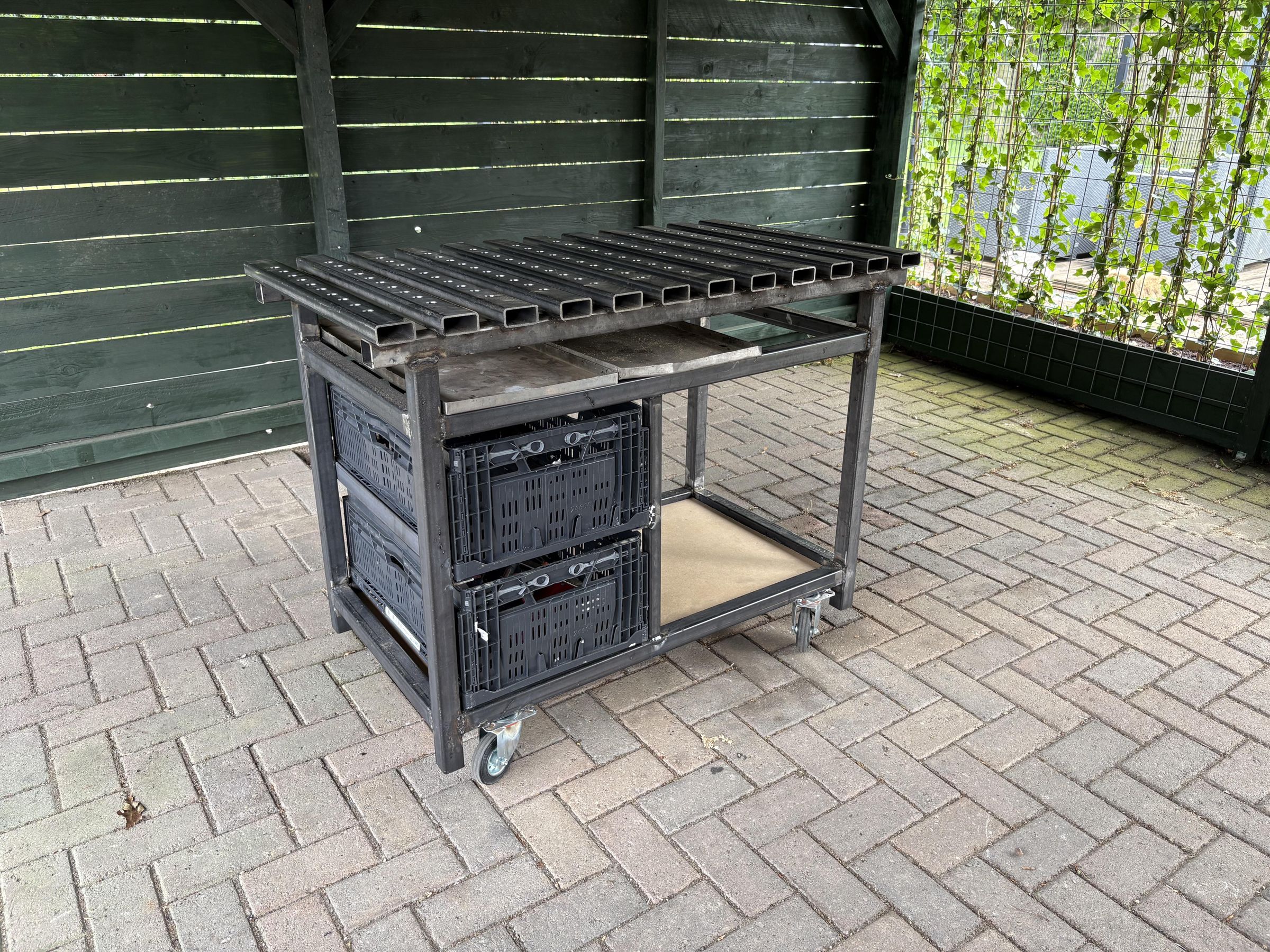

Mobile Welding Table

Dit project beschrijft kort en bondig hoe de getoonde lastafel geproduceerd kan worden. De tafel is bedoeld voor kleine projectjes aan huis met zeer lage nauwkeurigheid. De tafel beschikt over twee kratten die dienen als lades, een houten schap en zwenkwielen.

Materialen

1. 2x Koker 60x30x3 x650 (werkblad)
2. 2x Koker 40x40x2 x1160 (drager werkblad)
3. 4x Koker (tafelpoot) x750
4. 4x Koker (dwars breedte) x520
5. 4x Koker (dwars lengte) x960
6. 2x Koker (schap hoogte) x510
7. 2x Hoeklijn 40x40x4 x (schap steun) x560
8. Houten plank 2940x510
9. 2x Euro Pool krat 24603

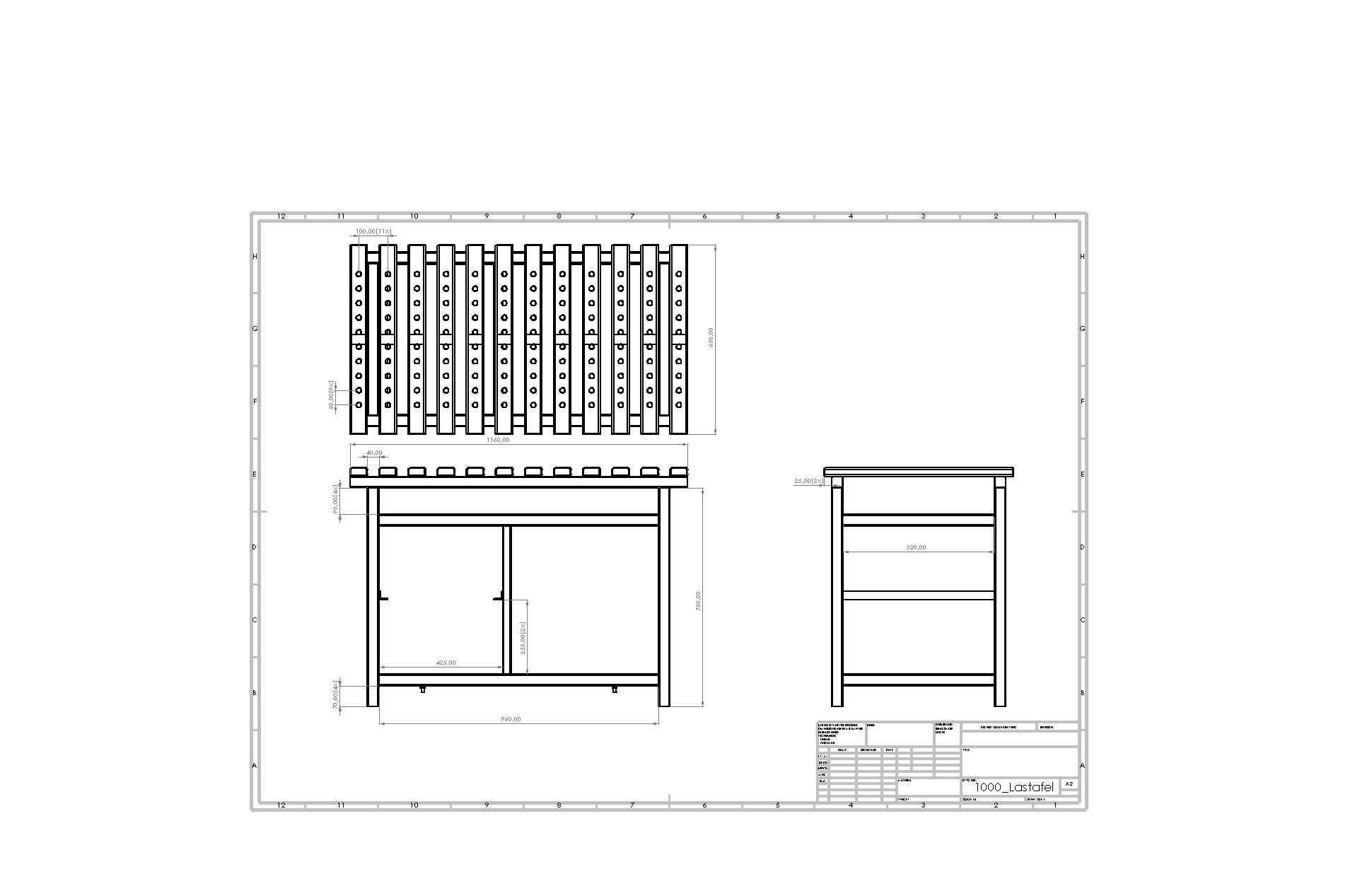

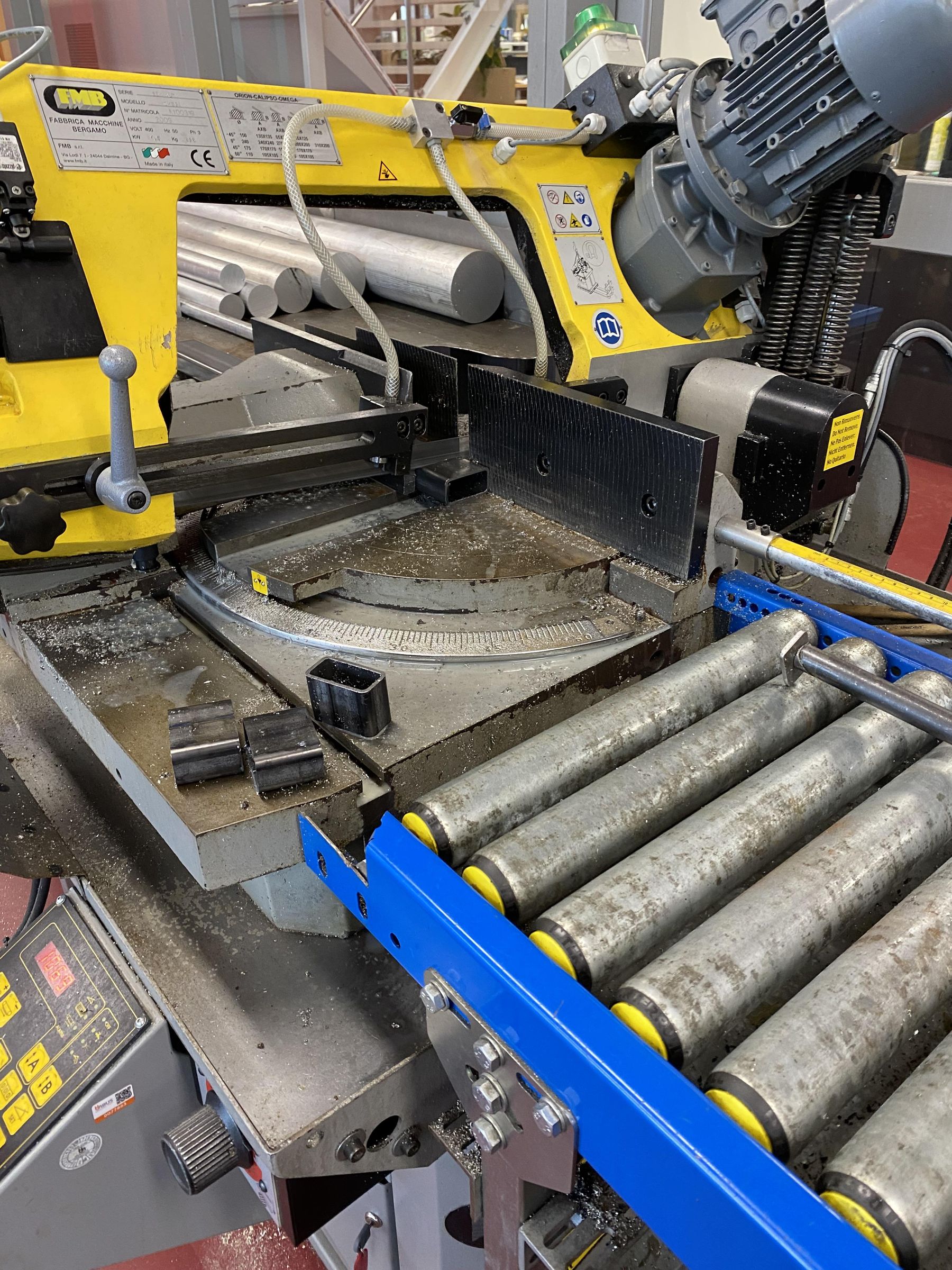

Begin met het op maat zagen van alle kokerprofielen volgens de afmetingen van het ontwerp.

Werk nauwkeurig, want afwijkingen in de lengte kunnen later problemen veroorzaken bij het uitlijnen van het frame.

Tips:

1. Label de onderdelen direct na het zagen.
2. Controleer de afmetingen voordat je verdergaat.
3. Verwijder grove bramen alvast na het zagen.

Afbramen

Verwijder alle scherpe randen en bramen met een slijper of afbraamgereedschap.

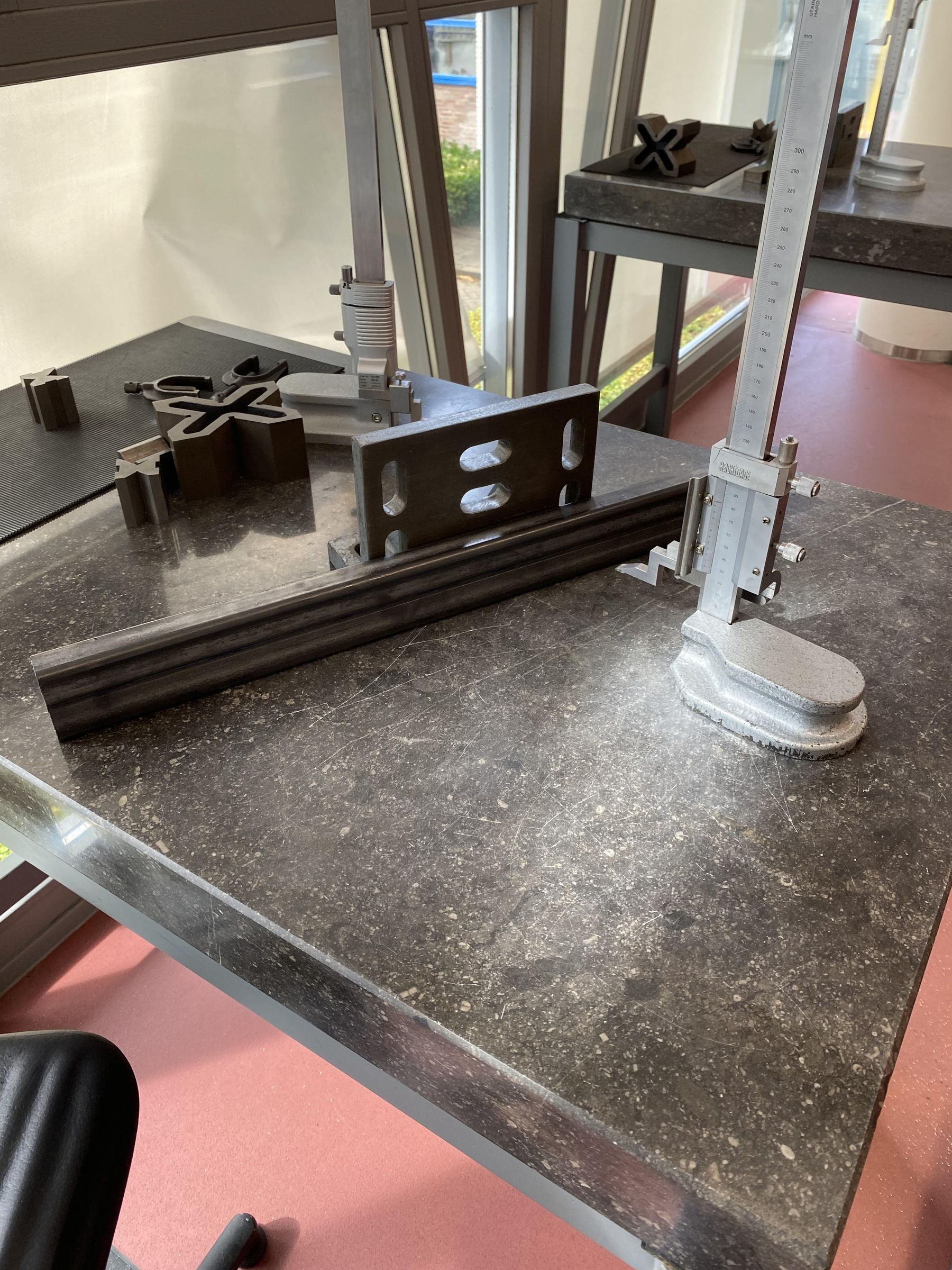

Gatenpatroon Markeren

Teken vervolgens het gatenpatroon af op de profielen die onderdeel worden van het werkblad. Dit patroon dient als referentie voor het opspannen en positioneren van werkstukken op de tafel.

Pons alle boorlocaties met een centerpons zodat de boor niet wegloopt.

Neem voor deze stap voldoende tijd; de nauwkeurigheid van het gatenpatroon bepaalt mede de bruikbaarheid van de tafel. Let op dat je lasnaad tijdens het boren zich bevindt in de eerst te doorboren wand. Dit voorkomt dat de boor later van de lasnaad afkaatst, waardoor de gaten niet concentrisch liggen.

Stap 3: Gaten Boren en Verzinken

Boor alle gemarkeerde gaten voor met een 8 mm boor.

Boor daarna elk gat met een 16 mm.

Verzink vervolgens alle gaten, hierdoor verdwijnen scherpe randen en krijgt het werkblad een nettere afwerking.

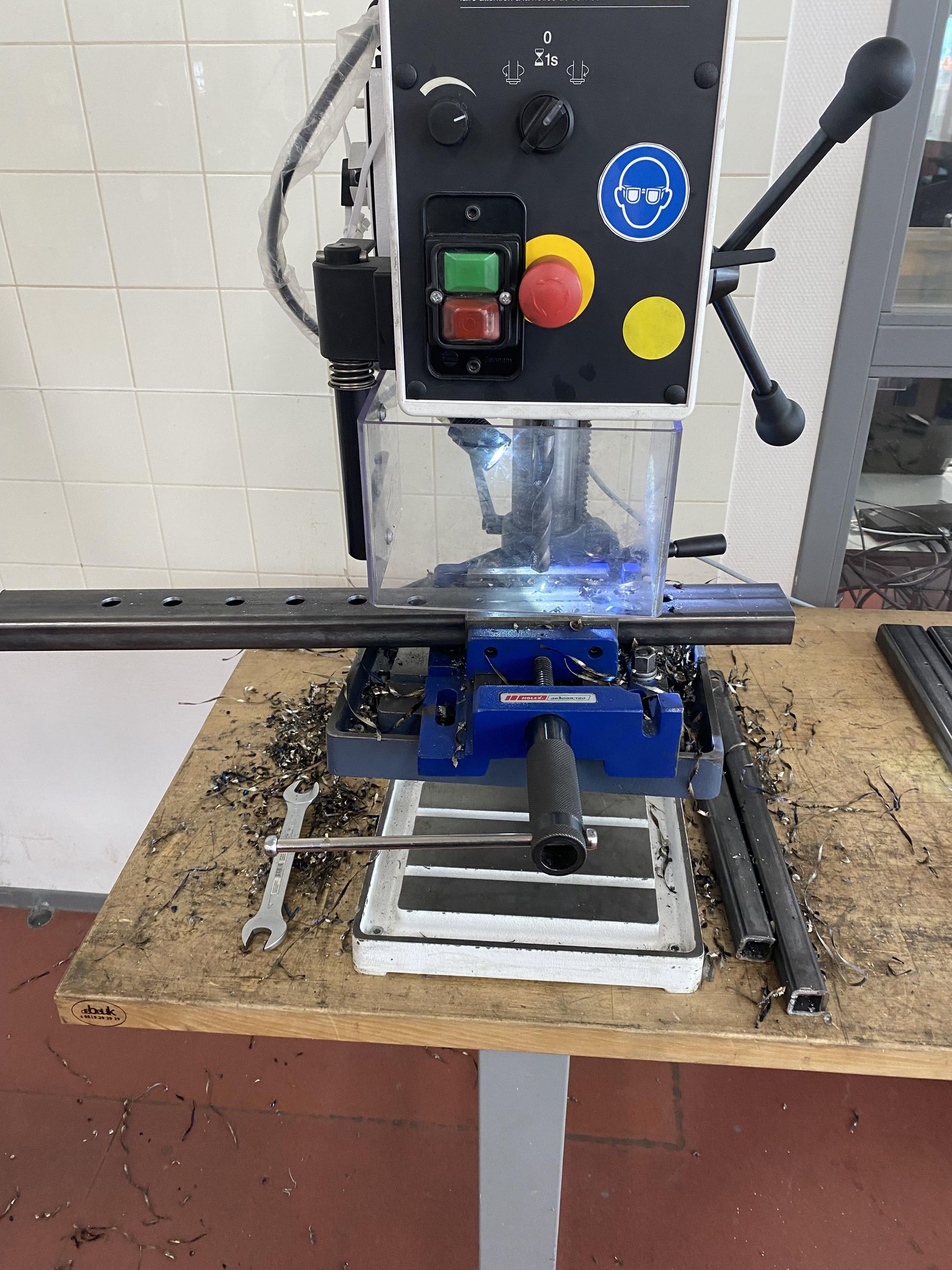

Tip: Gebruik bij voorkeur een kolomboormachine voor een constant en nauwkeurig resultaat. Indien tot je beschikking; gebruik een frees of buislasersnijder.

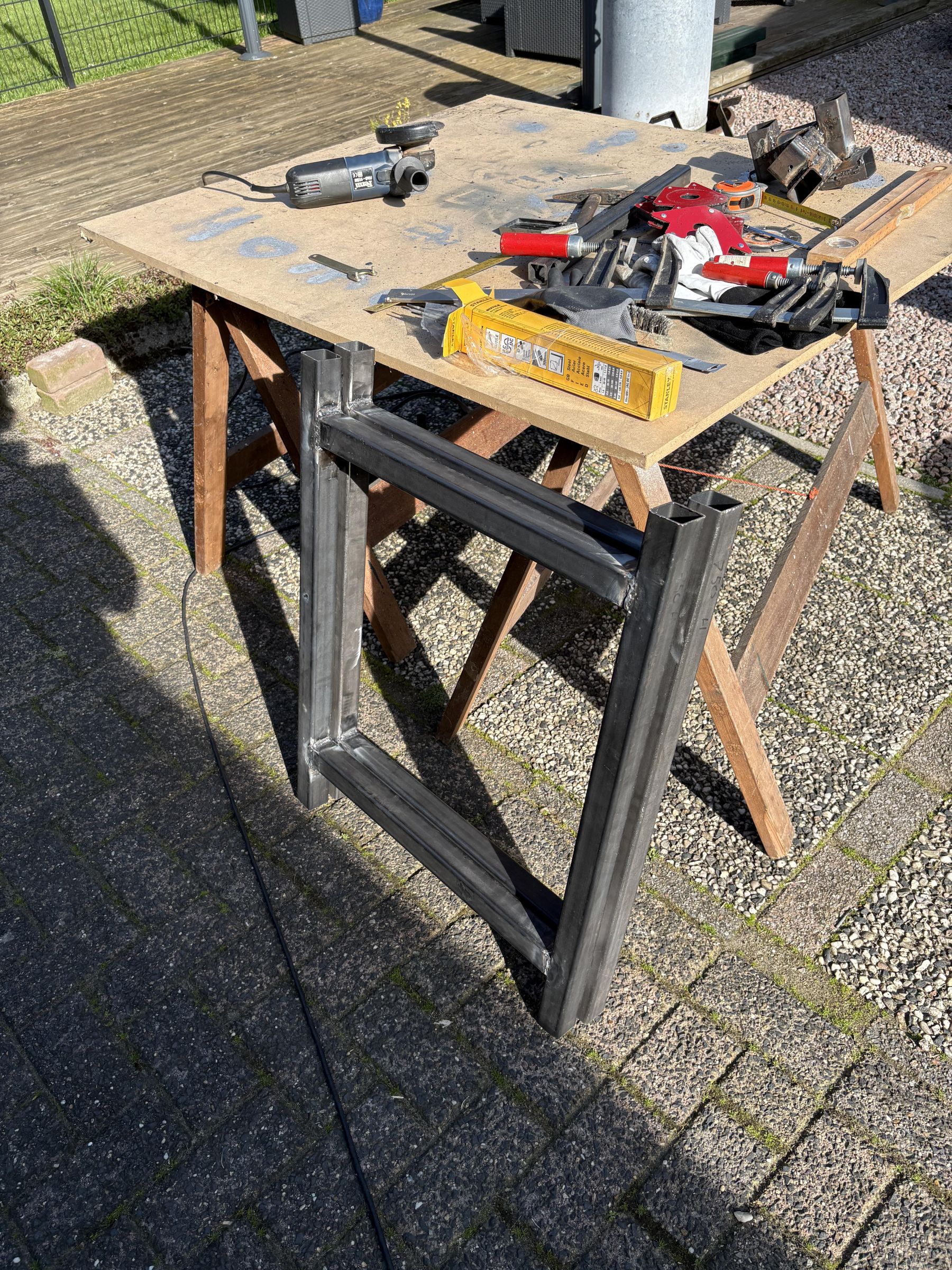

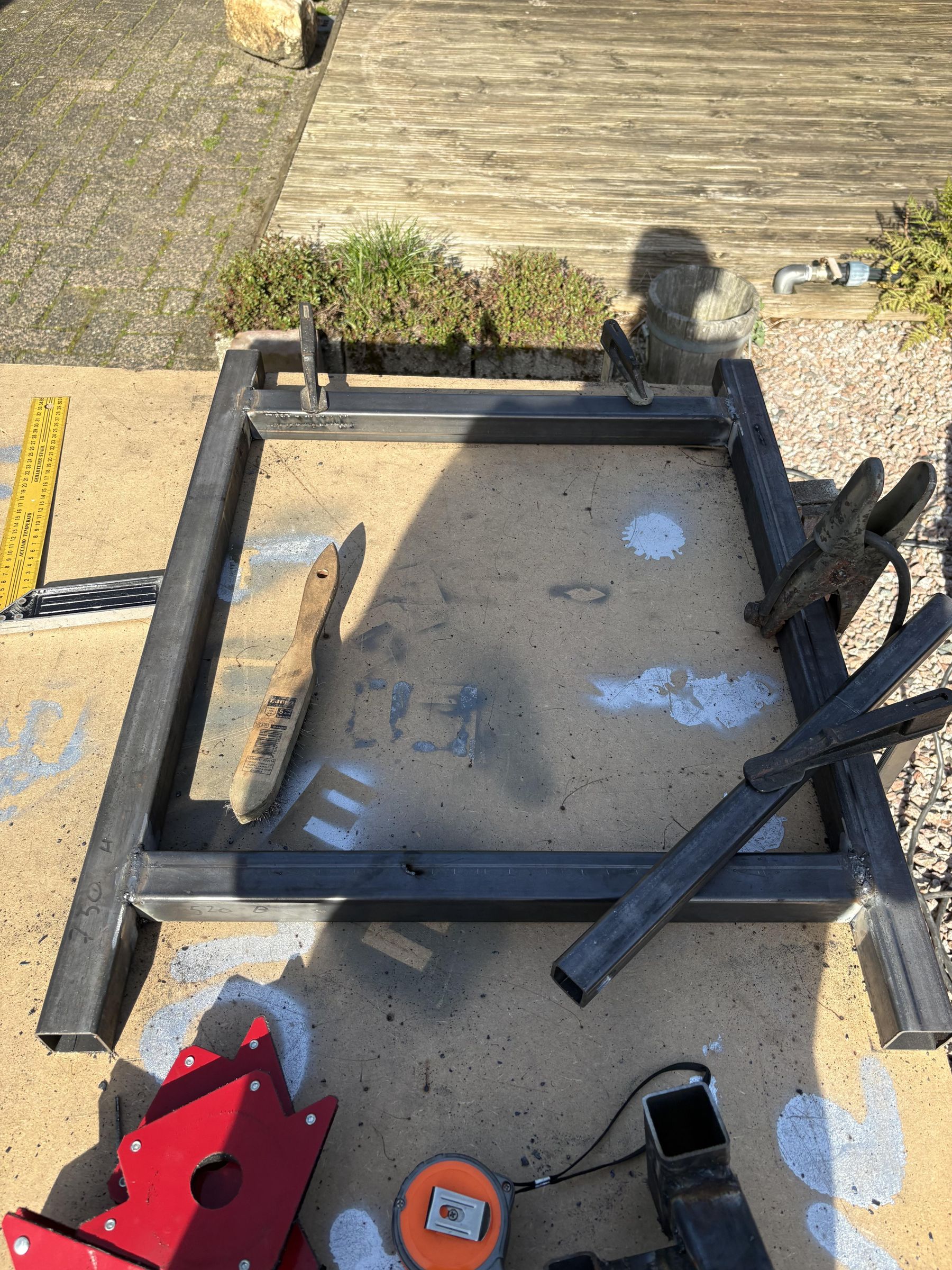

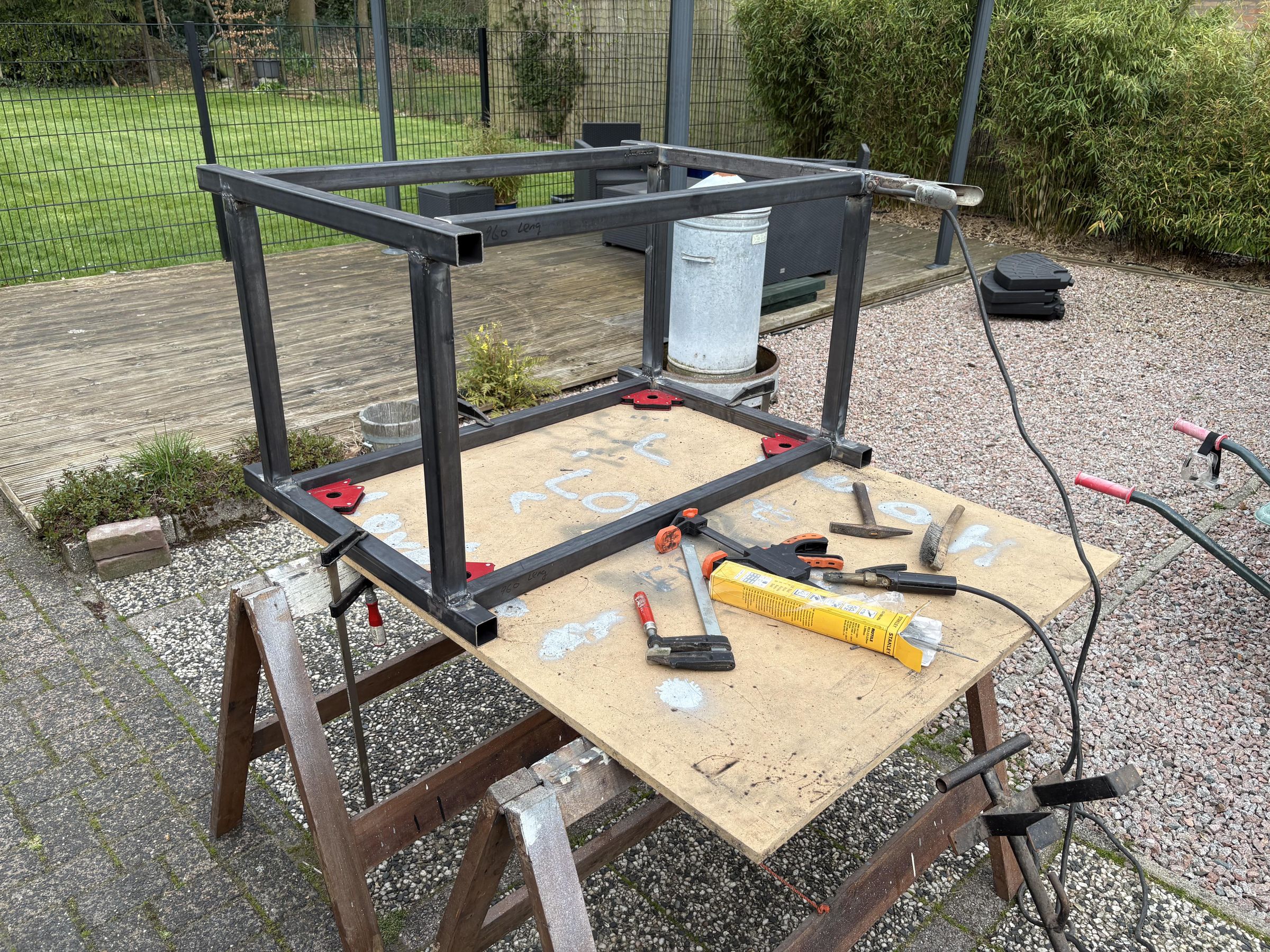

Het frame vormt de basis van de lastafel en moet daarom haaks en vlak worden opgebouwd.

Voor het lassen:

1. Slijp alle lasoppervlakken schoon.
2. Klem de onderdelen stevig vast.
3. Controleer alle maten.

Hecht eerst alle onderdelen en controleer opnieuw de maatvoering voordat je de definitieve lassen legt.

Stap 5: Het Werkblad Maken

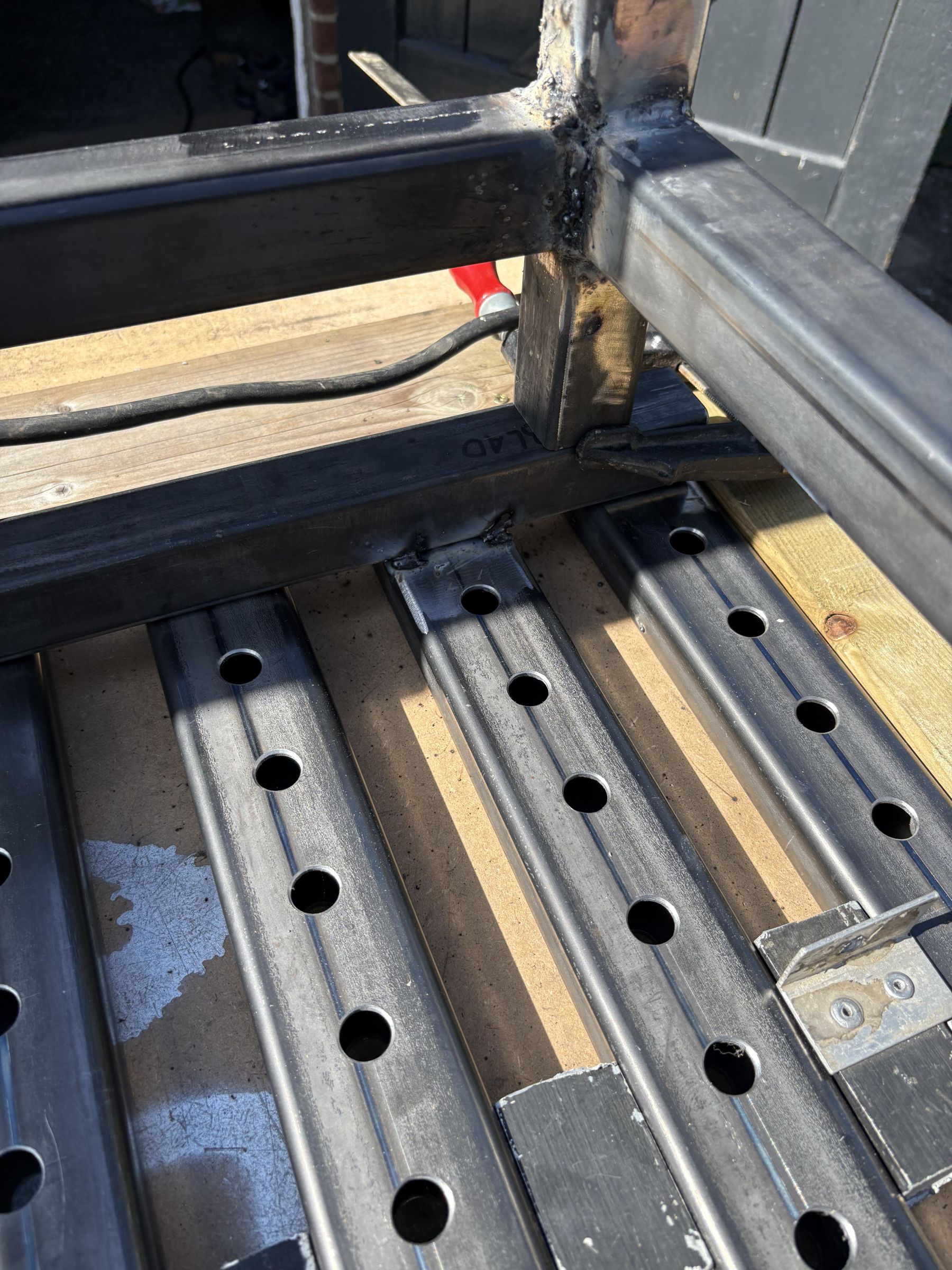

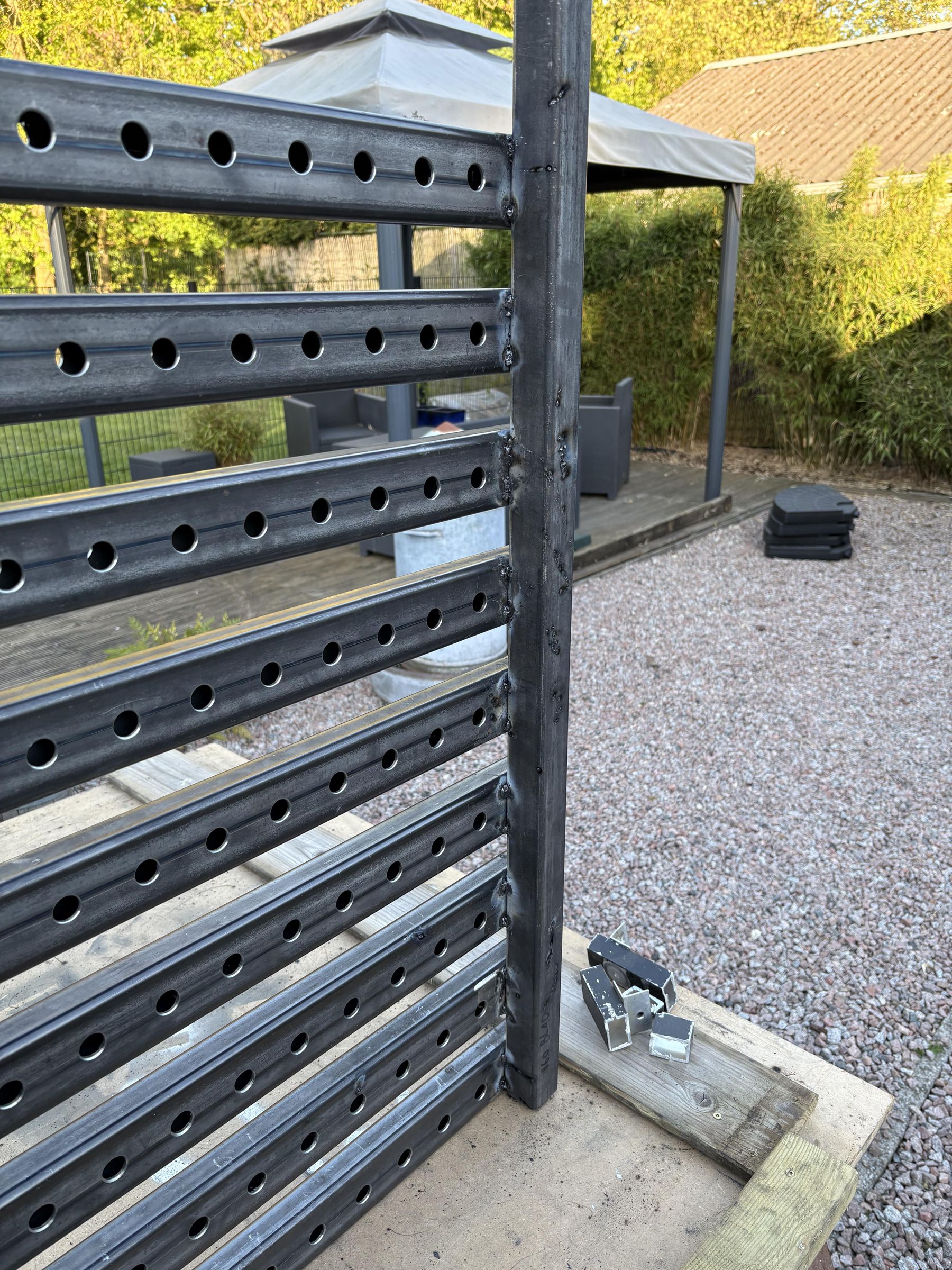

Het werkblad bestaat uit meerdere kokerprofielen die op gelijke afstand van elkaar worden geplaatst.

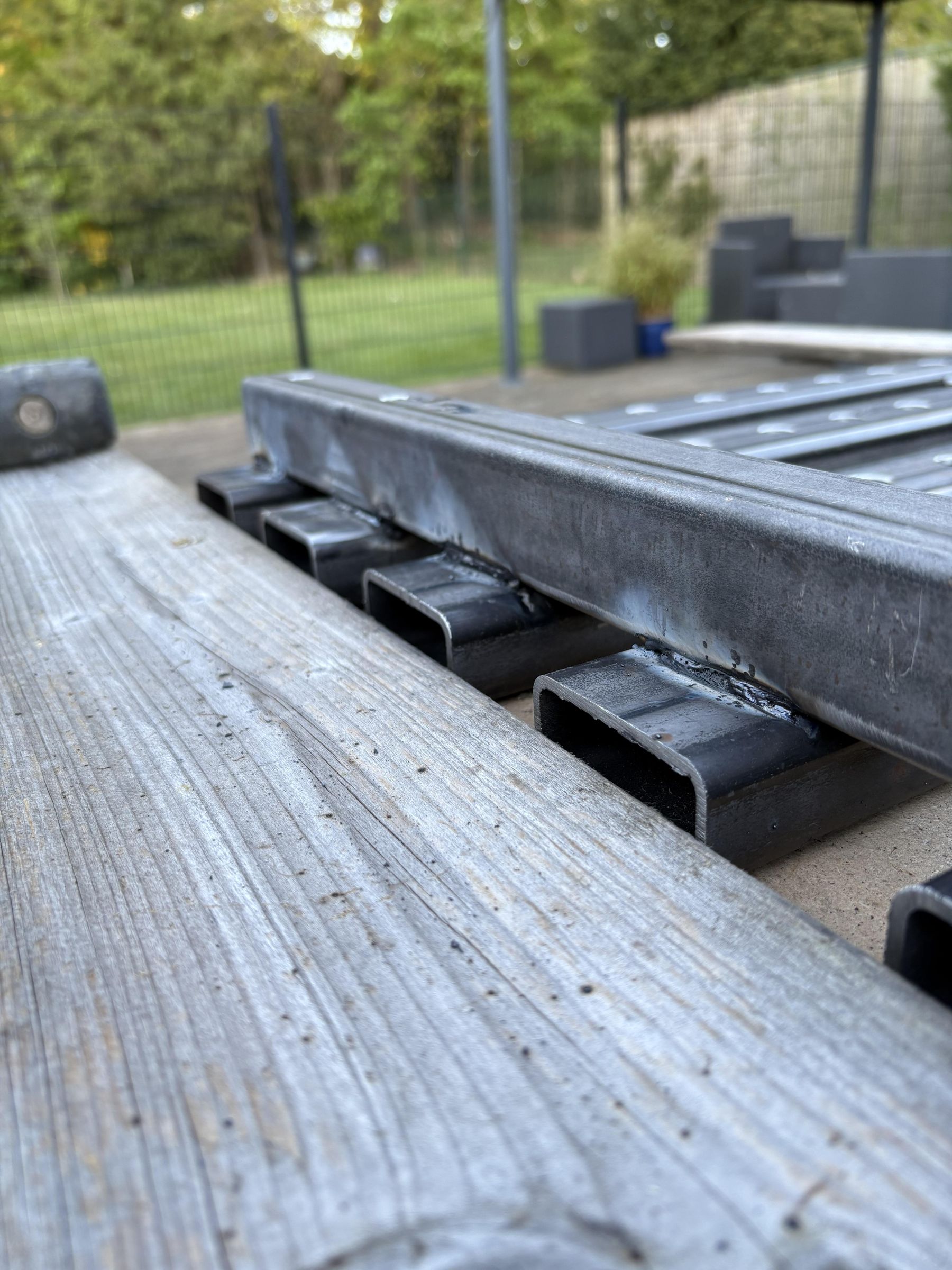

Houten Mal Maken

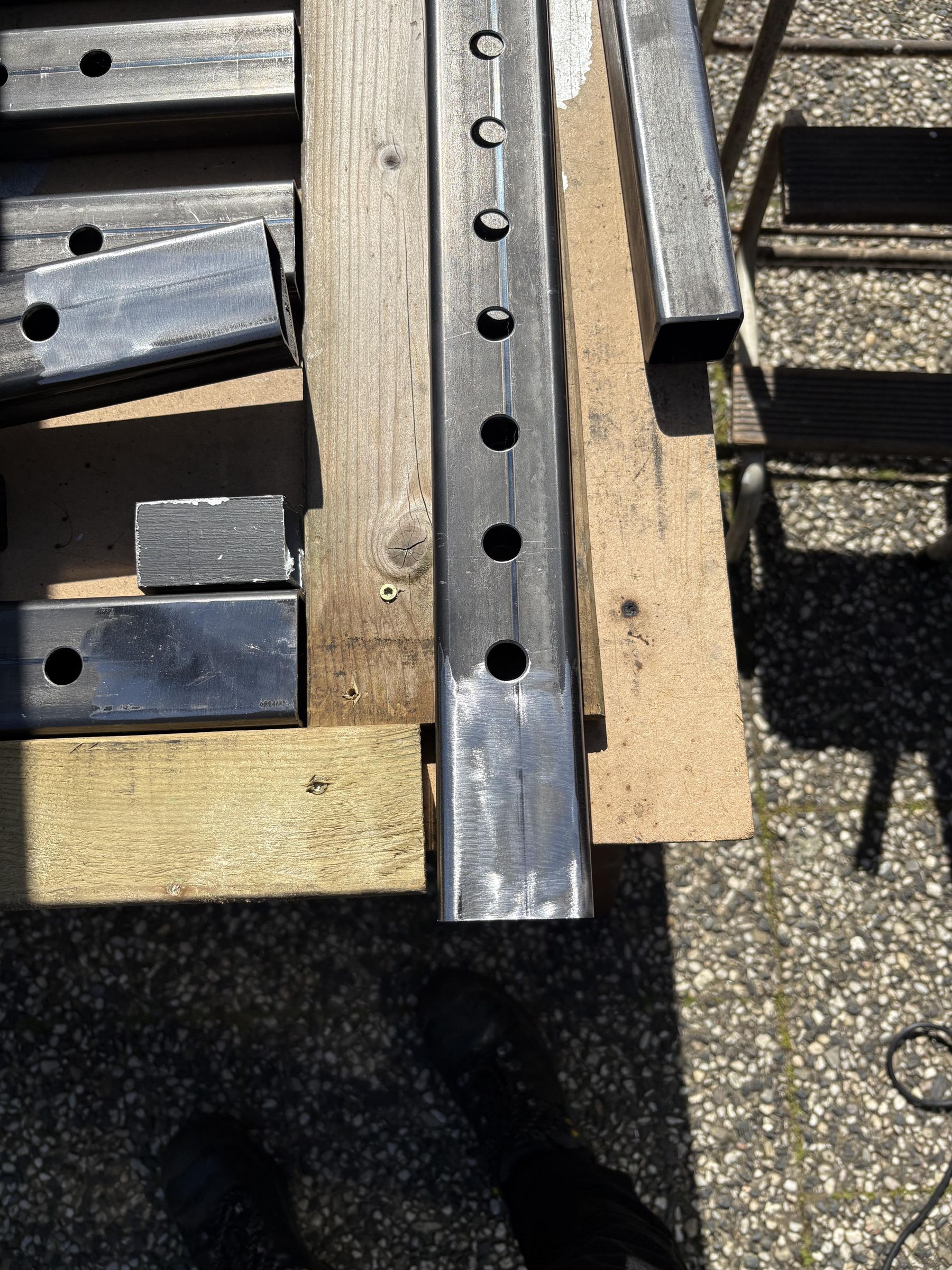

Om overal dezelfde tussenafstand te behouden, is een eenvoudige mal van hout gemaakt.

Met behulp van tussenblokjes worden de kokers exact gepositioneerd voordat ze worden gehecht.

Vervorming Beperken

Om kromtrekken van het werkblad te minimaliseren:

1. Gebruik zo kort mogelijke lassen.
2. Verdeel de lassen gelijkmatig over het oppervlak.
3. Las afwisselend op verschillende plaatsen.

Kromtrekken Corrigeren

Wanneer het werkblad toch vervormt, kan dit gedeeltelijk worden gecorrigeerd door gecontroleerd warmte toe te voegen aan de onderzijde van het blad. Door de warmte zorgvuldig te verdelen kan het materiaal weer worden teruggetrokken naar een vlakker oppervlak.

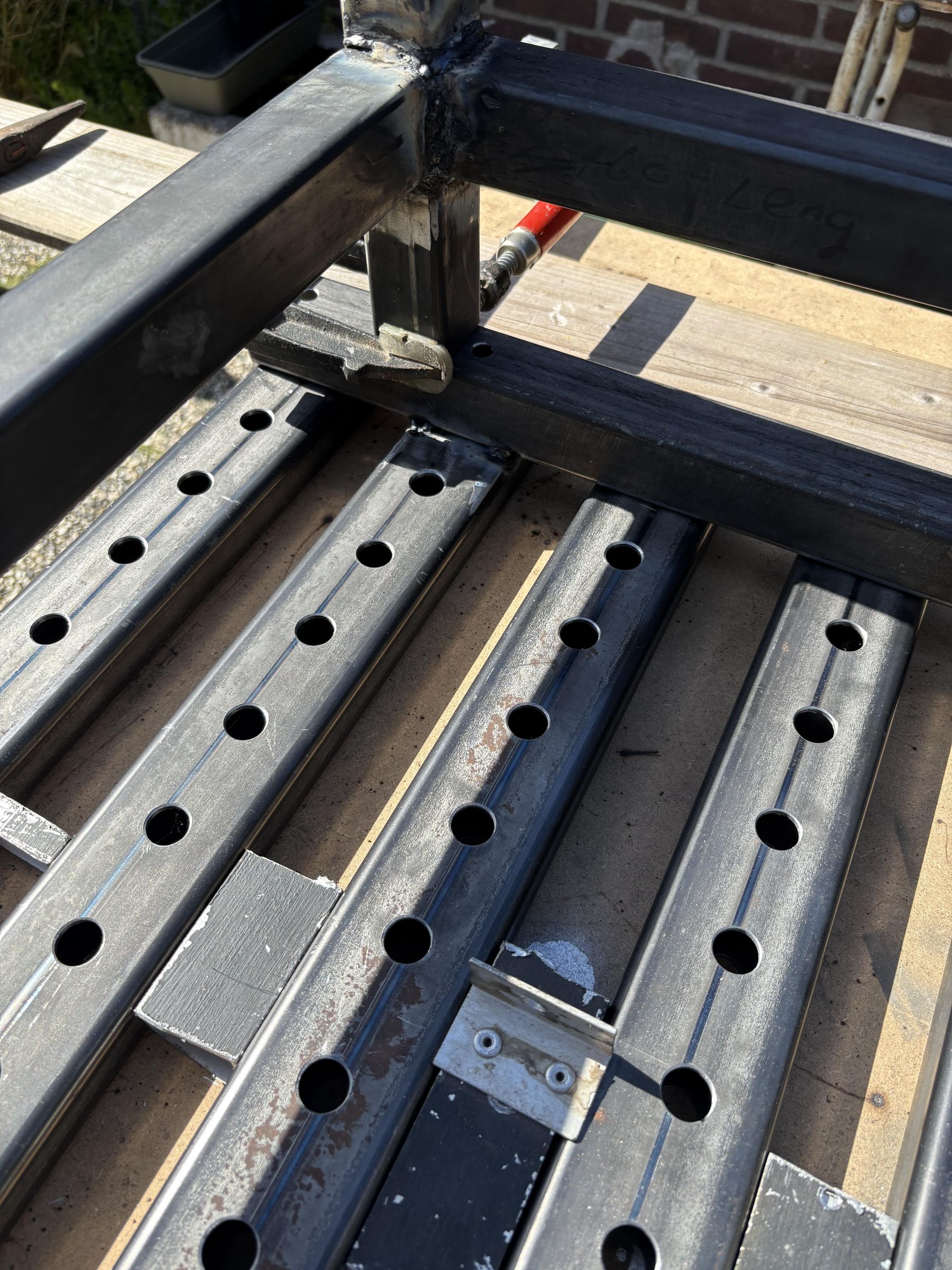

Stap 6: Werkblad en Frame Verbinden

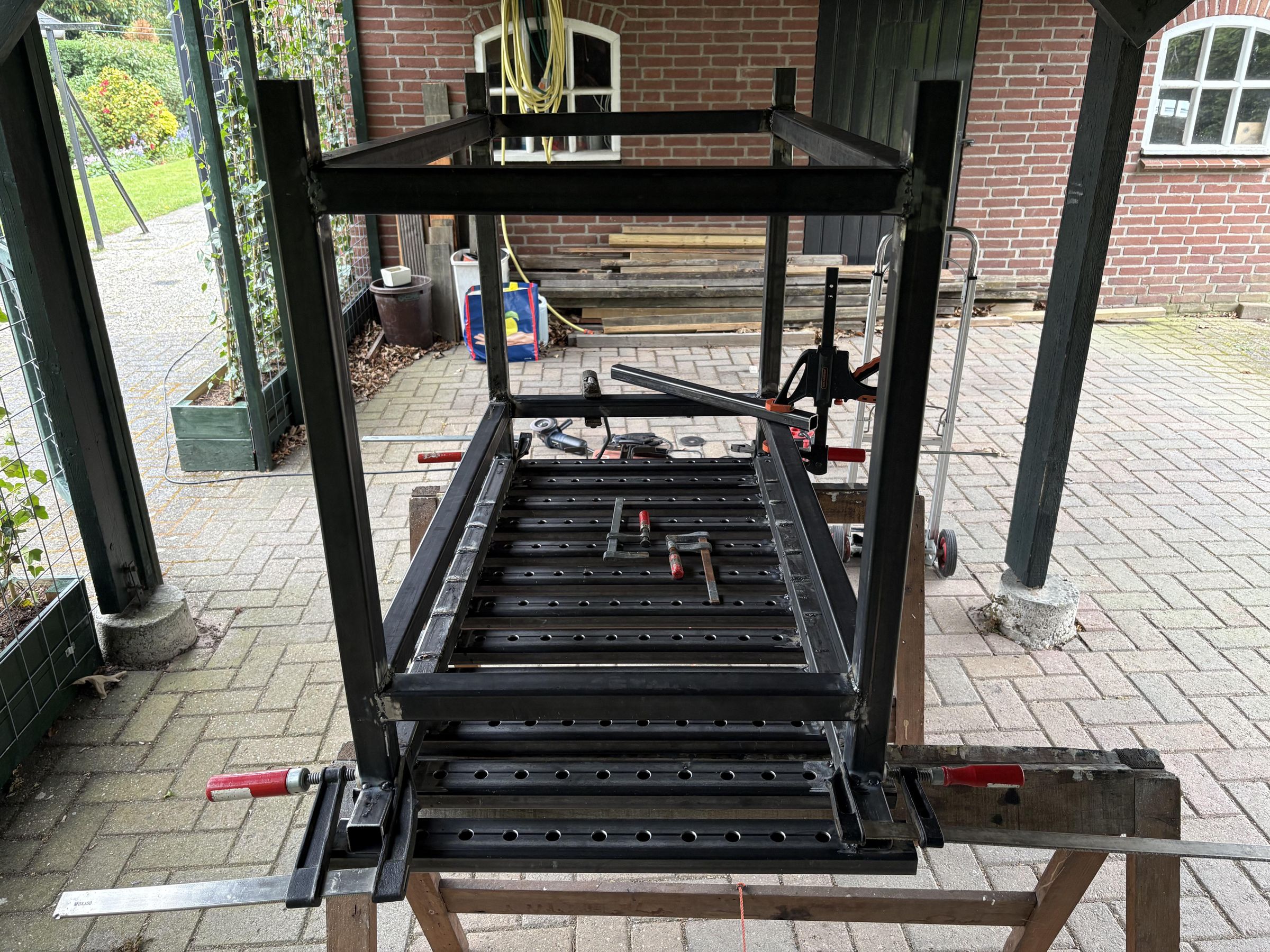

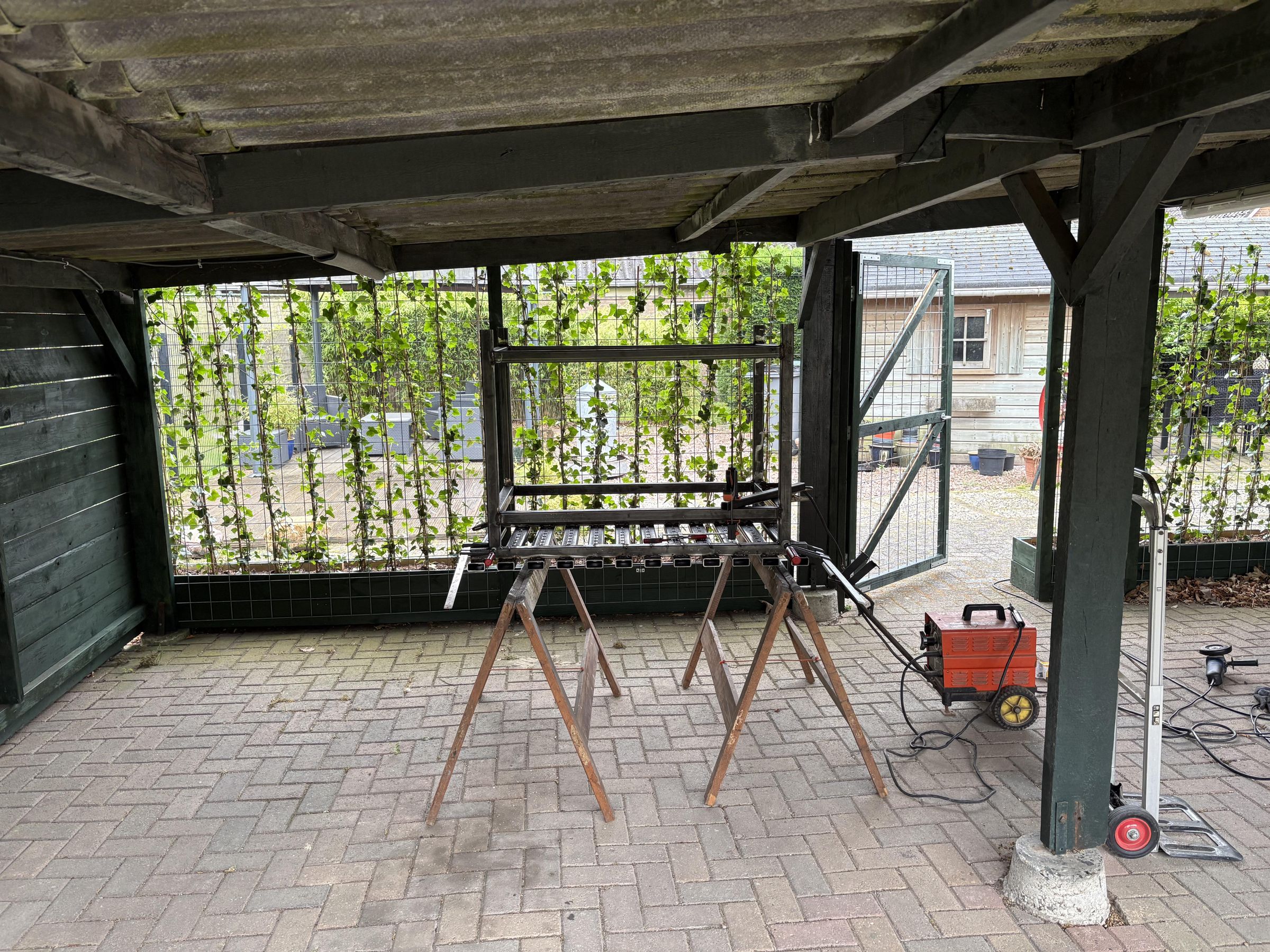

Plaats het frame op het werkblad en controleer de uitlijning.

Gebruik:

1. Klemmen
2. Lasmagneten
3. Meetgereedschap

om alles tijdens het lassen op zijn plaats te houden.

Stap 7: Extra Functionaliteiten Toevoegen

Wielen Monteren

Voor extra mobiliteit kunnen zwenkwielen worden toegevoegd.

De aanbevolen methode is:

1. Montageplaten aan het frame lassen.
2. De wielen met bouten aan deze platen bevestigen.

Hierdoor zijn de wielen later eenvoudig te vervangen of te onderhouden. In dit project zijn de bevestigingsplaten direct aan het frame gelast.

Schap Toevoegen

Tussen de onderste liggers kan een schap worden geplaatst voor het opbergen van gereedschap, klemmen en lasaccessoires. Deze kan rusten op resten staal die aan de kokers gelast kunnen worden. Stukken betonijzer zijn hier ook geschikt voor.

Lades Van Kratten

Een eenvoudige en betaalbare oplossing voor extra opslag is het gebruik van kunststof kratten als uitschuifbare lades. Hiermee blijven verbruiksmaterialen en klein gereedschap overzichtelijk opgeborgen.

De ideale werkhoogte is per persoon verschillend. Pas zo nodig de hoogte van de poten aan. Ook kun je zelf nog extra opslagmethoden toepassen door bijvoorbeeld haken aan een koker te lassen. Het uiteindelijk spuiten van het frame garandaart een langere levensduur.
