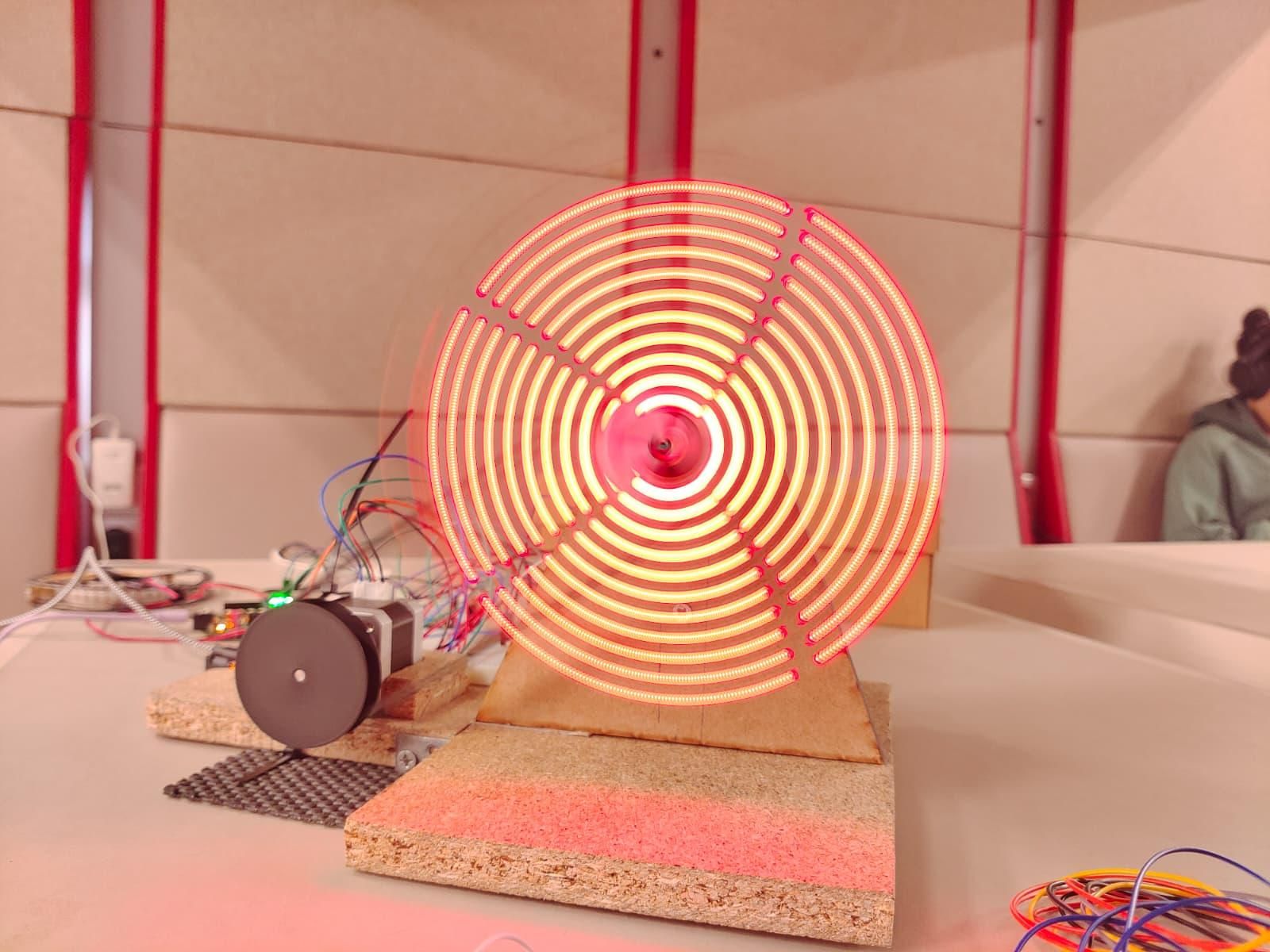

Propeller Hologram (Persistance of Vision Display)

Wij hebben een propeller-hologram gemaakt waarmee simpele plaatjes kunnen worden afgebeeld. Dit maakt gebruik van persistence of vision; licht laat een nabeeld achter in jouw zicht.

1. 3D printer + Filament
2. Laser Snijder + 6mm MDF
3. 17HS4401 Stappenmotor
4. 12V power supply
5. 5V power supply
6. Sleepring (SRC022A-6)
7. Arduino Uno
8. Stappenmotor driver (A4988)
9. WS2812B Led strip (144 leds/m)
10. Algemeen klein electronica (100 microfahrad capacitor nodig!)
11. Band met tandprofiel T5
12. Ir sender en reciever
13. Hout
14. Schroeven
15. Kogellager 28x12x8
16. Dubbelzijdig tape

3d print de drie .stl bestanden, dit zijn de tandwielen. Lasersnij de twee .svg bestanden in 6mm MDF, snij "Lasersnij werk" twee keer.

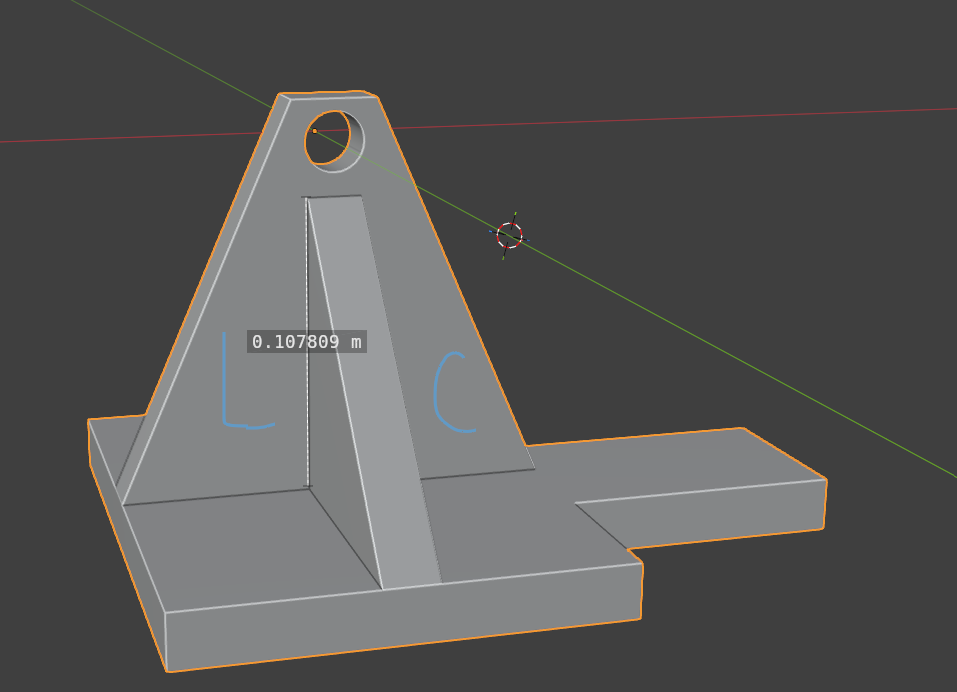

Zet de standaard van de propeller in elkaar volgens de gegeven tekening. Het onderdeel gemarkeerd met LC is zijn de twee lasergesneden stukken hout.

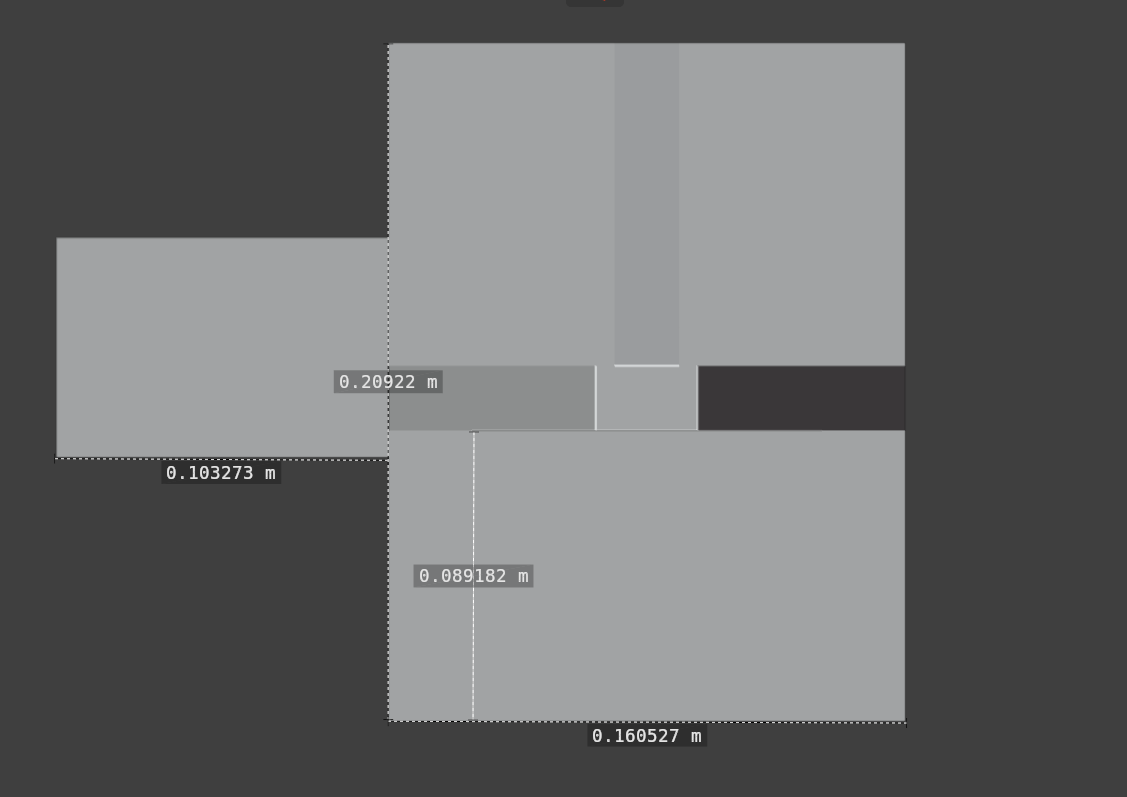

1. Zaag de onderkant uit in een stuk hout en zaag de support driehoek uit.
2. Lijm de twee lasergesneden houderstukken op elkaar met houtlijm.
3. Schroef de houder aan de driehoek vast
4. Schroef de houder en driehoek vanaf onder vast aan de onderkant.

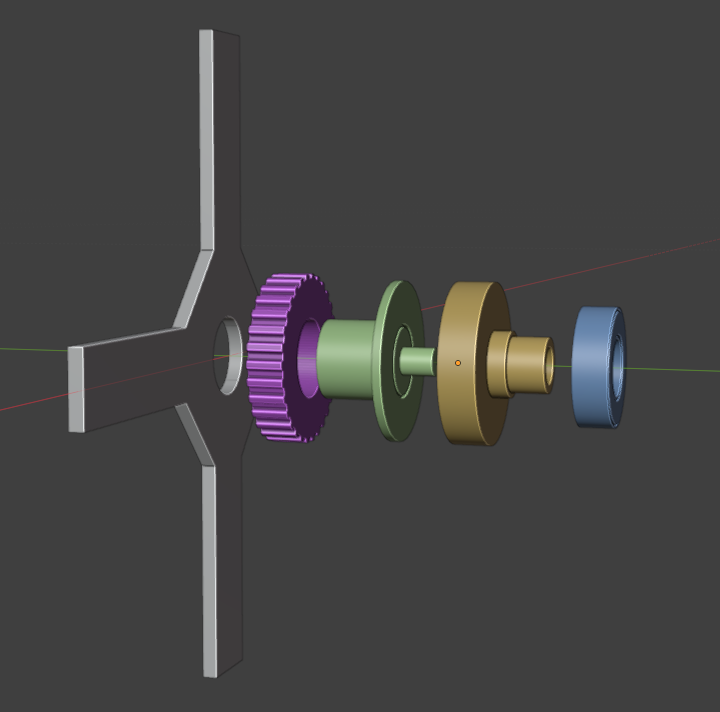

Klik op de brede kant van de sleepring het passende tandwiel, en de propeller. Maak dit vast met dubbelzijdig tape. Maak aan de andere kant de 3d geprinte houder voor het tandwiel, en de tandwiel op dezelfde manier vast. Gebruik de foto als referentie. Bevestig op de elektromotor het passende tandwiel met een pressfit.

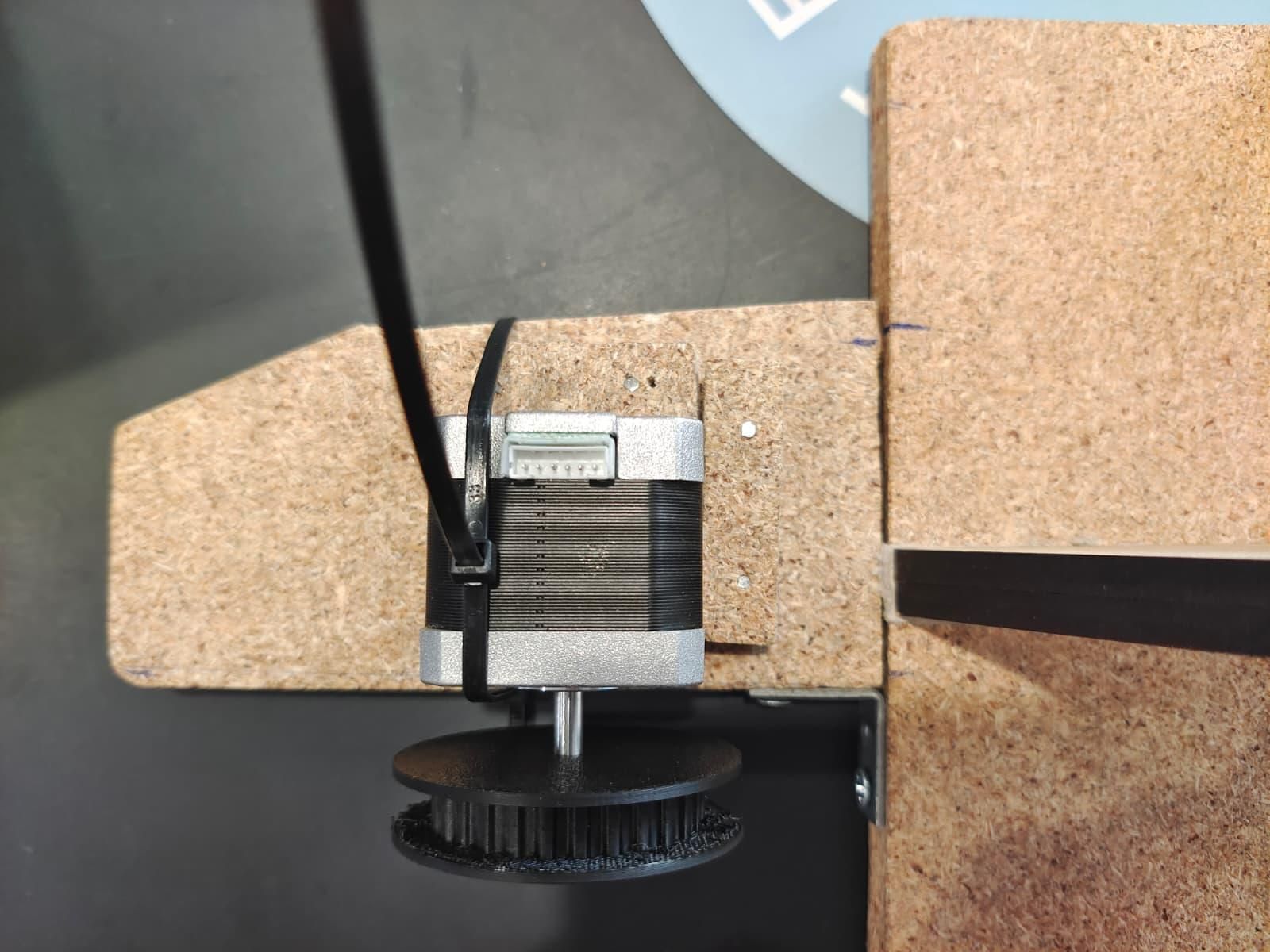

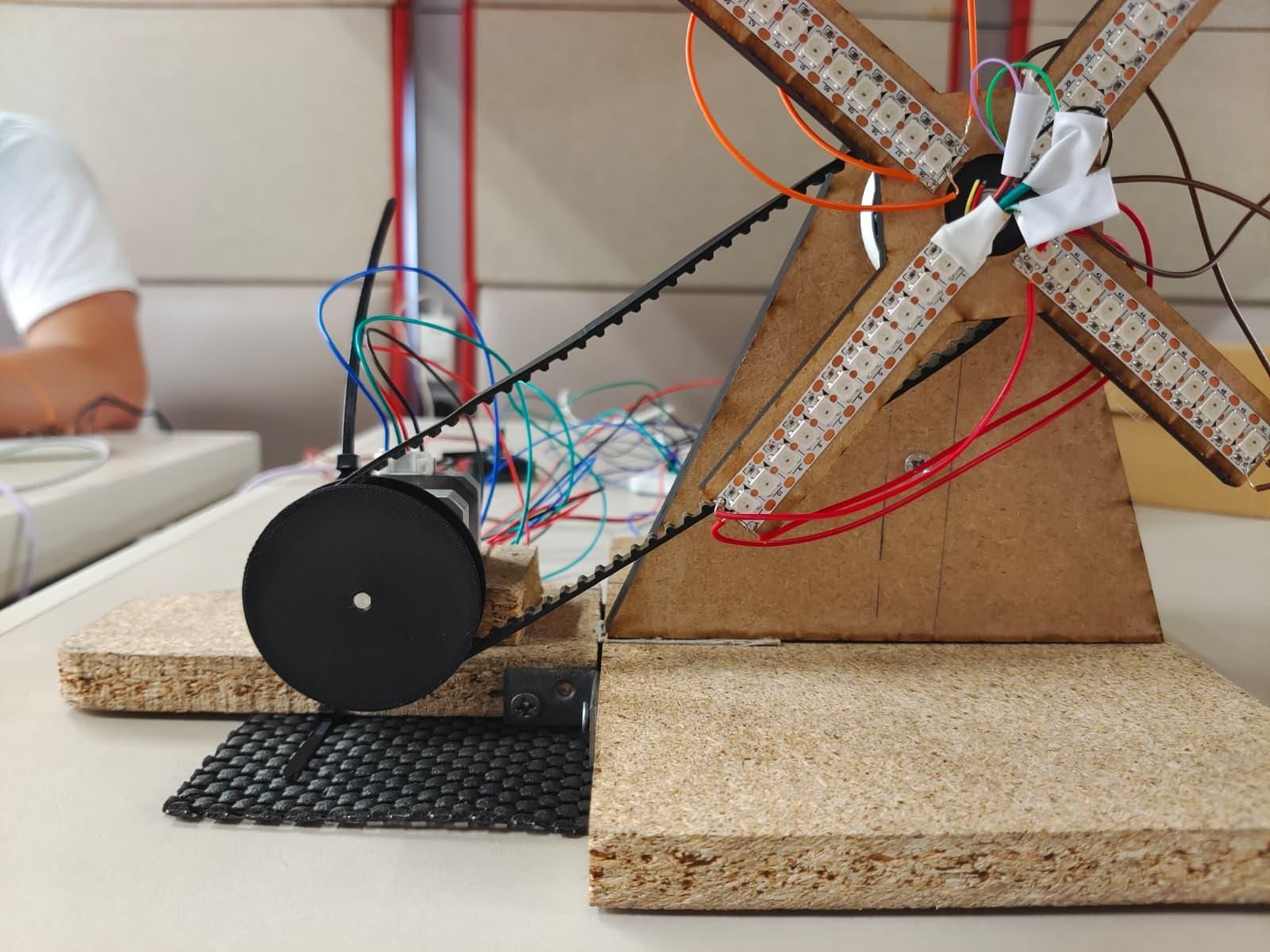

Klik de propeller in de standaard. Span de band over beide tandwielen en beweeg de elektromotor steeds verder over de standaard totdat de band strak staat. Teken af waar de elektromotor staat en bevestig zoals in de foto twee blokjes hout op deze plek. In de foto zit er een blokje rechts en een blokje achter de motor.. Zo kan de motor worden vastgemaakt met tiewraps, zodat als de band loskomt deze nog altijd snel losgehaald kan worden. De band zou strak moeten staan zoals te zien in de foto.

Open het bijgeleverde bestand in arduino IDE. Download in arduino IDE de fastled library. Verbind de arduino aan arduino IDE via een usb kabel en kies via "tools" het bijbehorende port. Klik op het upload pijltje linksboven, de code staat nu op de arduino.

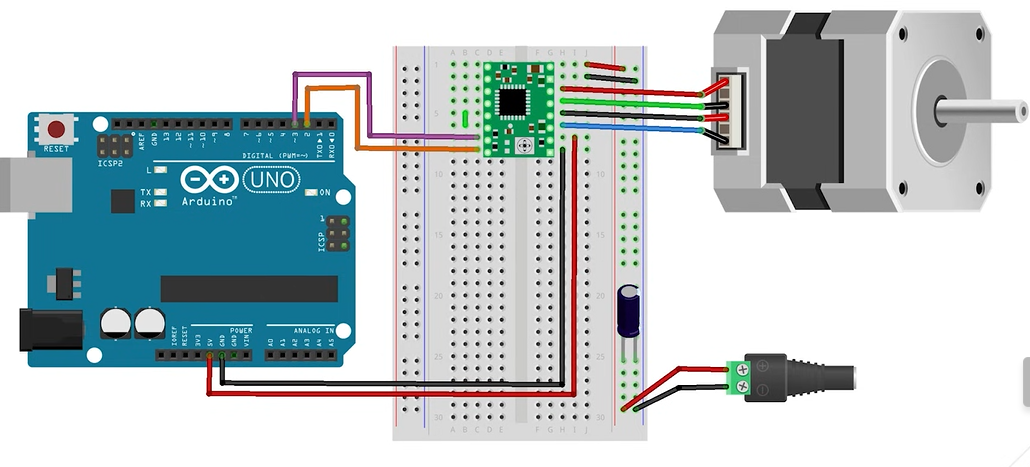

Sluit de stappenmotor aan volgens het diagram. Bij de draden van de stappenmotor moet eerst worden gecontroleerd welke draden naast elkaar moeten. Houd twee draden van de stappenmotor tegen elkaar aan en draai aan de as, als deze stroef draait dan moeten deze twee draden naast elkaar in de breadboard.

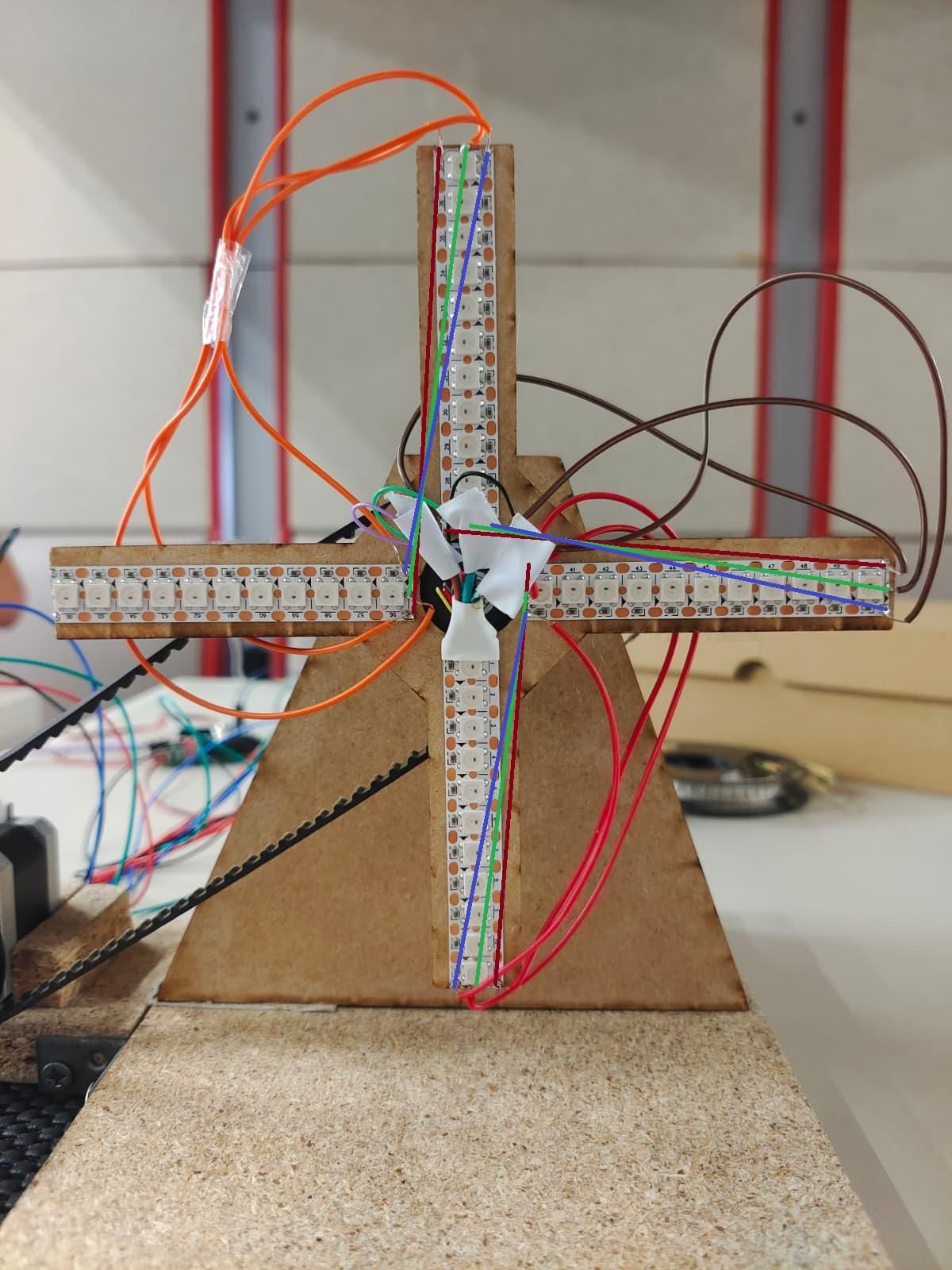

Knip 4 stukken van 11 ledstrips en plak deze op de propeller lettend op de correcte oriëntatie, het pijltje steeds weg van het midden van de cirkel. Soldeer de draden van de sleepring aan de ledstrips en soldeer draden vanaf de ledstrips naar elkaar zoals in de foto.

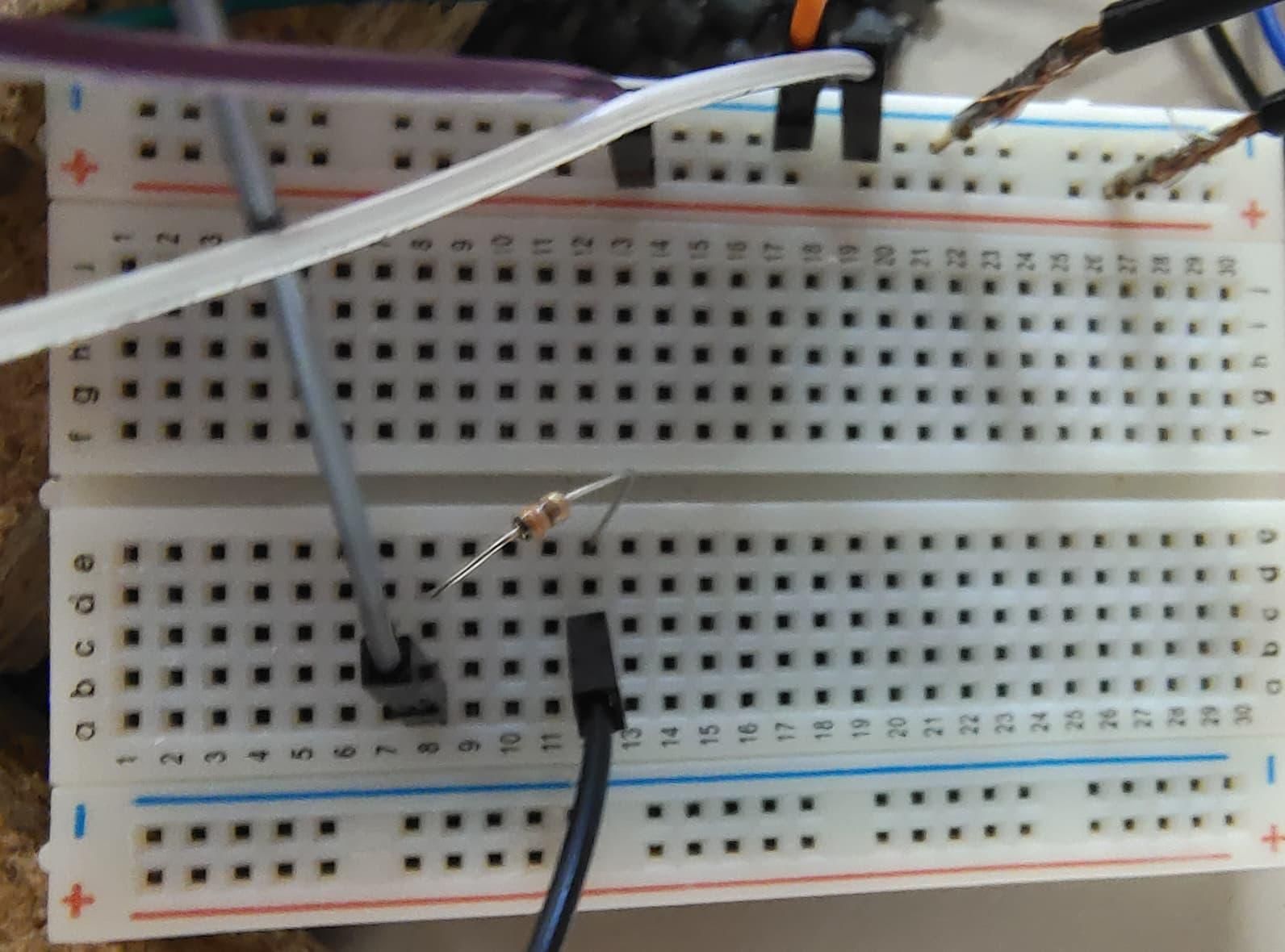

Sluit nu de arduino aan op de leds zoals in de foto.

1. De zwarte draden rechtsboven horen bij de powersupply.
2. De oranje draad komt van de arduino ground pin
3. De witte draad gaat via de sleepring naar de meest linker op de led strip.
4. De zwarte draad gaat naar de middelste op de led strip
5. De paarse draad gaat naar de meest rechter op de ledstrip
6. De grijze draad gaat op pin 4 van de arduino.

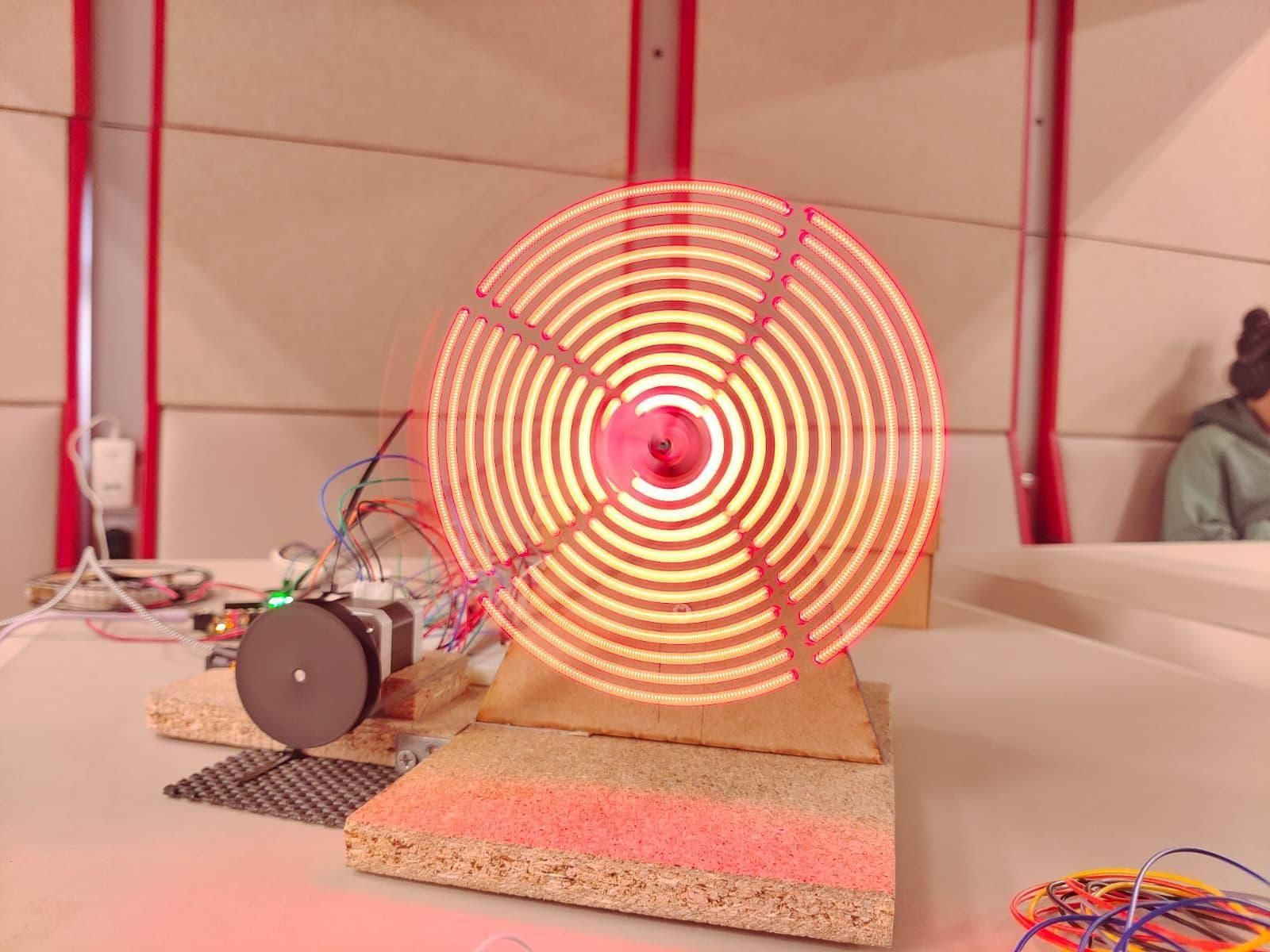

Sluit eerst de twee powersupplies van de motor en leds aan. Zet daarna de arduino aan door deze in een laptop/ batterij te pluggen. Dan gaat de propeller draaien en wordt het beeld gevormd.
