Rails + Glazenbol -> Wet Van Snelius

Met behulp van een zaklamp, glazen bol en reflectie oppervlakte laten zien hoe licht diffracite werkt. Hieromheen is een opstelling met rails gebouwd, zodat de hoek die de zaklamp met de bol maakt, kan varieren. De zon, die gedurende de dag ook van hoek t.o.v. de aarde verandert, zorgt ervoor dat geobserveerde regenbogen ook van positie veranderen, afhankelijk van hoe hoog de zon staat. Met deze opstelling simuleren we precies dat fenomeen.

Hulpmiddelen

1. 3D-printer
2. Boor
3. Zaag
4. Schuurpapier
5. Lijmpistool
6. Buigmachine

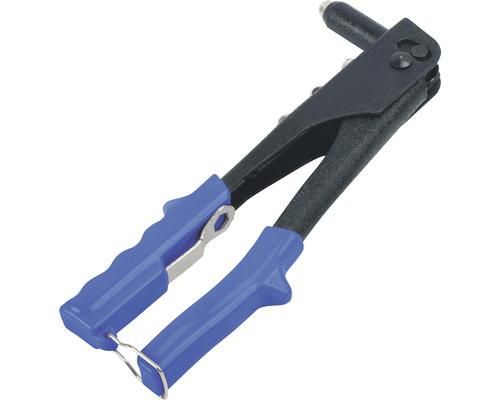

7. Popnageltang

Materialen

1. Hout
2. Glazenbol
3. Plastic Filament
4. Aluminium Platen
5. Schroeven
6. Touw
7. Katrol (x3)
8. Zaklamp
9. Lijm
10. PVC buis
11. Metalen buis
12. Kartonnen plaat

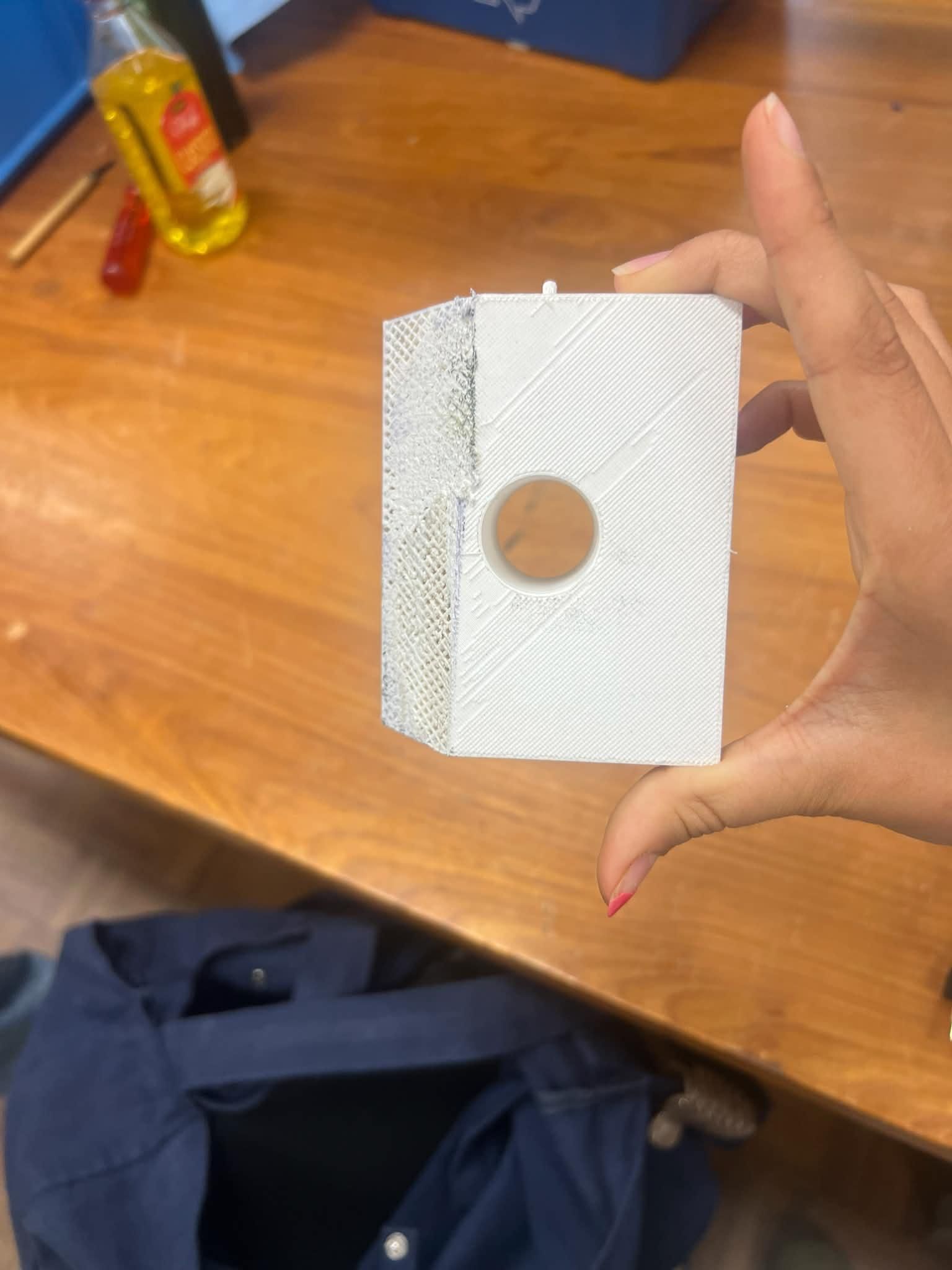

Allereerst is het belangrijk dat alle materialen op maat zijn zodat bij het in elkaar zetten alles zo soepel mogelijk verloopt. Ten eerste moet de design voor het karretje worden opgestuurd zodat deze z.s.m. kan worden 3d-geprint en lasergesneden. Zie hieronder voor het bestand van het karretje.

De afmetingen voor de aluminium strips zijn:

1. 2x 1m * 3cm * 2mm
2. 4x 1m * 1cm * 1mm

De afmetingen voor de houten platen zijn:

1. 4x 77cm * 2cm * 5cm
2. 2x 50m * 2cm * 5cm

Bestel een holle glazen bol met een diameter van 10 cm.

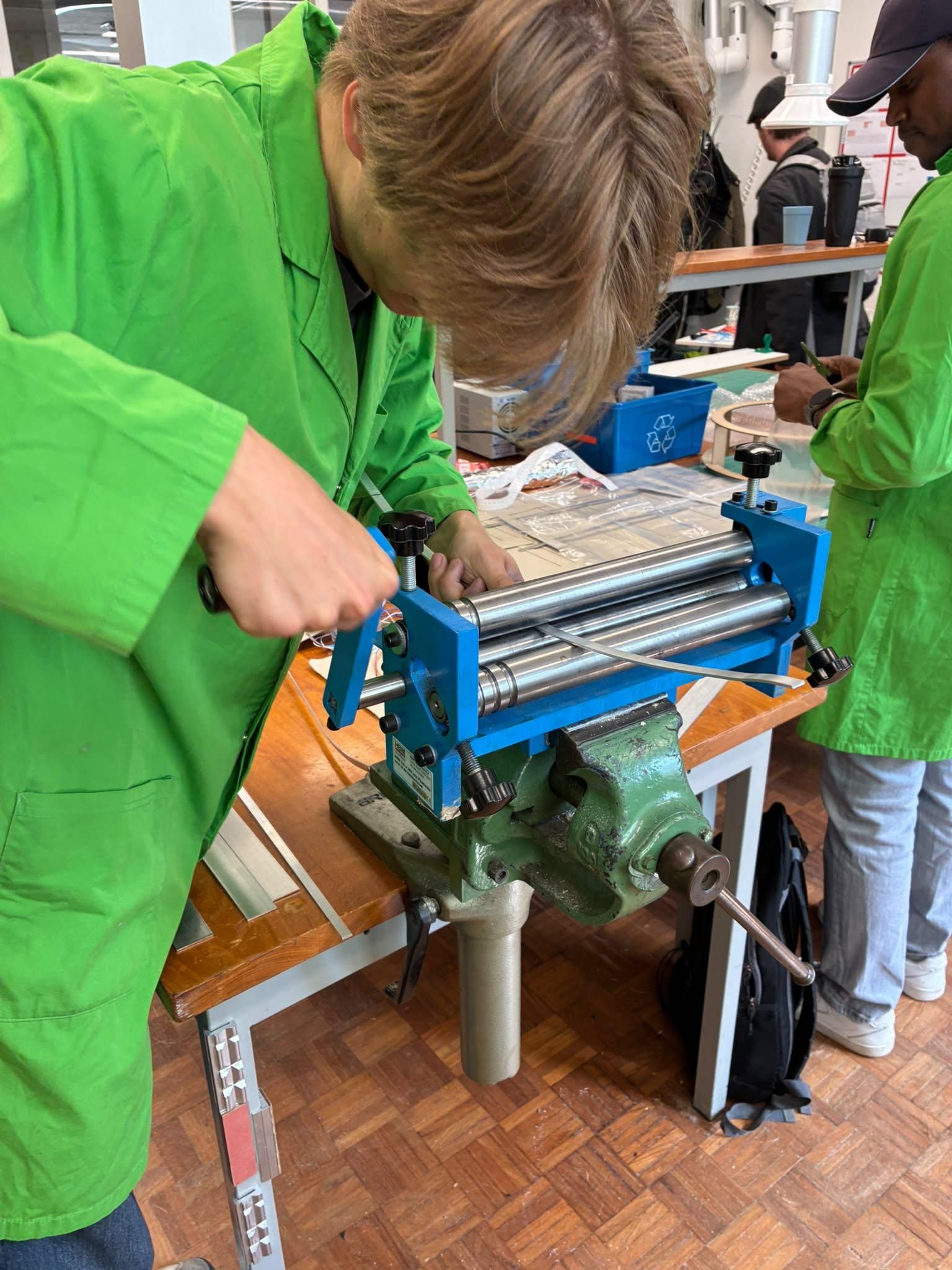

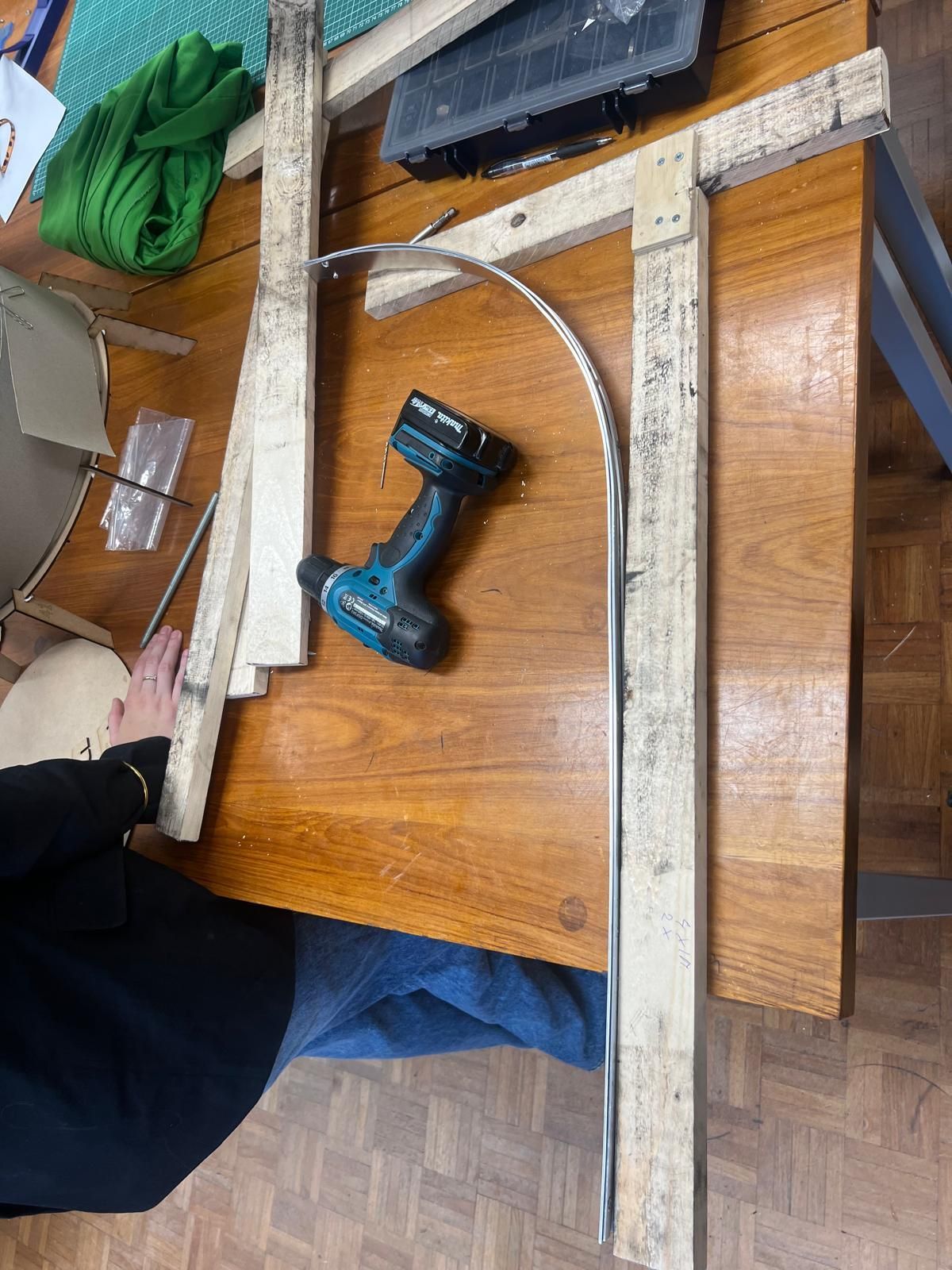

Buig de bovenkant van de 2 aluminiumstrips van 3 cm breed zodat deze een kwart cirkel vormt met een straal van 30cm. Dit doe je met een buigmachine (zie foto hierboven) en vervolgens handmatig verstellen.

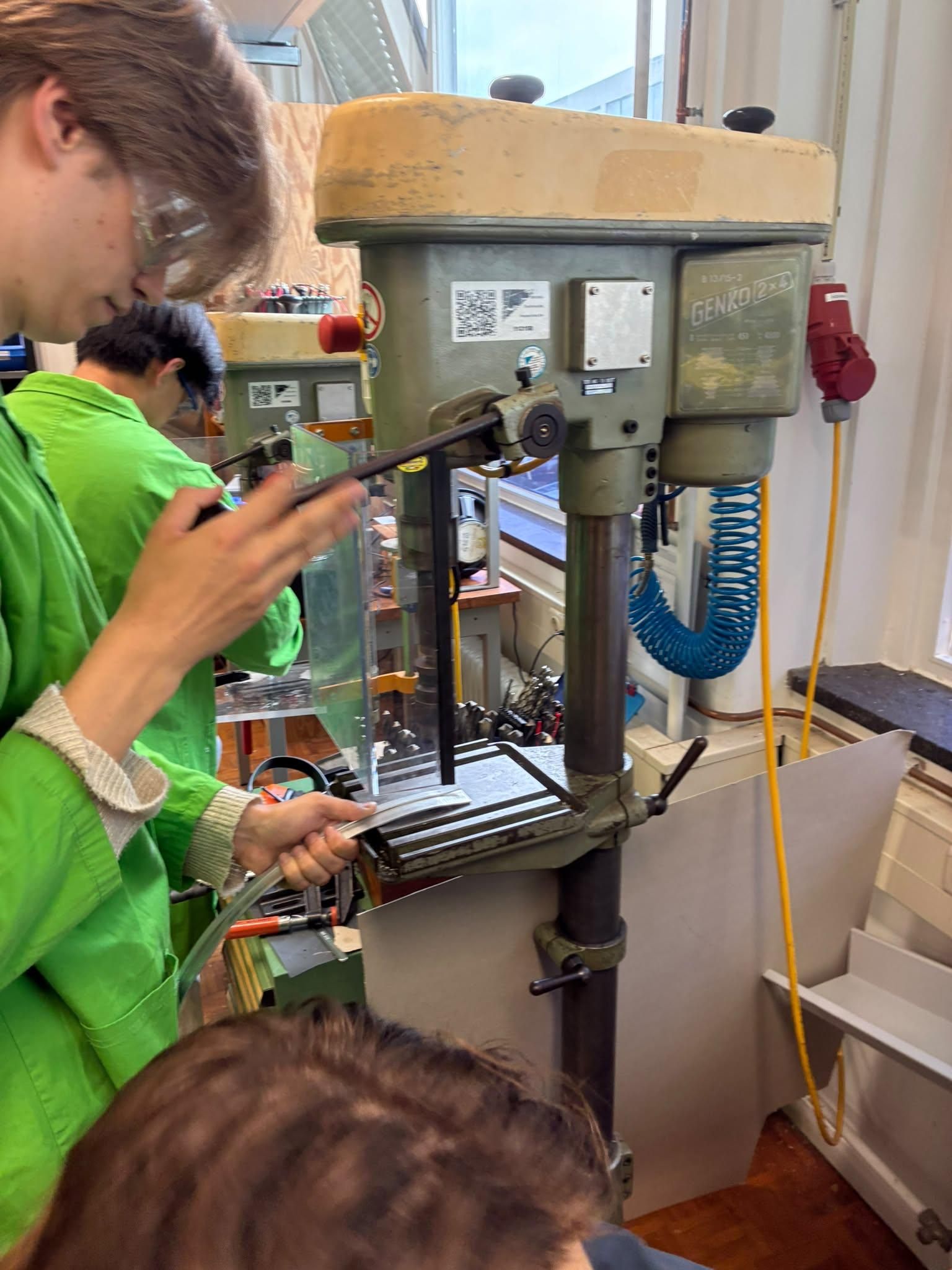

Boor hierna langs de zijlijn van de strips, aan beide kanten, 4 gaten. Ieder op 25cm afstand van elkaar. Boor ook langs de 4 strips van 1 cm breed gaten, ieder op 25 cm afstand van elkaar.

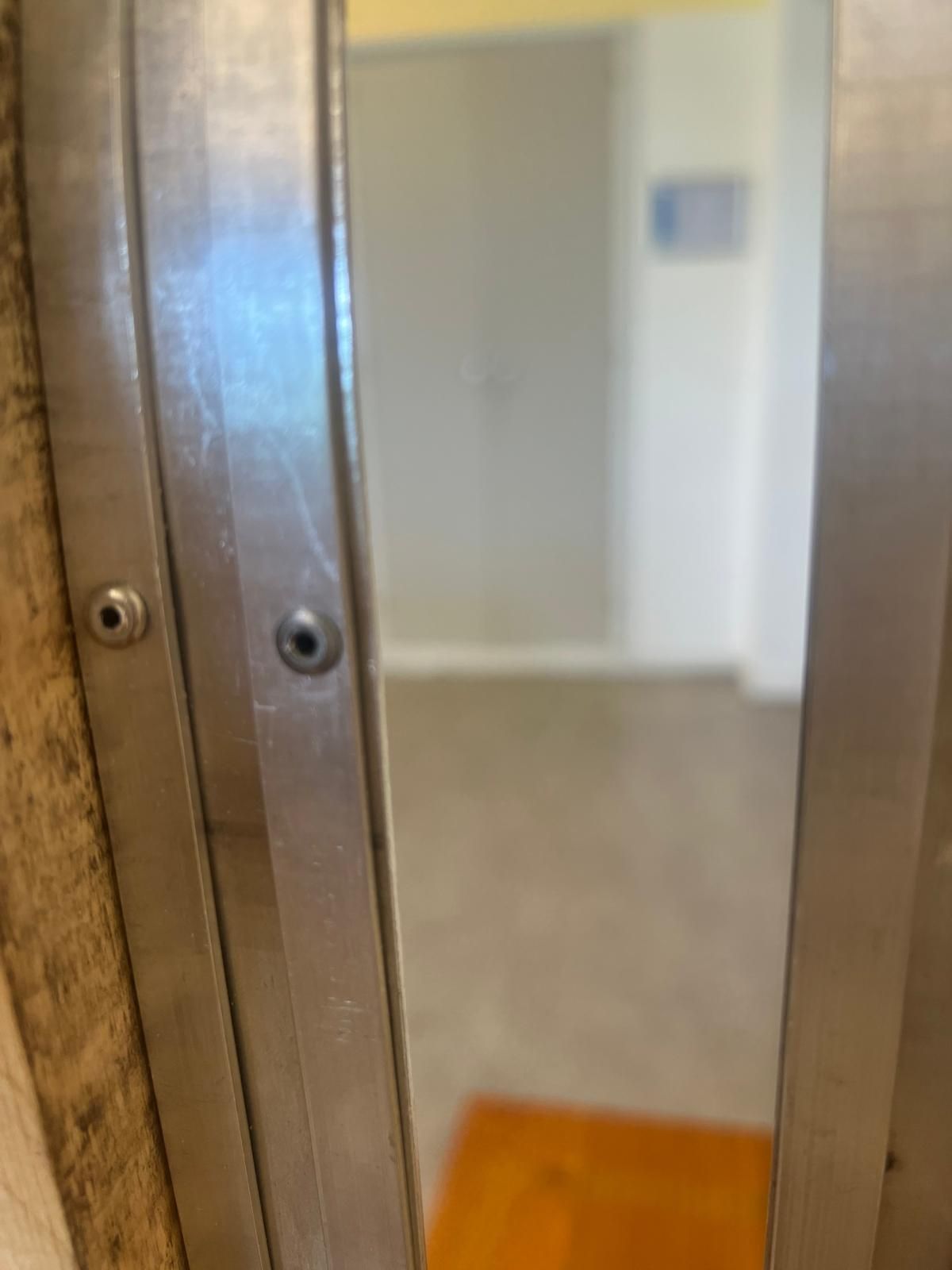

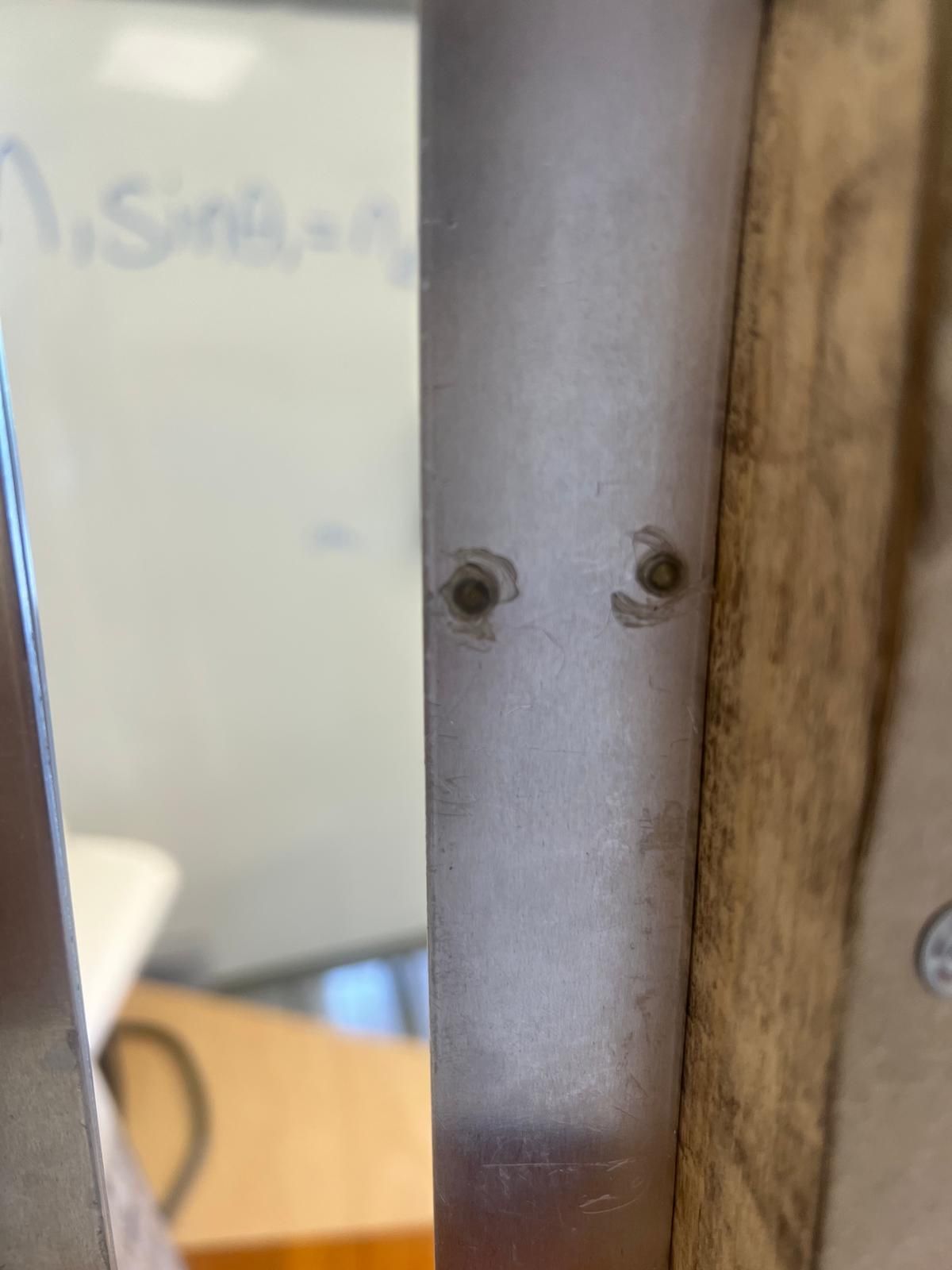

Op elke brede strip komen 2 dunnere strips. Dit doe je door met een popnageltang de aluminiumstrips aan elkaar te bevestigen.

Bij deze stap gaan we het hout aan elkaar schroeven, dit zorgt voor de versteviging van de aluminiumplaten.

Allereerst boor je een plaat van 77cm en 50cm aan elkaar vast met een extra ondersteunend stuk hout (zoals gezien op de foto). Dit voer je 2x uit.

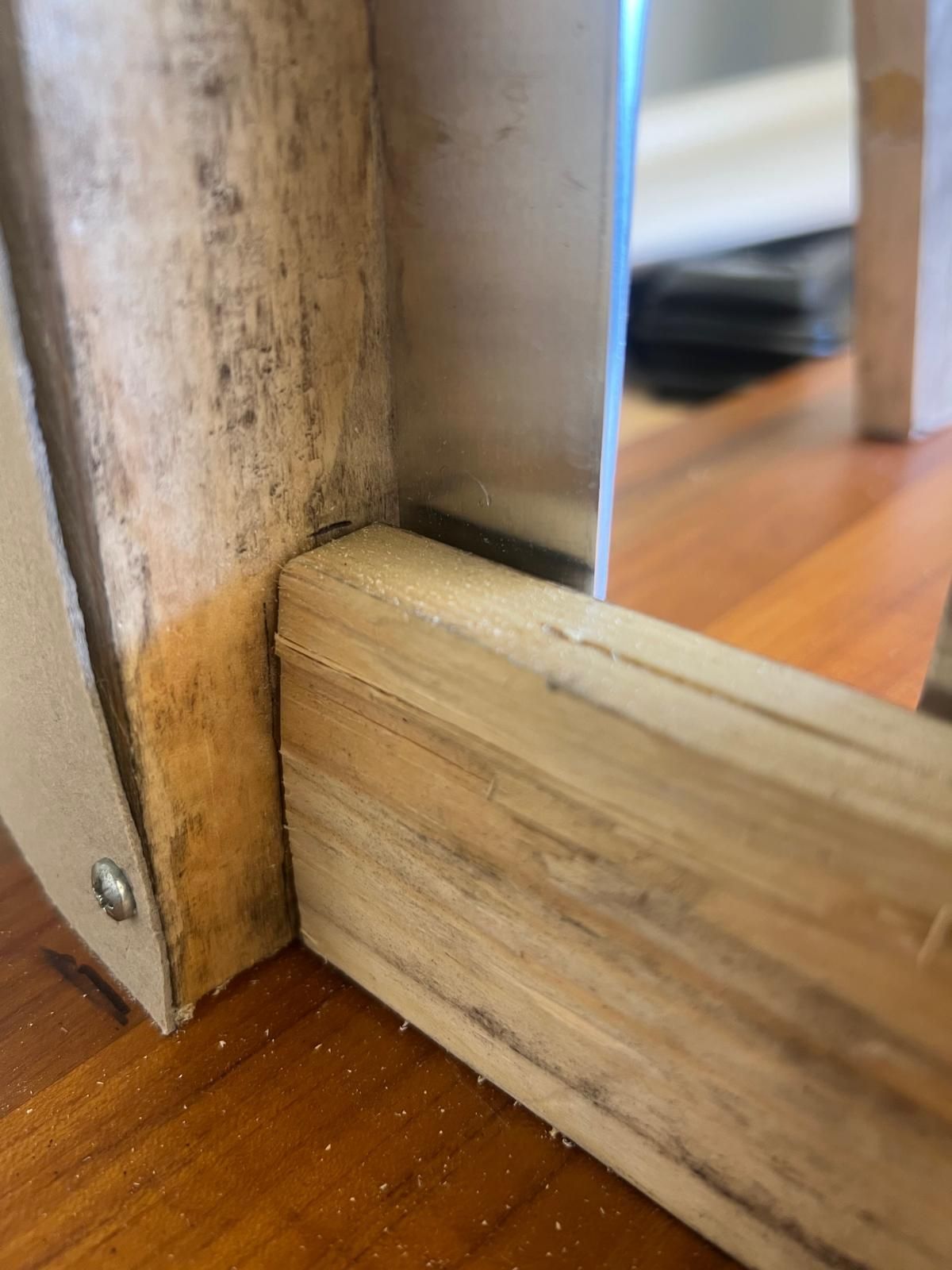

Nu willen we de aluminiumstrip aan het hout vast maken. Dit doen we door 2 houten blokken van 11cm*5cm*2cm aan beide uiteindes van de houten 'L' vast te boren (zie foto).

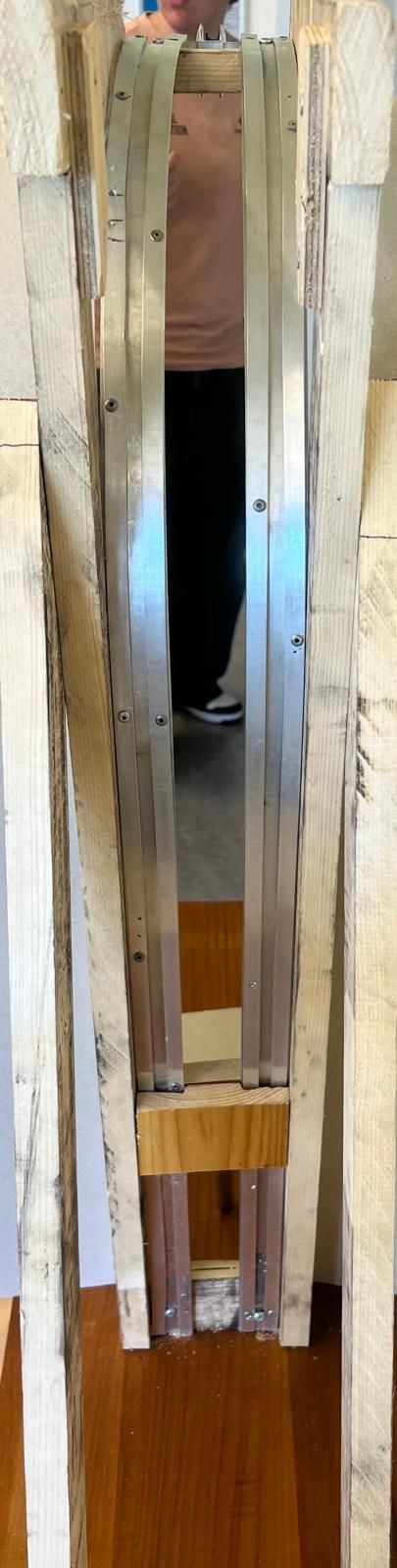

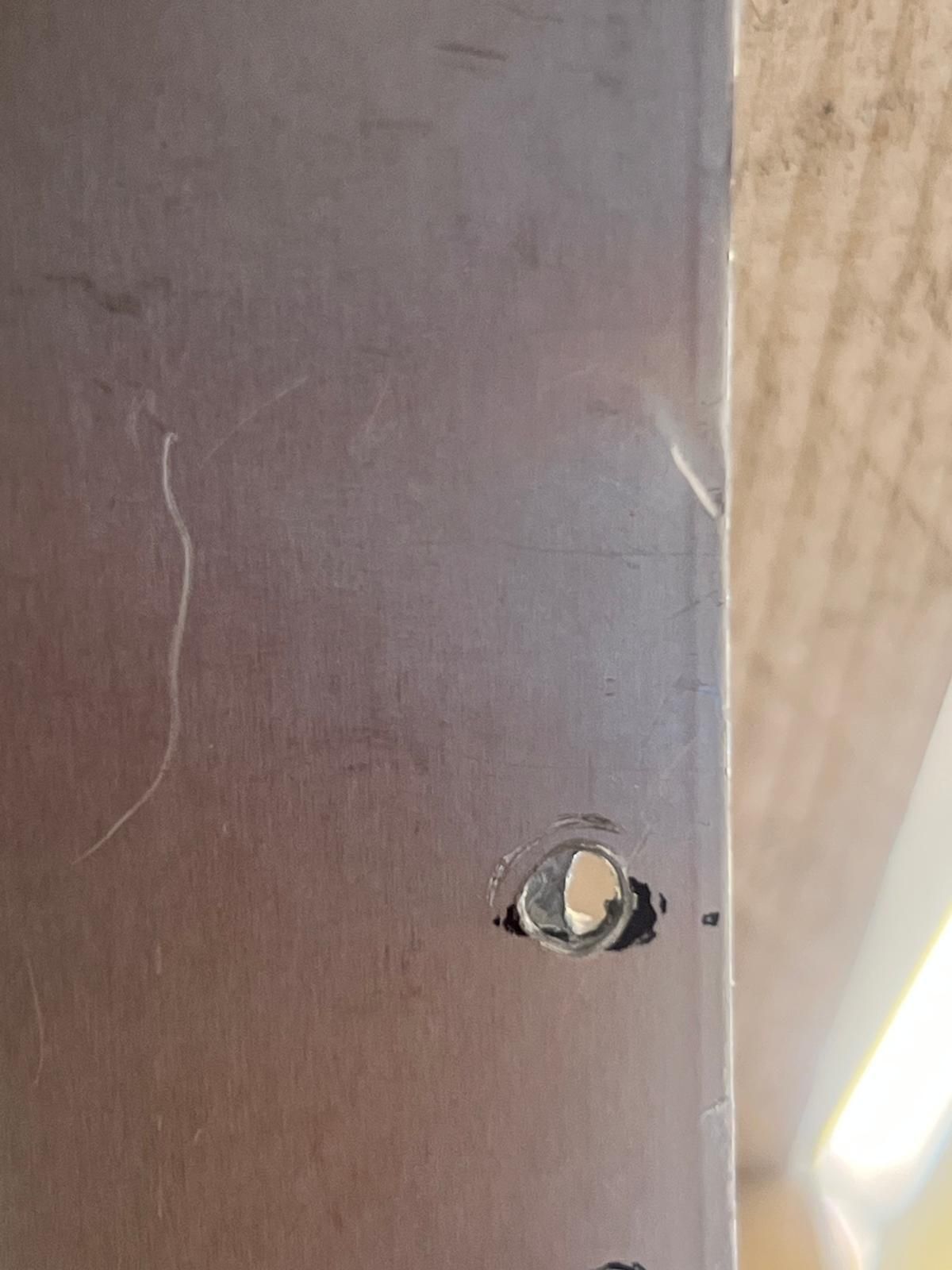

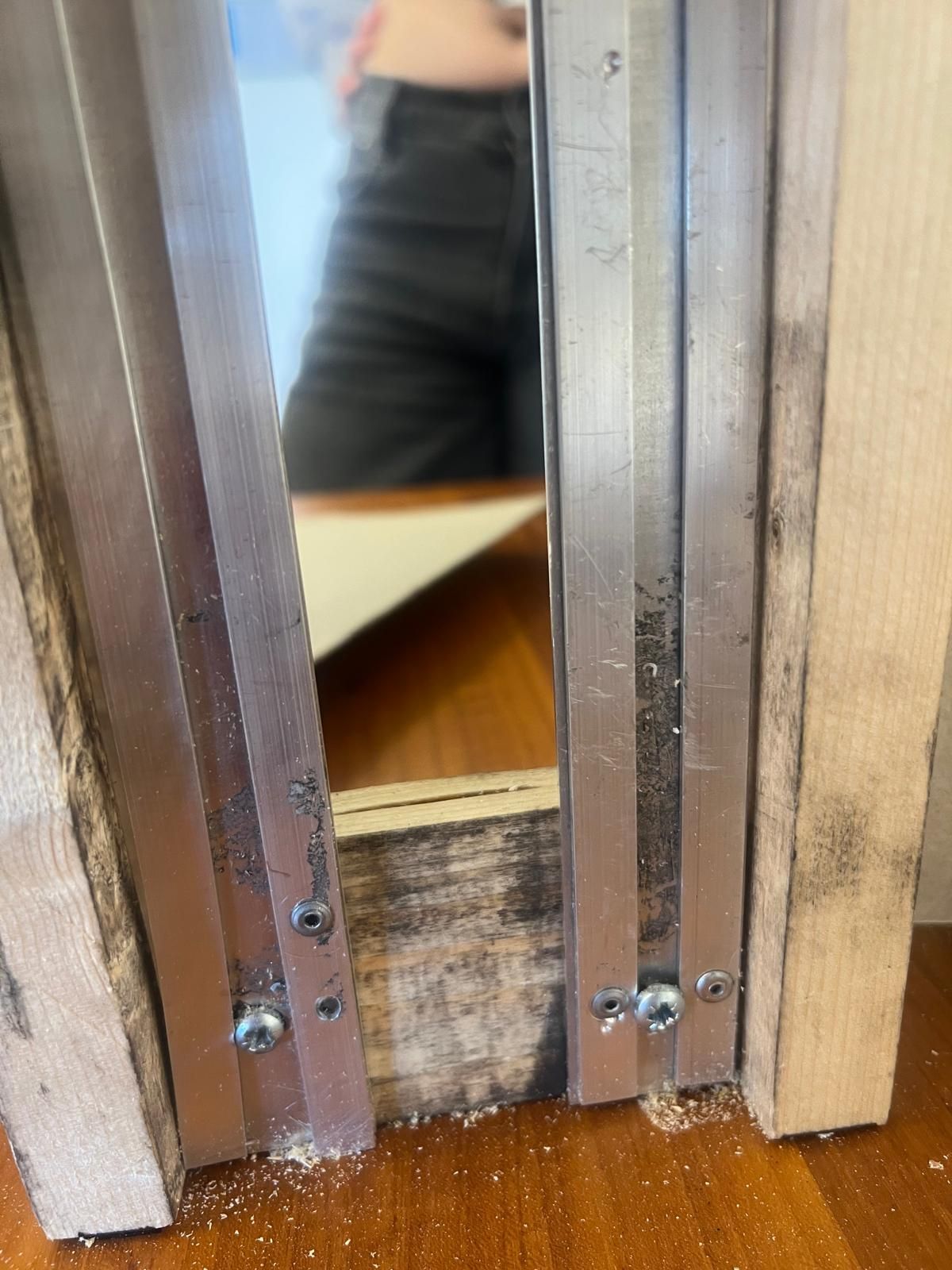

Boor in het midden van de aluminium rail aan beide uiteindes een gat. Boor de rails aan de 2 kleine houten blokken (zie foto). Herhaal die allemaal voor de 2e kant. Als het goed is heb je nu een contraptie van 2 rails die vast zitten aan 2 houten 'L' (zie foto).

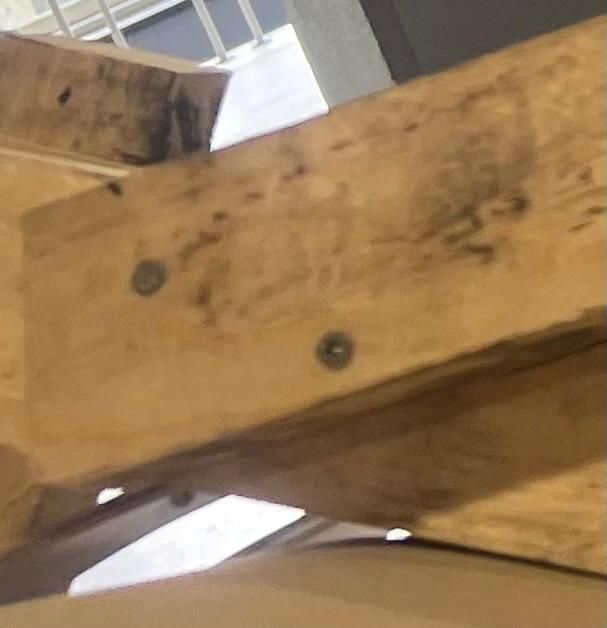

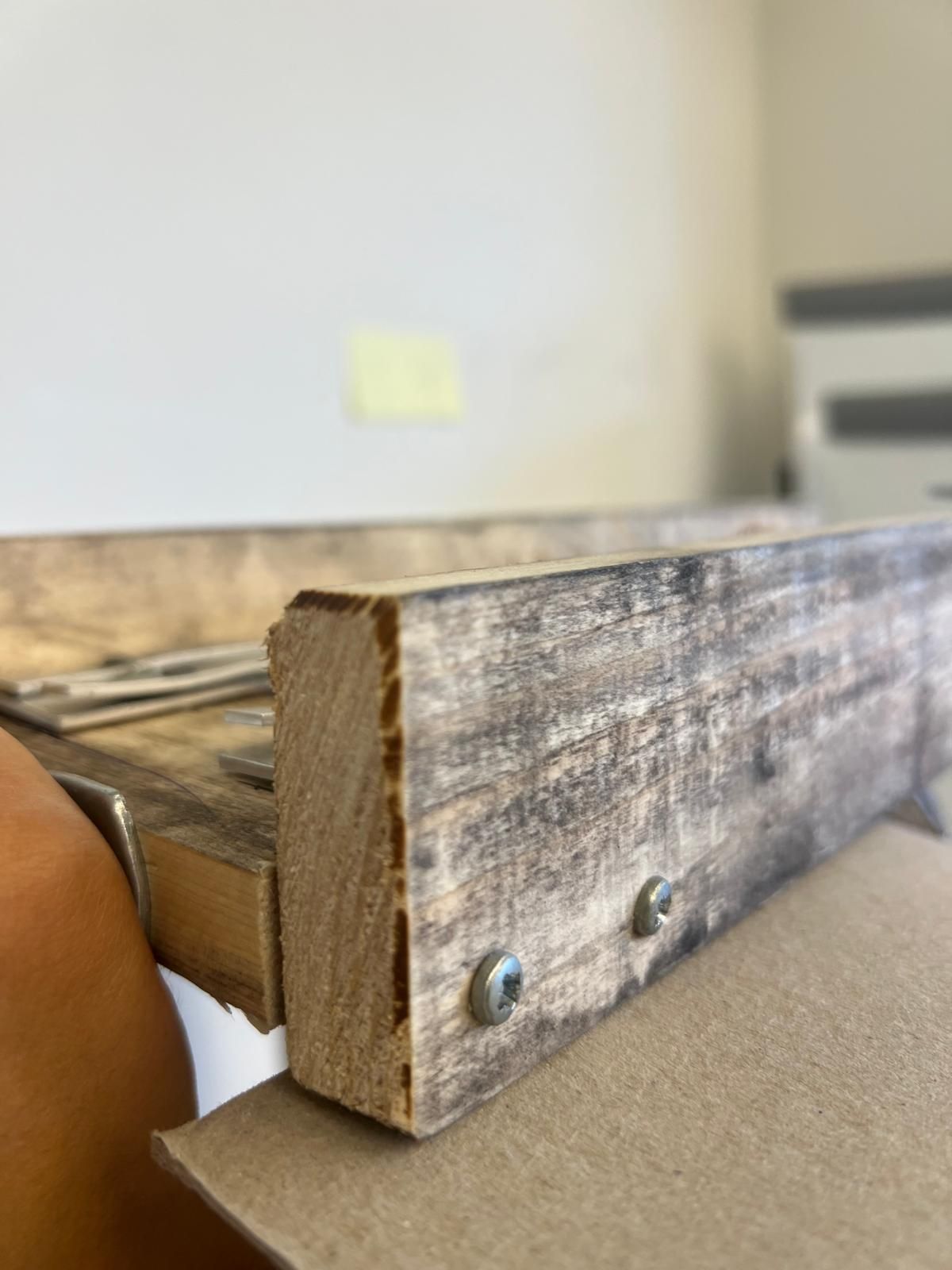

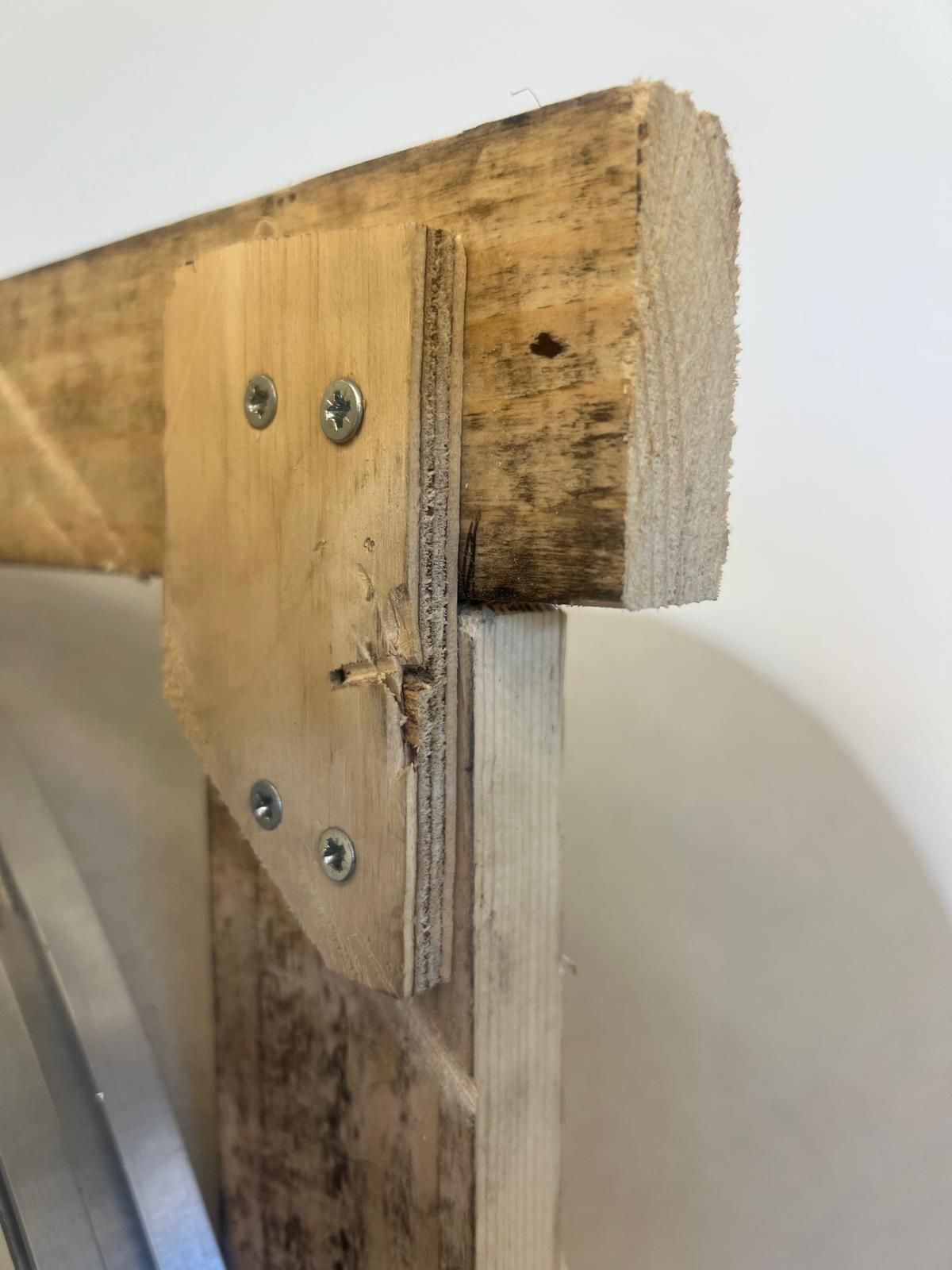

Zodat de rails extra stabiel blijven is het belangrijk om houten versterking toe te voegen. Dit doen we door gebruik te maken van de resterende 2 houten platen van 77cm lang. Doe deze schuin tegen de contraptie. Boor 2 schroeven door de houtenplaten + contraptie heen zodat deze vast zit zoals in de foto hierboven weergeven.

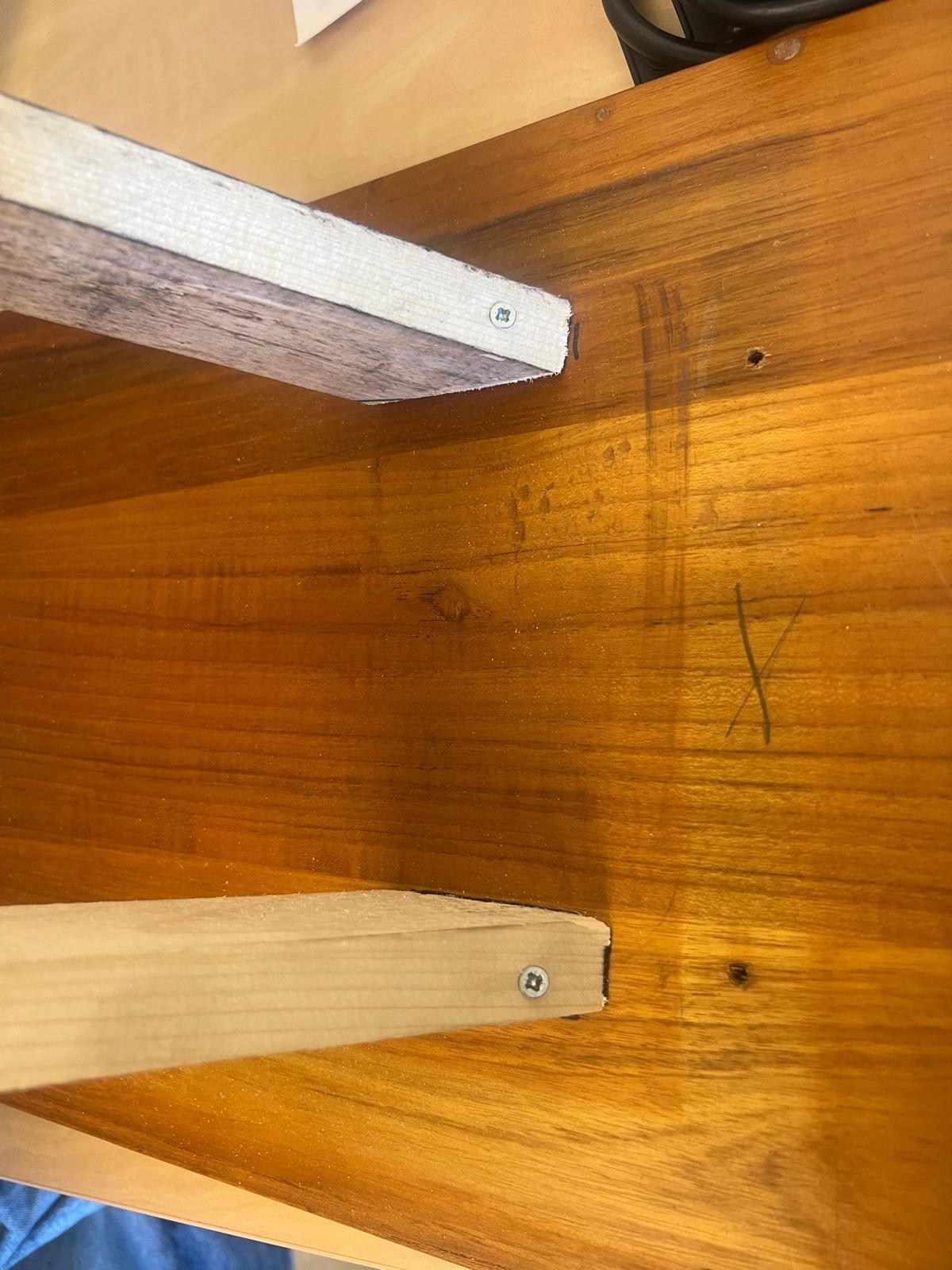

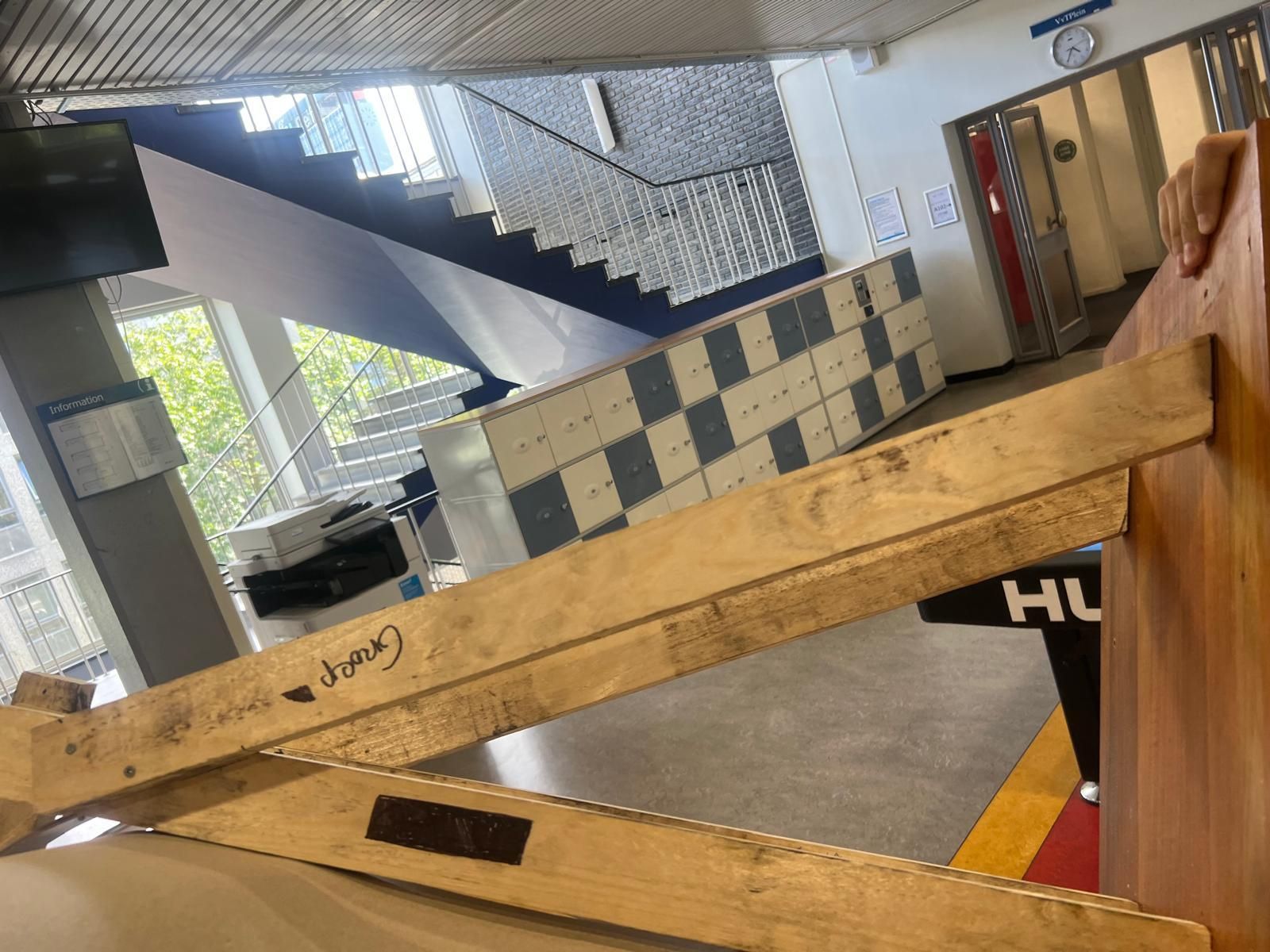

Hierna willen we dit allemaal vast maken aan een grote houten plaat. Dit doen we door te boren en het vast te maken. Er moet in de versterking en in de 'hoofd' rails geboord worden.

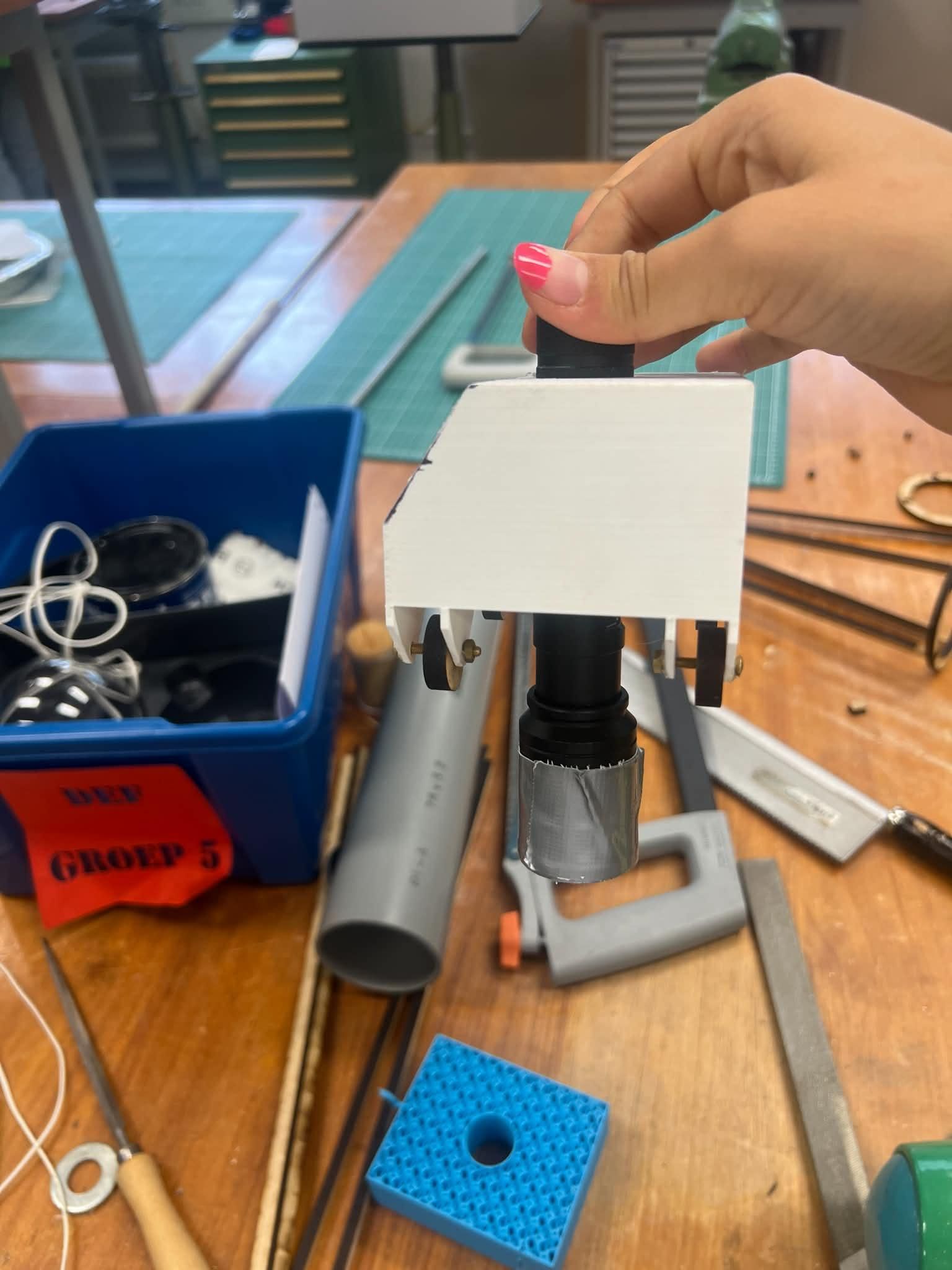

Hierna is het belangrijk om ervoor te zorgen dat het karretje goed geprint is. Dit doe je door het karretje op de rails te plaatsen en kijken of hij goed en soepel rijdt. Doe dan de zaklamp door het karretje heen en maak hem vast met een tiewrap.

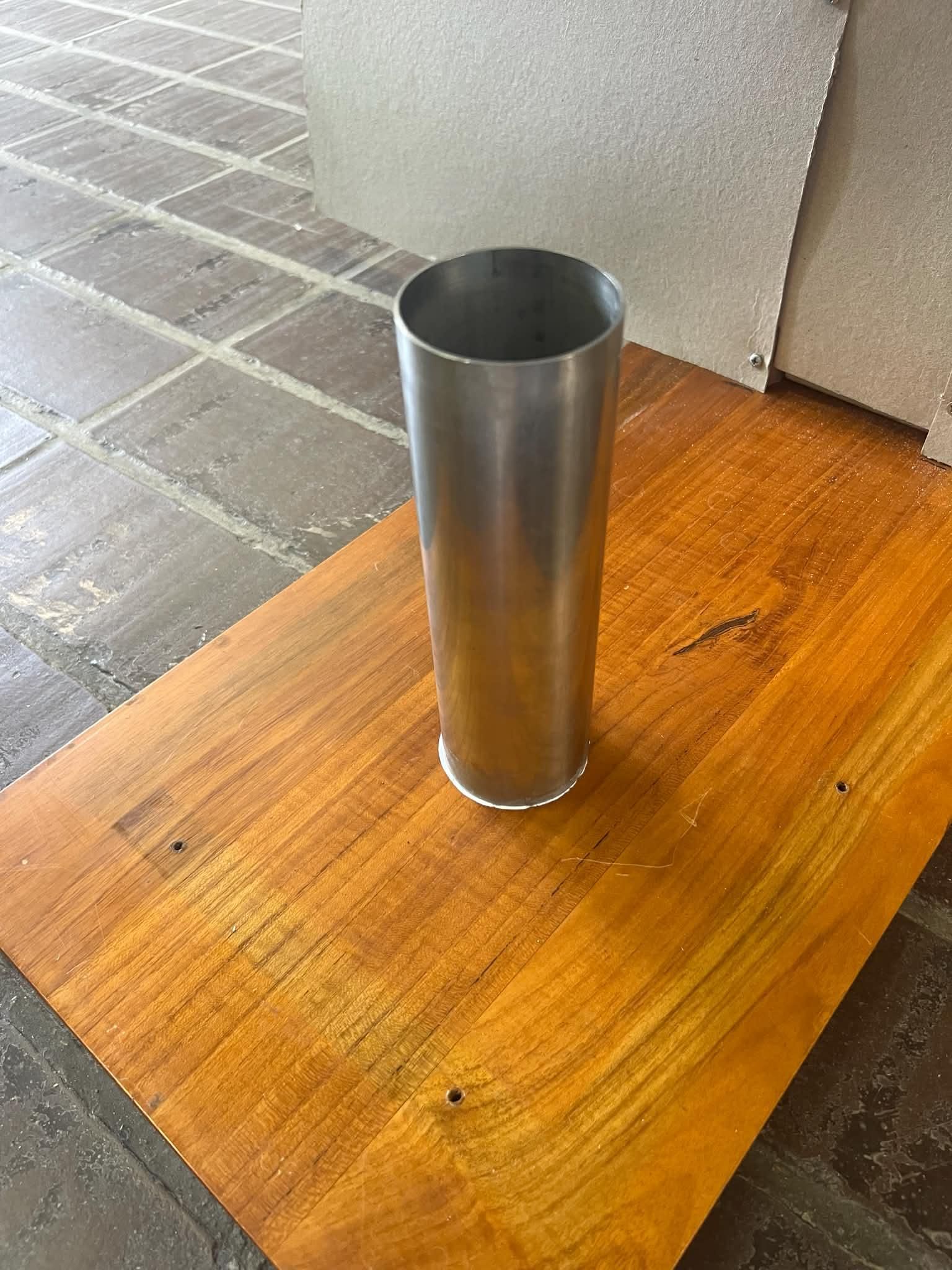

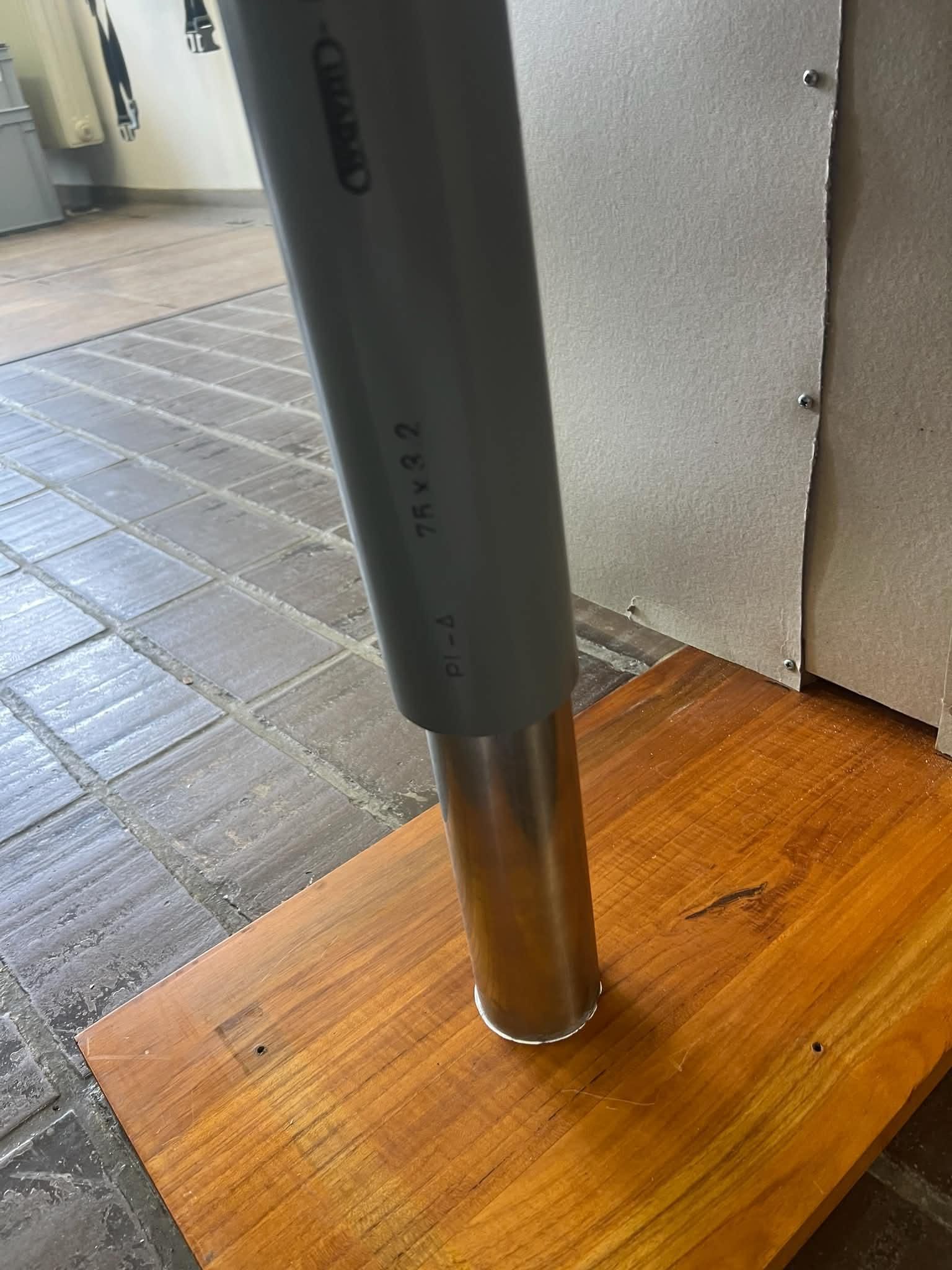

lijm de onderkant van een metalenbuis van 20 cm lang en diameter 5 cm aan de houten contraptie zoals je in de foto kunt zien. Doe dan een PVC buis van 46cm en diameter 6cm op de metalenbuis. Zo heb je een statief voor de glazenbol die niet omvalt.

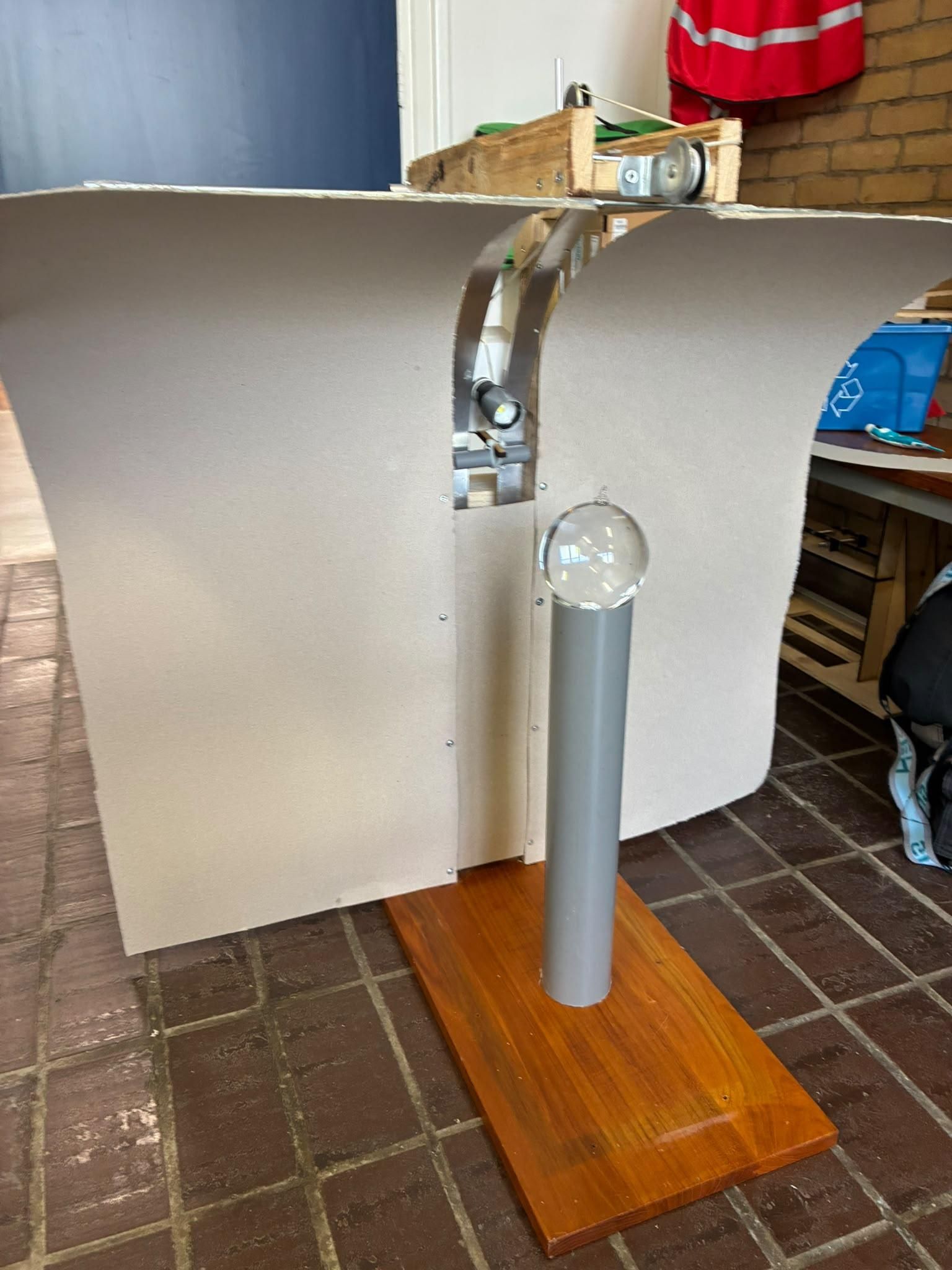

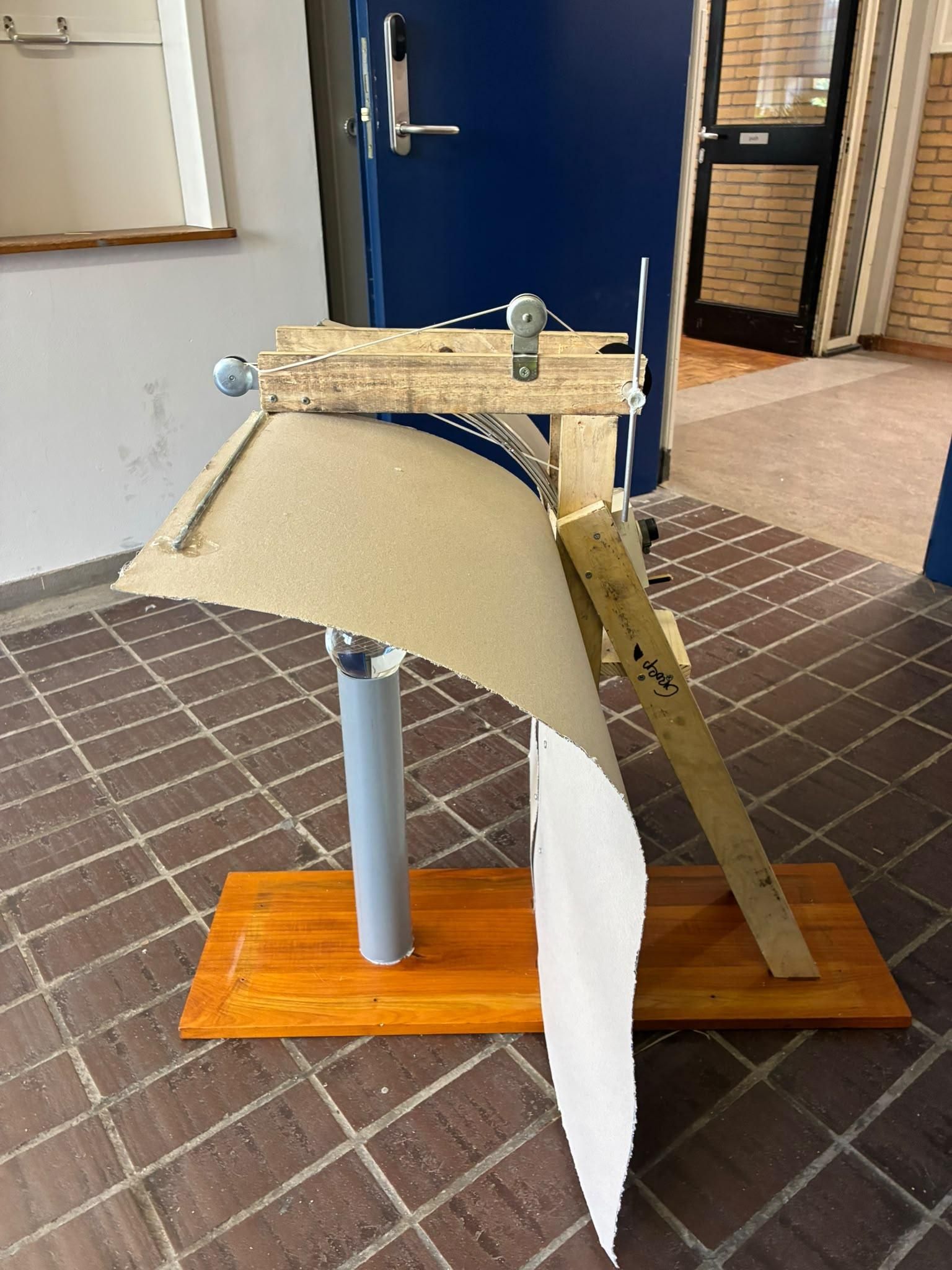

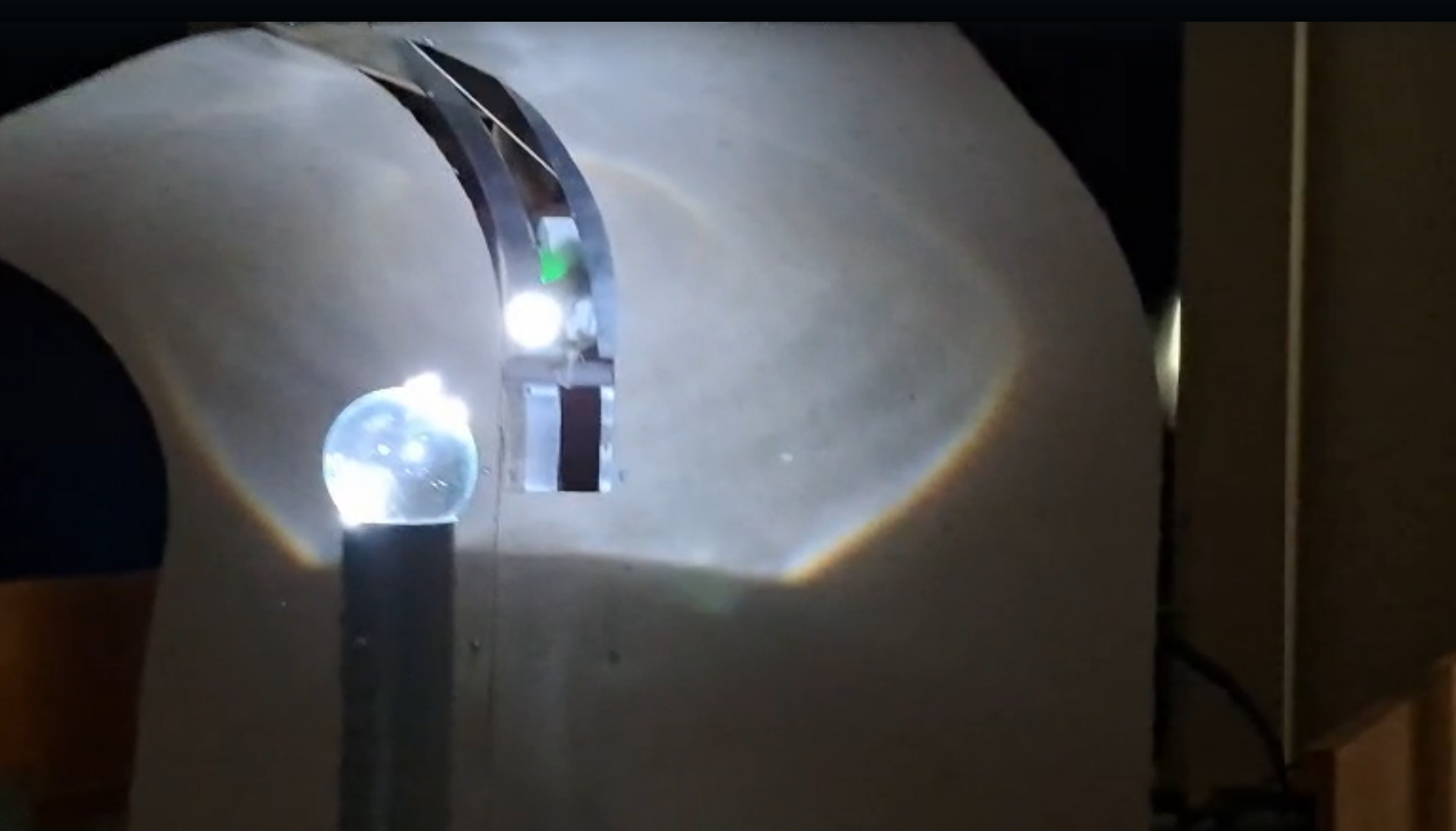

Hieronder kun je zien hoe het eindproduct goed werkt mbv van een filmpje.
