RolfGolf Camera

In dit project bouw je een zwart-witcamera gebouwd met behulp van goedkope LDR's. Het is een eenvoudig ontwerp dat gemaakt wordt met lasergesneden onderdelen en computerprogramma's Arduino IDE en Processing. Het formaat van de camera is ongeveer 30 x 10 cm en het toont 16 pixels met een resolutie van 4 x 4. Er is zelfs mogelijkheid om de camera uit te breiden naar meer pixels! Het perfecte ontwerp voor een techliefhebber of doe-het-zelver dus.

Materialen

1. 3 mm MDF
2. Convex lens (focale lengte van 22,5 cm, diameter van 3,45 cm)
3. 2x breadboards (8,4 cm x 5,7 cm x 1,0 cm)
4. Arduino UNO
5. 32x male-female draadjes, 28 male-male draadjes
6. 16x GL5528 LDR's
7. 16x 10 kΩ weerstanden
8. HC4067 multiplexer
9. Ducttape
10. Speldje

Software

1. Processing code (gegeven)
2. Arduino code (gegeven)
3. Lasersnijd templates (gegeven)
4. Schakelschema (gegeven)

Apparaten

1. Lasersnijder

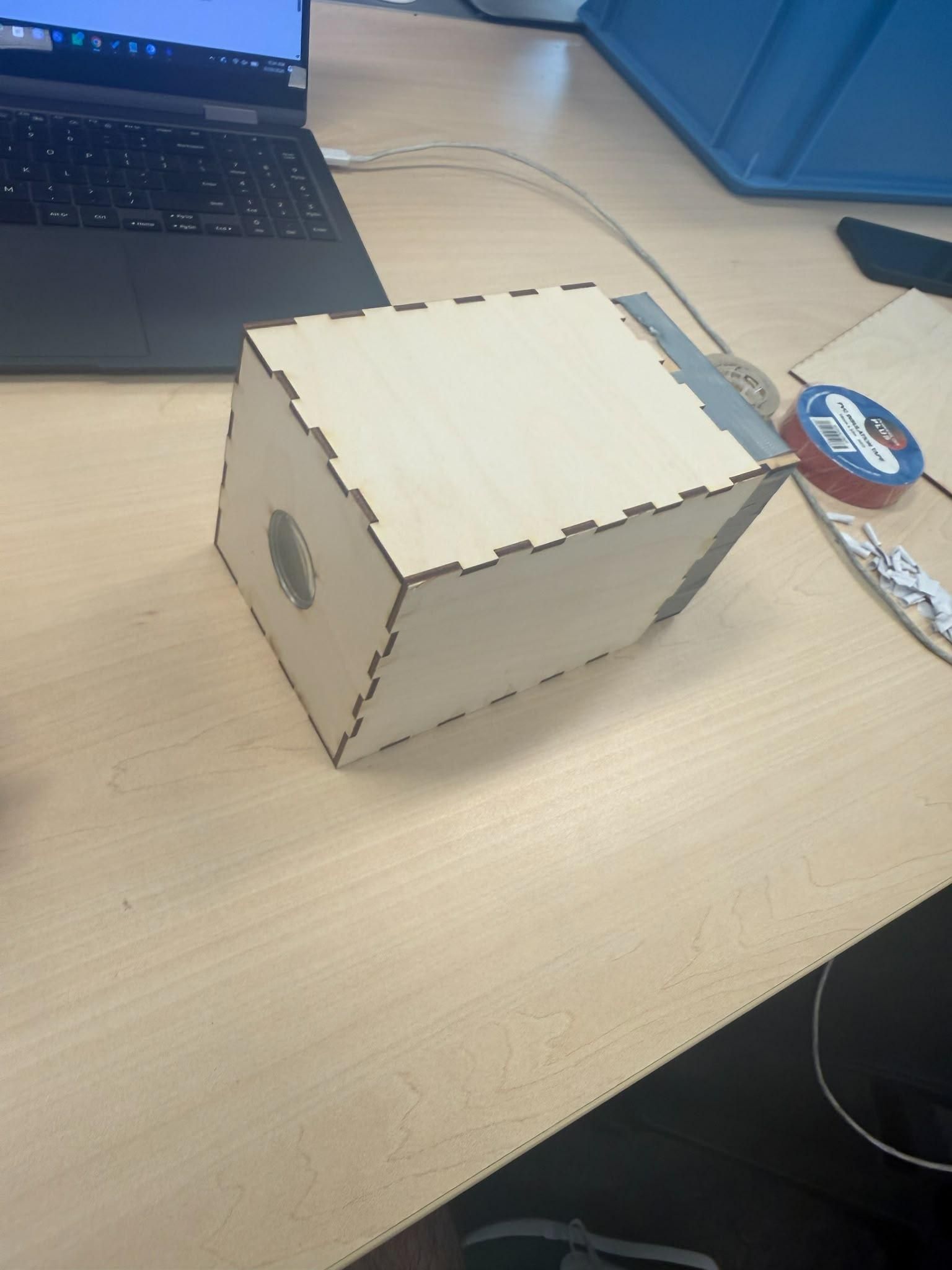

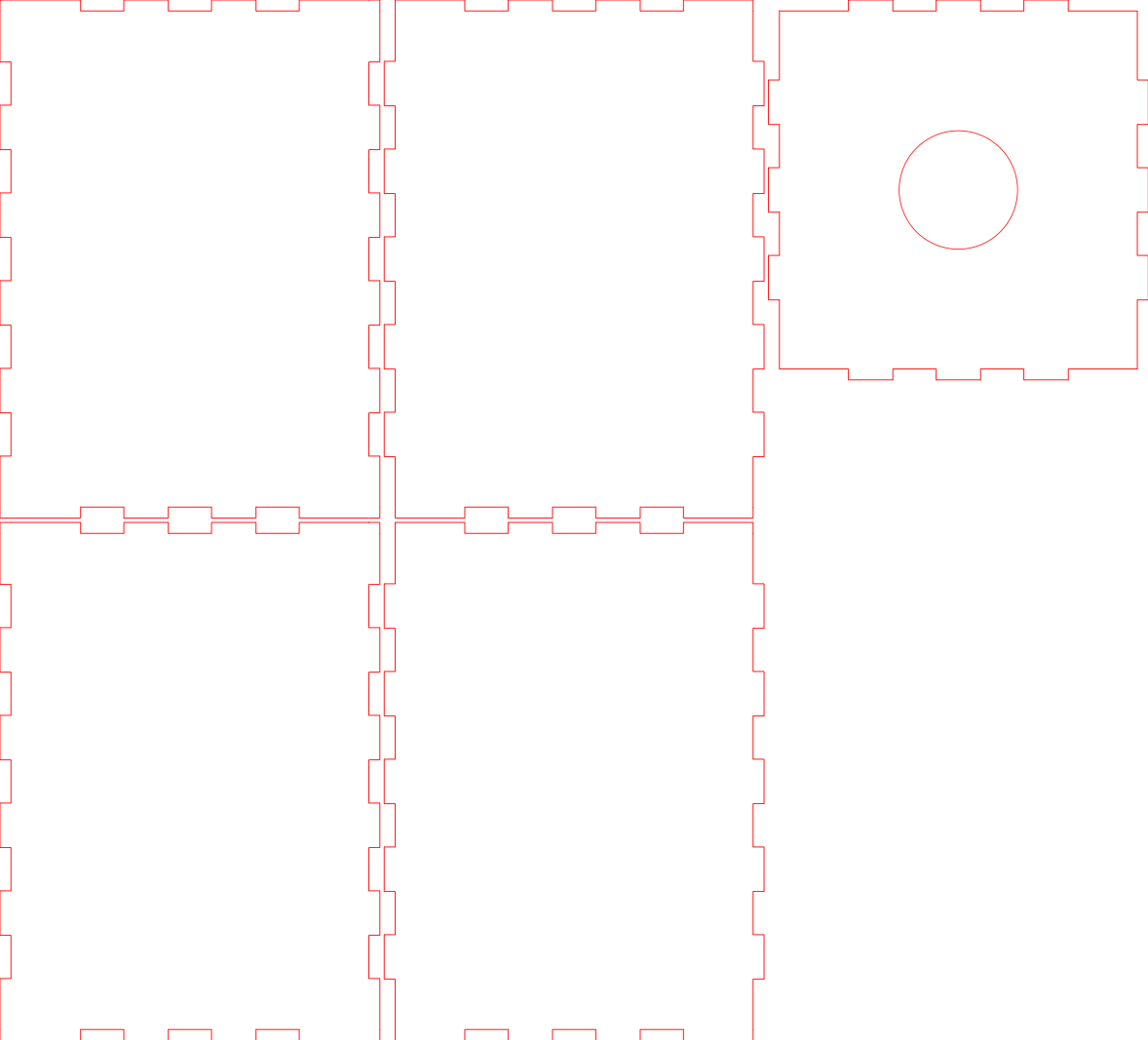

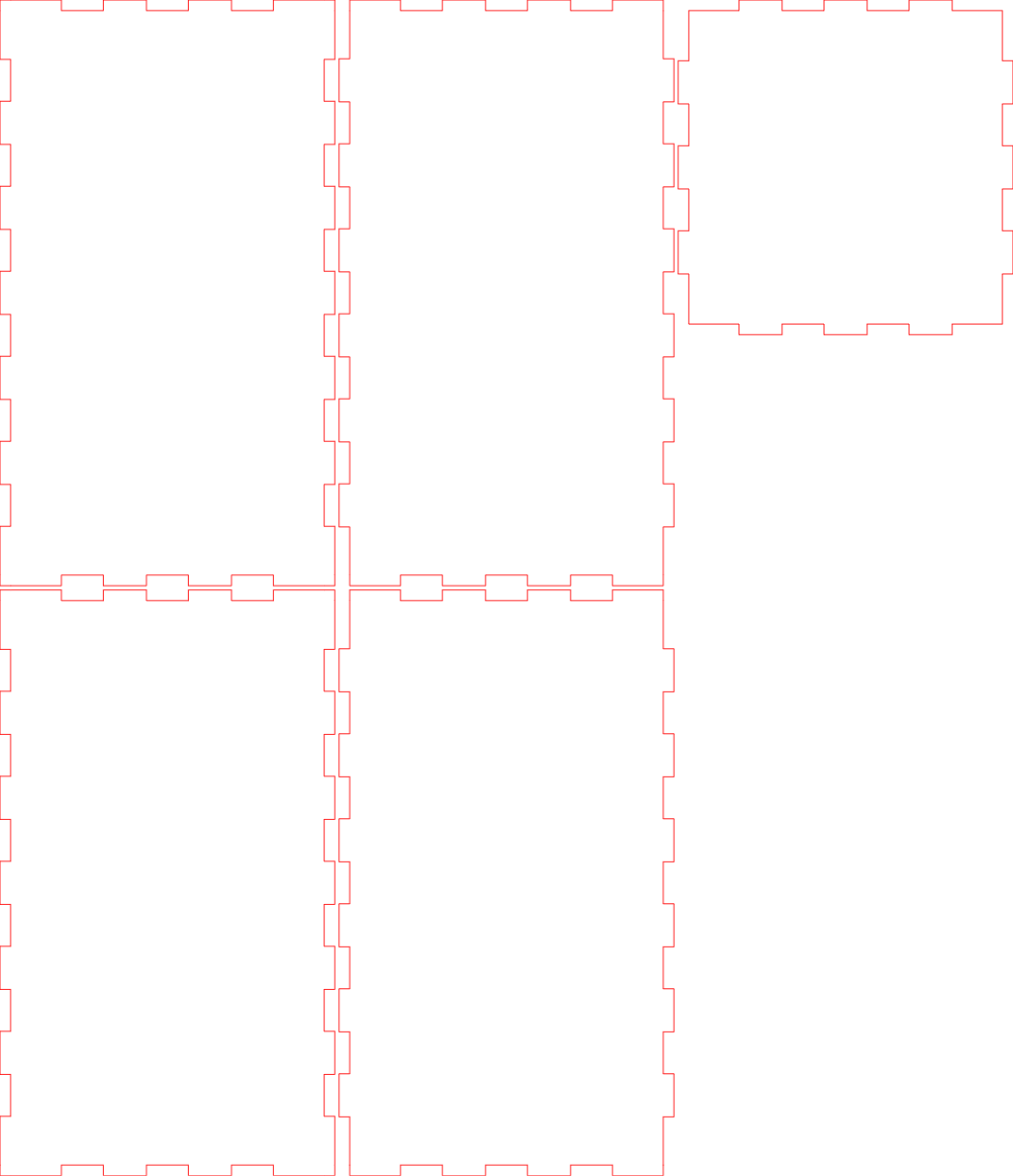

Begin met het maken van de doos voor de camera. Gebruik de gegeven Lasersnijd templates en laat alles lasersnijden. Als de onderdelen voor de doos gesneden zijn, kun je ze makkelijk in elkaar zetten als puzzel stukjes. Bekijk de fotos en tekeningen als referentie. Als alles in elkaar is gezet, heb je, één deel van de doos waar LDR’s in gaan en ander deel van de doos waar de lens in gaat.

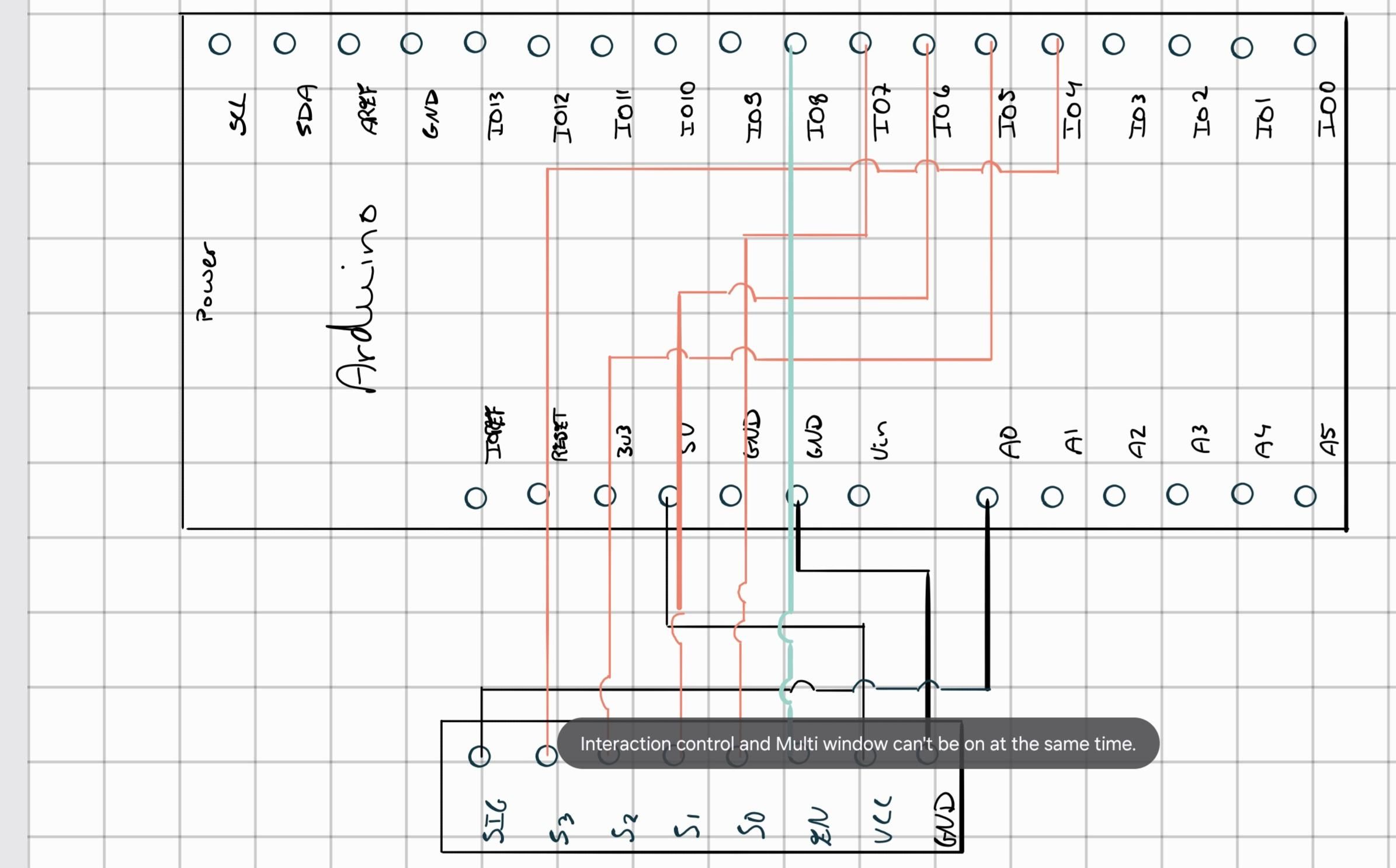

Begin nu de sensor in elkaar te zetten. Maak gebruik van het gegeven schakelschema en verbind de breadboard met de multiplexer en de arduino. Verbind alles behalve de LDR’s. Nu heb je het systeem wat signalen uit de ldrs naar de laptop stuurt.

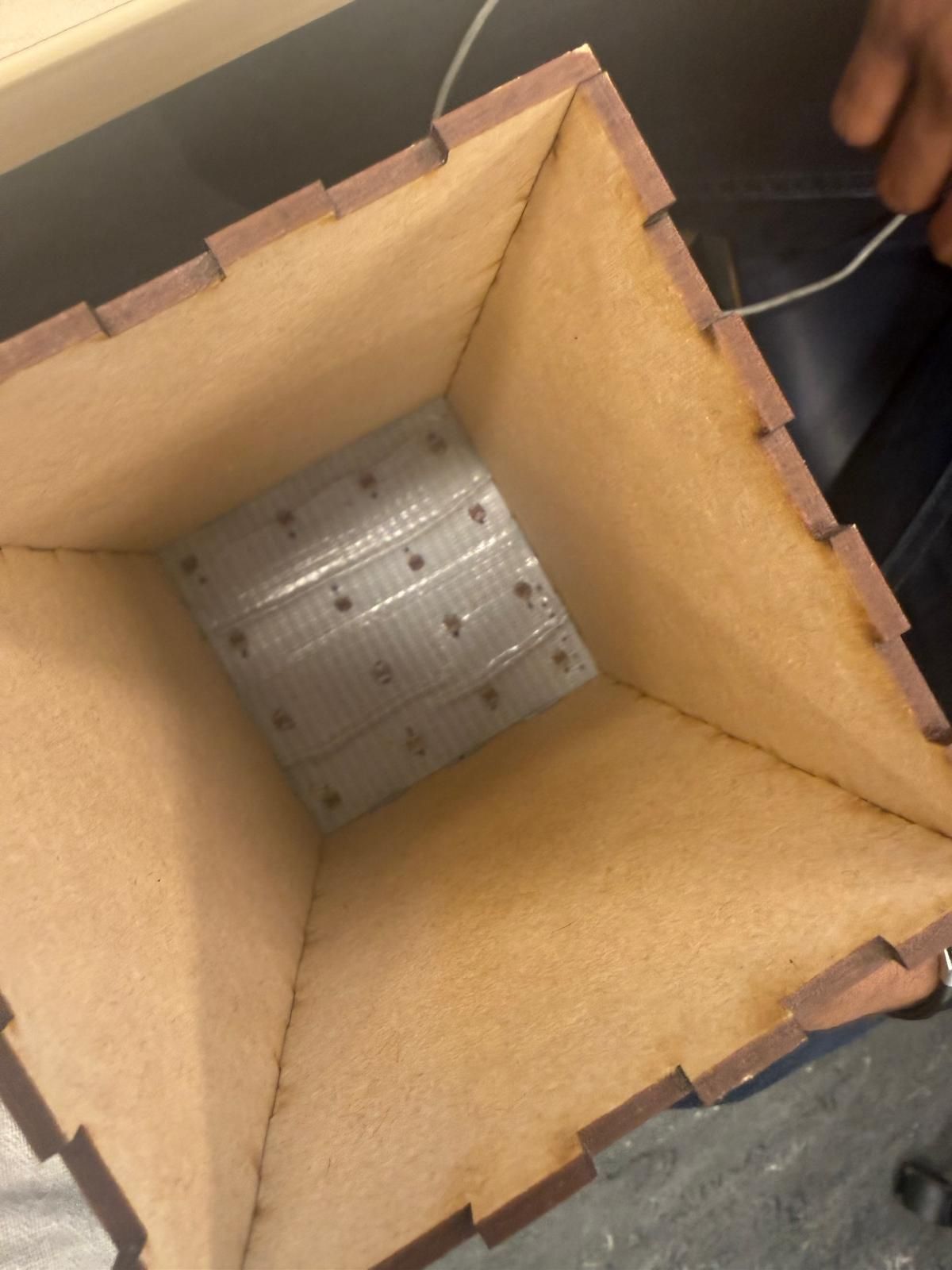

Één van de delen van de doos heeft een vierkant gat in zitten. Doe ducttape over dat gat met de plakkerige kant naar binnen. Zet daar met een pen 16 kruisjes waar de LDR's moeten komen. Prik op elk kruisje 2 gaten met een speldje. Prik de LDR's in de gaten met de sensor kant naar binnen. Dit is nu het rooster aan LDR's.Het andere deel van de doos heeft een rond gat. Zet daar de lens op.

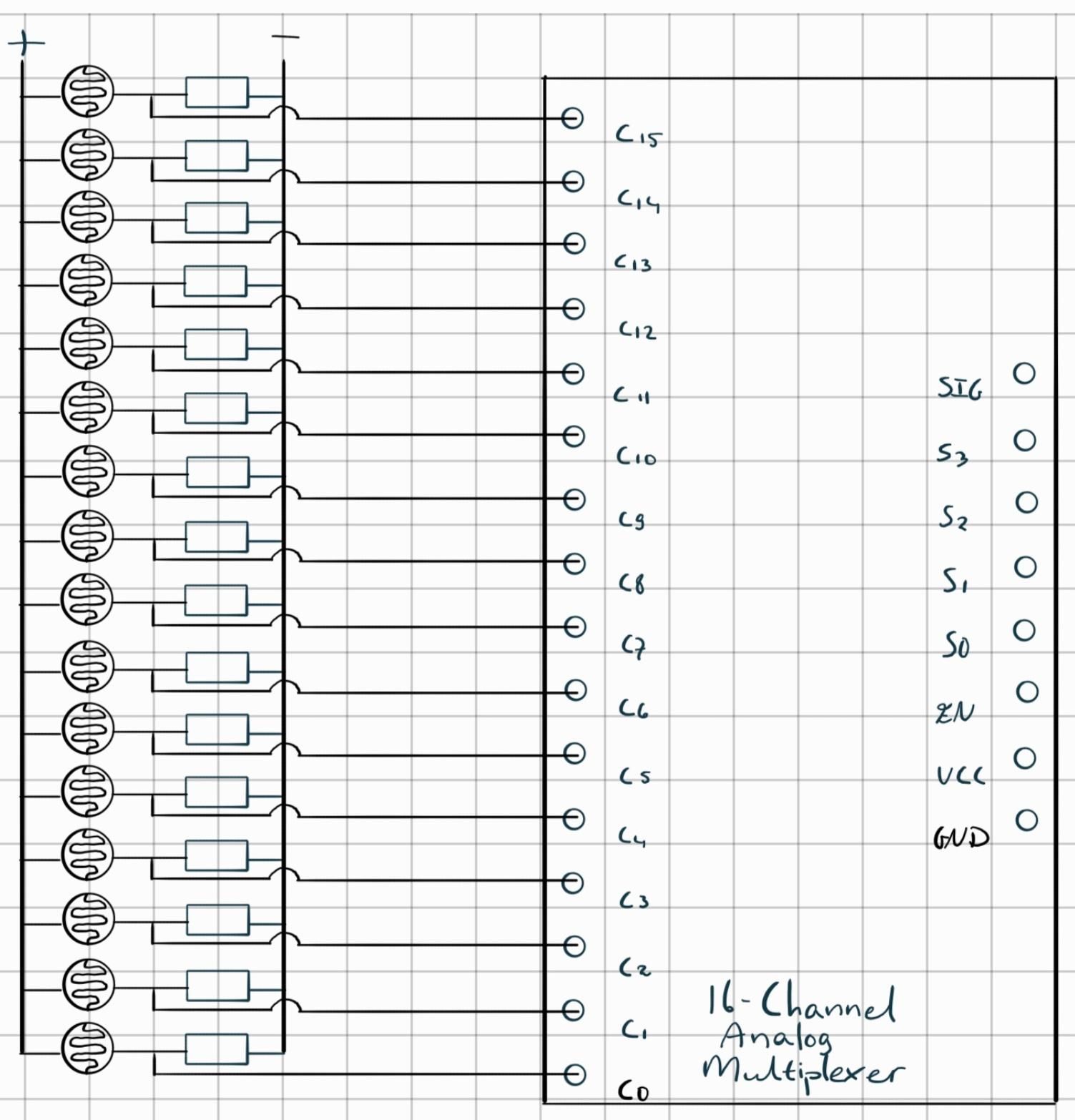

Verbind nu alle LDR's met de breadboard zoals in het schakelschema staat weergegeven. Doe dit in de juiste volgorde. LDR's linksboven gaan dus ook linksboven op de breadboard. Plaats ook de weerstanden. Ook dit staat op het schakelschema weergegeven.

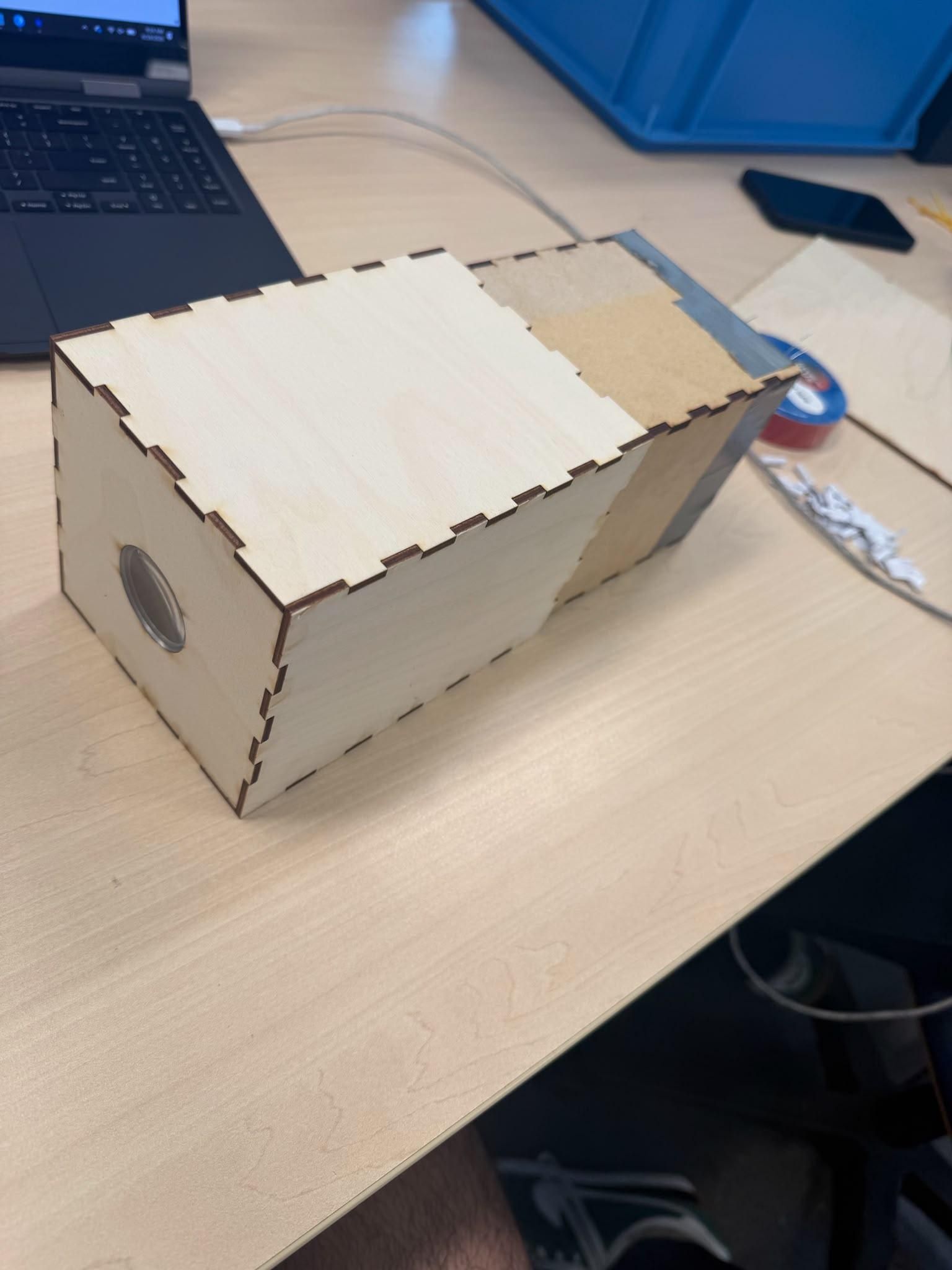

Het deel van de doos met de lens is groter dan de andere. Zo kun je de twee delen in elkaar schuiven. Zo heb je een verstelbaar focusmechanisme. Check nu of alles goed vastzit en goed staat.

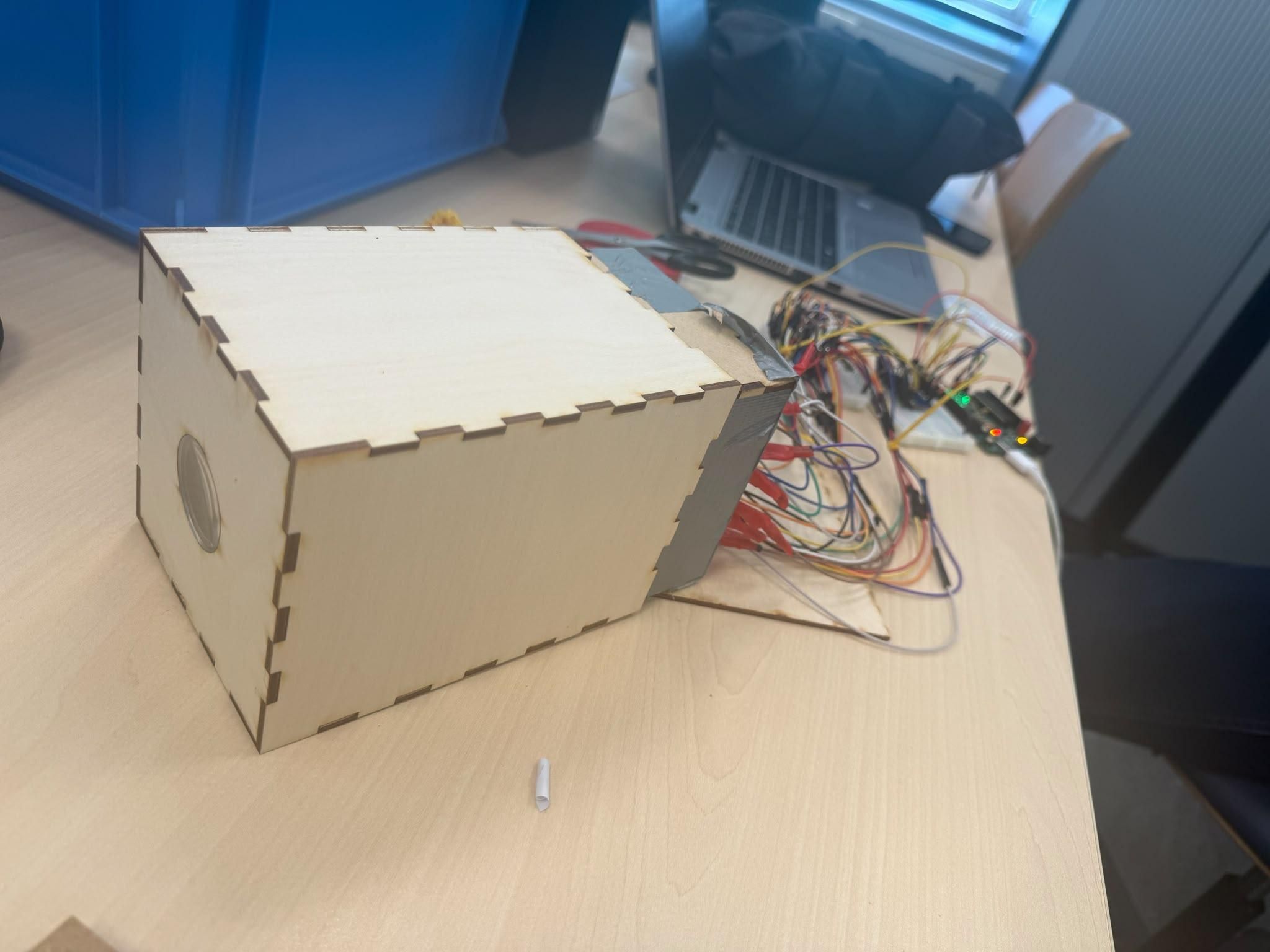

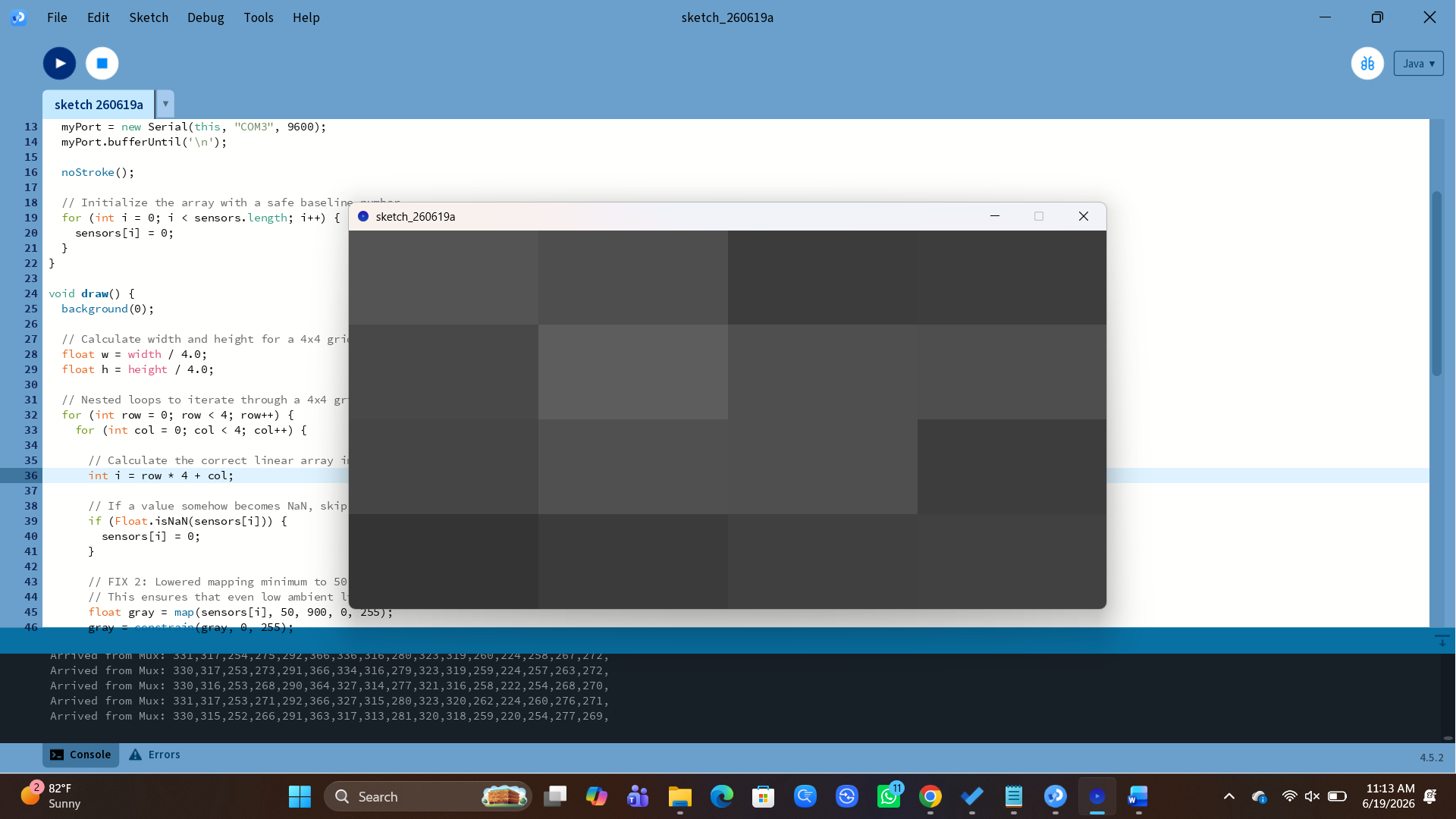

Verbind de Arduino nu met je laptop en open Processing. Open de gegeven code en run vervolgens de code voor Processing. Als het goed is zie je op je scherm wat je zelfgebouwde camera opvangt!
