Stemvervormer

Wij vonden het interessant hoe de werking van een microfoon en luidspreker samen werkt. Daarom dachten wij erover na om dit ook aan elkaar te maken en er een kleine twist aan te geven; namelijk het vervormen van jouw stem als je praat door de microfoon

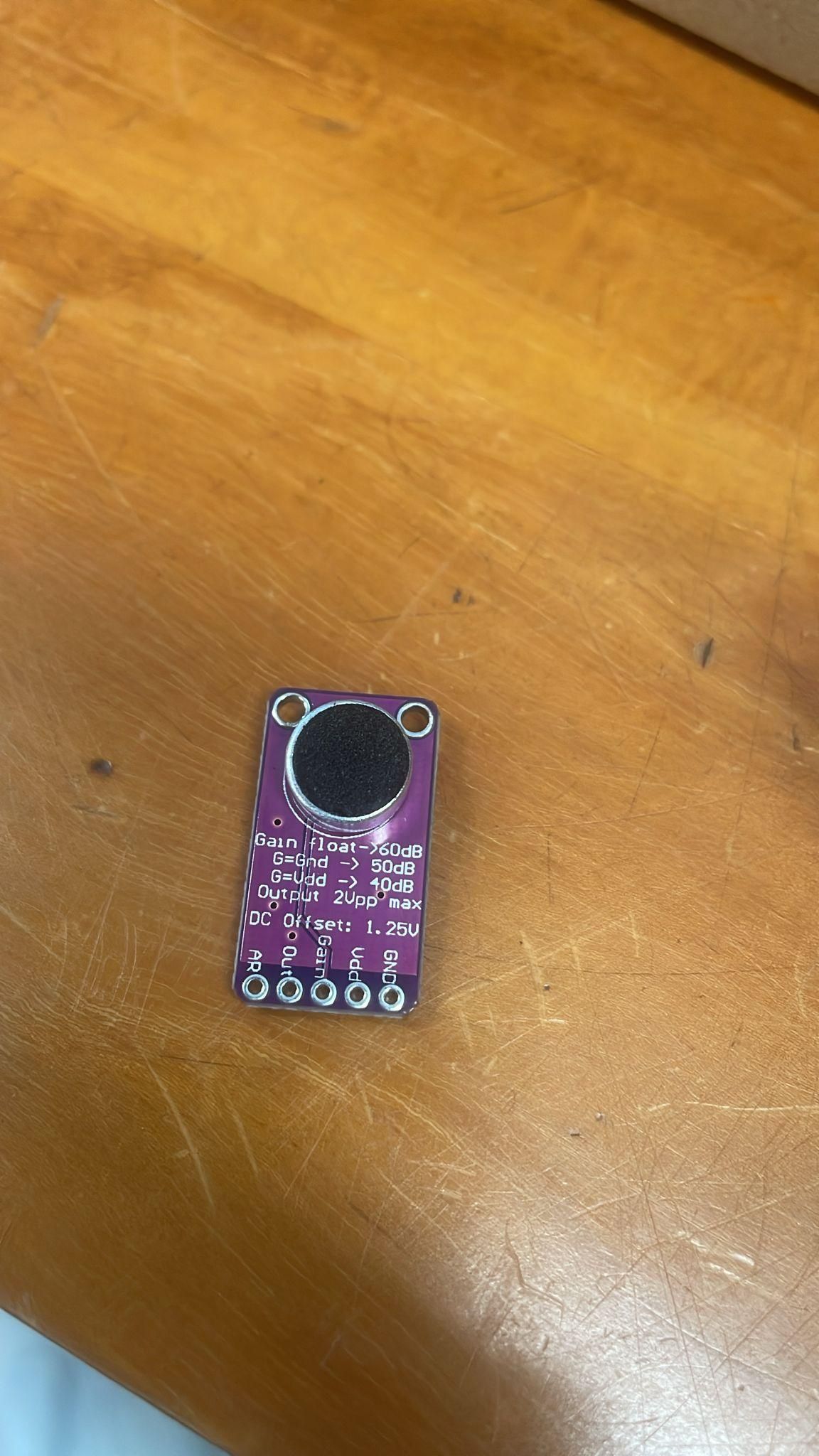

1. Microfoon module MAX9814

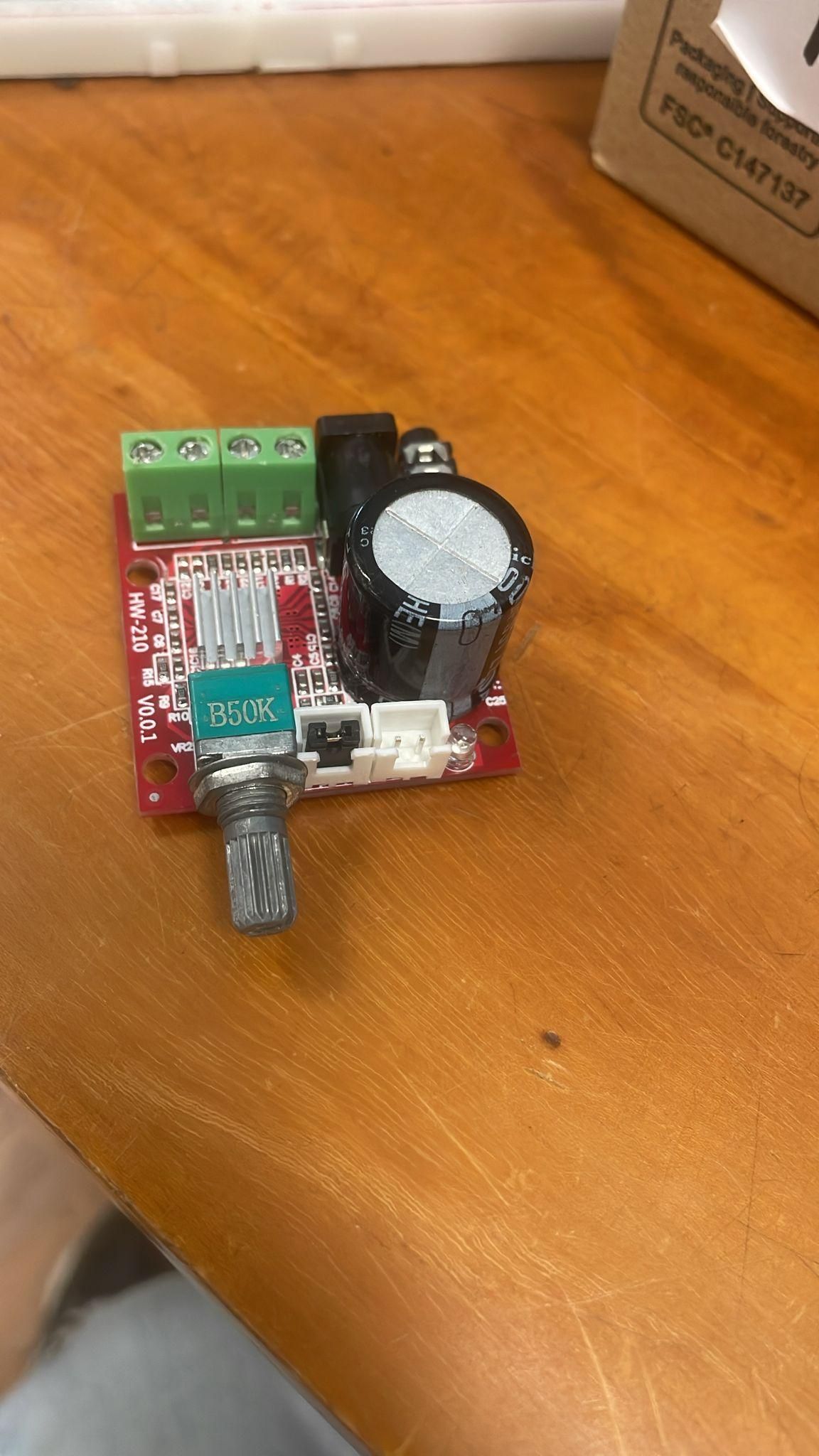

2. Versterker PAM8610

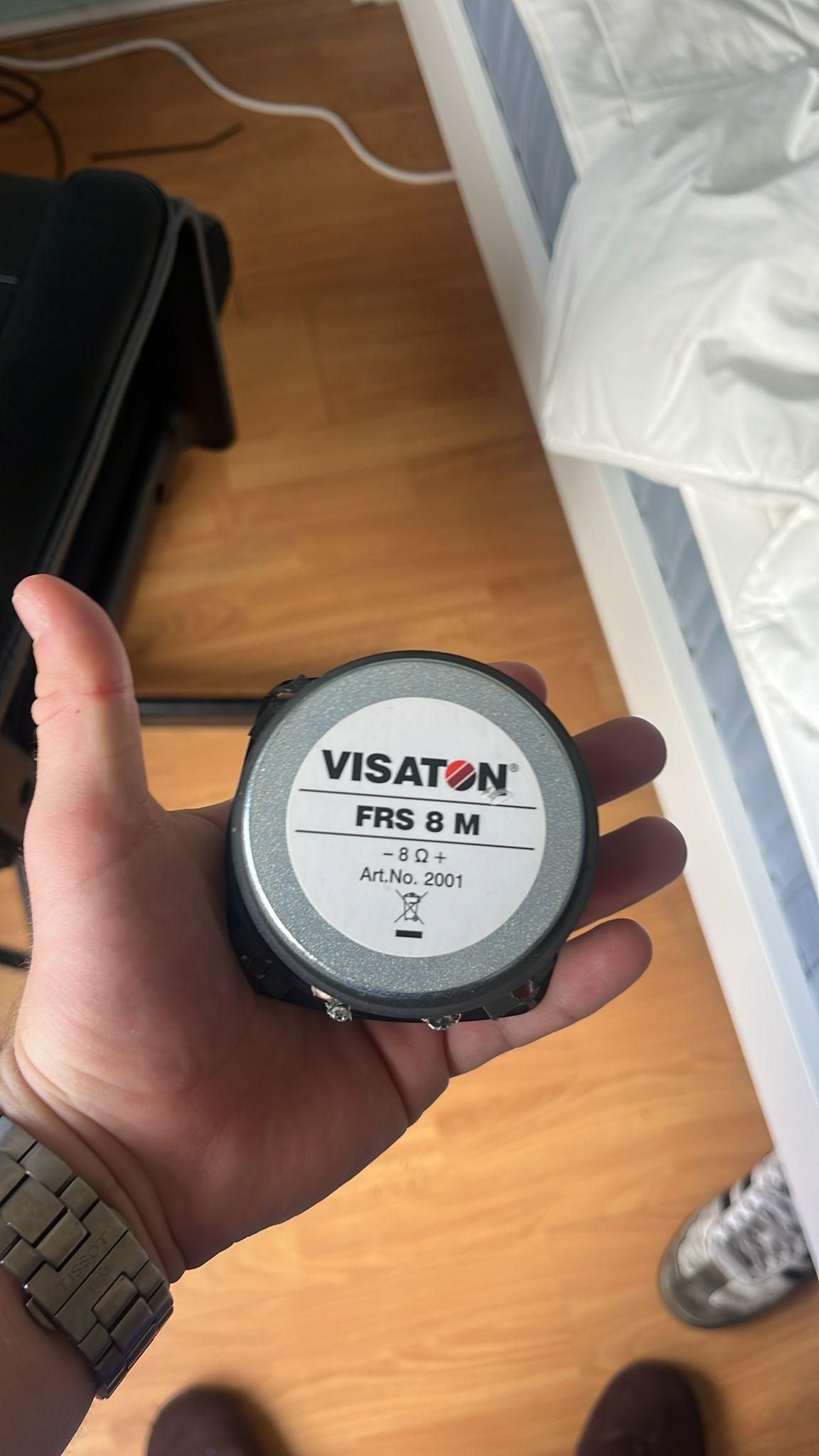

3. Luidspreker
4. Audio jack 3.5 mm
5. Arduino (Voeding voor MAX 9814)
6. 2x 9V batterij met batterijclips

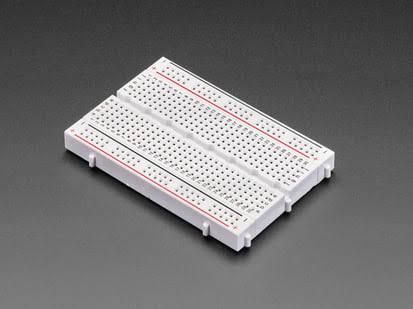

7. Breadboard
8. 680 k ohm weerstand
9. 47 nf condensator
10. 10 nf condensator
11. 47 k ohm weerstand
12. 10 verbinding draadjes
13. Ply wood 3mm(lasersnijden)

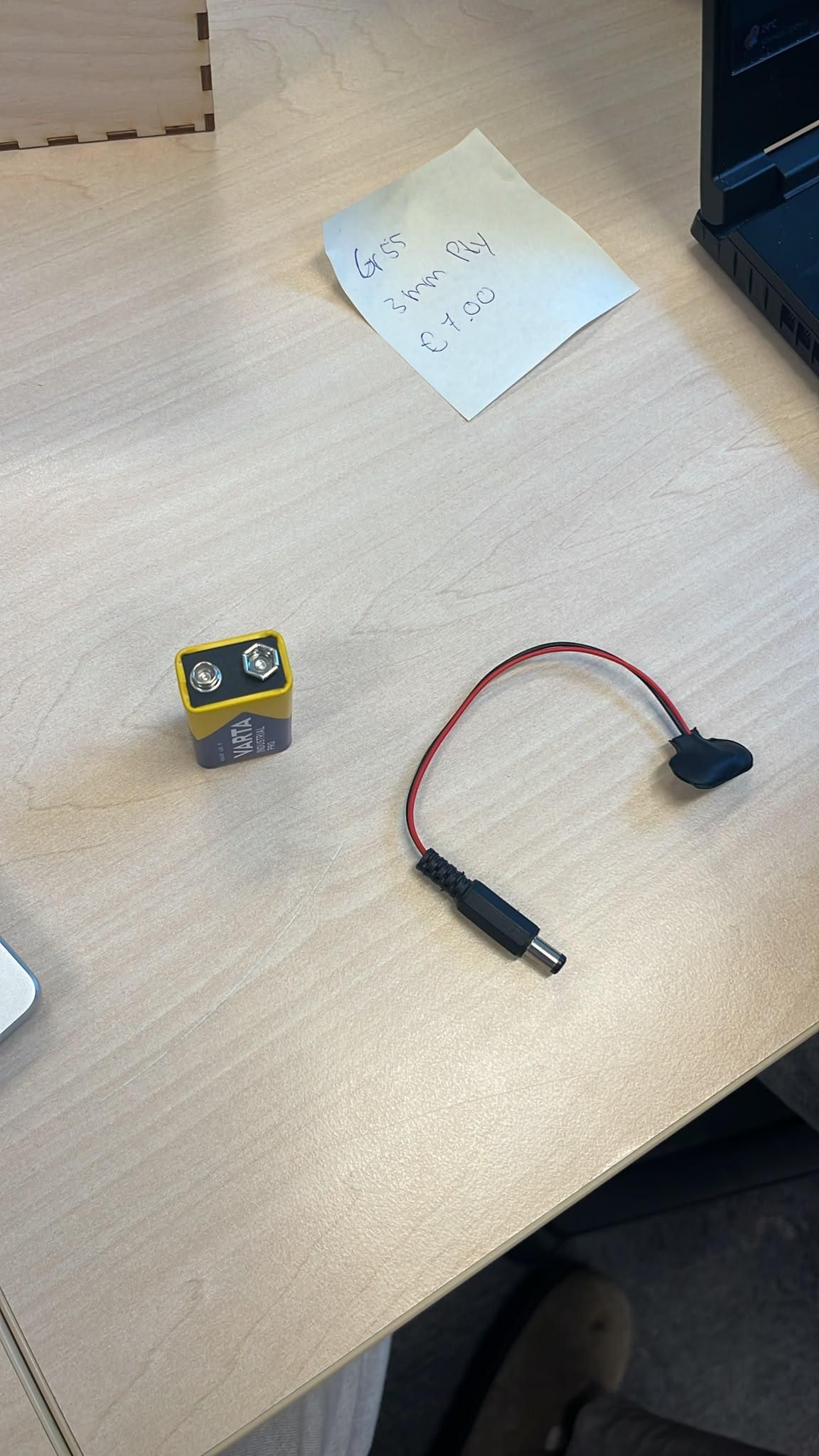

Je hebt twee batterijen nodig: beide 9V

1. Klik een batterijclip op een 9V-batterij voor de versterker (Pam8610)
2. voed de arduino met de tweede 9V batterij op de barreljack --> arduino maakt er 5V voor de microfoon van

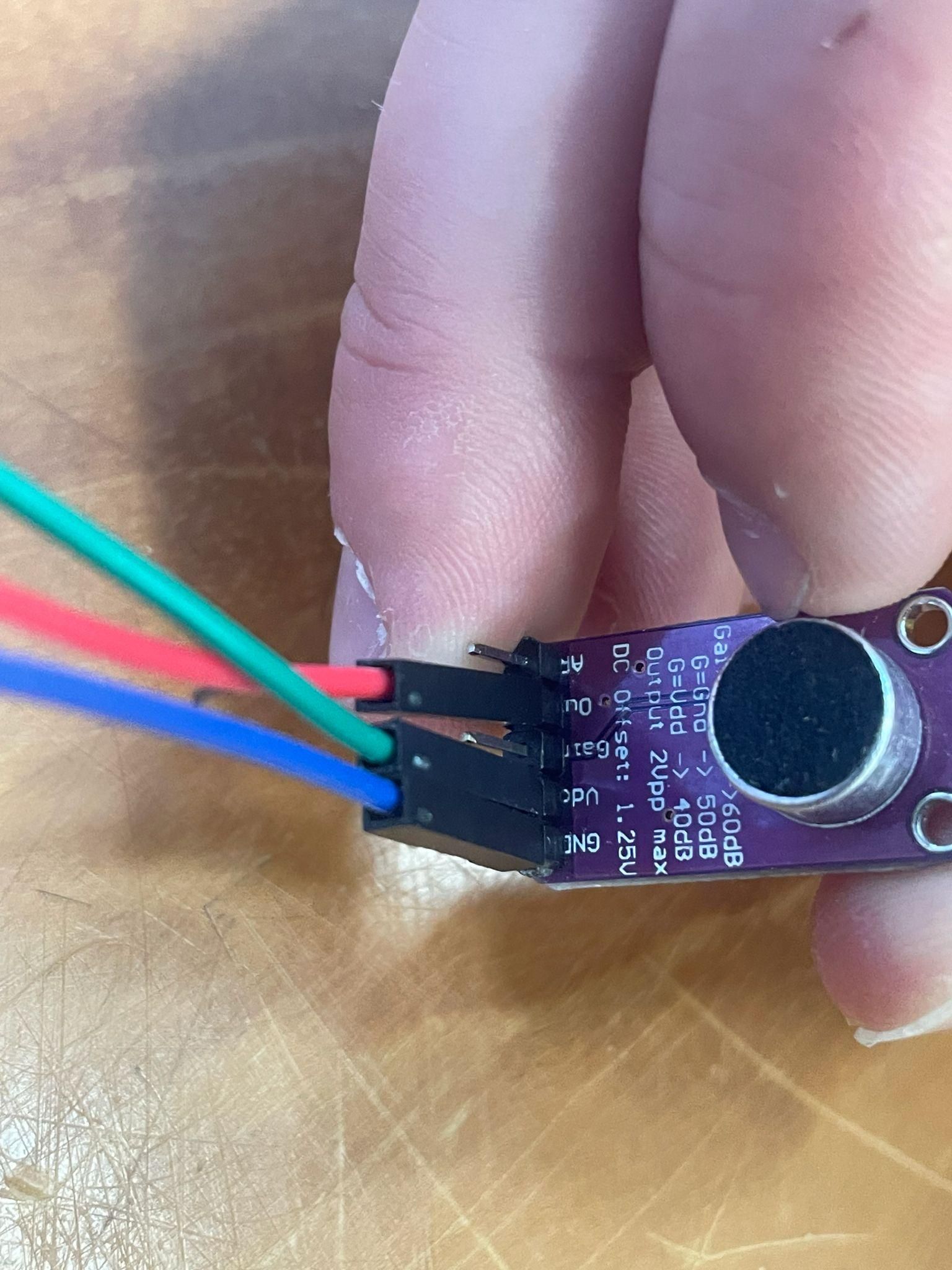

1. VDD --> 5V arduino ingang
2. GND --> Ground-rail breadboard
3. Out --> audiosignaal (gaat naar bandpass filter)

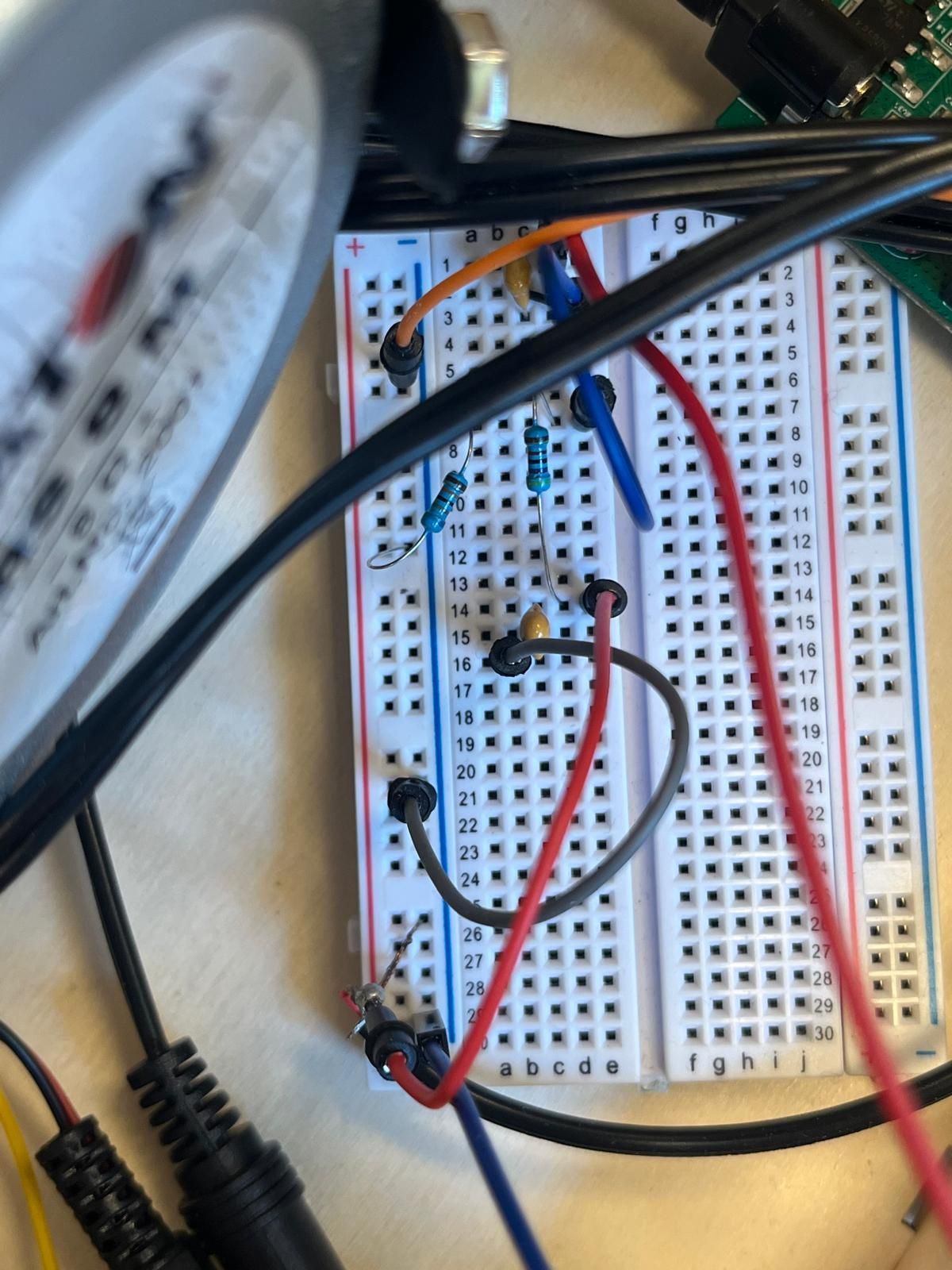

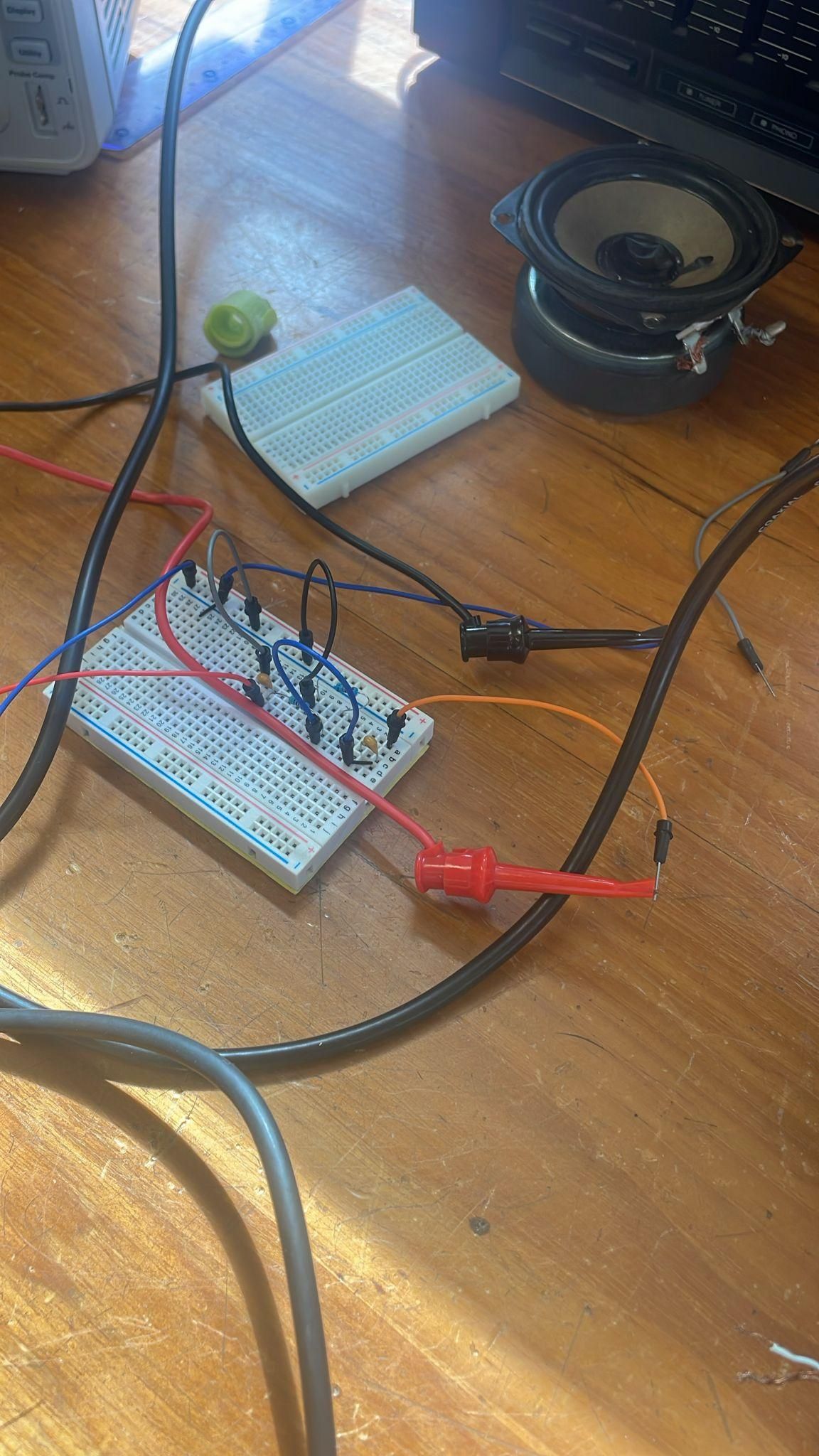

Filter laat alleen frequenties door waar je stem zit (ongeveer 50-350 Hz) en filter de rest weg. Wij hebben een passieve filter gemaakt, waarbij er alleen weerstanden en condensatoren zijn en daarom hebben we geen voeding nodig. Het begint met een high-pass filter en gevolgd door een low-pass filter

In Serie : Hier en . Signaal komt hier dus doorheen

In parallel (naar de ground): Hier staat en . Zij takken af naar de ground

Ofwel de Highpass (): in serie, parallel naar de ground

En Lowpass (): in serie, parallel naar de aarde

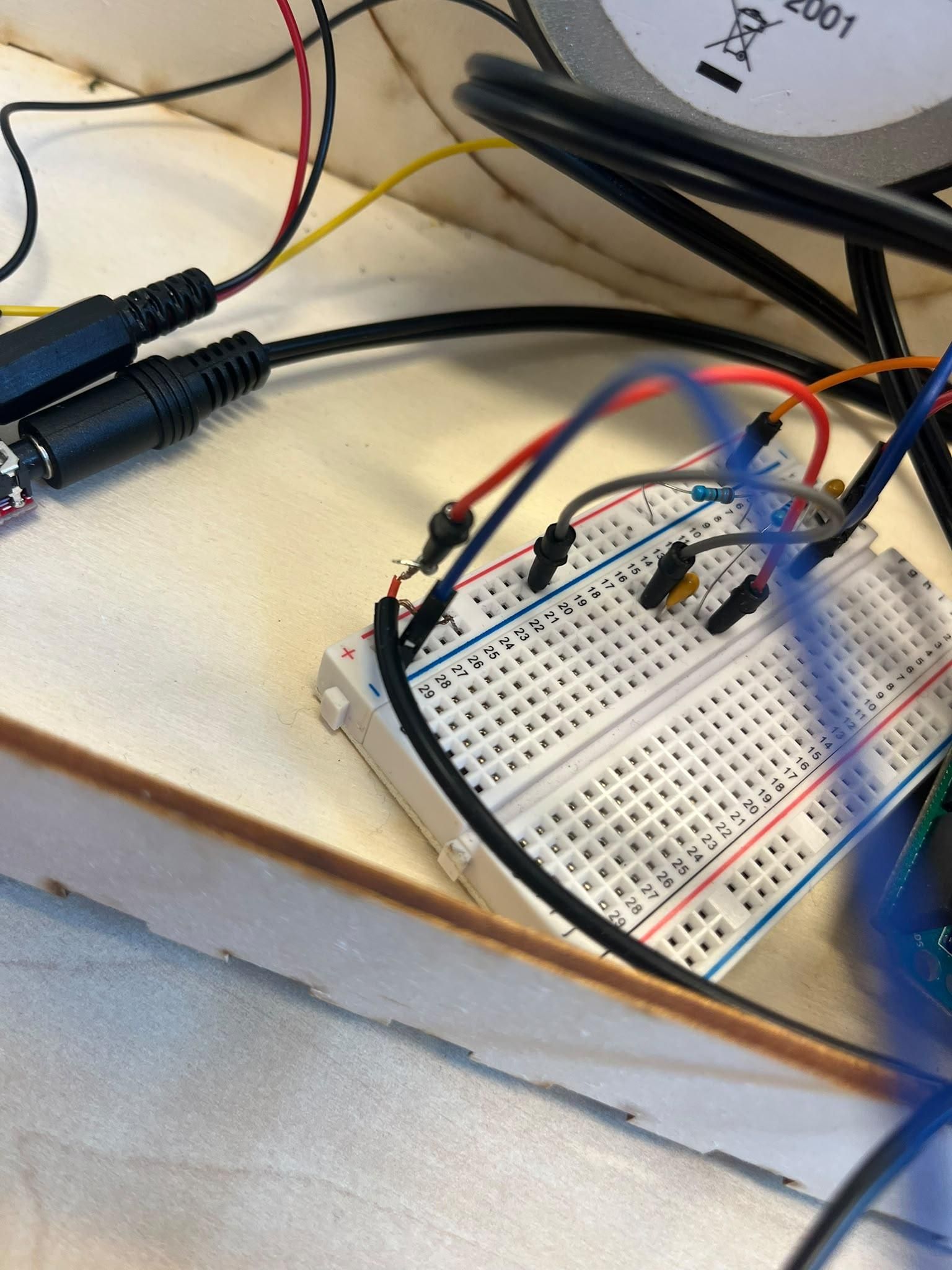

1. Knip de jack-kabel open
2. Verbind de out van de band-pass filter met de rode draad van de opengeknipte jack-kabel
3. Verbind deze jack-kabel met de aux-ingang van de Pam 8610)
4. Verbind de ground van de opengeknipte jack-kabel met de ground van de breadboard

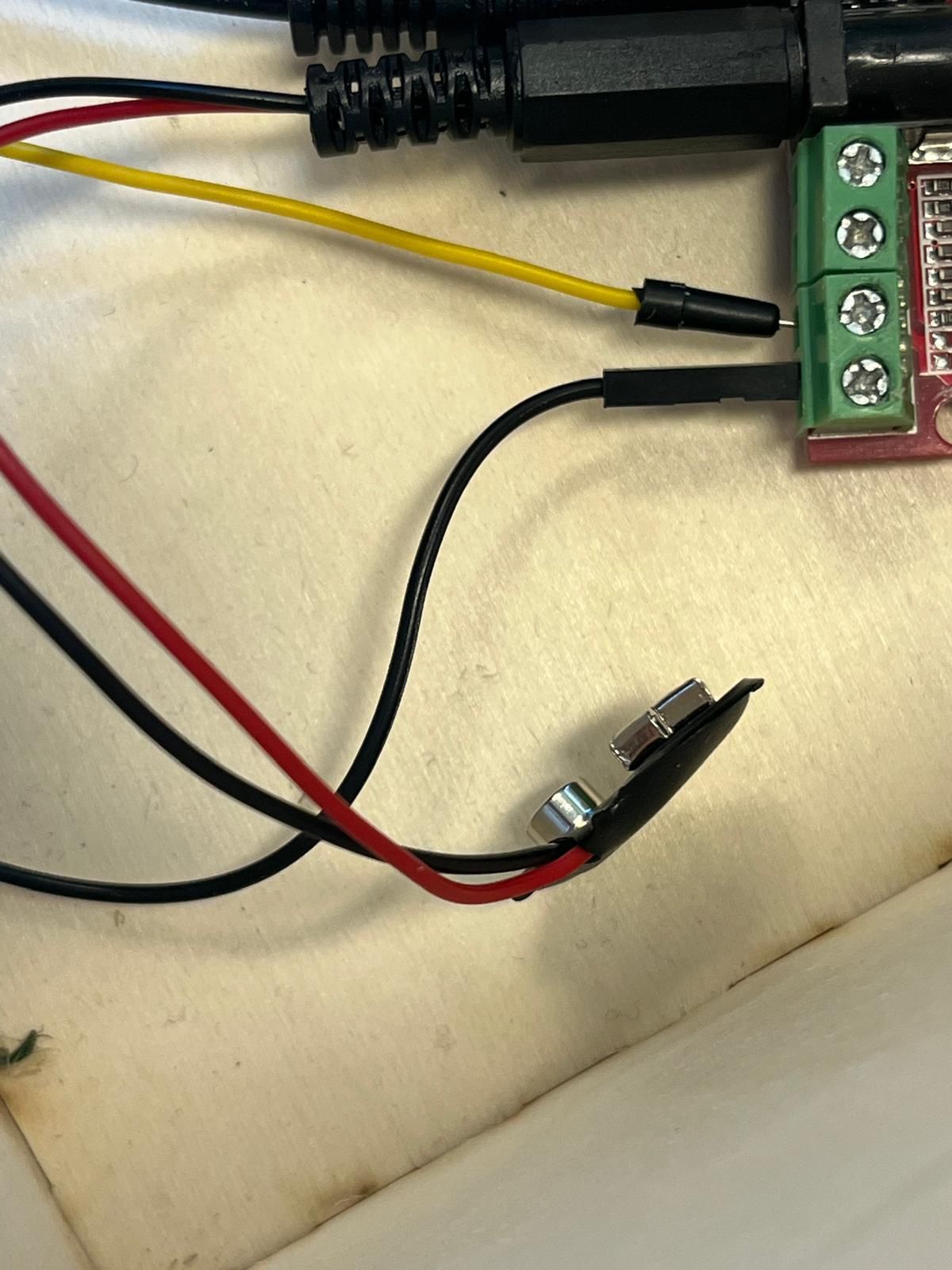

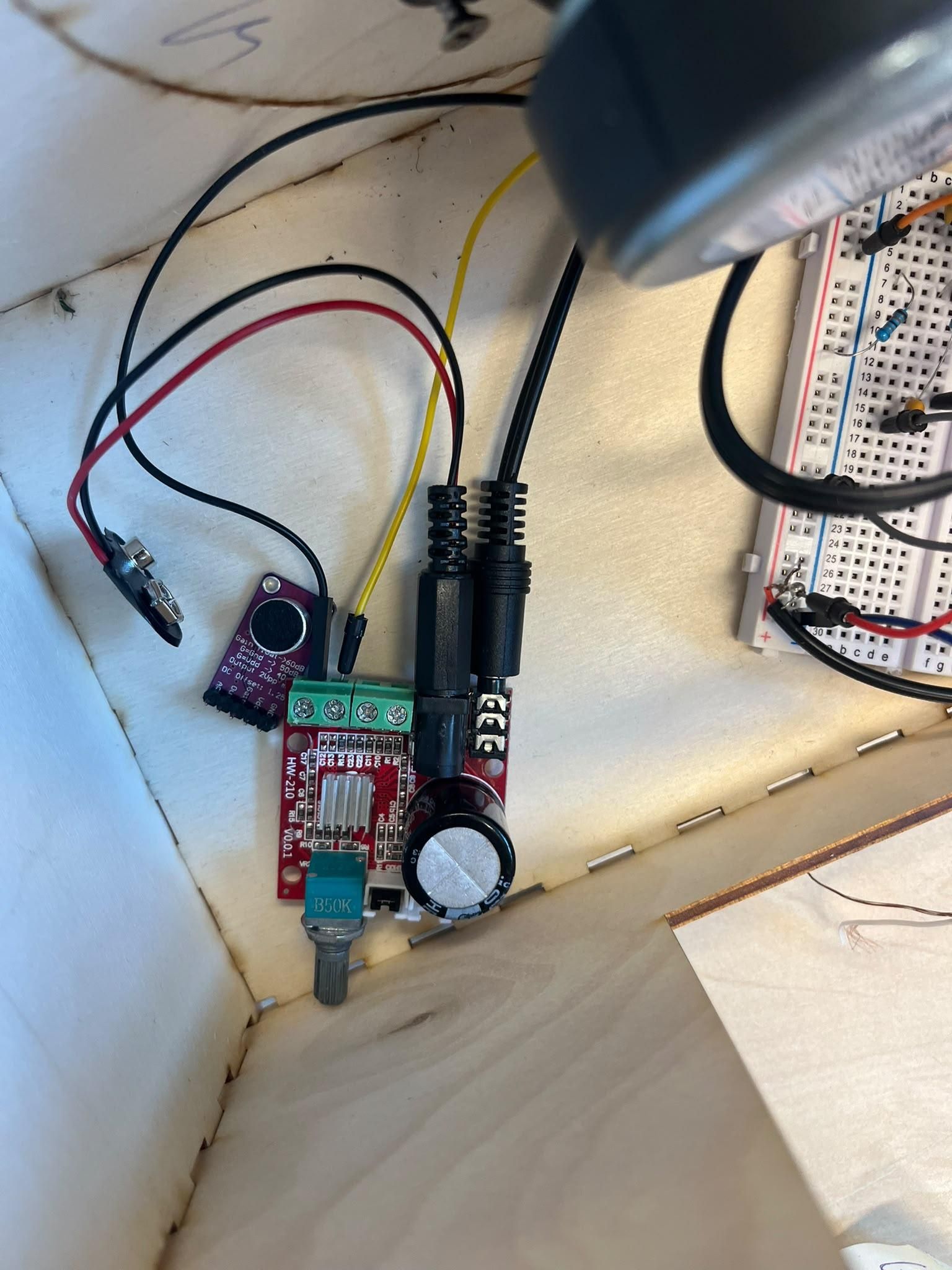

1. Versterker wordt gevoed door de 9V batterij verbonden met een batterijclip
2. Sluit de luidspreker aan op de L+ en L- met de schroef klemmen

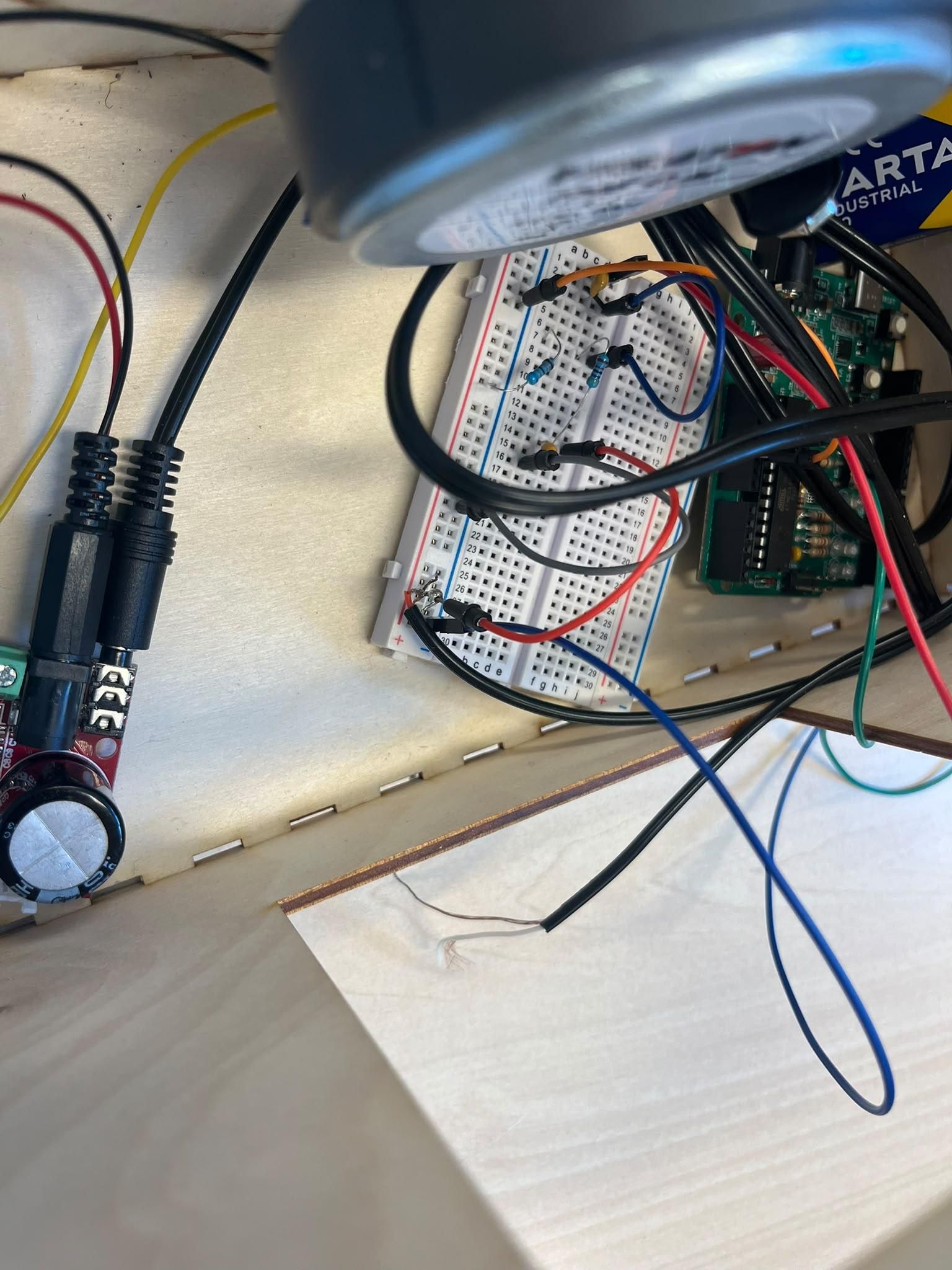

verbind de ground van de arduino, microfoon en het filter op dezelfde groundrail van jouw breadboard

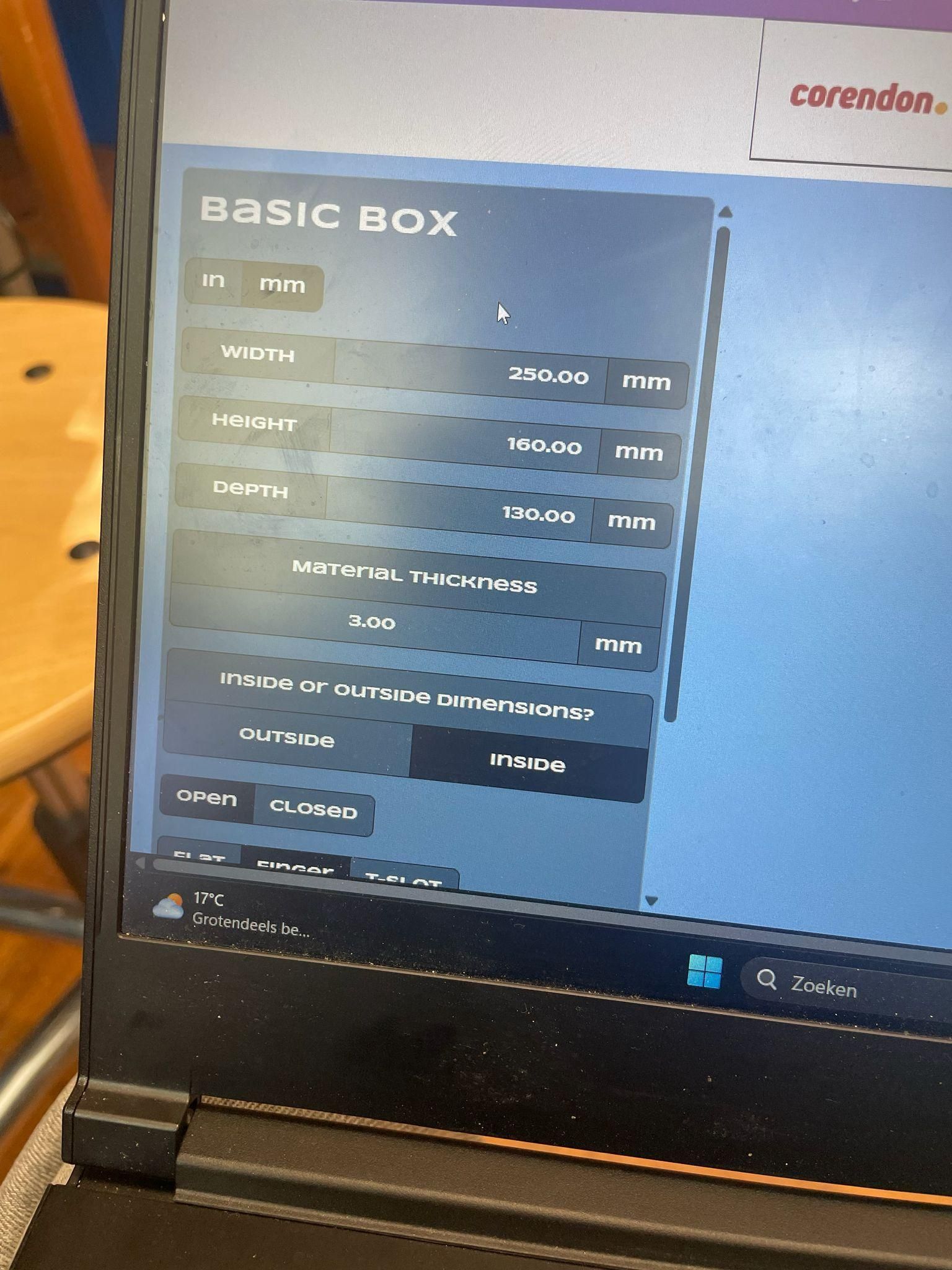

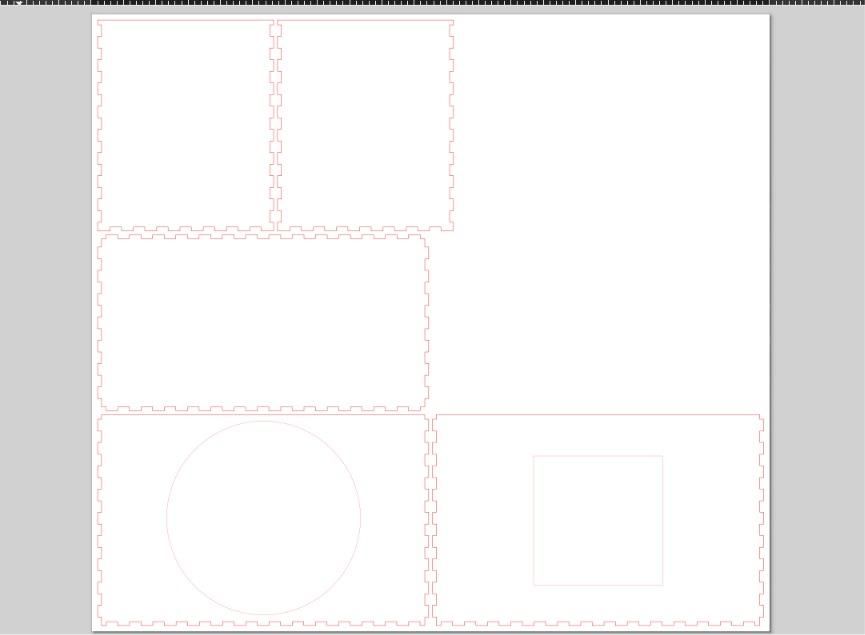

Wij hebben gebruik gemaakt van lasersnijden (Materiaal Plywood 3mm)

1. Breedte 250 mm
2. hoogte 160 mm
3. diepte 130 mm

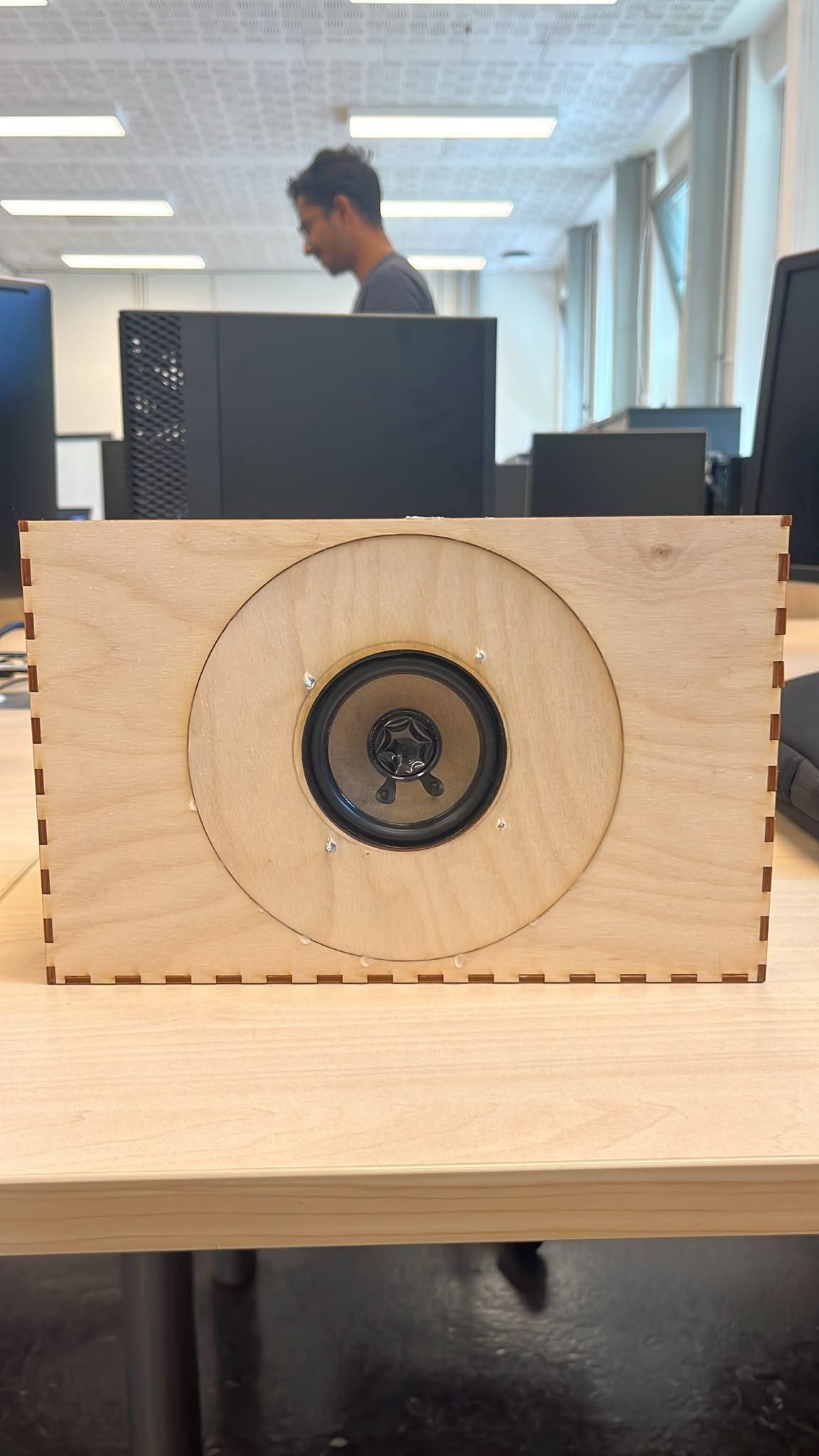

Daarnaast hebben we uit de voorkant een cirkel uitgehaald met straal 7,4 cm en tegenover de cirkel een vierkant van 10 bij 10 cm.

Als je het materiaal krijgt, haal je de cirkel uit het materiaal en maak je daar weer een kleine cirkel in met diameter 7,2 centimeter.

Hieraan bevestig je de speaker met 3mm schroefjes in het materiaal

Uiteindelijk plak je de cirkel terug met houtlijm in de gehele box

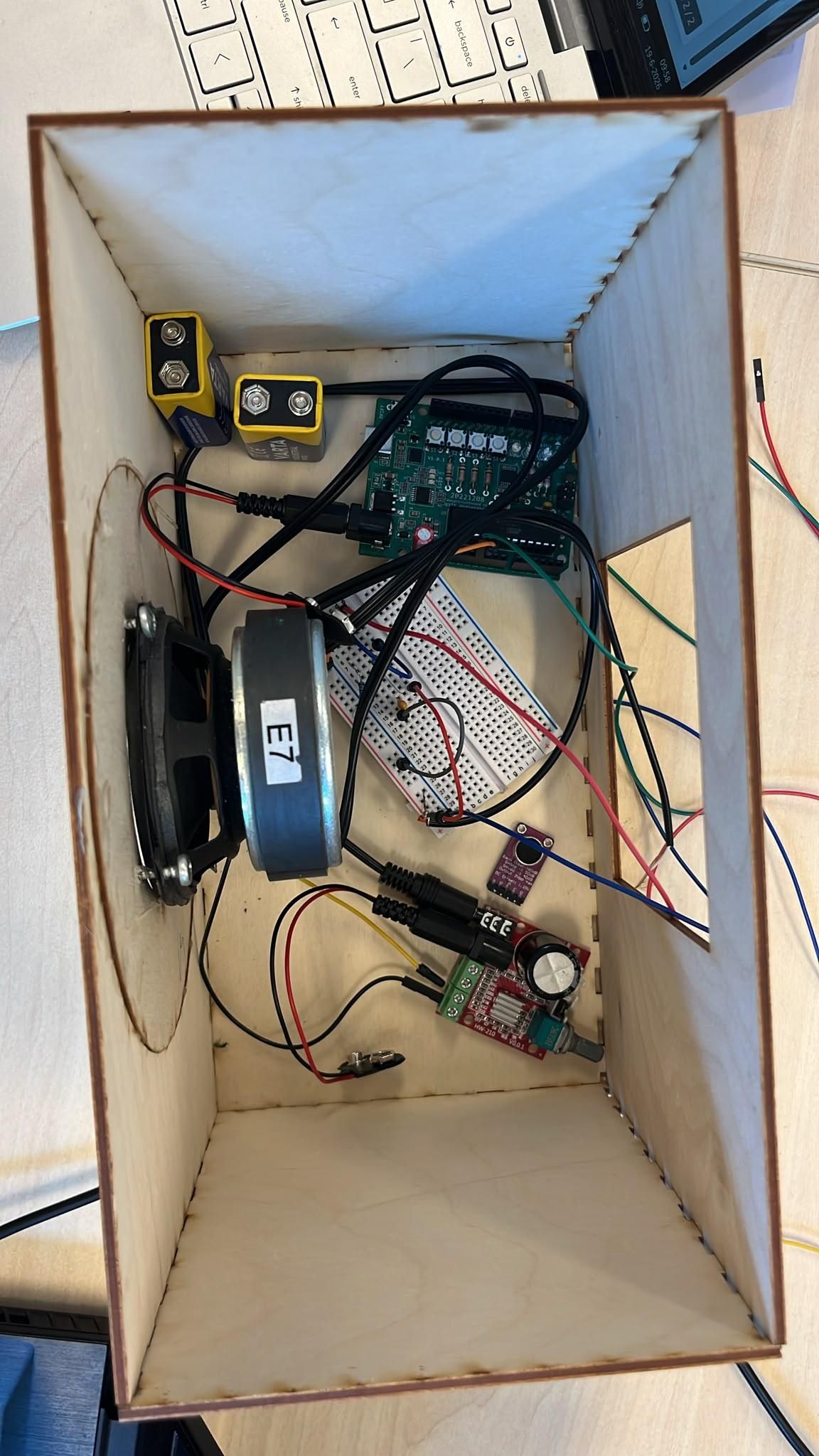

Nu ben je klaar en heb je jouw eigen gemaakte stemvervormer!
